多层板常规层压结构
2022-05-08 00:00 169886 12

前言:嘉立创应客户的强烈需求增加了多种层压结构及客户自定义结构(目前已有500多种,持续更新中,点此查看),可以很多的满足产品结构设计及阻抗需求。同时,我们开通了常规免费阻抗(管控线宽线隙公差在+/-20%内),以及精密收费阻抗测试(管控在阻抗值+/-10%内),在下单系统中可以自由选择,有兴趣的客户也可以点此查看阻抗测试过程图片。


 阻抗设计相关参数

1)内外层铜厚取值

外层完成铜厚1OZ

内层完成铜厚HOZ

内层完成铜厚1OZ

1.6mil

0.6mil

1.2mil


2)阻焊油墨厚度参数(油墨介电常数3.8)

基材上的阻焊油墨厚度C1

铜面上的阻焊油墨厚度C2

导线间的阻焊油墨厚度C3

1.2mil

0.6mil

1.2mil

3)层压结构命名说明




 阻抗神器计算

1)关于阻抗的基本知识可以参考阻抗设计说明(点此打开

2)计算阻抗值推荐使用网页版"阻抗神器"(点此打开),介电常数及使用方法(点此打开

3)请关注嘉立创官方微信公众号“sz-jlc”或扫描下方二维码,采用阻抗神器结合下单选择的层叠结构设计好线宽线隙(也可以在层叠结构中选择"自定义结构"由我司工程调整线宽线隙)

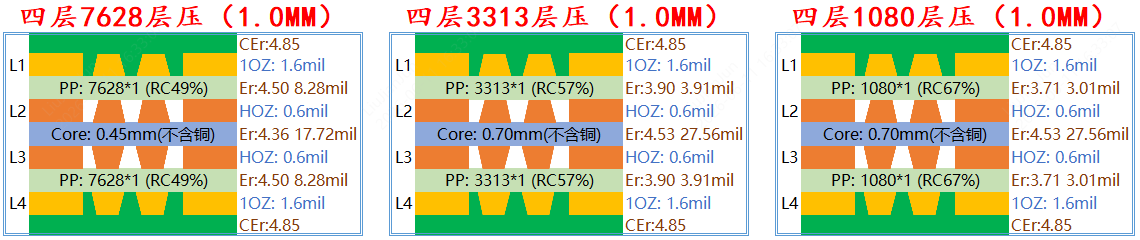

 层压图(多达400多种层压结构点此查看


 重点提醒:

1)层压结构中PP厚度为压合后的PP厚度,非供应商提供的厚度;

2)层压结构中DK值是根据实际反推出来的,非供应商提供的原始数据;

3)原层压结构使用的2313型号PP片,与新的3313型号PP片厚度及DK(Er)是一样的,可以放心使用;

4)叠构中的铜厚为成品铜厚,如内层0.5OZ,供应商提供的厚度是0.0175mm,生产时除氧化及内层等工序会轻微损耗,实际为0.0152mm更准确一些。

目前系统已开通4-32层的多层板制作,更多的层压结构请在系统中查看:

互动评论 12

注意:此留言仅作为嘉立创与客户日常交流之用,回复不是很及时,急切问题请联系我司工作人员处理!
登录注册 后才可以留言哦!
客户(1***8A) 2024-09-06 16:38:59
0
芯板不含铜是指这个芯板厚度不包含上下2片铜皮的的厚度吗
官方工作人员(后台回复) 2024-09-06 18:05:50

是的

客户(8***1A) 2024-09-02 11:14:25
0
7628基板的Er1介电常数是4.4 吗
官方工作人员(后台回复) 2024-09-02 11:15:56

不同板料厂商会有些不同的,您可以在阻抗计算网址中点开“使用说明”,查看对应的介电常数的。

客户(8***8A) 2024-07-10 20:44:11
0
您好,铁氟龙高频版能做4层板吗?我看没有这个选项
官方工作人员(后台回复) 2024-07-11 08:53:00

您好,高频板暂进不支持做多层板,只能做双面板的,抱歉!

客户(1***6W) 2024-06-14 16:47:41
0
请问如果多层板需要1.5oz或2.5oz,你的下单选项没有得选?应该如何处理?板厚也只有1.6mm和2.0mm,有其他选项吗?谢谢
官方工作人员(5***26) 2024-06-14 18:05:58

您好,多层板暂时不支持1.5OZ或2.5OZ铜厚的,谢谢!

客户(5***9G) 2024-06-03 10:30:54
0
1.0厚可以做6层吗
官方工作人员(5***26) 2024-06-03 10:53:25

您好,可以的,相关层叠结构可以https://tools.jlc.com/jlcTools/#/impedanceDefaultTemplate查看

客户(5***9G) 2024-06-03 10:59:05
OK谢谢!
深***(6***3G) 2024-05-19 09:27:09
0
4层板可以做盲埋孔吗?
官方工作人员(5***26) 2024-05-20 09:05:52

您好,不好意思,暂时不支持盲埋孔,谢谢!

客户(7***9A) 2024-01-03 16:59:10
0
可以做每层厚度不同的四层板吗?比如上下层相同,中间不同。
官方工作人员(5***26) 2024-01-03 18:06:03

您好,支持自定义结构的,您可以在下单时选择自定结构,并提供您的层压图,我们工程会搭配好并计算价格回复您,需要协助的可以点击下单主界面左上方“专属客服”图标-“PCB/钢网/SMT业务咨询”,找到您的服务专员联系处理。谢谢!

客户(7***4A) 2024-04-12 11:22:08
1
广***(3***1D) 2023-12-13 10:35:52
0
我看你外层铜厚有1.6mil也有1.38mil,计算的时候到底是以哪个为标准。
官方工作人员(5***26) 2023-12-13 10:37:50

您好,对于阻抗计算的,我们有开发简单计算方法的,麻烦您打开网页https://tools.jlc.com/jlcTools/index.html#/impedanceCalculatenew,依您的要求输入阻抗值并选择好对应的层次板厚等相关参数,并让您工程在工程资料中设计好对应的线宽线隙,下单时选择对应的层叠结构及阻抗控制公差值+/-10% ,也可以选择自定义结构由我司工程来匹配层叠及阻抗值(会增加相关阻抗匹配收费),请留意:单双面板不建议做阻抗的(相关说明见阻抗设计说明:https://www.jlc.com/portal/server_guide_38565.html)谢谢!

客户(3***5K) 2023-07-17 22:22:33
0
4层能做0.6mm吗
官方工作人员(5***26) 2023-07-18 09:15:51

您好,不好意思,4层板最薄只能做0.8MM的,做不了0.6MM的。

沈***(1***3A) 2023-07-12 13:19:02
0
请问如果2层板,1.6mm厚时,在画PCB的时候,层叠都如何设置数值呢?
官方工作人员(5***26) 2023-07-12 13:40:10

您好,双面板就是上下铜箔中间基材的,这种很简单的结构,不需要再单独去画层叠结构了。
