不到200元做了个市场价1200元的FPC薄膜开关面板,真的超值!(附开源网址)
更新时间:2024-12-12 18:12
4963
0
文档错误过时,
我要反馈


市面上常见的薄膜开关面板打样价格普遍在1000元以上,而我只用了不到200元就全款拿下!并且用的还是稳定性更高、更耐高温的FPC材料!

想知道我是怎么做到的吗?

本文详细介绍了这款薄膜开关的制作全过程,并附上了原理图,感兴趣的同学可以一起复刻!

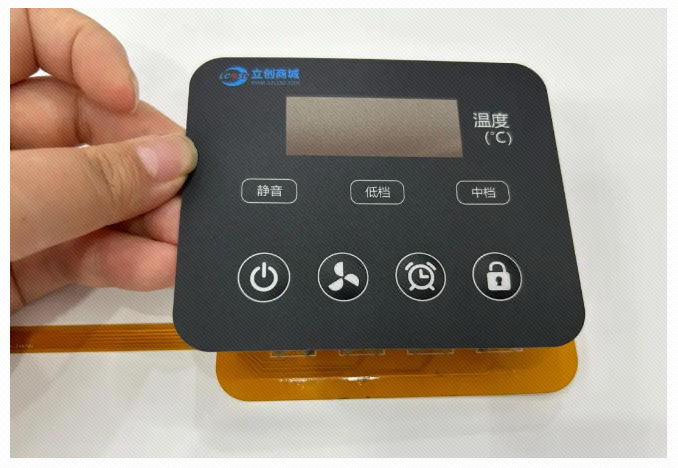

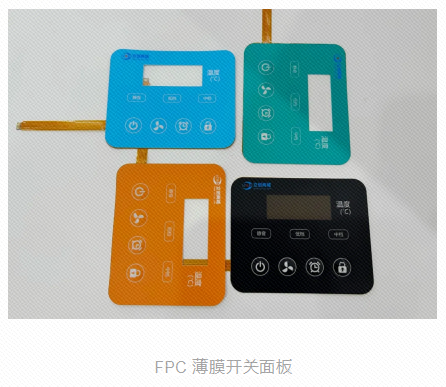

FPC薄膜开关面板


一、项目描述


薄膜开关,是一种集按键功能、指示元件、仪器面板为一体的操作系统,它由面板、夹层胶、上电路、隔离层、下电路和背胶六部分组成。

按下薄膜开关,上电路的触点向下变形,与下电路的极板接触导通,手指松开后,上电路触点反弹回来,电路断开,回路触发一个信号。

广泛应用于电子通讯、电子测量的仪器,工业控制,医疗设备,汽车工业,智能玩具,家用电器等领域。特别是一些电子仪器的操作系统,更是首选薄膜开关!

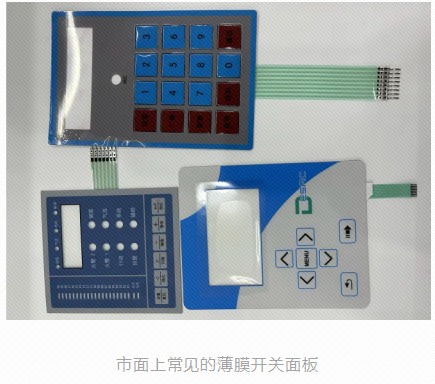

目前,市面上常见的薄膜开关大都采用银浆电路,打样需要500元起,且稳定性不高。

而我此次制作的是FPC薄膜开关,使用金属弹片(锅仔片)FPC(柔性线路板)作为上下电路实现电路的导通和断开。可以随意弯折,并且更耐高温和腐蚀!



二、项目制作


PART.01——————————绘制面板图和FPC线路图

面板、FPC设计软件:嘉立创EDA

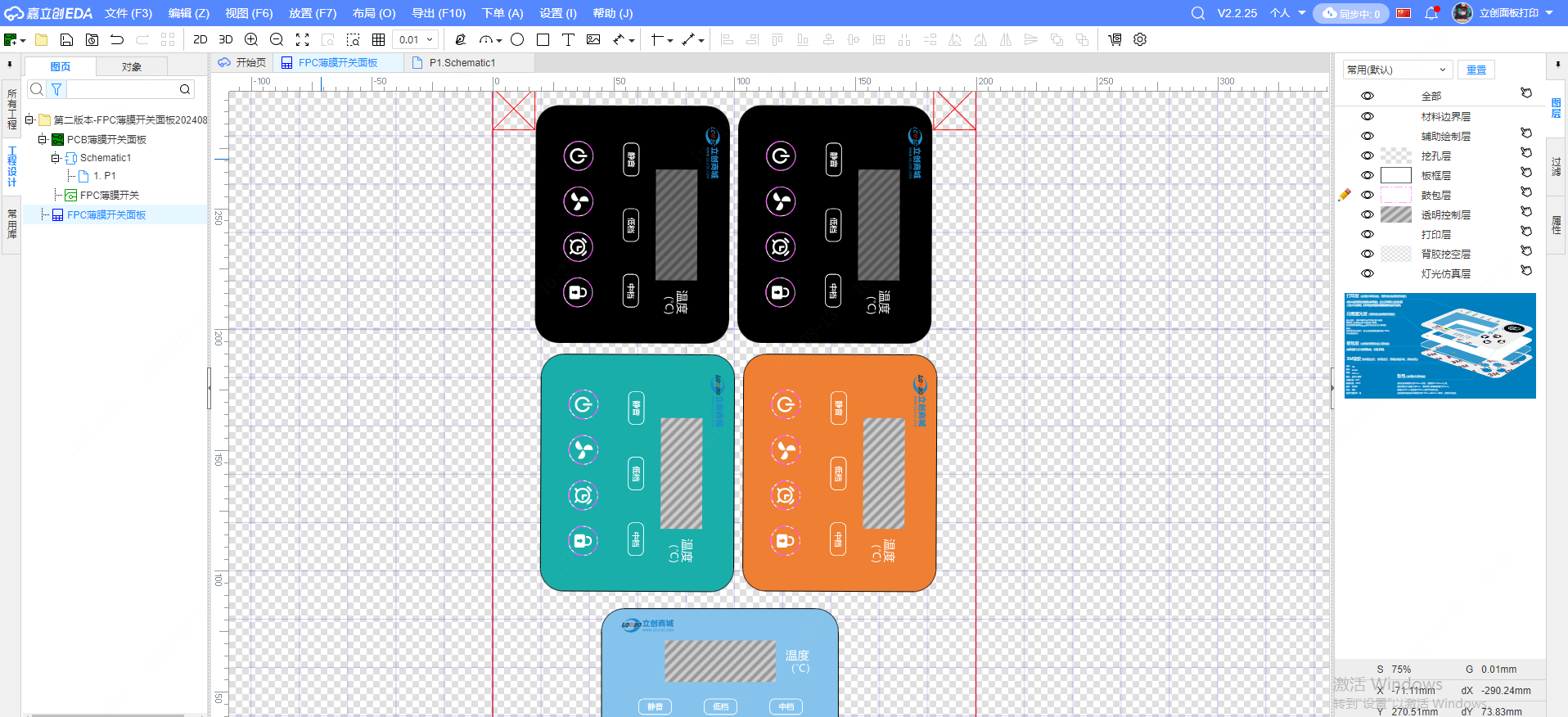

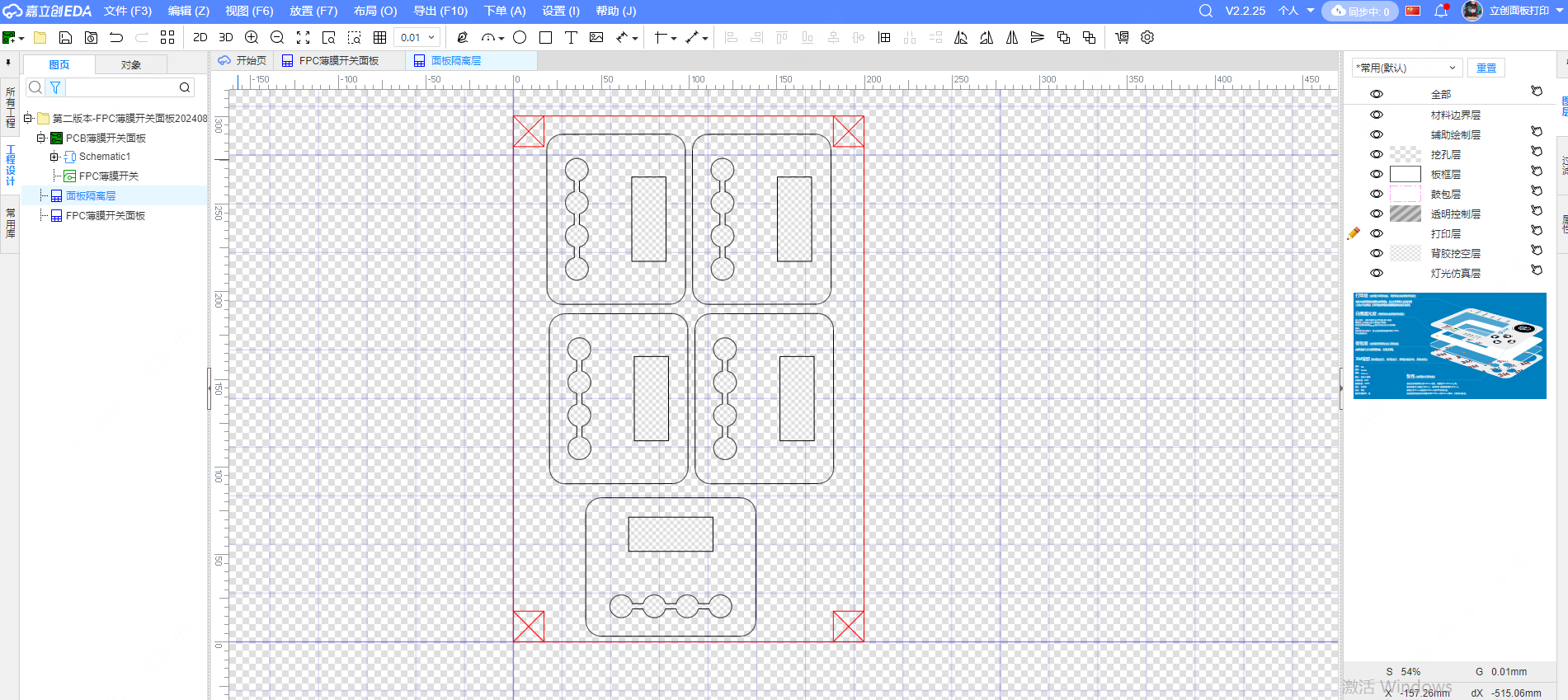

1.面板绘制



2.隔离层绘制(节约成本也可以不要,主要用来固定锅仔片,防止移位)

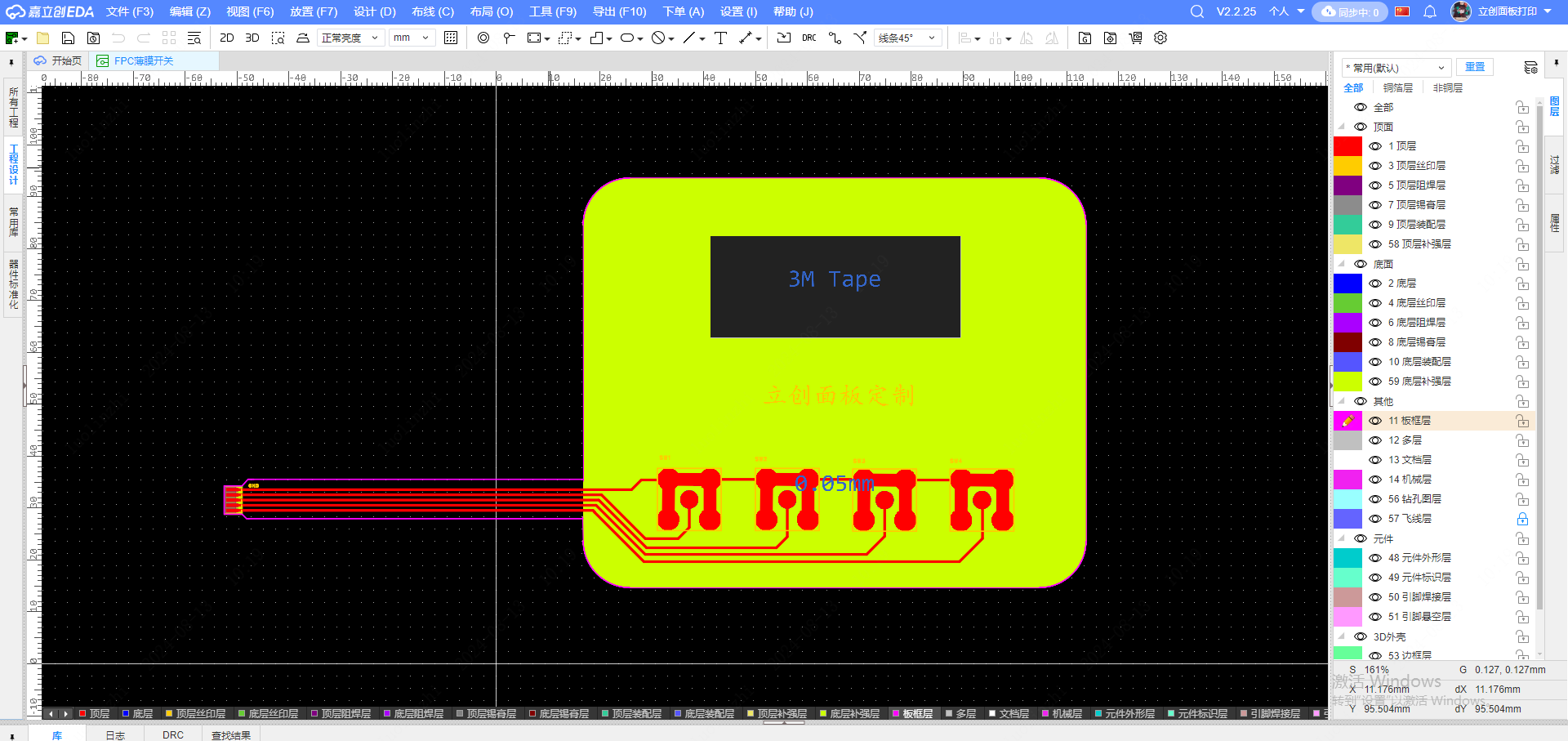

3.FPC线路板设计




PART.02

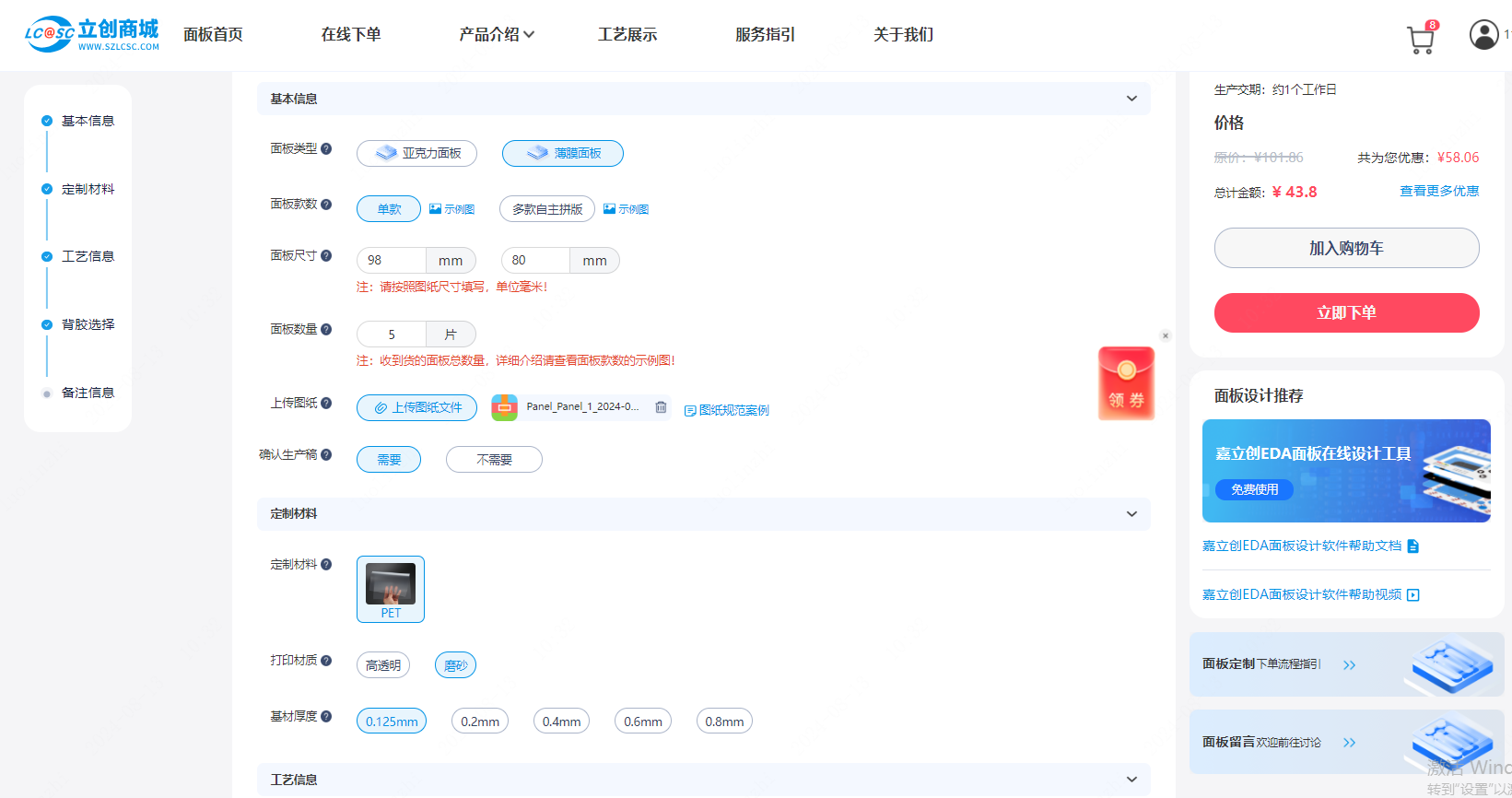

1.面板带背胶:¥43.8

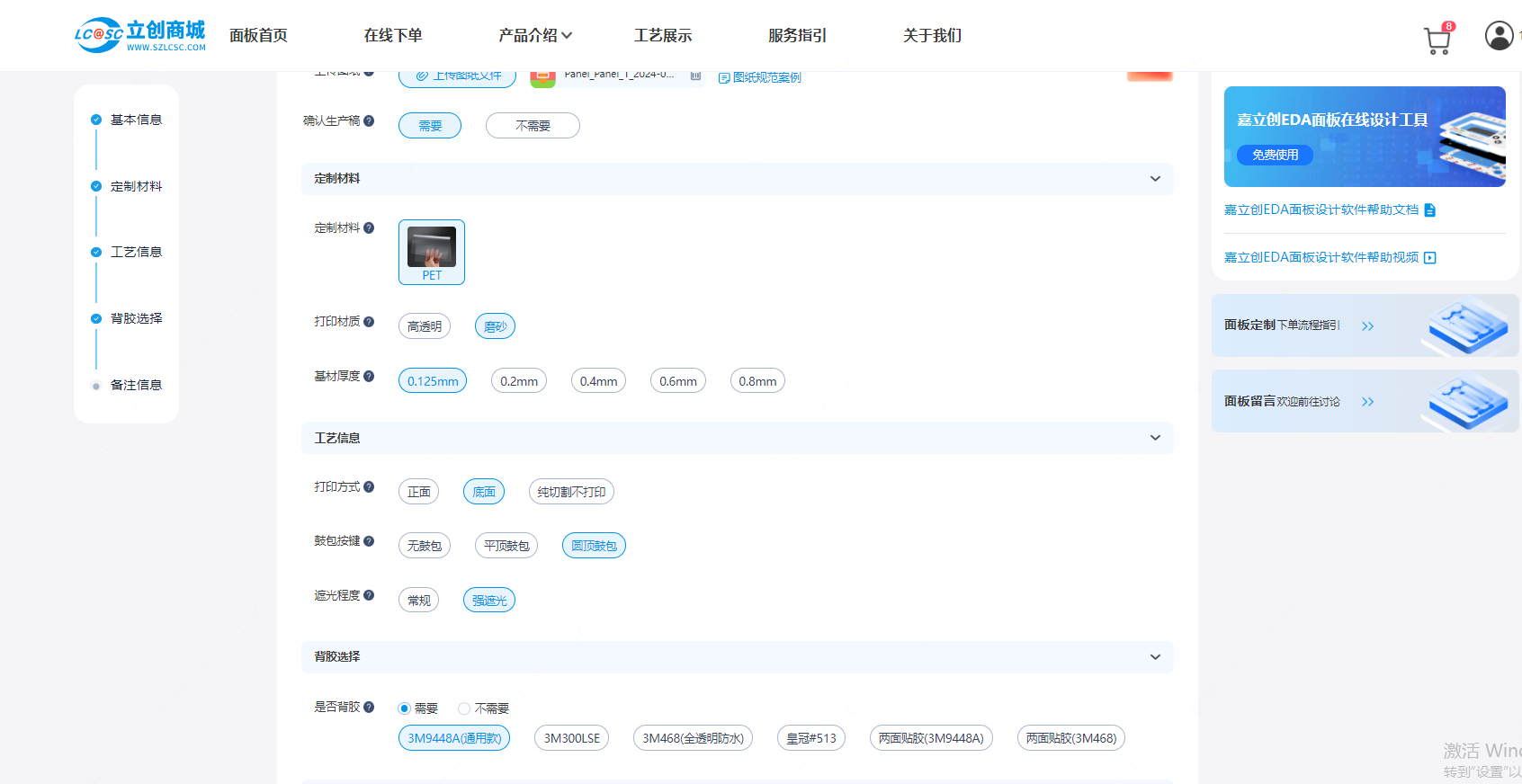

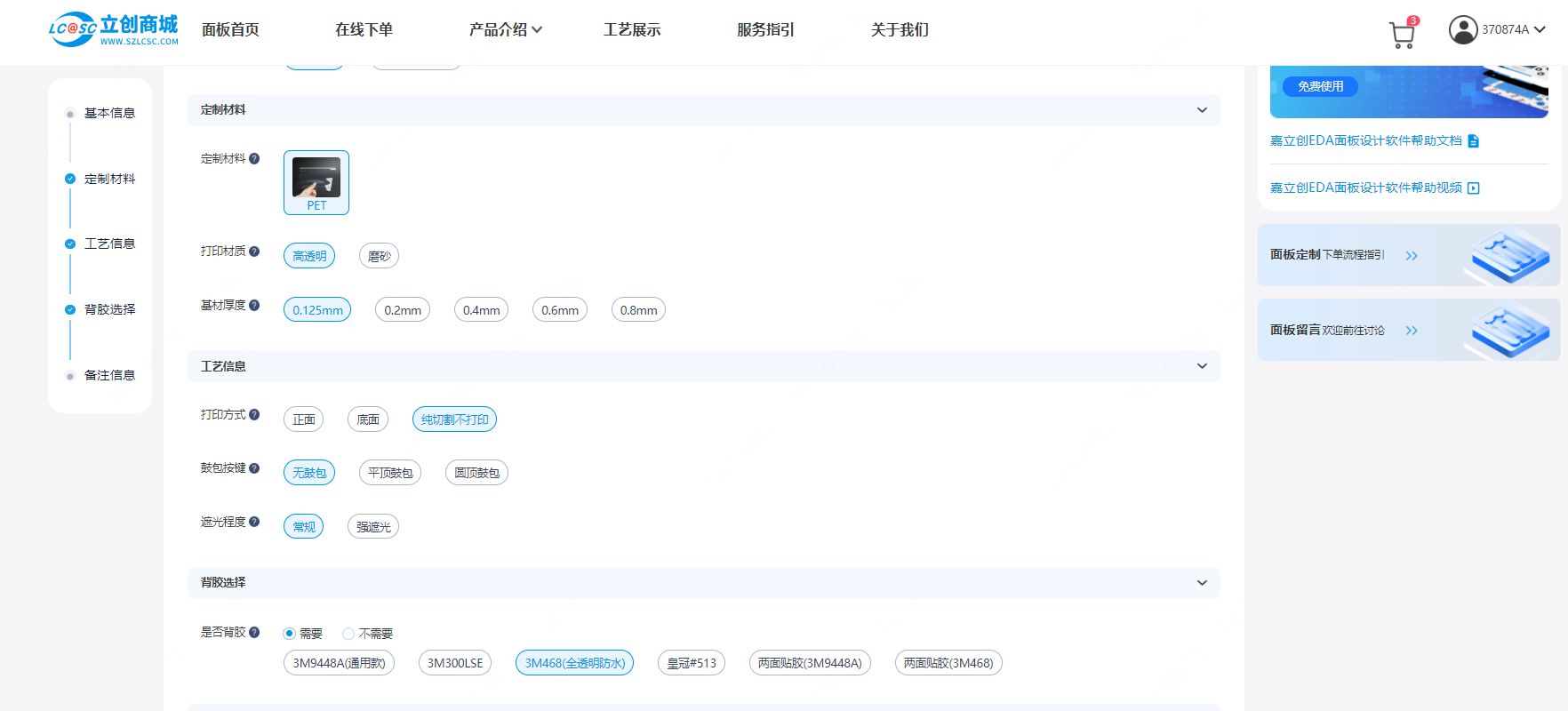

2.面板隔离层下单(节约成本也可以不要,主要用来固定锅仔片,防止移位)

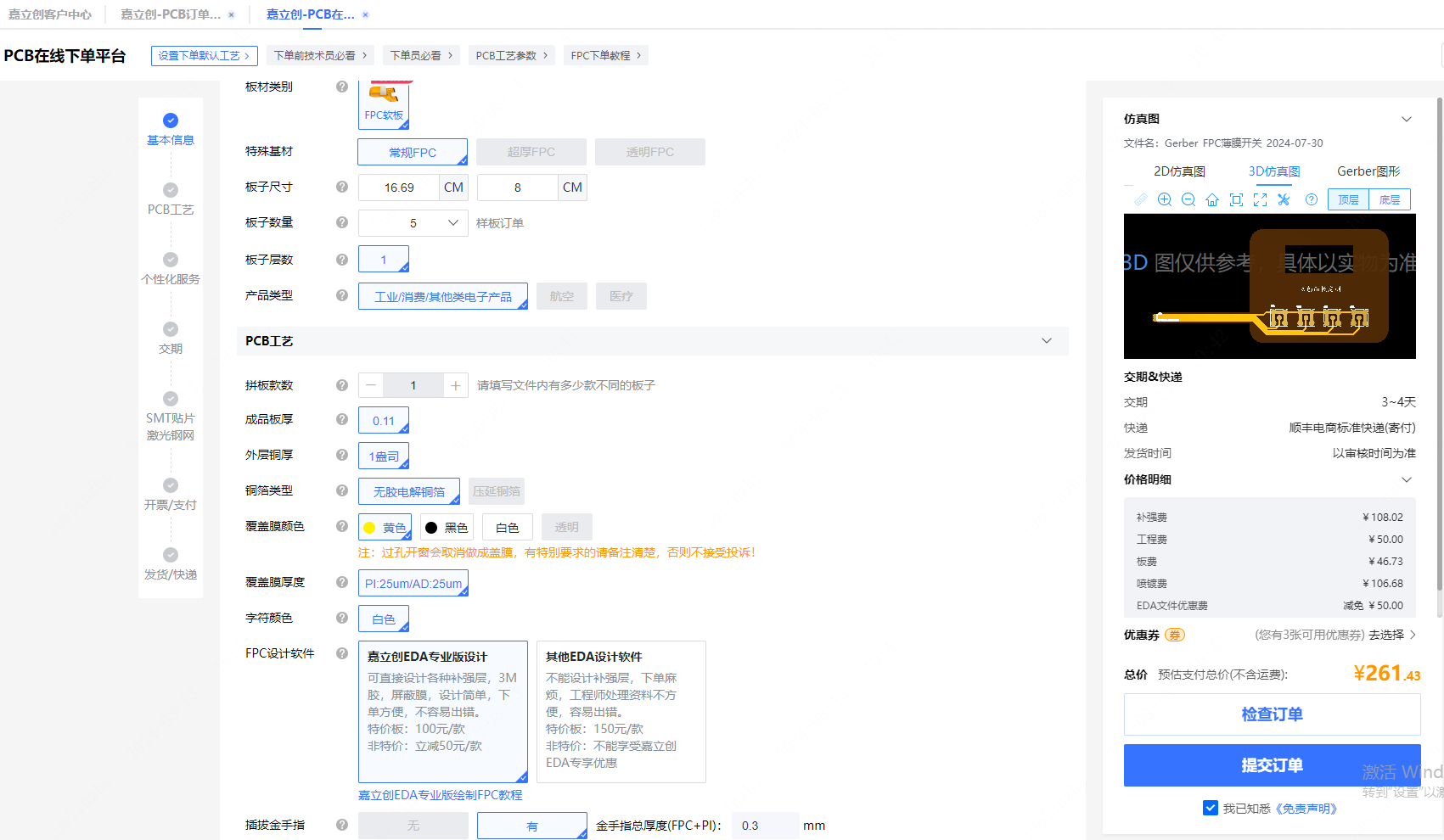

3. FPC软板带背胶:¥261.5

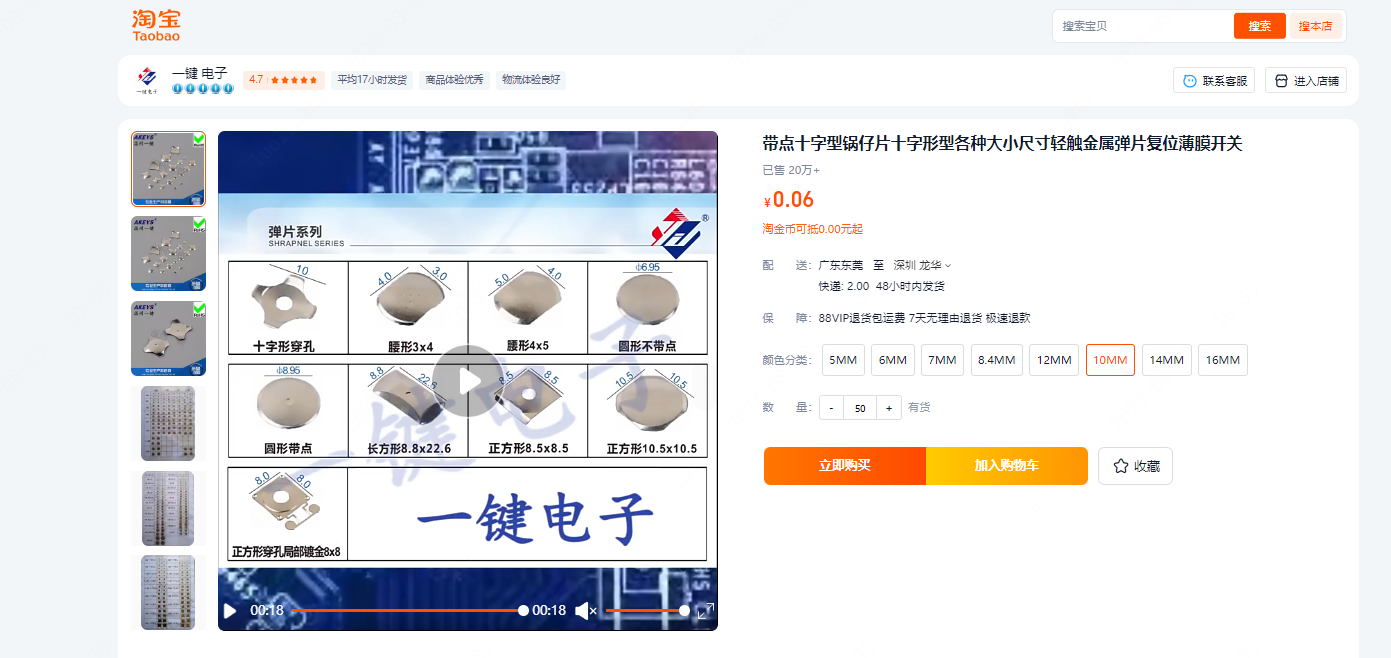

4.锅仔片下单:¥5





5.透明胶带:¥1

成本总计约(5片):¥311

最近嘉立创为了鼓励用户创作,特别设置了粉丝福利!扫码进群领券后还能减免120元!也就是说,实际成本只需要191元!真的超值!!!

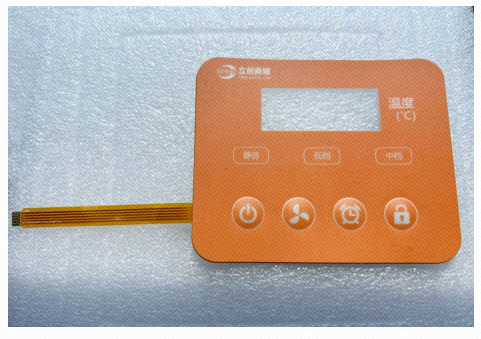

PART.03————————组装成品


组装过程,只需要简单3步即可!

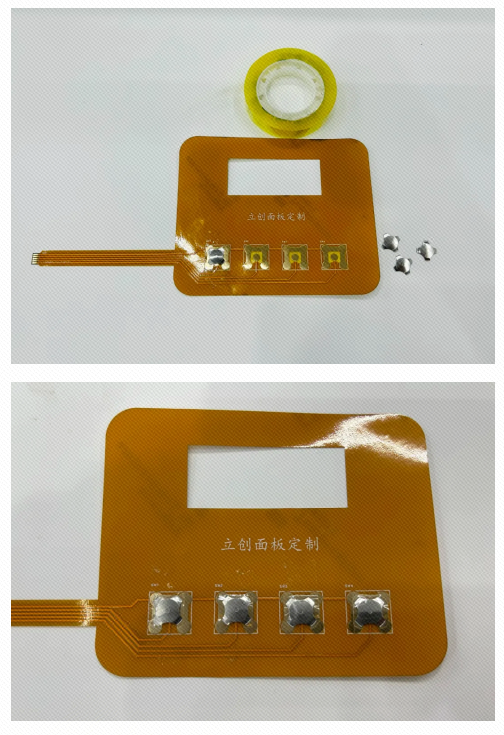

1.将锅仔片用胶带贴好到对应的焊盘上

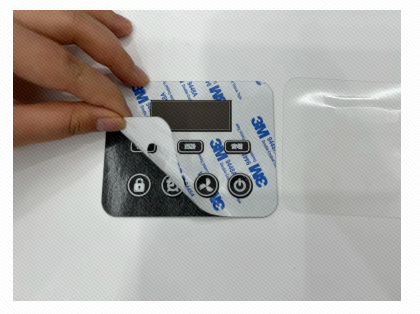

2.将面板的保护膜和背胶的油纸撕开

3.将撕开背胶的面板和FPC对应好位置,然后贴合。


如果有隔离层,则将隔离层放于锅仔片上和最上层面板贴合。


项目已开源:

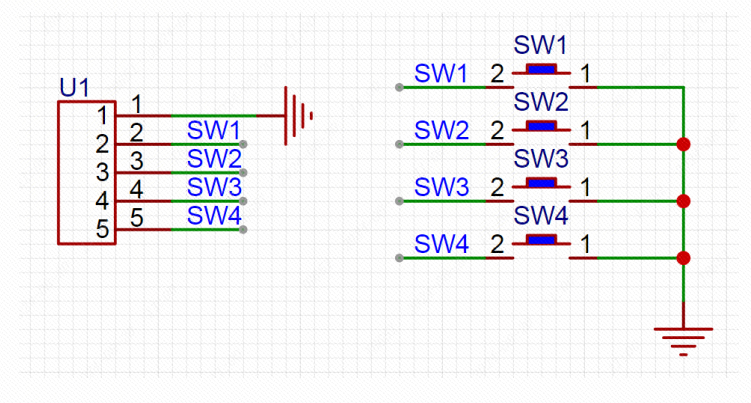

-电路设计原理图

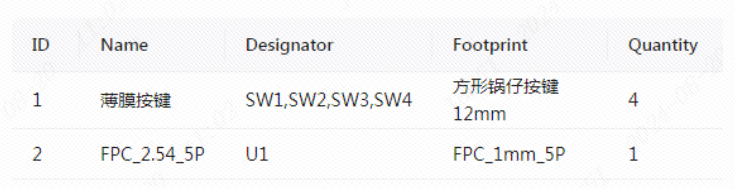

-BOM清单
