设计优化:如何避免V割断板边破槽孔
2023-07-07 11:12 7758 0

常规的拼板方式有V割拼板邮票孔拼板,然后在SMT组装元器件后再分开成单元板,在拼板时需要留意V割的地方,板边不能太窄,且距离槽孔不能太近,以避免分板后断边和孔/槽破裂。

改善优化方案

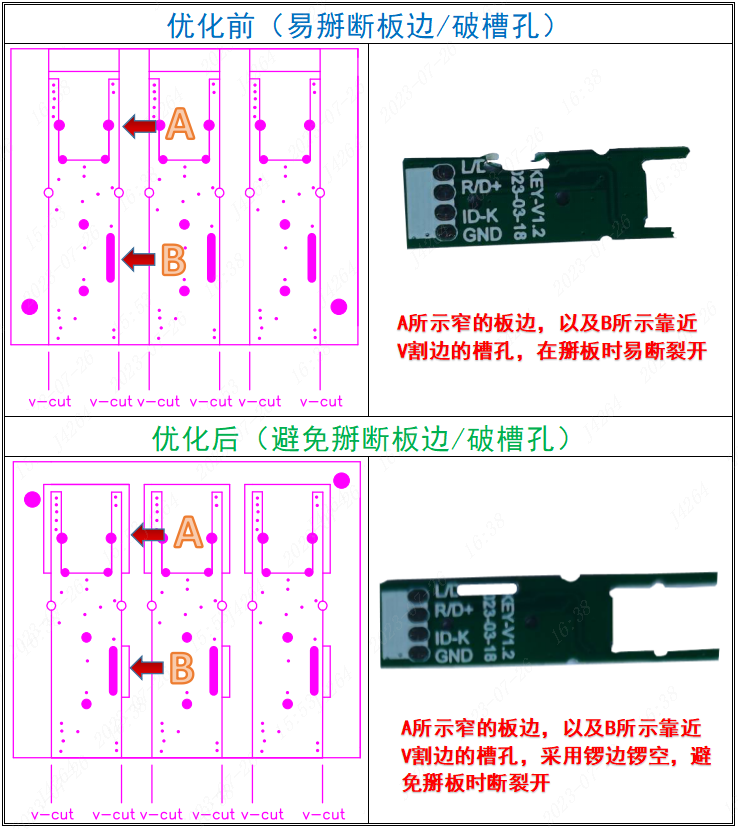

对于V割或邮票孔拼板的,需要考虑分板后的受力面。一般地,连接面宽没有缺口的受力强,不易断。而连接面窄,有槽孔等缺口的受力弱,那么就可能出现断板边,破槽孔的情况。对于此类的能优化设计的尽量设计好,不能优化的请在分板时借助工具小心分板。
