嘉立创FPC阻抗线宽线距参数设计教程

创建时间：2026-02-28 11:17 更新时间：2026-06-15 13:51

11170

0

文档错误过时,

我要反馈

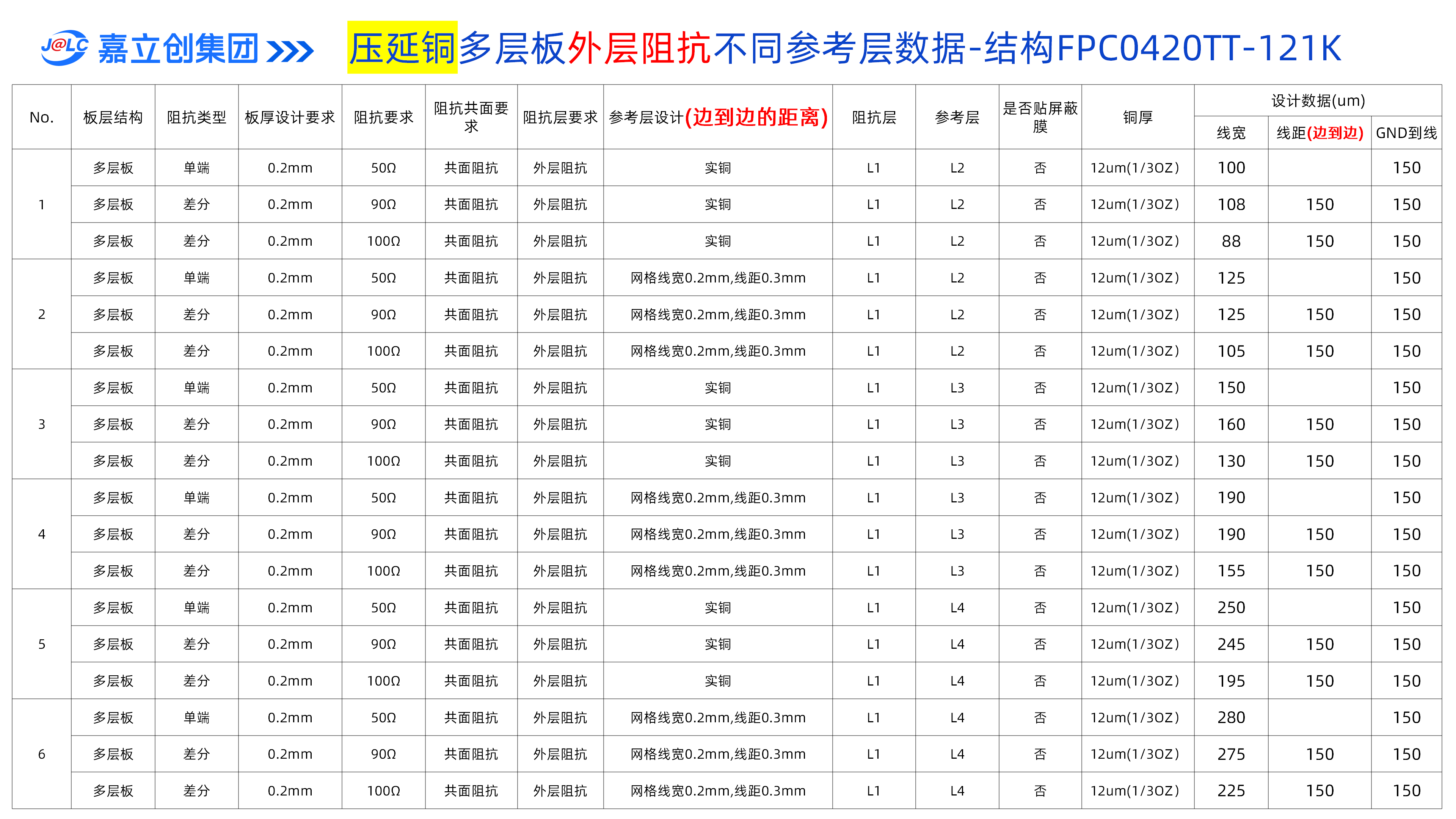

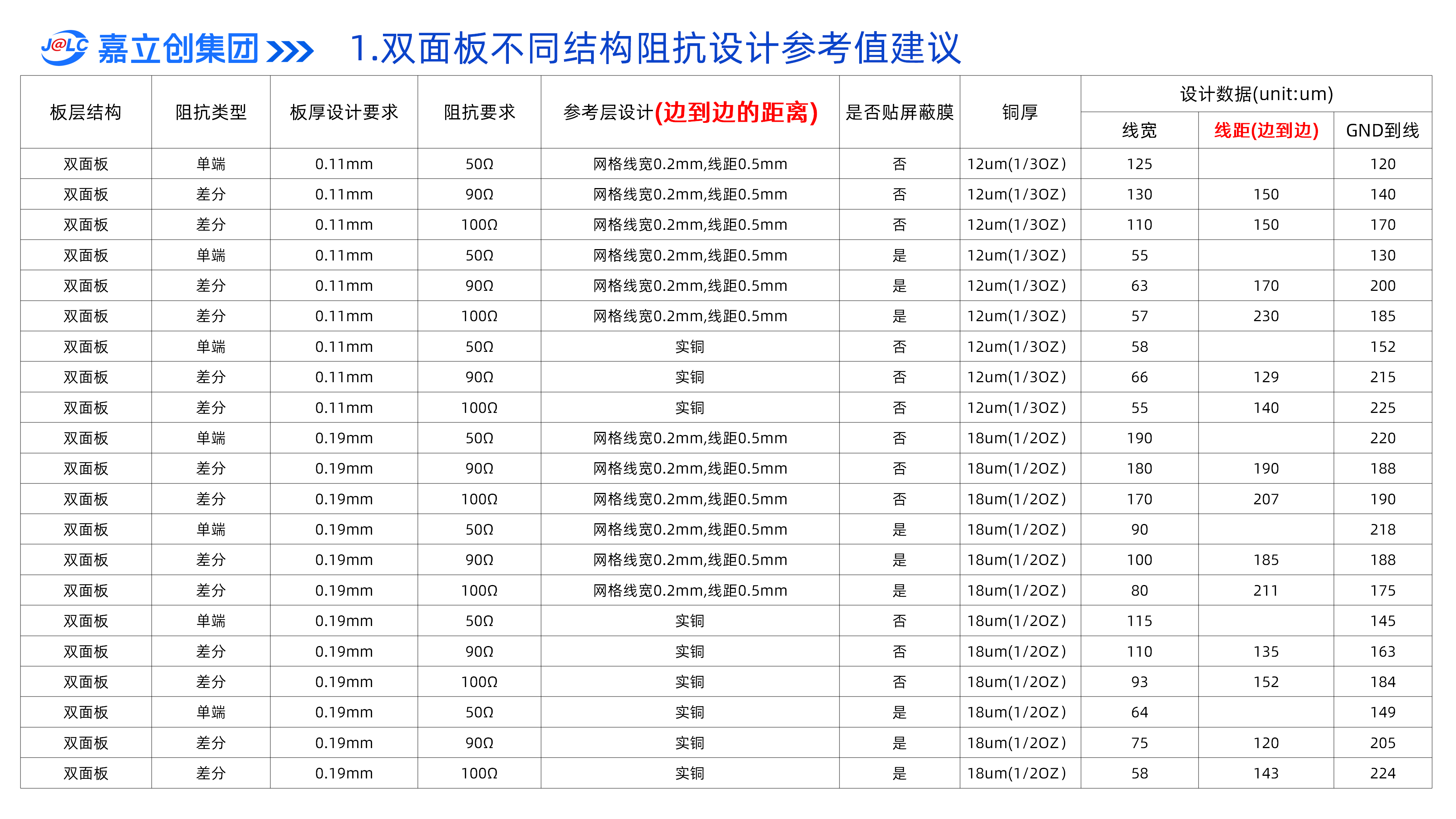

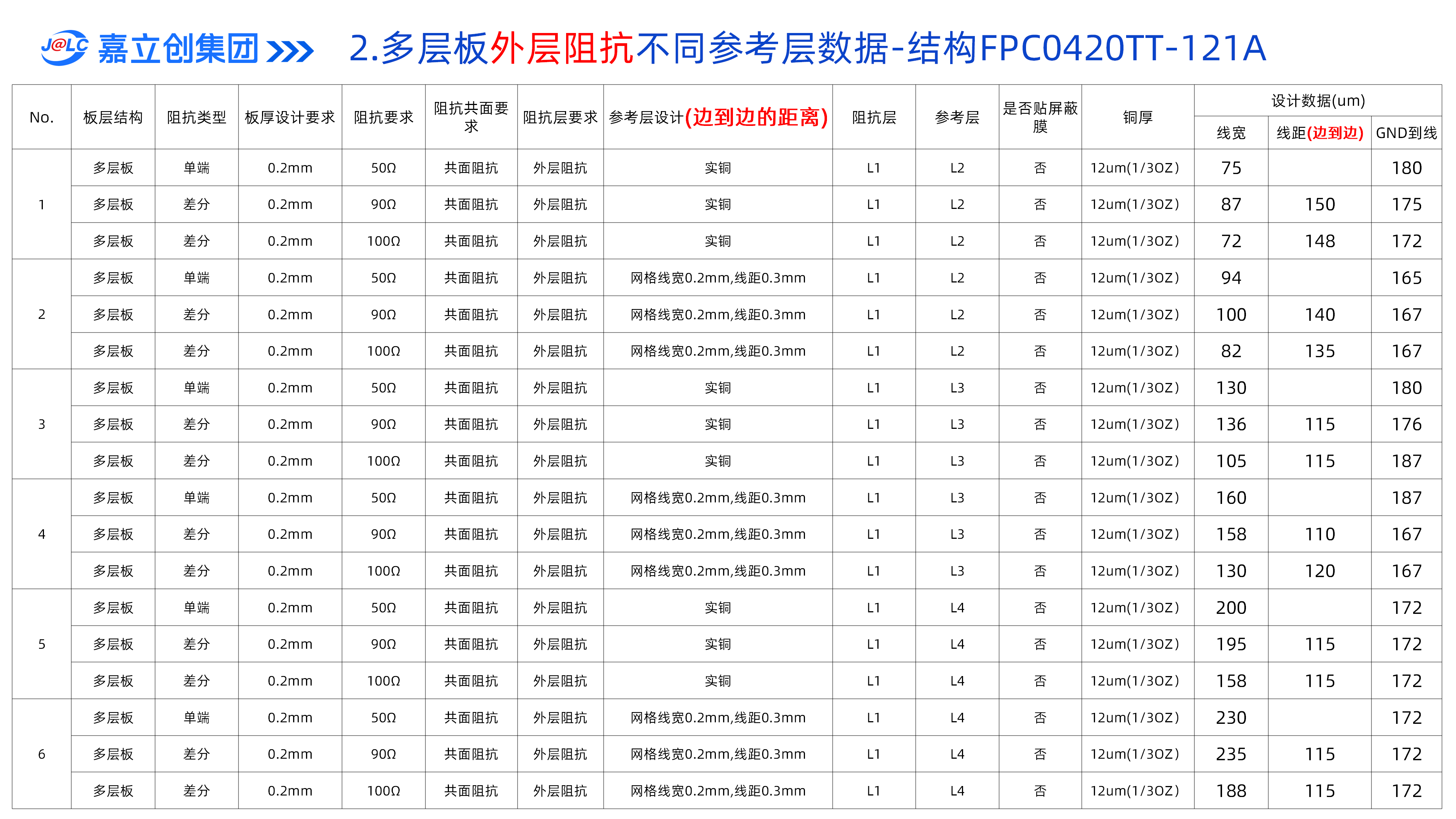

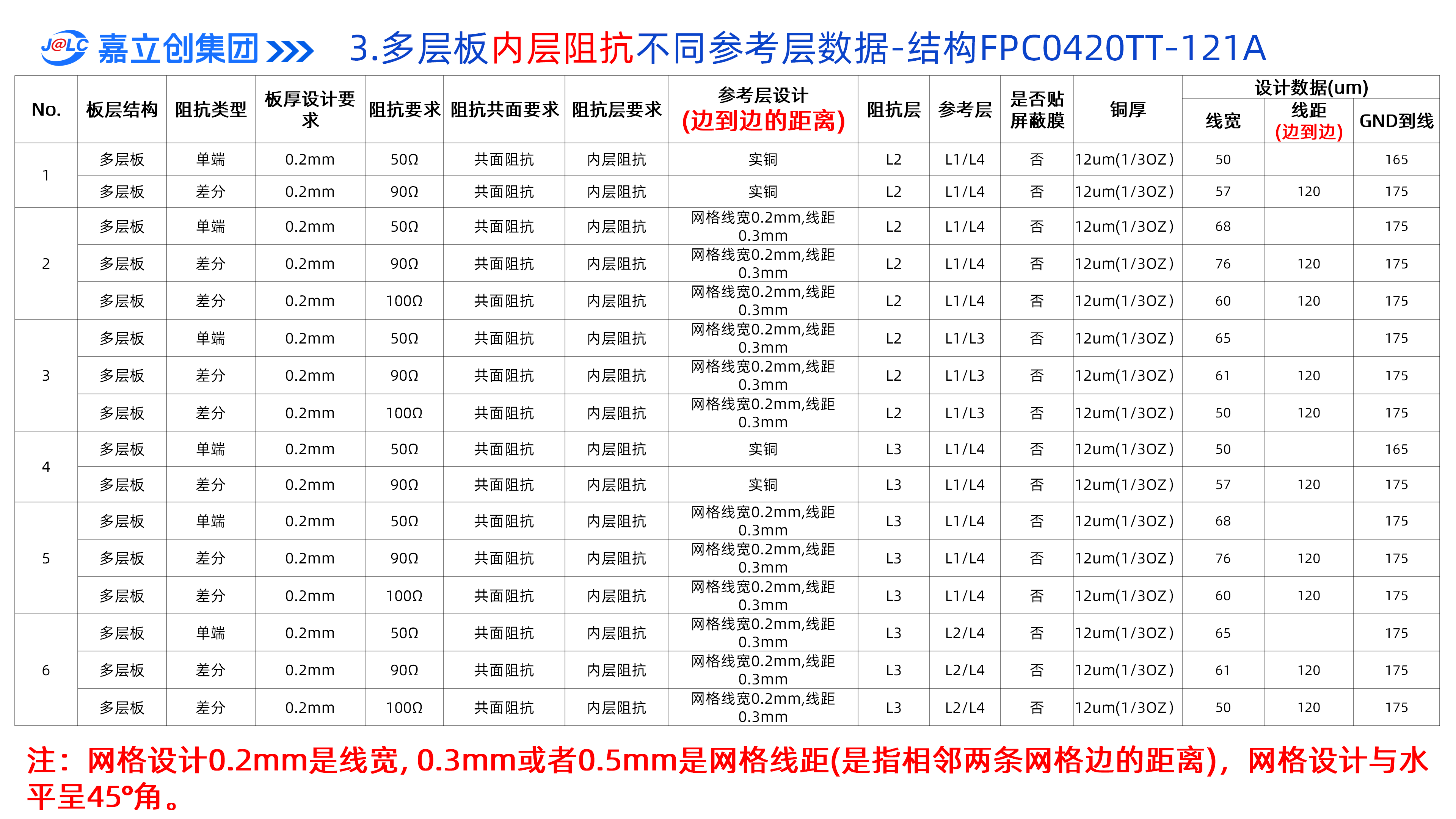

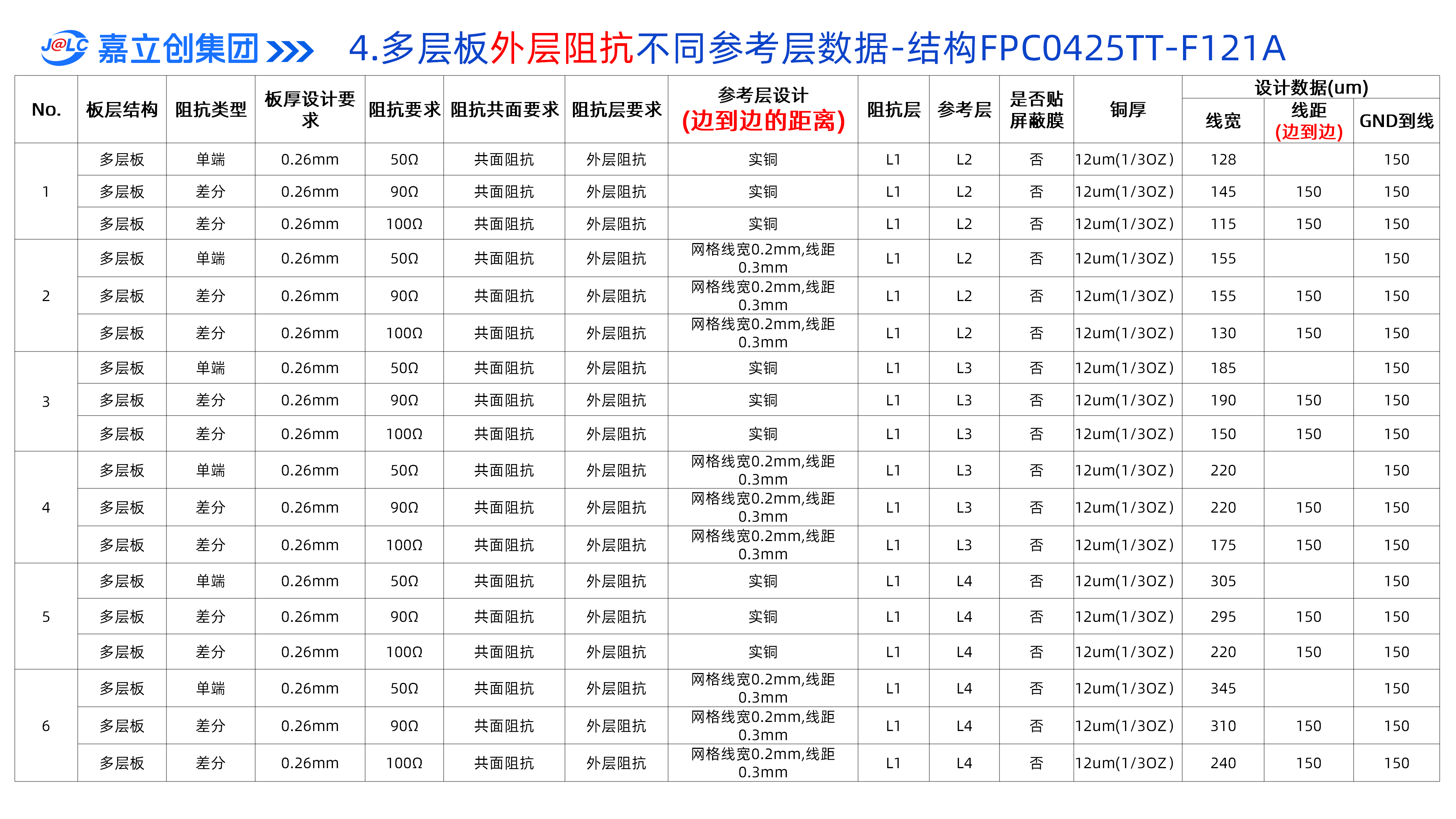

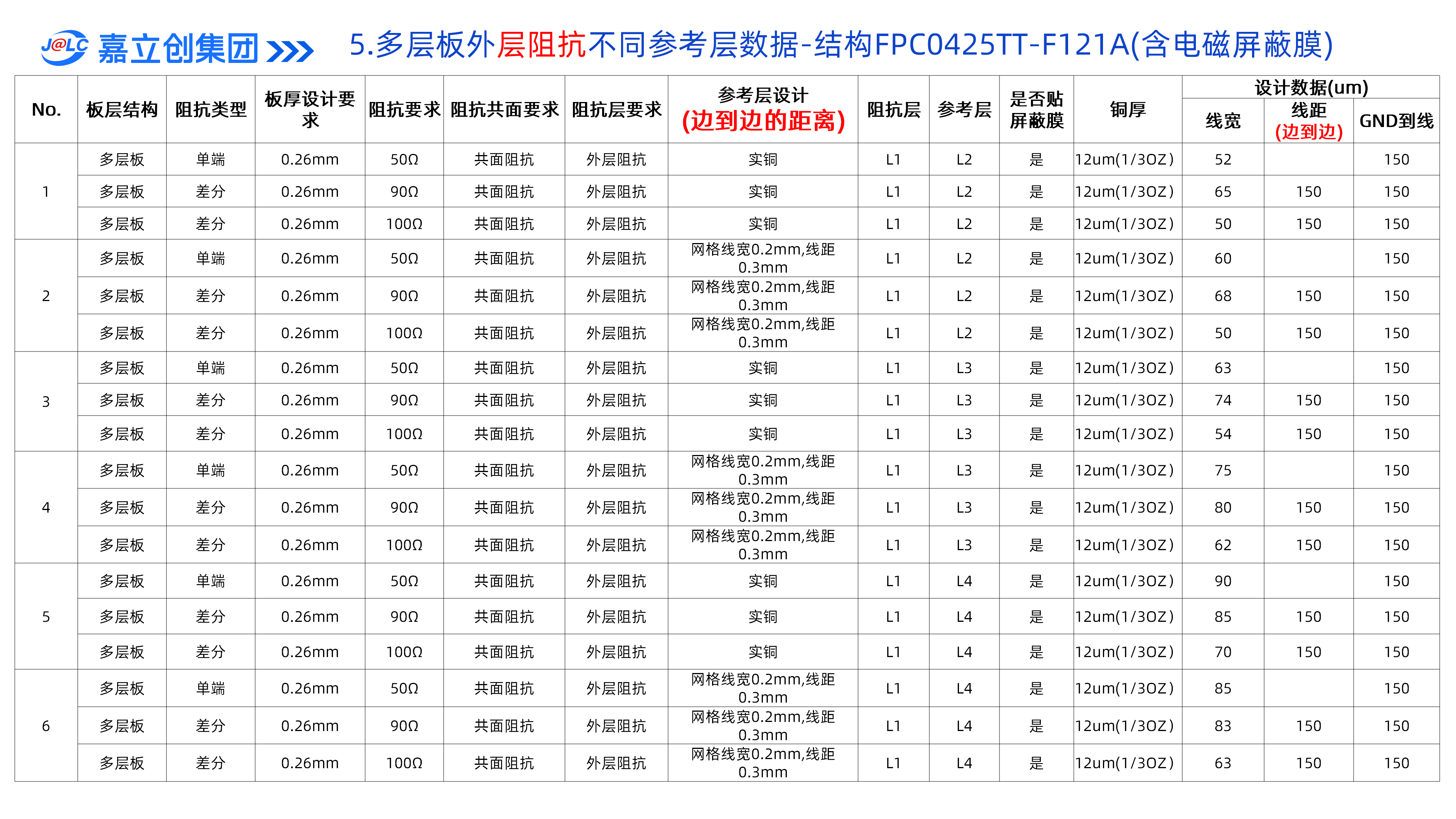

FPC阻抗使用阻抗模拟软件很难计算准确，可参考嘉立创实际总结的经验线宽来设计，建议先打样验证。(需要注意，按以下表格参数线宽线距直接下单，阻抗公差约在+/-20%左右，如您有更严格的公差要求如+/-10%(小于50Ω±5Ω)，请选择阻抗管控要求后下单)

(需要注意，按以下线宽直接下单 ，阻抗公差约在+/-20%左右，如有公差要求，需联系嘉立创技术人员)
