请问PROTELL 99SE如何画环形焊盘，装锅仔片的
6***2G 285 1

<img src=‘/uploadfiles/image/20210302/1614666480237007499.png’ title=‘1614666480237007499.png’ alt=‘blob.png’/>

点赞

互动评论 1

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G) 2021-03-02 15:59:49

0

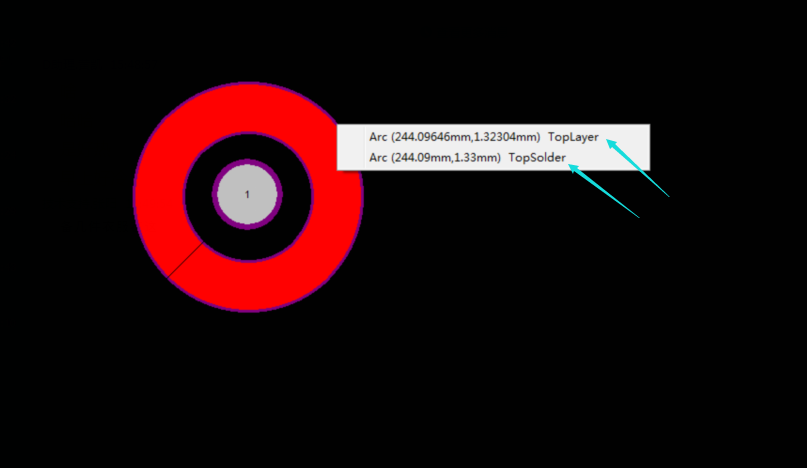

楼主，运用Place找到圆弧Full Ccircle，元素大小或所在的层次根据实际需求布线，提醒的是要画二个圈，一个在线路层一个要阻焊层，然后相叠加即可。
