嘉立创DFM客户端安装及快速入门

创建时间：2024-06-05 15:52更新时间：2026-07-30 11:44

27464

5

文档错误过时,我要反馈

摘要：嘉立创DFM客户端适用于在本地打开PCB文件并进行DFM检查。

本文介绍客户端的下载、安装和基本使用流程。具体支持的文件格式、PCB 检查、SMT检查及结果处理方法，请参阅对应的帮助文档。

1. 下载客户端

打开嘉立创DFM官网：https://www.jlc-dfm.com/，单击“下载客户端”。

2. 安装客户端

下载完成后，双击安装包，并根据安装向导完成安装。

本安装包特点：最小权限安装，不会向用户主动索取管理员权限，降低用户电脑安全风险

安装过程中按照页面提示确认安装位置和相关选项。安装完成后，可以通过桌面快捷方式启动嘉立创DFM客户端。

注意：如果电脑中已经安装嘉立创DFM客户端，启动安装时会自动卸载原有客户端。

3. 启动并登录

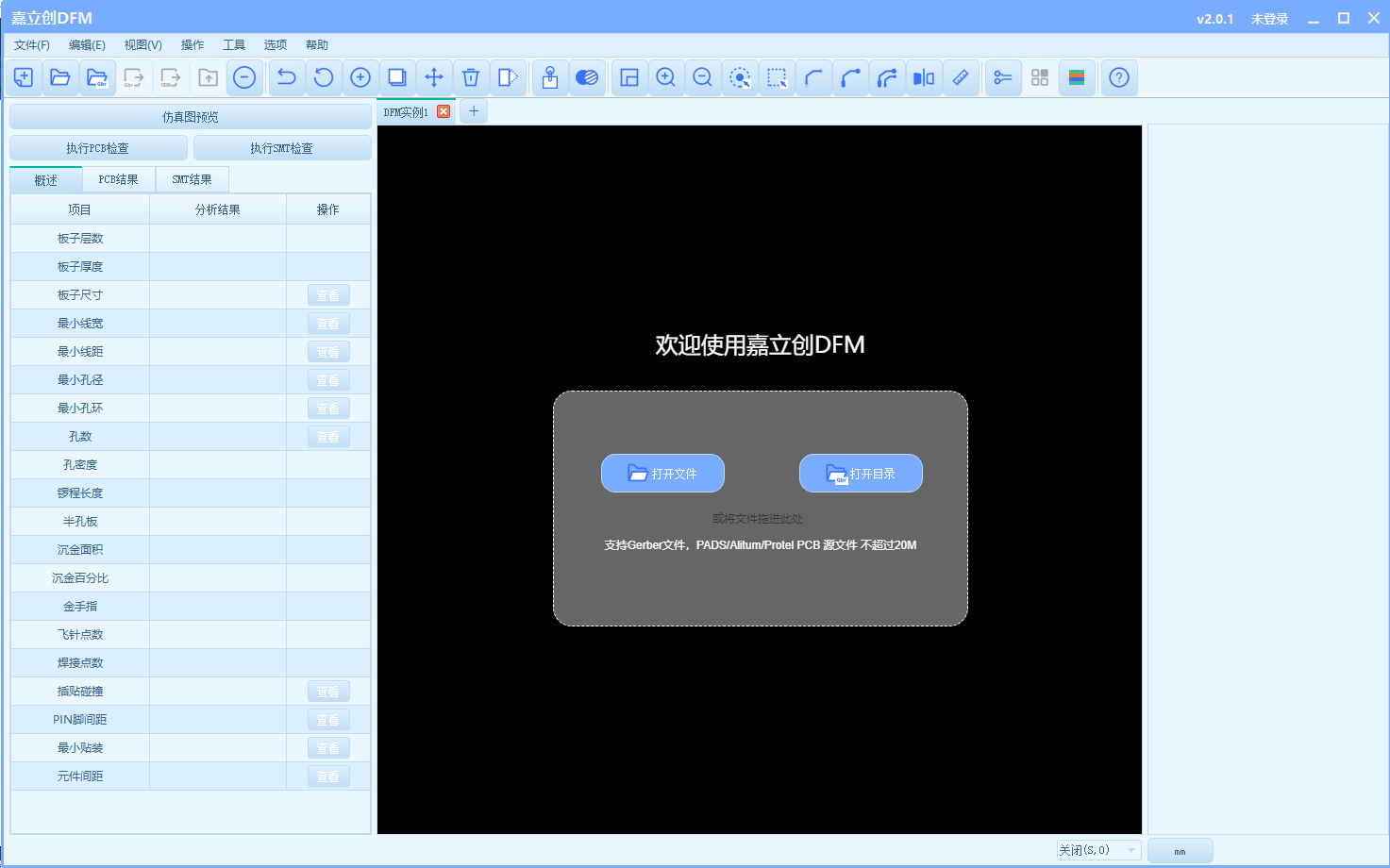

启动客户端后，将进入嘉立创DFM主界面。

部分本地PCB文件查看和检查功能可以直接使用；PCB源文件解析、SMT检查及部分在线功能可能需要登录账号或保持网络连接。

如客户端出现登录提示，请单击账号入口并完成登录。

4. 打开文件

客户端支持以下两种文件打开方式。

方式一：通过菜单打开

在菜单栏中选择【文件】，然后选择对应的打开命令，也可以使用工具栏中的打开按钮。

方式二：主页面打开文件/目录，或拖放文件至客户端界面

在客户端主页面打开文件/目录，或将文件拖放至客户端界面任意位置，客户端将自动加载文件。

打开文件支持的格式：

• Gerber文件：可直接打开Gerber文件所在目录，也可打开包含Gerber文件的压缩包。该操作无需登录。
• PCB源文件：支持Altium Designer（AD）、Protel和PADS等EDA软件生成的PCB源文件。打开此类文件前需要登录账号。

5. DFM之PCB分析

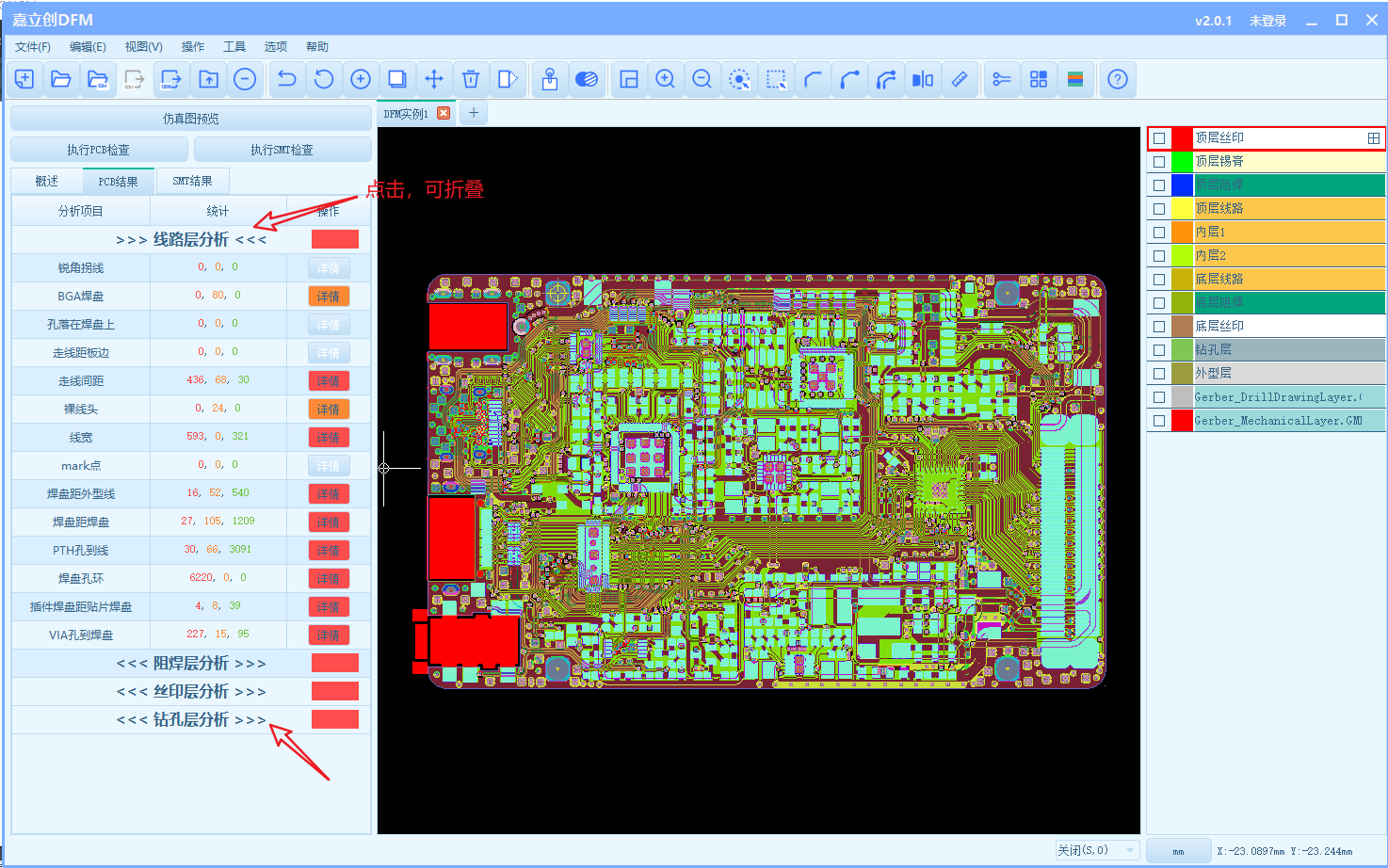

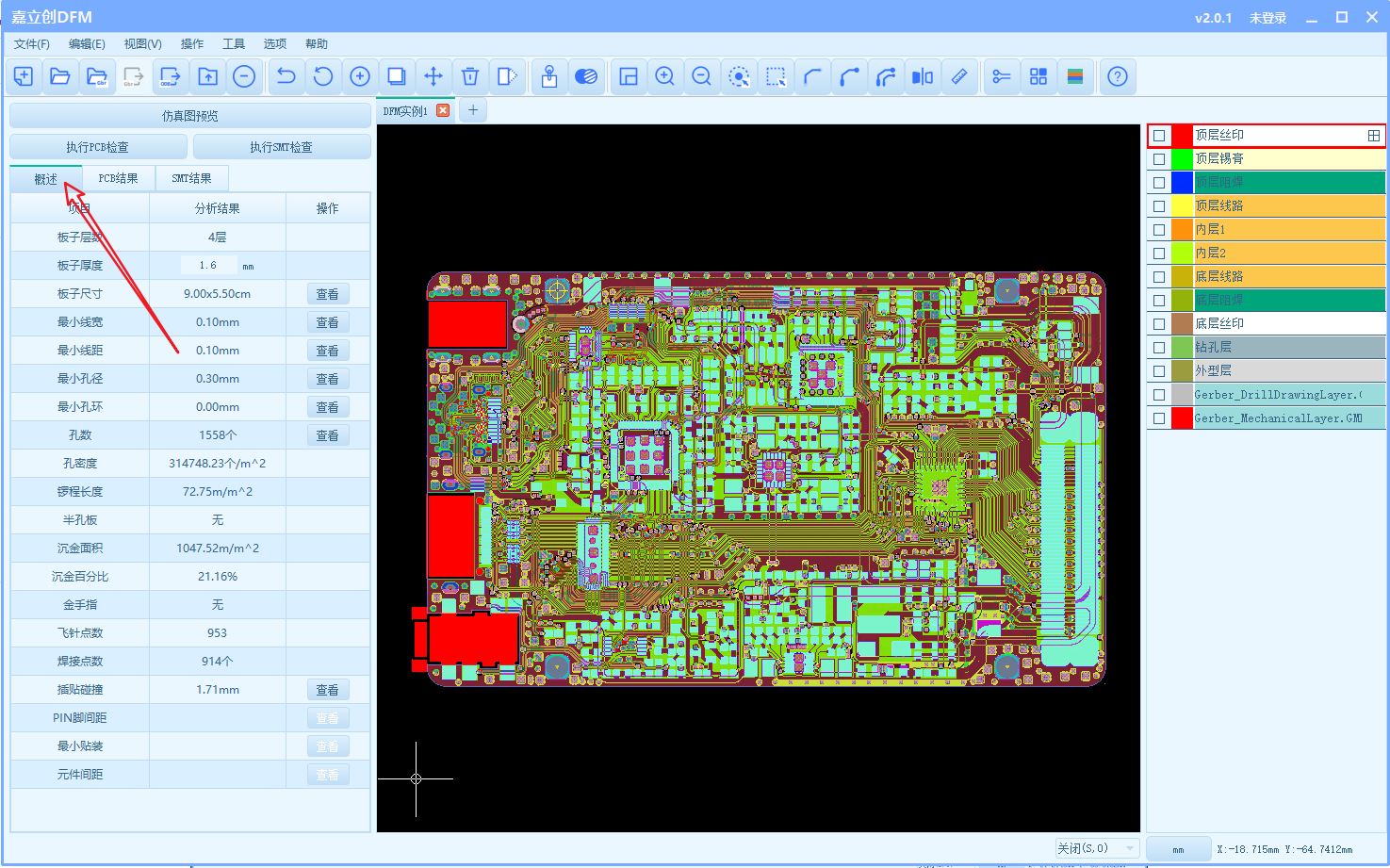

文件加载完成后，客户端默认进入PCB的DFM页签并显示PCB图形。确认解析正常后，单击【执行DFM检查】。

检查完成后，客户端将显示检查项目和对应结果。选择具体项目，可以在PCB图形中查看相关位置。

更多详细操作请参阅《嘉立创DFM客户端执行PCB检查》和《嘉立创DFM查看与处理检查结果》。

6. DFM之SMT分析

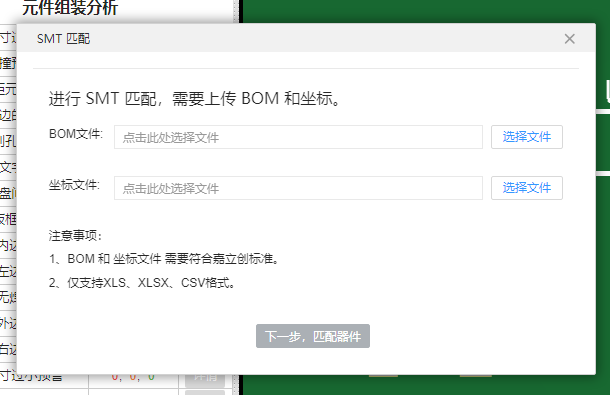

进行SMT检查时，请准备与当前PCB对应的BOM和坐标文件，并确保客户端已联网且登录账号。

PCB、BOM和坐标文件应来自同一设计版本。

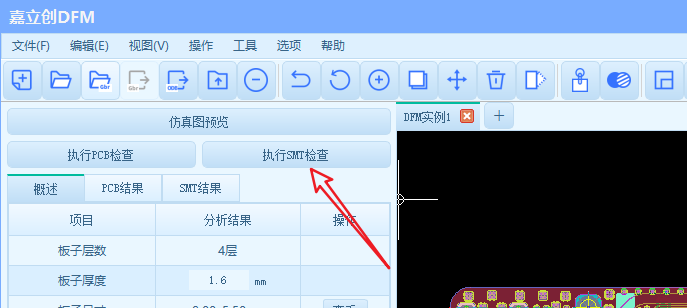

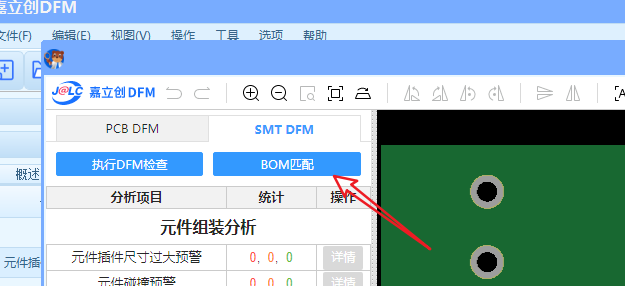

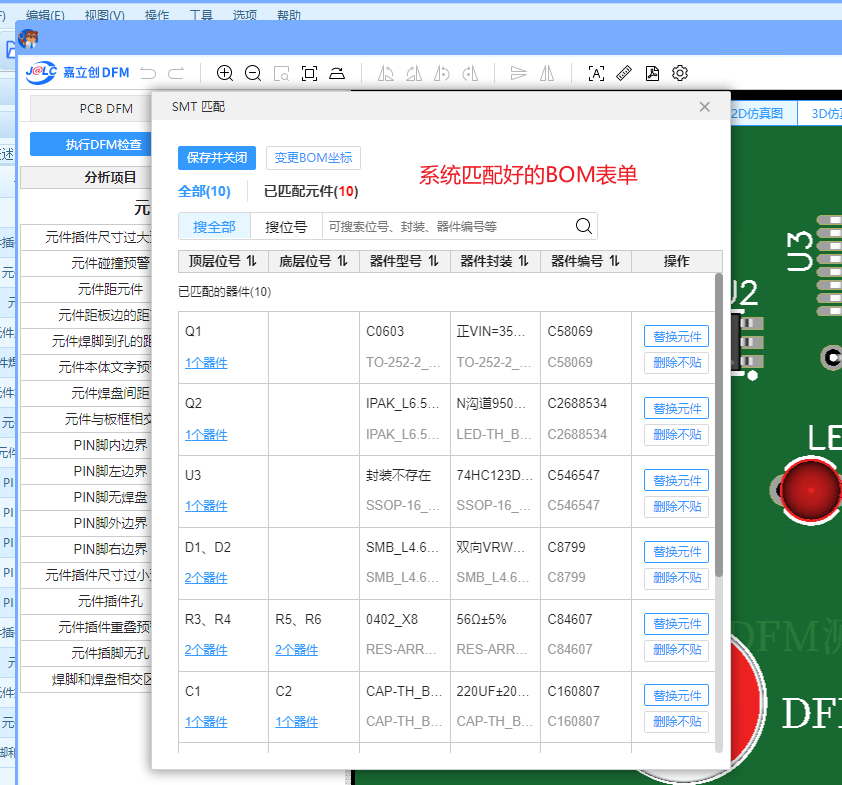

单击【执行SMT检查】进入SMT分析界面；后续BOM匹配和检查流程请参阅《嘉立创DFM客户端执行SMT检查》。

检查结果的查看和处理方法请参阅《嘉立创DFM查看与处理检查结果》。

7. 查看和导出结果

检查完成后，可以选择检查项目查看风险提示及对应位置。

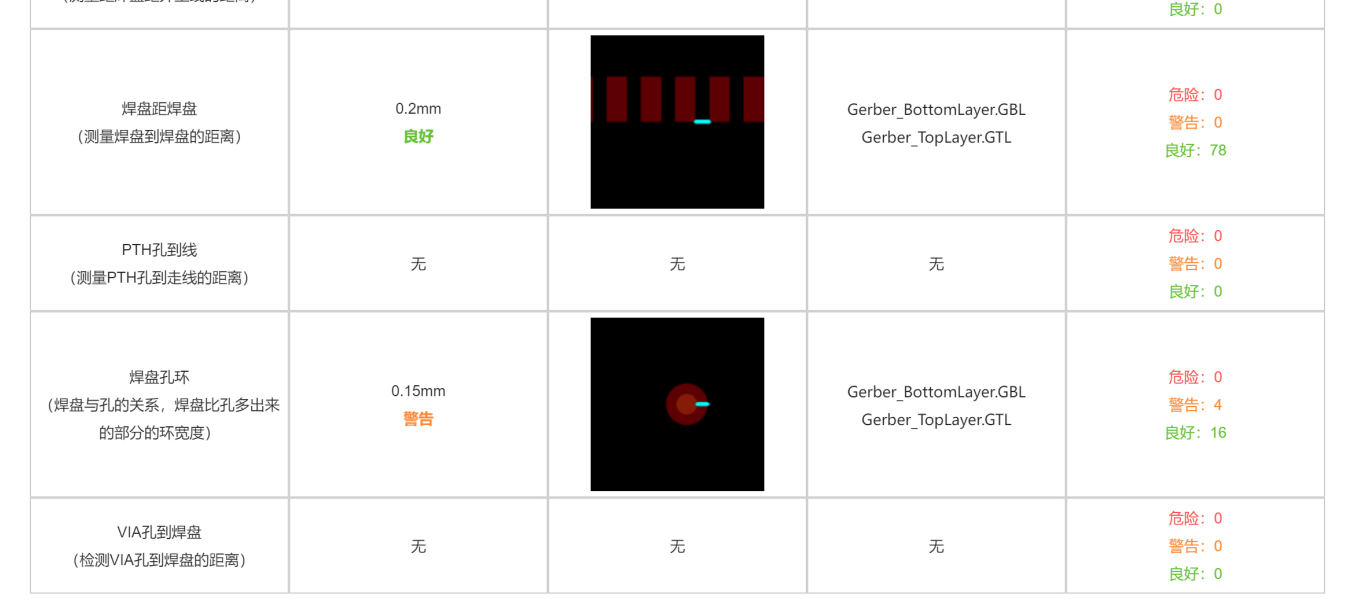

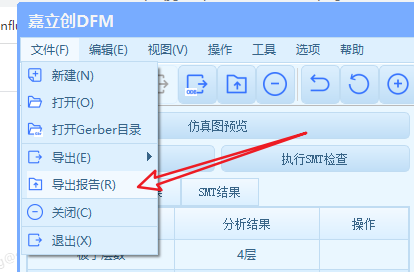

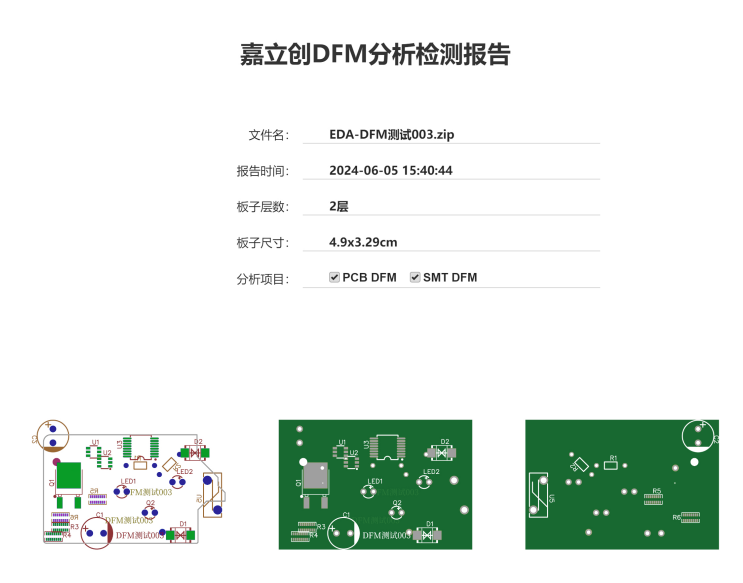

如需保存检查结果，可以使用客户端提供的报告导出功能，将分析报告导出为PDF文件。

DFM检查结果用于辅助识别制造和装配风险。出现提示不一定表示文件无法生产，应结合实际设计和工艺要求进行判断。

8. 修改后重新检查

如果修改了PCB、BOM或坐标文件，请重新打开修改后的文件并执行检查。

建议在文件名中保留项目名称和版本号，避免将修改前后的文件混淆。检查报告只对应生成报告时所使用的文件版本。
