嘉立创DFM客户端执行SMT检查
创建时间:2023-09-21 15:23更新时间:2026-07-29 18:06
18376
1
文档错误过时,我要反馈

本文介绍如何使用嘉立创DFM客户端导入SMT相关文件、完成BOM匹配并执行SMT DFM检查。

使用前请确保客户端已联网并登录账号。客户端安装及文件打开方法,请参阅《嘉立创DFM客户端安装与快速入门》

1. 准备检查文件

进行SMT检查前,请准备以下文件:

  • PCB文件;
  • BOM文件;
  • 坐标文件。

PCB、BOM和坐标文件应来自同一设计版本,并确保位号、器件数量及坐标信息相互对应。文件信息不一致时,可能影响器件匹配及SMT检查结果。

BOM和坐标文件的具体格式及填写要求,请参阅《BOM与坐标相关格式规范》

2. 打开PCB文件

启动客户端并打开需要检查的PCB文件。

文件加载完成后,先确认:

  • PCB外形是否完整;
  • 板层是否正常识别;
  • 焊盘和钻孔位置是否对齐;
  • 当前文件是否为需要检查的版本。

如果PCB图形或板层识别异常,应先检查原始文件,再进入SMT检查。

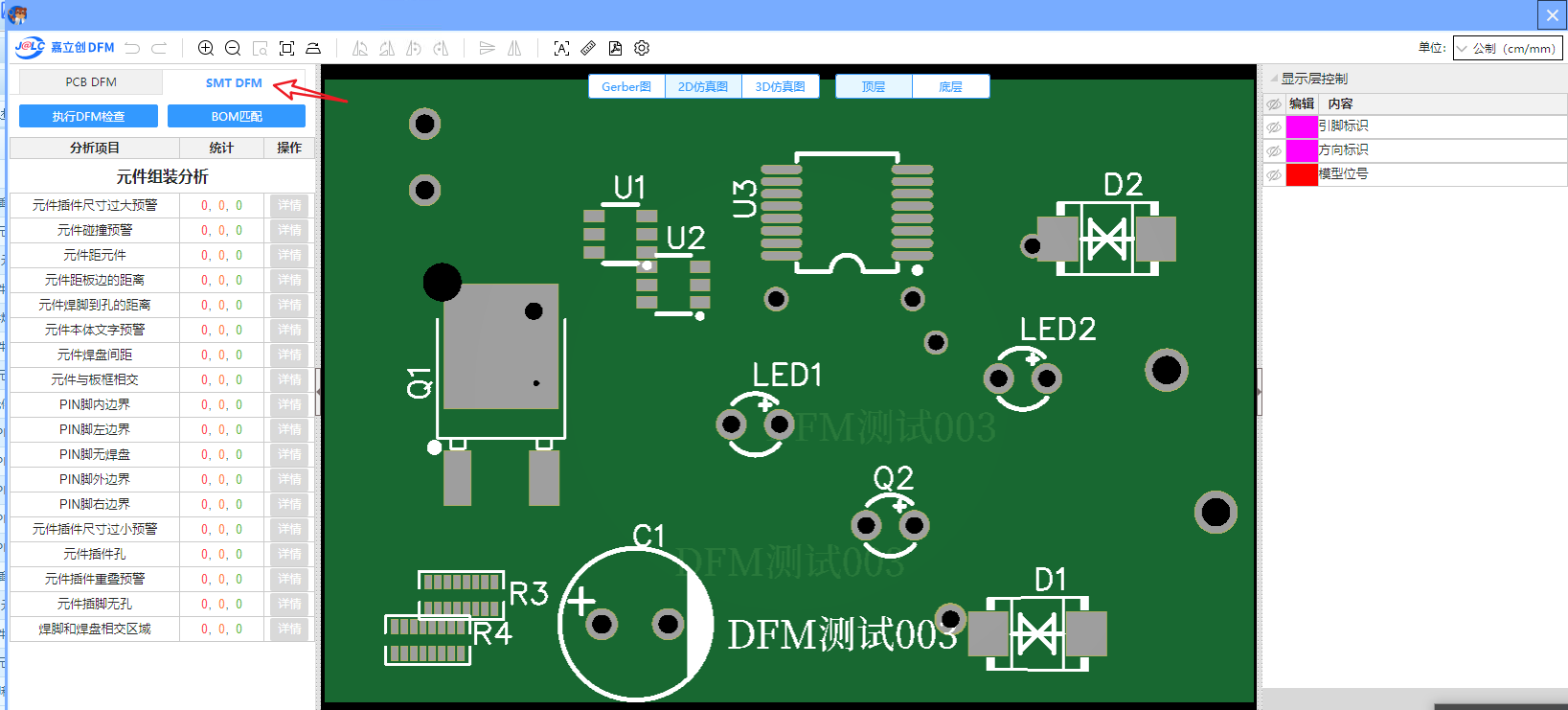

3. 进入SMT分析界面

确认PCB文件解析正常后,在客户端中单击【执行SMT检查】。

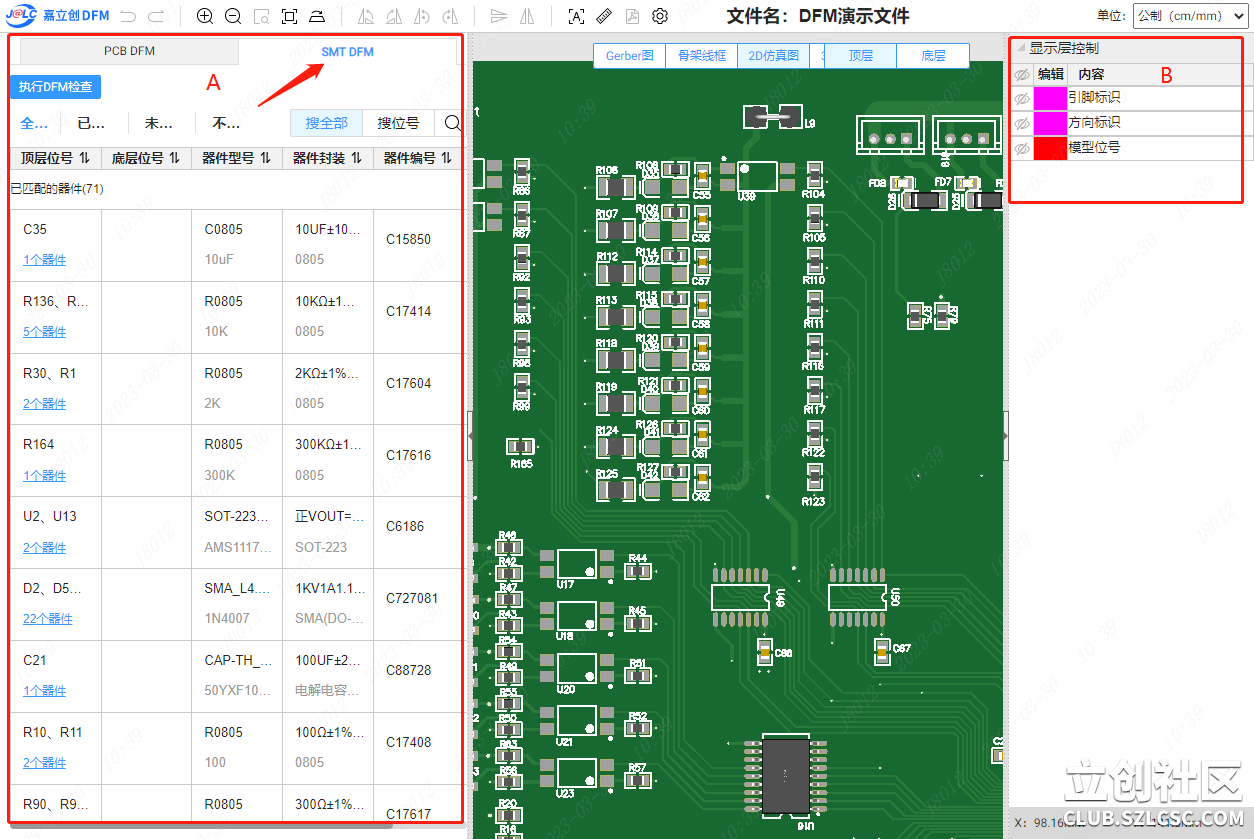

客户端将单独打开SMT分析界面。SMT检查主要分析元件装配相关信息,因此PCB默认以2D仿真图显示。

此功能需要保持客户端联网并登录账号。


4. 导入BOM和坐标文件

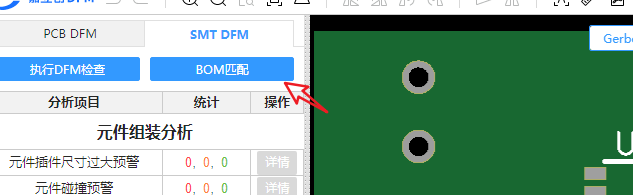

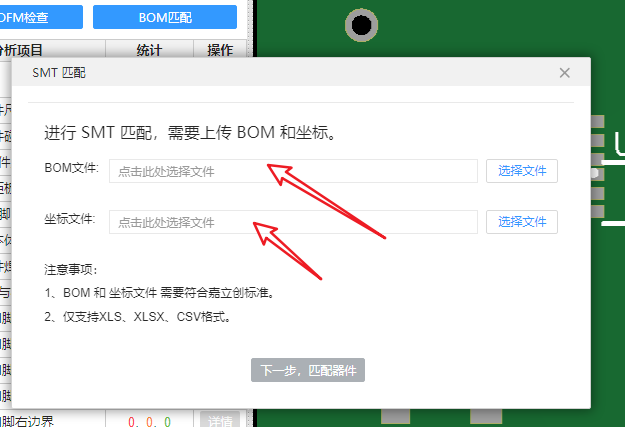

如果当前打开的是Gerber文件,或者SMT界面中尚未加载元件信息,需要先单击【BOM匹配】。

根据页面提示上传与当前PCB对应的BOM和坐标文件。系统将解析文件,并尝试匹配器件信息、位号和坐标。

说明:客户端中的BOM匹配流程与嘉立创SMT的BOM匹配流程一致。相关信息可参考:https://www.jlc-smt.com/

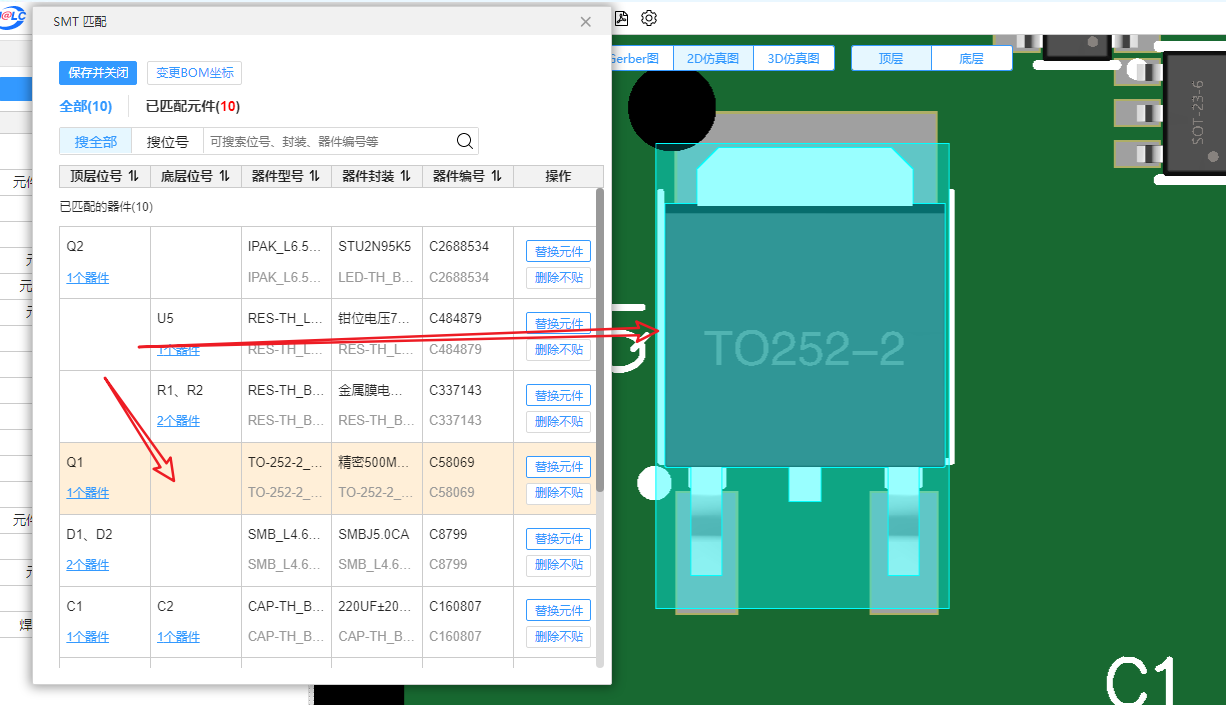

5. 确认BOM匹配结果

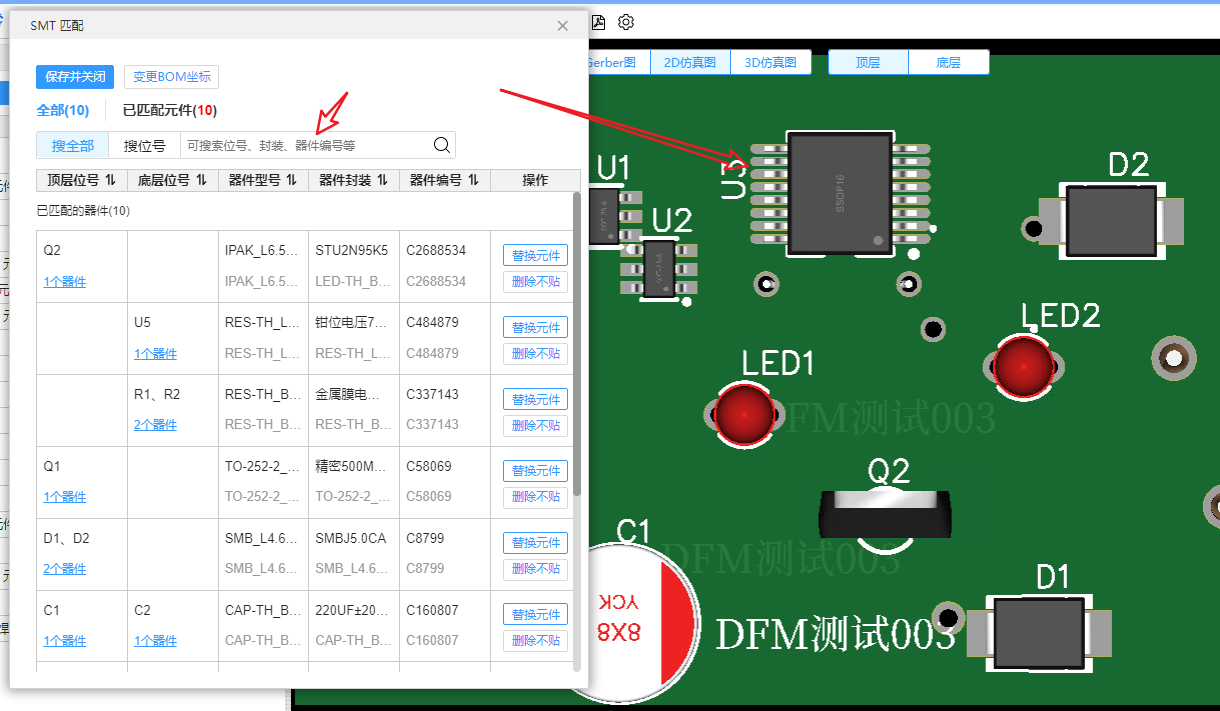

文件解析完成后,系统将显示BOM匹配结果,并在2D仿真图中加载已匹配的元件。

确认匹配结果时,建议重点检查:

  • BOM中的器件是否完整;
  • 位号和器件数量是否一致;
  • 元件是否匹配到正确的物料;
  • 元件位置是否与PCB焊盘对应;
  • 顶层和底层元件是否正确识别;
  • 元件方向是否需要进一步确认。

未能自动匹配的元件可能以占位图形显示。如果系统匹配结果不正确,可使用【替换元件】手动选择对应器件。

单击匹配列表中的位号,可以在图形区域定位对应元件。需要调整元件位置或方向时,应先确认BOM、坐标原点、板层和设计版本是否正确,不建议在文件关系尚未确认时直接修改元件。


5.1 元件选择与可视化编辑

SMT分析界面默认使用【2D仿真】模式,并支持定位、选择和调整元件。

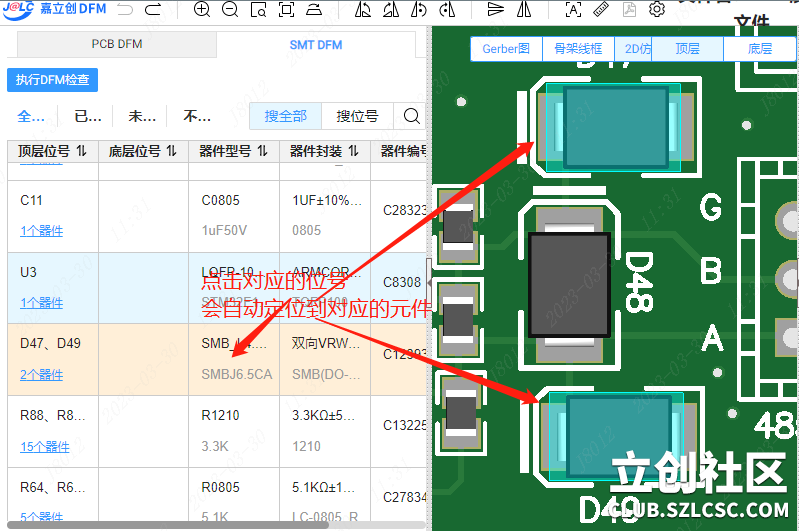

①定位元件:单击 BOM 匹配列表中的位号,可以在图形区域定位并选中该行对应的元件。

②选择元件:单击元件选中当前元件,并自动取消之前元件的选中状态;按住Ctrl键并依次单击可以连续选择多个元件;单击图形区域空白位置会取消全部选择。

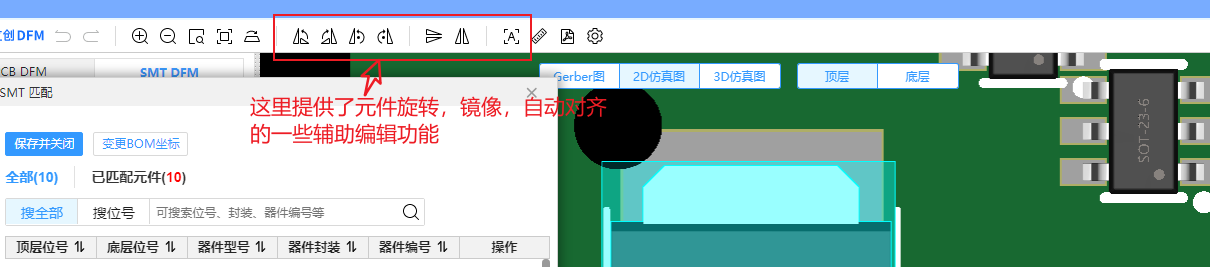

③旋转元件:【旋转】功能包含以下两种方式。

  • 【整体旋转】:以全部已选元件的共同中心点进行旋转,适用于整组元件或倒扣拼板等场景;
  • 【独立旋转】:每个已选元件分别以自身中心点原地旋转,适用于批量调整元件角度。

④镜像元件位置:【镜像】功能支持基于X轴或Y轴调整元件的摆放坐标。镜像操作只改变元件的坐标位置,不会镜像翻转元件本身的图形和极性方向。例如,元件的正极标识原本朝左,执行坐标镜像后仍保持朝左。


注意:如果位置或方向问题来自源文件,应优先修改源文件并重新导入,不建议仅在客户端中修正显示结果。

6. 保存匹配结果

确认器件匹配及位置后,单击【保存并关闭】。

已匹配的元件将同步至SMT分析主界面。返回主界面后,再次确认元件是否正常显示。

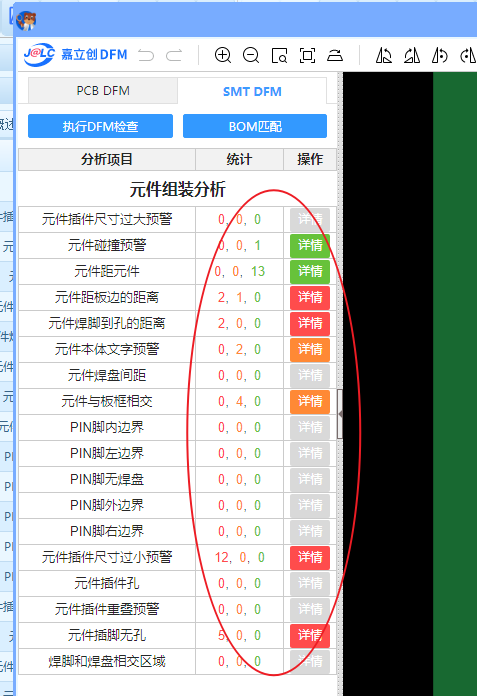

7. 执行SMT DFM检查

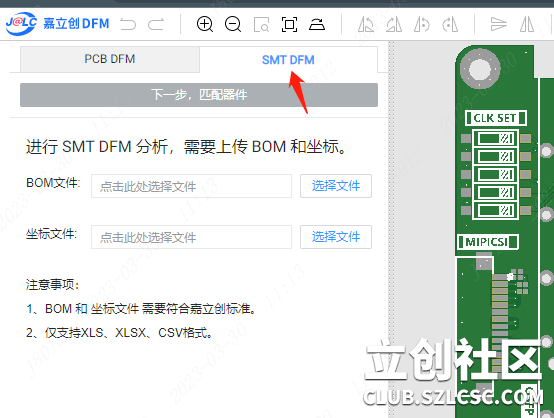

切换至【SMT DFM】页签,单击【执行DFM检查】。


客户端将对元件装配相关内容进行分析。检查完成后,结果将显示在【元件组装分析】区域。SMT检查常见关注方向包括:

  • 元件与焊盘或封装的匹配情况;
  • 元件间距;
  • 元件位置和方向;
  • 元件与板框的关系;
  • 其他可能影响SMT装配的内容。

实际检查项目以当前客户端和上传文件生成的结果为准。


8. 查看检查结果

选择具体检查项目后,可以在2D仿真图中查看对应元件和风险位置。

查看结果时,建议依次确认:

  • 检查项目及提示内容;
  • 涉及的元件和位号;
  • 元件所在板层及位置;
  • BOM、坐标文件与PCB是否一致;
  • 是否需要修改文件或进一步进行工程确认。

出现风险提示不一定表示文件无法装配,也不表示所有提示都需要直接修改。详细处理方法请参阅《嘉立创DFM查看与处理检查结果》


9. 修改后重新检查

如果修改了PCB、BOM、坐标文件或器件匹配结果,请重新导入对应文件并执行SMT DFM检查。

重新检查前,应确认三个文件仍来自同一设计版本。修改前生成的检查结果不适用于修改后的文件。

10. 常见问题

①无法进入SMT分析界面

确认客户端已经联网并登录账号,然后重新单击【执行SMT检查】。

②部分元件未能自动匹配

检查BOM中的器件信息是否完整。确认后可使用【替换元件】手动匹配。BOM&坐标相关格式规范可参阅《嘉立创BOM&坐标相关格式规范》

③元件位置与PCB焊盘不对应

检查PCB、BOM和坐标文件是否来自同一版本,并确认坐标原点、单位、板层及位号信息是否正确。

④修改BOM或坐标文件后是否需要重新检查

需要。文件修改后应重新导入,并重新完成BOM匹配和SMT DFM检查。

获取更多内容与技术支持

嘉立创DFM软件下载地址:https://www.jlc-dfm.com

关注“嘉立创DFM”微信公众号,获取产品更新、使用教程及DFM相关技术内容。

技术支持(工作日9:00-18:00):通过公众号菜单栏【用户服务】→【技术支持】在线联系。
