嘉立创DFM查看与处理检查结果

创建时间：2023-09-21 15:32 更新时间：2026-07-29 18:06

13644

0

文档错误过时,

我要反馈

摘要：本文介绍如何查看嘉立创DFM的PCB和SMT检查结果，以及如何定位、判断和处理风险提示。

本文以客户端界面为例。在线版的界面布局可能有所不同，但检查结果的查看和处理原则基本一致。

1. 进入检查结果详情

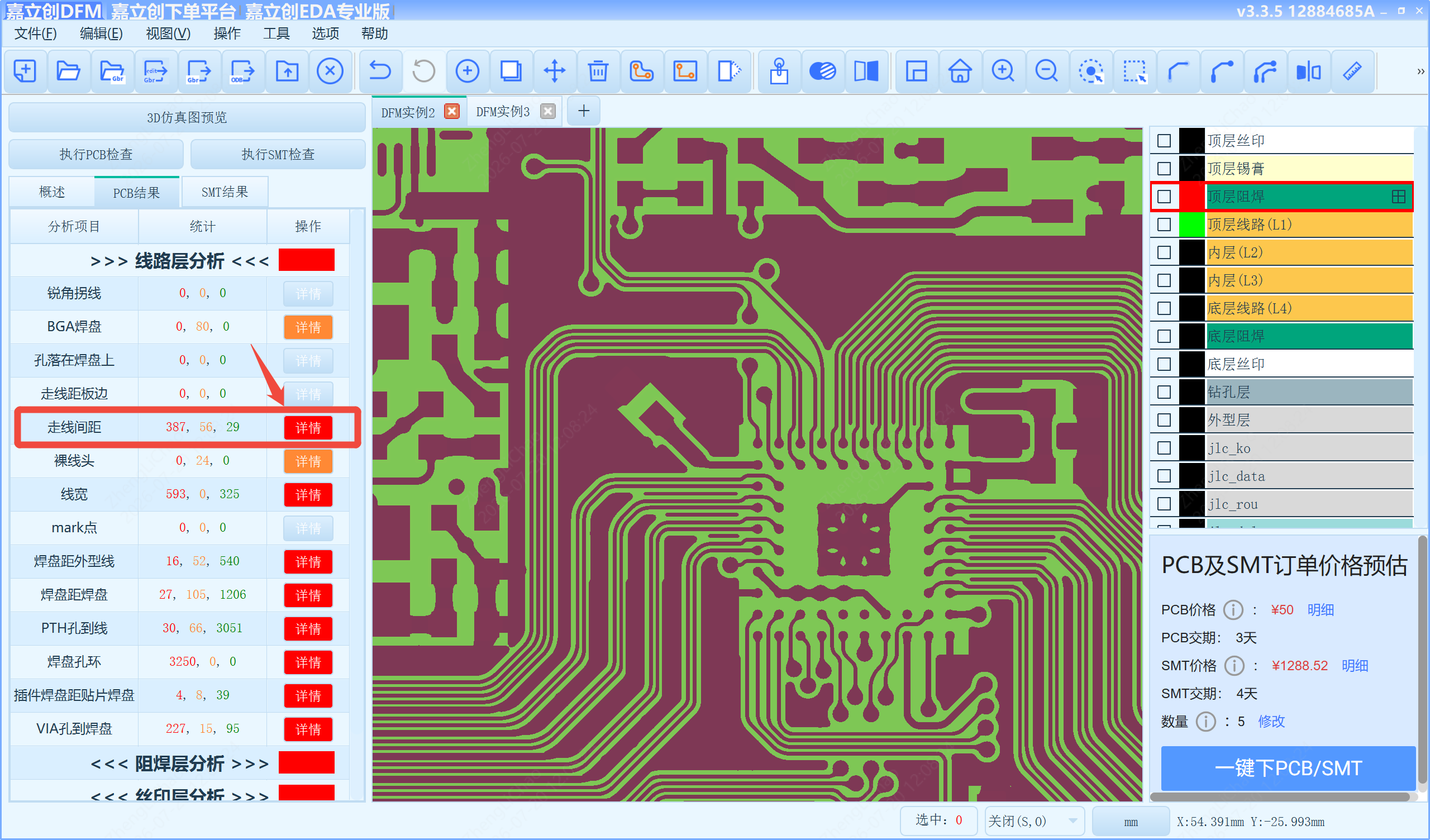

完成PCB或SMT DFM检查后，可以在结果列表中查看各分析项目的统计信息。

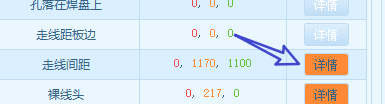

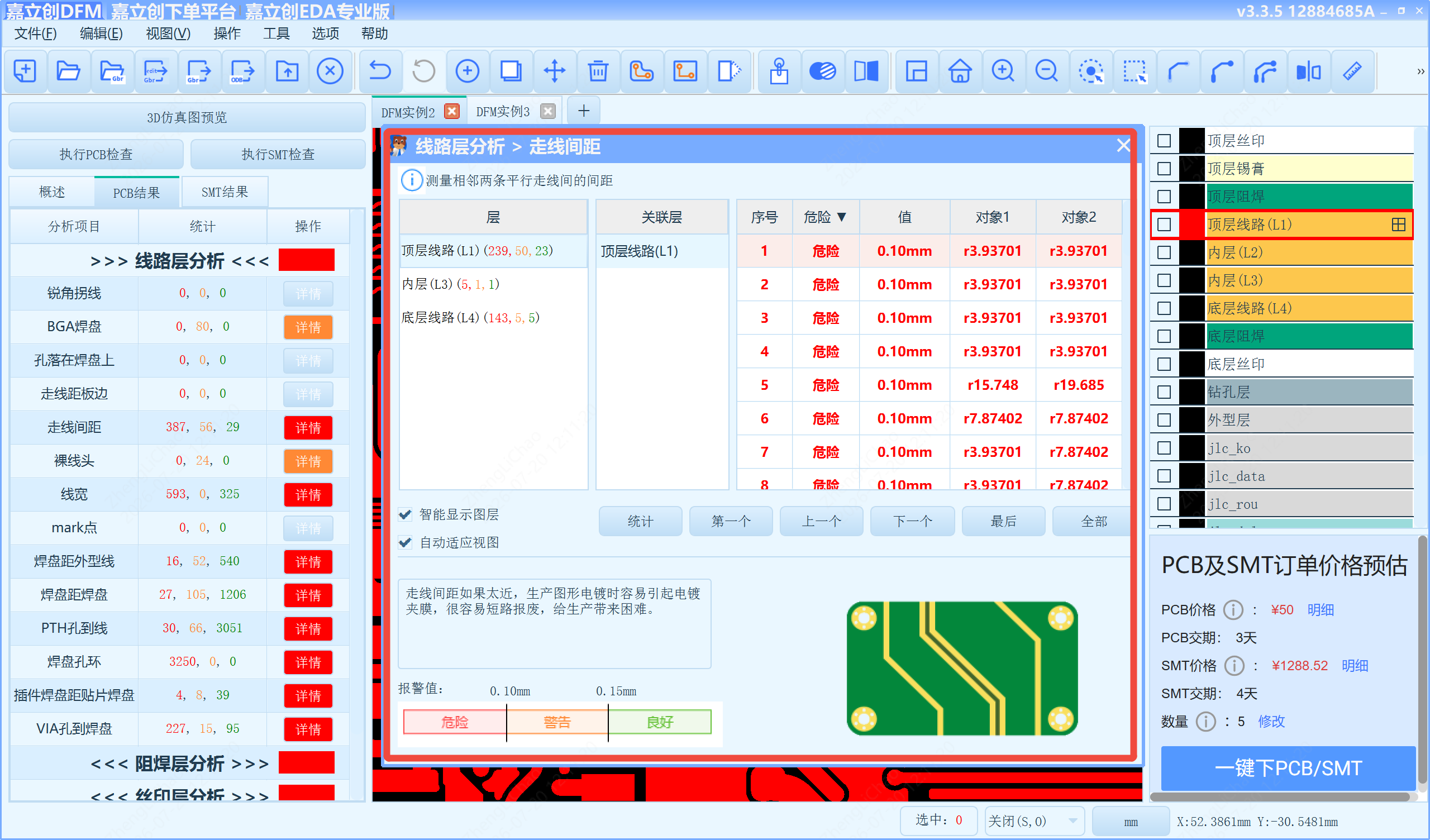

单击检查项目右侧的【详情】，进入该项目的结果查看界面。

结果页面的标题通常按照以下格式显示：分析模块名称 > 分析项目名称

例如：线路层分析 > 走线间距

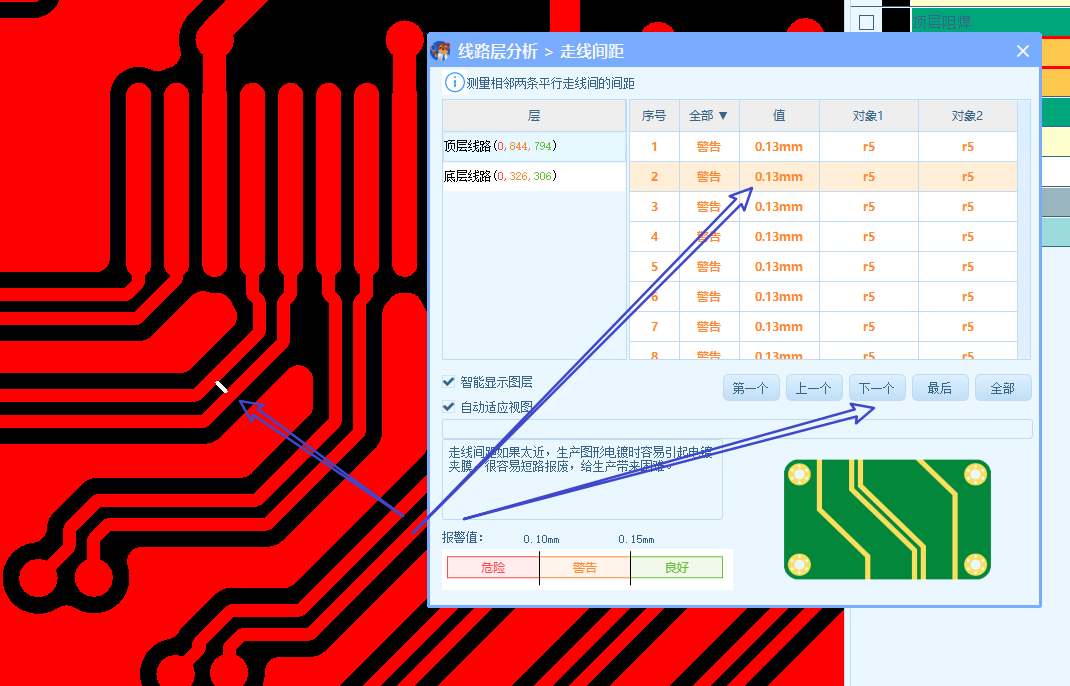

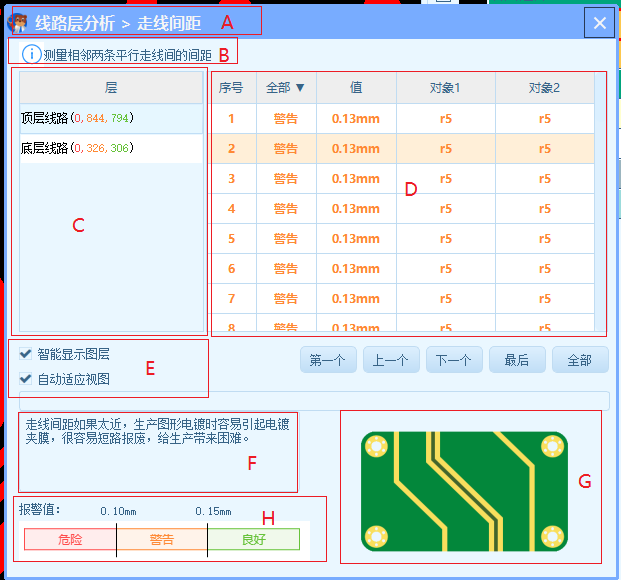

检查结果详情页面主要包含以下内容：

• 当前分析模块和检查项目；
• 检查项目的用途说明；
• 板层及结果数量；
• 具体结果记录；
• PCB或元件图形定位区域；
• 风险产生原因及可能影响；
• 风险等级判断规则。

不同检查项目显示的字段可能不同，应以当前页面的实际内容为准。

3. 理解结果等级

嘉立创DFM通常使用不同颜色区分检查结果：

部分结果列表会在板层名称后显示三组数字。例如：顶层线路（239，50，23）

三组数字依次表示：

• 危险结果：239项；
• 警告结果：50项；
• 良好结果：23项。

结果等级由当前检查项目的规则和阈值计算得出。绿色只表示当前记录符合该项规则，不代表整个PCB或SMT文件已经通过全部检查。

同样，出现危险或警告提示也不一定表示文件无法生产，应结合具体测量值、设计目的和实际工艺要求进行判断。

4. 筛选检查结果

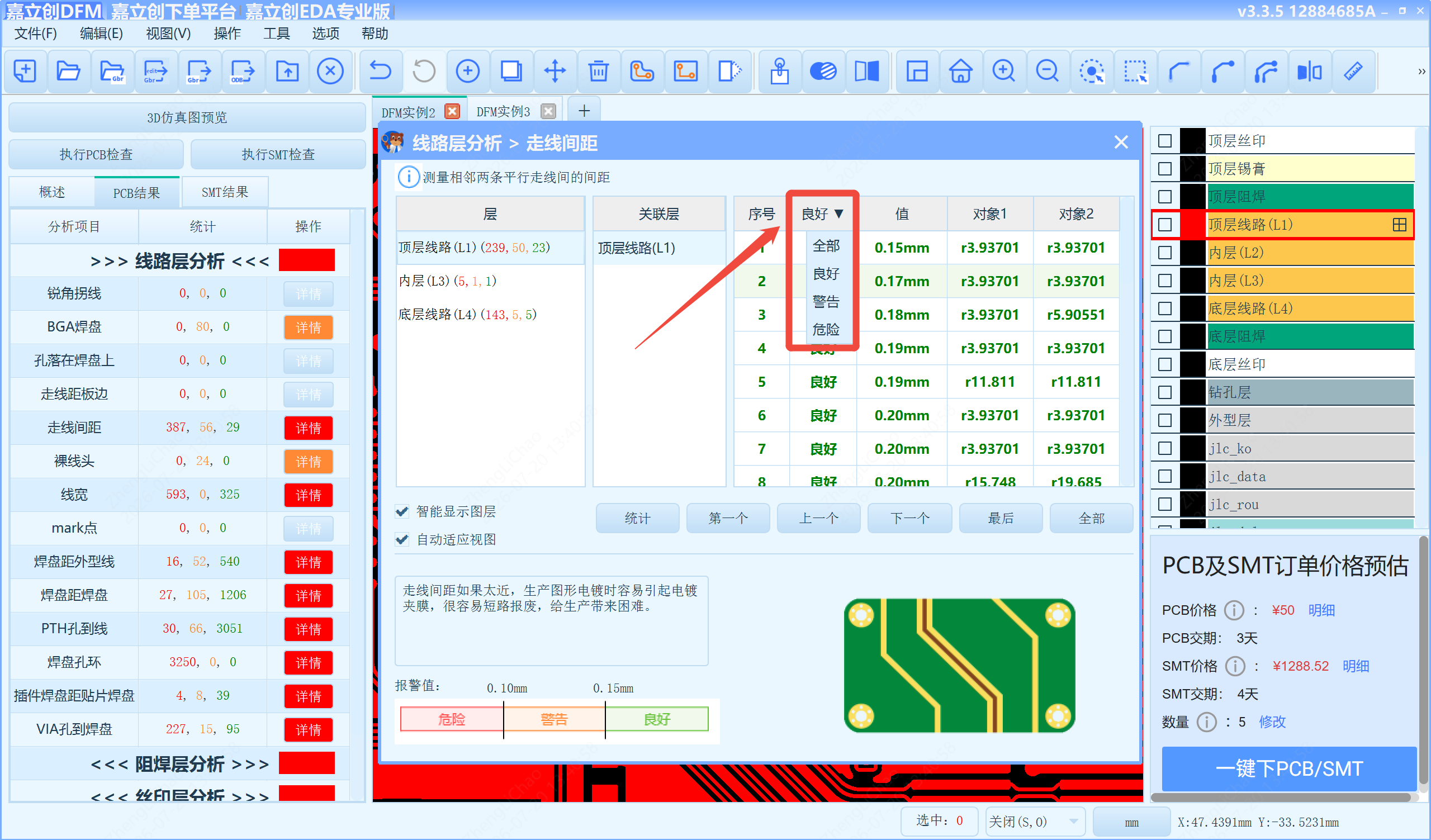

结果列表支持按照风险等级筛选记录。

查看结果时，建议按照以下顺序进行：

• 优先筛选并查看危险结果；
• 查看警告结果；
• 根据需要选择对应板层；
• 选择具体记录并定位图形；
• 阅读检查项目说明和等级判断规则。

当同一项目包含大量结果时，可以通过风险等级和板层缩小查看范围，不需要逐条查看全部良好记录。

5. 定位具体问题

选择结果记录后，可以在图形区域查看对应的线路、焊盘、钻孔或元件位置。

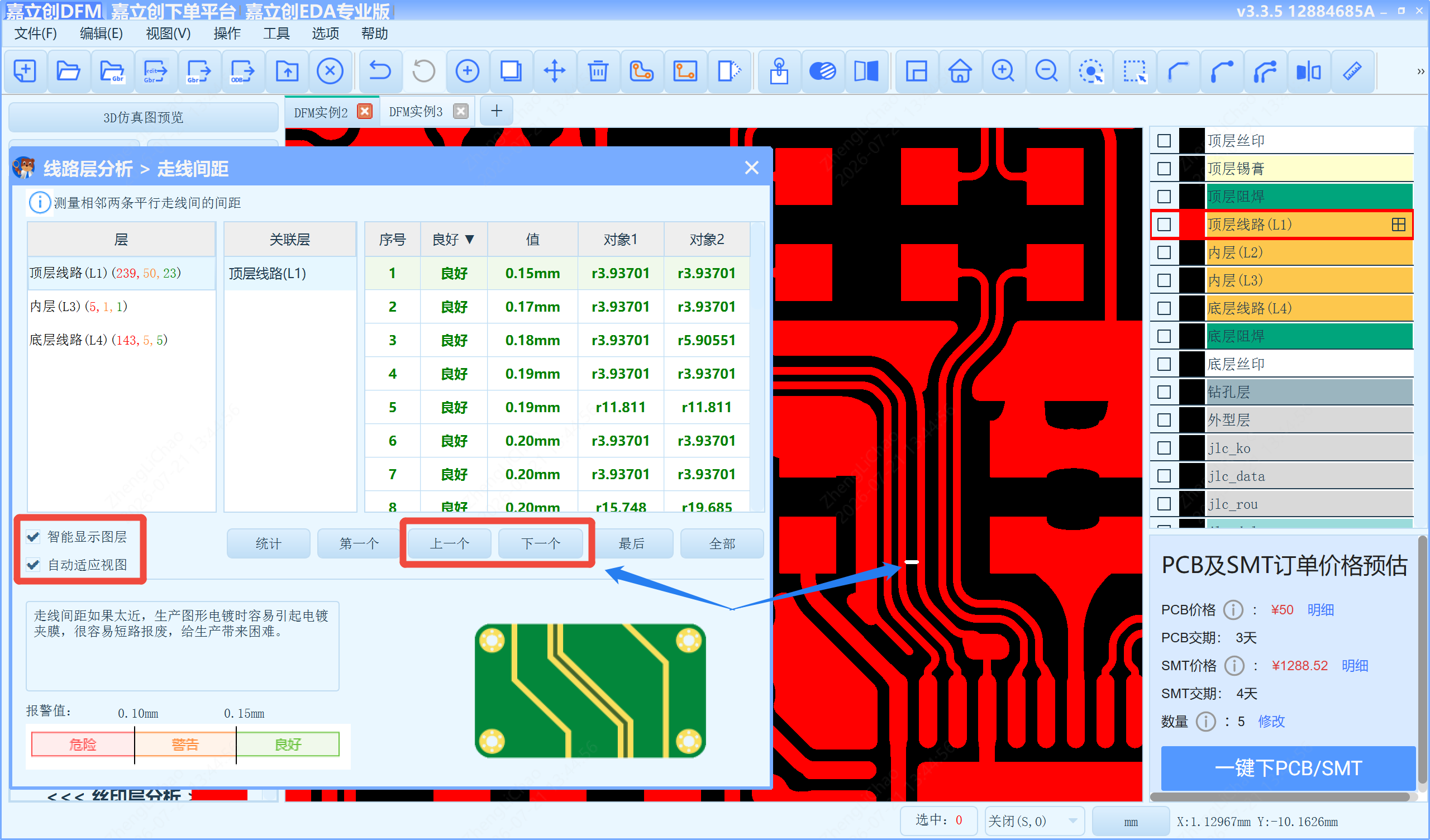

使用【上一个】和【下一个】可以依次定位检查结果。

查看图形时，可以使用以下显示选项：

• 【智能显示图层】：定位结果时，自动隐藏无关板层；
• 【自动适应视图】：定位结果时，自动调整图形缩放比例。

如果定位后图形中仍包含较多无关内容，可以手动关闭不需要查看的板层，并放大对应区域。

6. 理解结果记录

不同分析项目的结果记录可能包含以下字段：

①【全部】：结果等级过滤显示，显示当前记录属于危险、警告还是良好。

②【值】：显示当前项目的测量结果。

常见形式包括：

• 长度或间距；
• 百分比；
• 数量；
• 无具体数值的风险事件。

部分检查项目只判断是否存在某种图形或设计情况，因此可能不显示测量值。

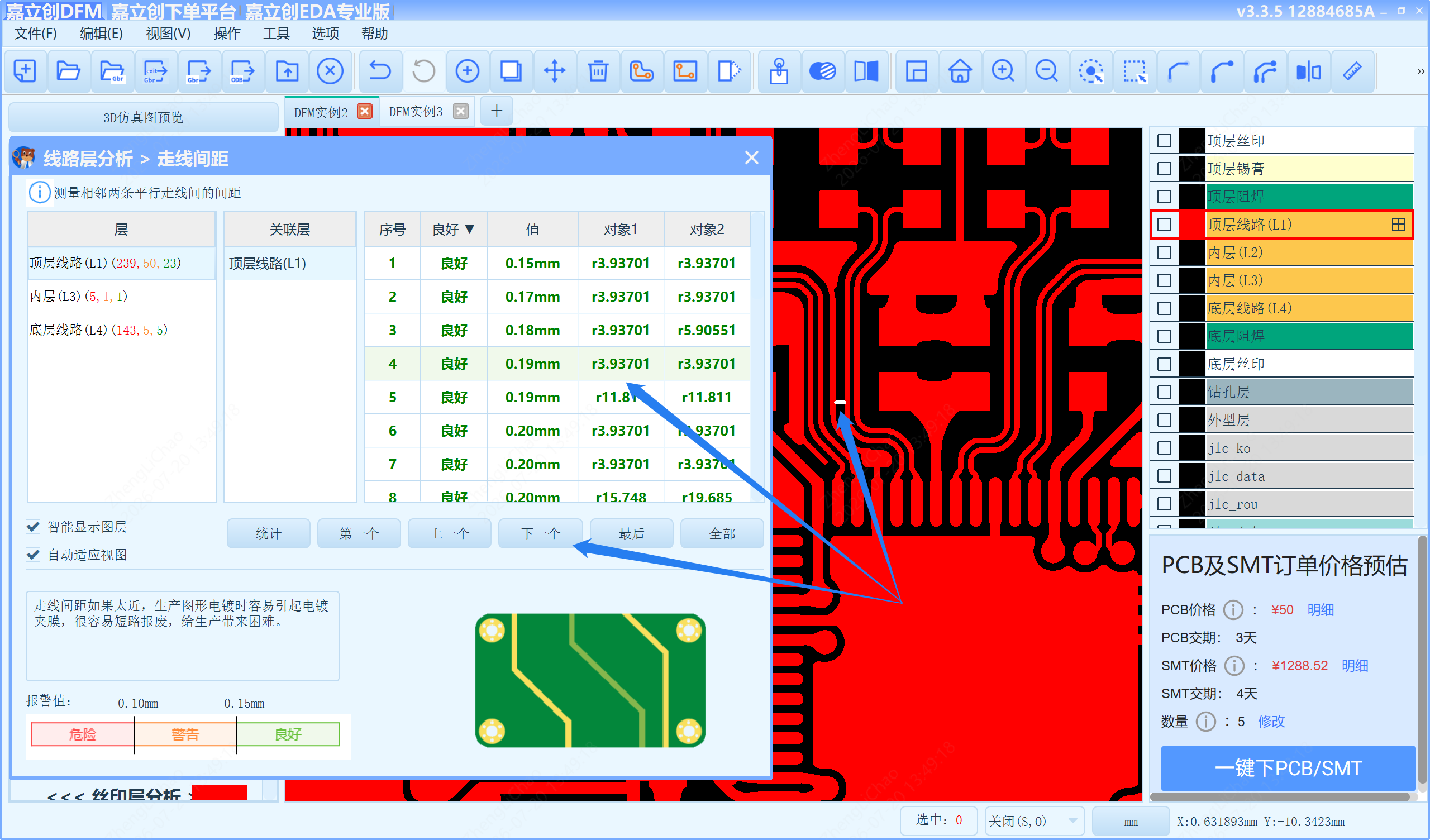

③对象1和对象2：显示参与当前测量或判断的对象。对象1和对象2只是用于区分两个参与对象，不代表风险高低、修改前后或主次关系。

对象通常分为以下几类：

• PCB几何图元：常见于线距、孔径、焊盘、阻焊等PCB检查项目，可能显示为DFM引擎使用的内部图形名称。

  r11.81：表示直径为11.81mil的圆形图元；如果该对象是走线，通常表示走线宽度约为11.81mil。rect20x30：表示尺寸约为20mil × 30mil的矩形图元。oval20x50：表示尺寸约为20mil × 50mil的长圆形图元。

• 元件对象：常见于SMT检查项目，通常显示元件位号，例如R10、C5、U1。

• 自定义或复杂图元：部分对象可能显示为不易直接理解的字符串，通常无法仅通过名称判断其具体含义。

• 空对象：部分检查项目只涉及一个对象，此时另一个对象可能显示为null或为空。

查看对象信息时，建议先确认当前检查项目，再单击对应结果，在图形区域查看对象的高亮位置，并结合测量值、单位和规则说明综合判断。例如，走线间距检查中的对象1和对象2通常代表参与间距测量的两条走线。

对象名称主要用于辅助识别和定位。对于无法直接理解的内部名称，应以图形区域中的实际位置和检查结果为准

7. 阅读风险说明和等级规则

结果详情页面通常会显示当前检查项目的功能说明、风险影响及等级判断规则。

查看某条风险时，建议依次确认：

• 当前项目检查的内容；
• 风险可能影响的制造或装配环节；
• 当前记录的实际测量值；
• 危险、警告和良好的划分条件；
• 当前设计是否采用特殊工艺或特殊结构。

同一个测量值在不同材料、板层结构或生产工艺下，可能需要采用不同的处理方式。因此，不建议只根据结果颜色直接修改设计。

8. 处理检查结果

对于危险或警告结果，可以按照以下流程处理。

第一步：确认文件解析是否正确

先确认PCB外形、板层、钻孔、BOM和坐标文件是否正常识别。

如果文件本身解析错误，应先解决文件问题，再判断检查结果。

第二步：确认风险位置和测量值

定位具体图形或元件，确认系统提示的位置与实际设计一致。

第三步：查看规则说明

了解该检查项目的判断条件，以及风险可能影响的制造或装配环节。

第四步：结合实际要求判断

根据PCB工艺、元件封装、产品用途和工程经验，判断是否需要：

• 修改设计文件；
• 调整BOM或坐标文件；
• 保留当前设计并进一步进行工程确认；
• 联系技术支持确认。

第五步：重新检查

如果修改了PCB、BOM或坐标文件，请重新导入修改后的文件并执行DFM检查。

修改前生成的检查结果不适用于修改后的文件。

9. 常见问题

①为什么同一项目有大量警告结果？

部分检查项目会对板上所有相关图形进行测量。可以先按照风险等级和板层筛选，再查看具有代表性的结果。

②为什么定位后看不到对应问题？

尝试启用【智能显示图层】和【自动适应视图】，或手动关闭无关板层并放大图形。

③为什么对象名称难以理解？

PCB结果中的对象名称可能是DFM引擎使用的内部图形名称。应结合图形定位和测量值查看，不需要仅根据对象名称判断风险。

④危险结果是否必须修改？

不一定。危险等级表示当前结果触发了相应规则，应优先确认，但是否修改仍需结合实际设计和生产工艺判断。

如果检查结果与实际情况不符，或您对检查规则、判断阈值和提示内容有建议，欢迎联系技术支持反馈。我们会结合实际案例持续优化检查规则和使用体验。
