嘉立创DFM网页端快速入门

摘要：嘉立创DFM在线版无需安装客户端，通过浏览器即可使用。本文介绍在线版的基本操作流程，包括文件准备、文件上传、自动解析及检查结果查看，帮助用户快速完成首次DFM检查。

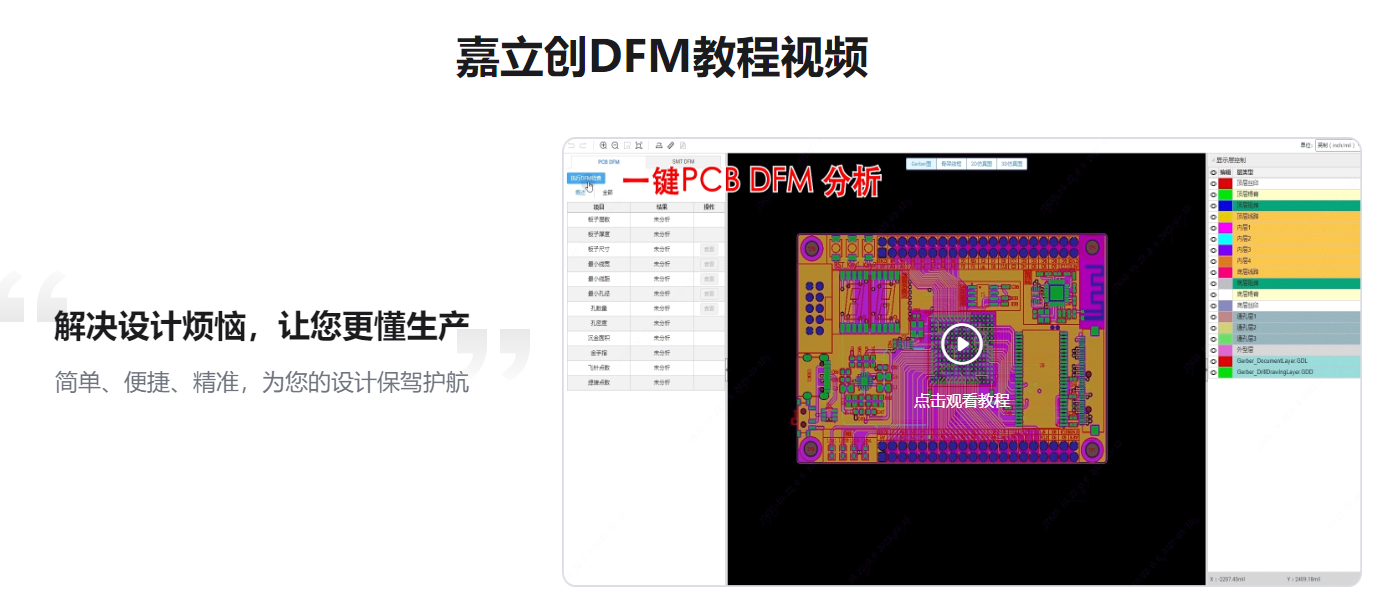

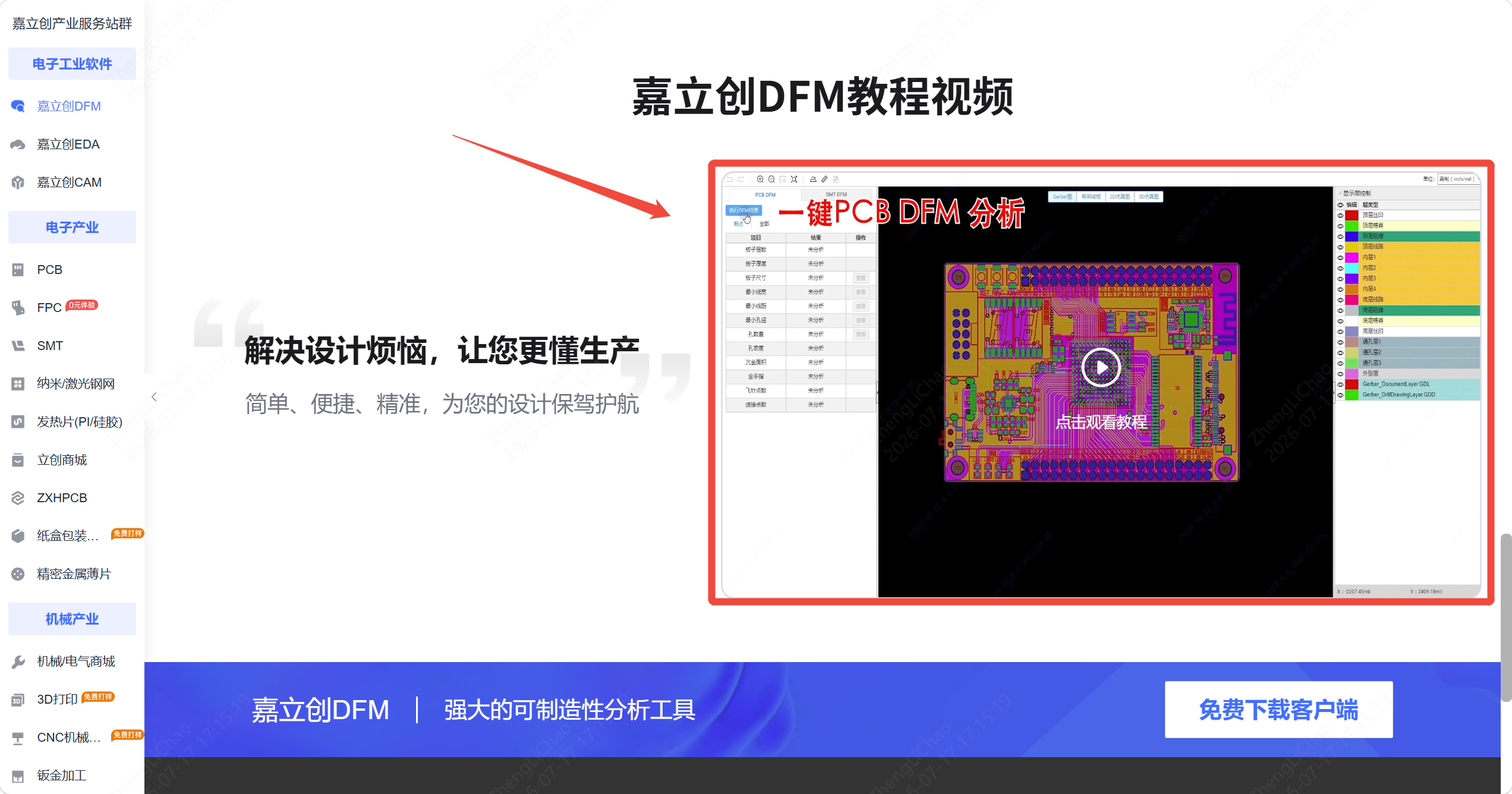

视频教程：3分钟学会DFM检查 快速定位PCB/PCBA设计问题（点击跳转）

1. 准备文件

使用前，请准备需要检查的PCB生产文件或PCB源文件。具体支持格式请参阅《嘉立创DFM支持的文件格式》。

文件上传要求：

• 将需要检查的文件整理为ZIP或RAR压缩包；
• 单个压缩包不超过100MB；
• 一个压缩包只保留一套PCB工程或Gerber文件；
• 进行SMT检查时，还需准备对应的BOM和坐标文件。

注意：PCB检查与SMT检查所需文件不同。仅上传Gerber文件时，系统主要进行PCB制造相关分析；SMT相关文件请根据页面提示继续导入。

2. 上传文件

在浏览器中打开嘉立创DFM官网：https://www.jlc-dfm.com

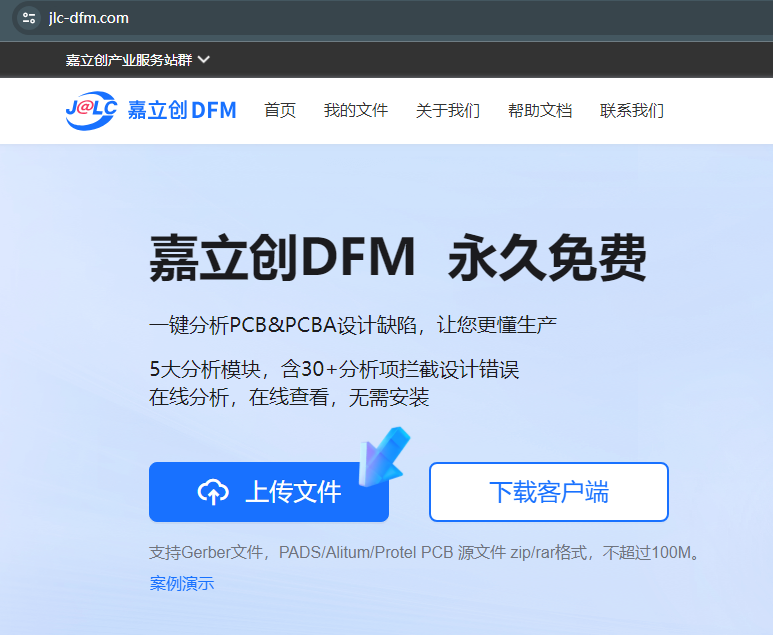

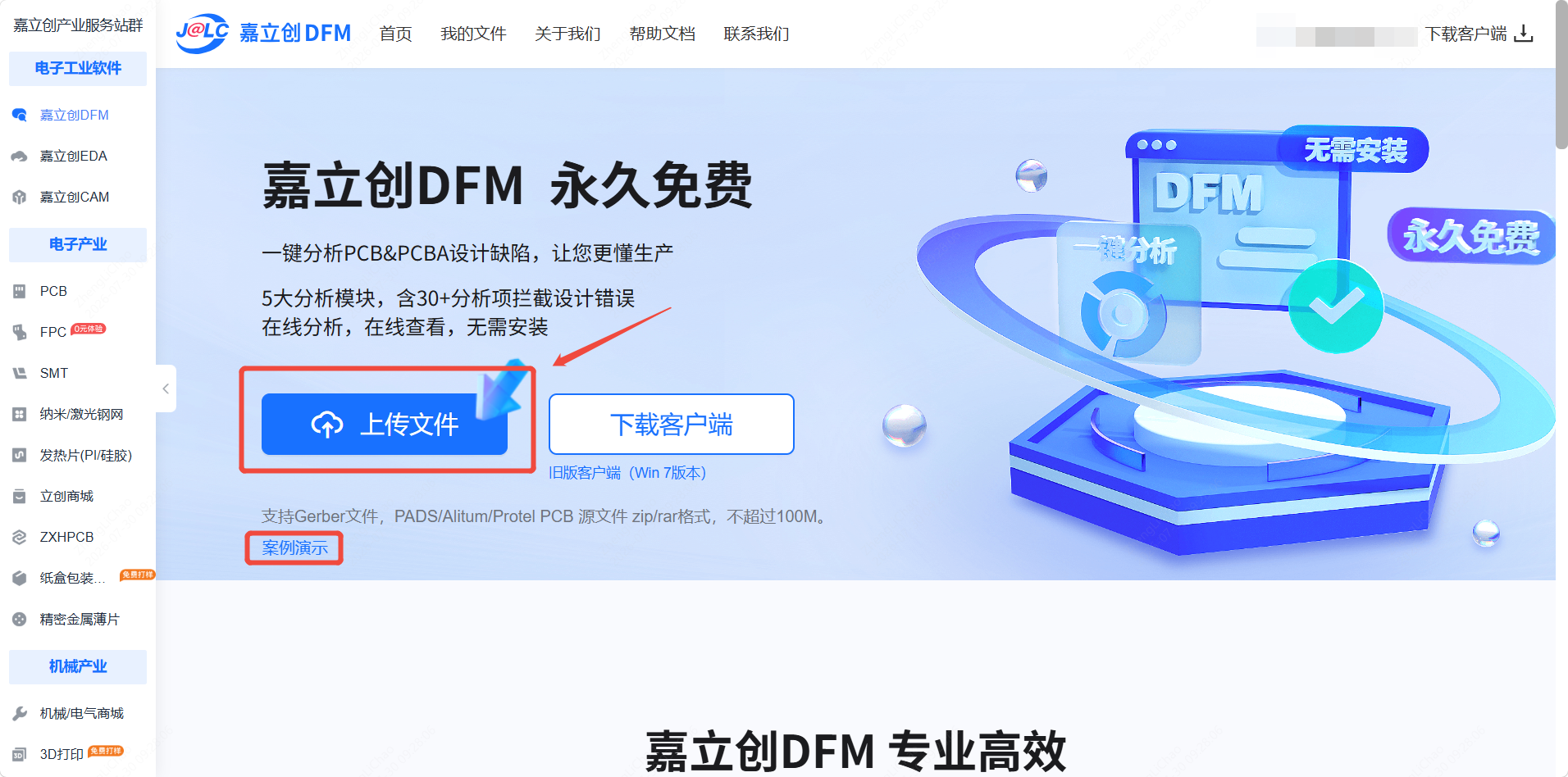

进入首页后，单击「上传文件」并选择已准备的压缩包。

上传文件并执行DFM检查前，请先登录嘉立创账号。未登录时，系统将提示您完成登录。

如需先熟悉软件操作界面，也可以使用首页的「案例演示」功能。

3. 等待文件解析

上传完成后，系统会自动解析文件并进行DFM分析。

分析所需时间与文件大小、图形复杂度及当前网络状态有关。在分析完成前，请勿关闭当前页面或重复上传同一文件。

如果系统提示文件解析失败，可以依次检查：

• 压缩包是否损坏；
• 压缩包格式是否符合要求；
• 压缩包中是否包含多套PCB文件；
• PCB文件是否完整。

4. 进入DFM分析界面

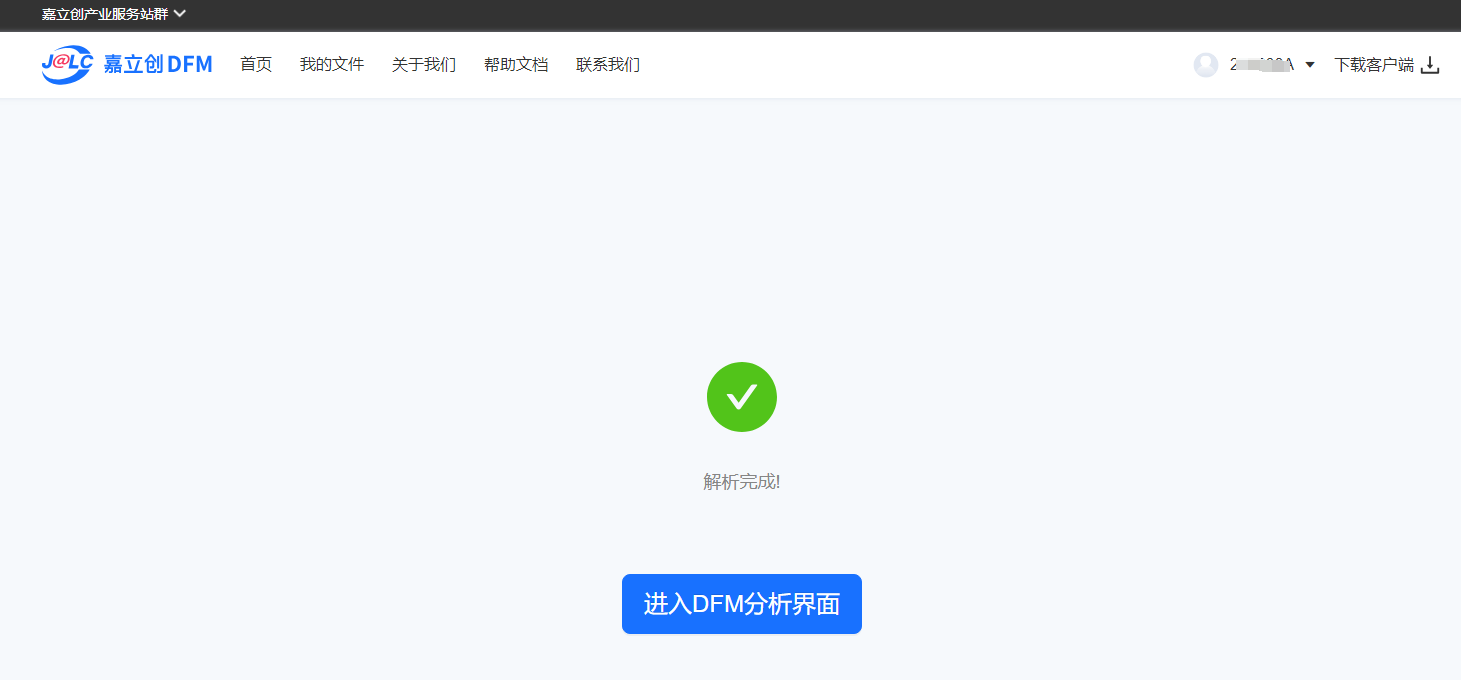

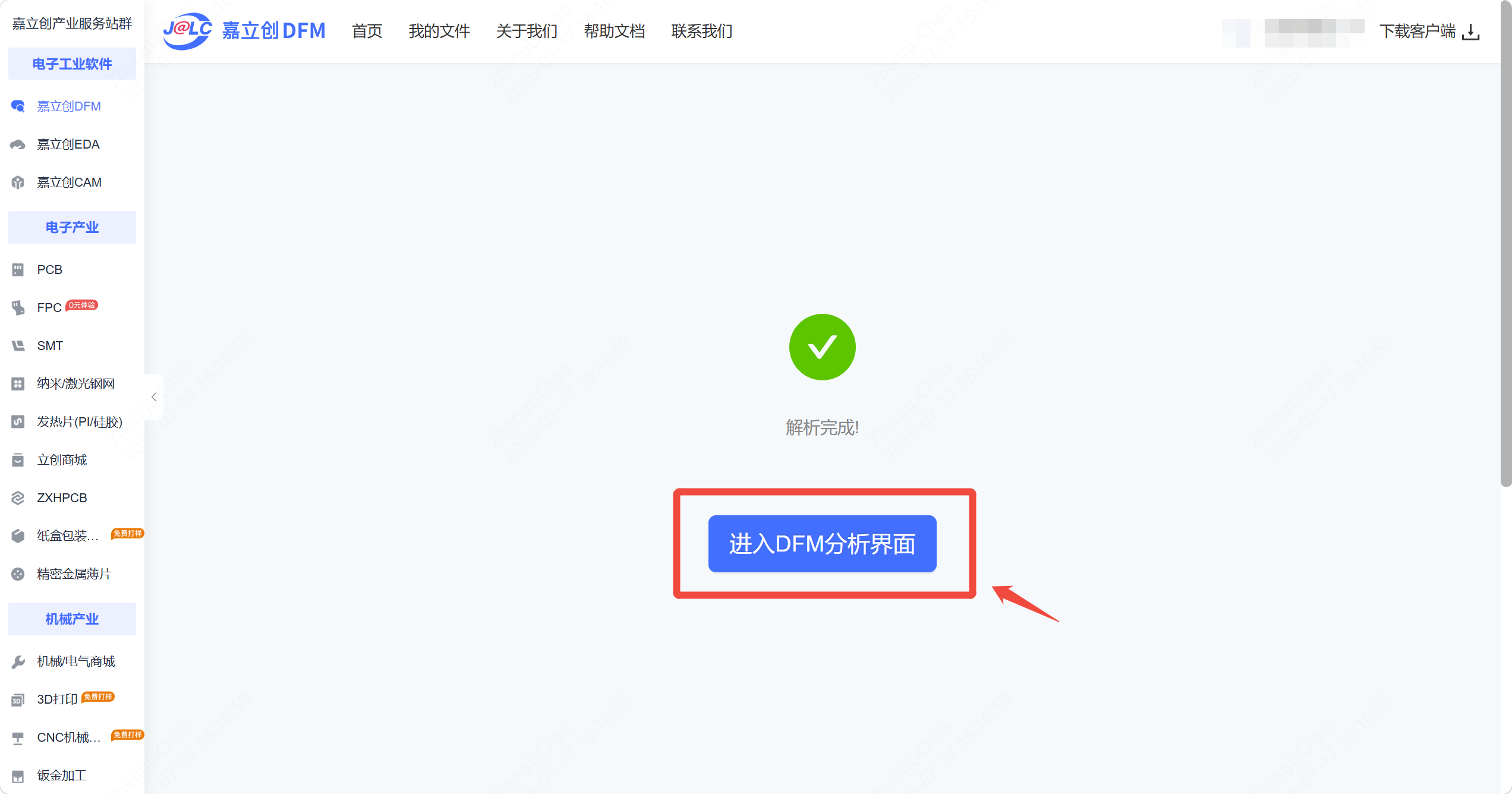

析完成后，单击页面中的「进入DFM分析界面」，即可进入检查结果页面。

进入分析界面后，可以查看PCB图形、板层信息、PCB制造及SMT装配相关检查结果，以及风险项目对应的位置。

5.执行DFM检查

进入DFM分析界面后，建议先确认PCB图形、板层及当前项目文件是否正确。确认无误后再「执行DFM检查」。

检查过程中，系统会根据导入的设计文件及所选检查项目，对PCB制造或SMT装配相关内容进行分析。

检查完成后，即可查看对应的检查结果。

6. 查看检查结果

选择对应的PCB/SMT检查项目，即可在图形区域定位相关问题，并查看具体提示信息。

关于风险等级、问题定位及处理方法，请参阅《嘉立创DFM查看与处理检查结果》。

7. 常见问题

① 系统提示「有多个PCB源文件或Gerber文件」

检查压缩包中是否包含多个PCB源文件、多套Gerber文件，或其他工程的备份文件。一个压缩包中建议只保留本次需要检查的一套PCB文件。

具体操作请参阅《为什么提示“有多个PCB源文件或Gerber文件”》。

② 上传后文件解析失败

先确认压缩包能够正常解压，再检查文件类型、文件完整性和压缩包目录结构。仍无法解析时，可以根据页面提示重新整理文件。

③ 修改文件后是否需要重新检查

需要。DFM检查结果与上传文件对应，设计文件、BOM或坐标文件修改后，应重新上传并生成新的检查结果。
