拼板-悬空位有效连接宽度太窄
创建时间：2026-04-28 15:15
295
0
文档错误过时,
我要反馈
创建时间：2026-04-28 15:15
295
0
295
0
文档错误过时,
问题现像

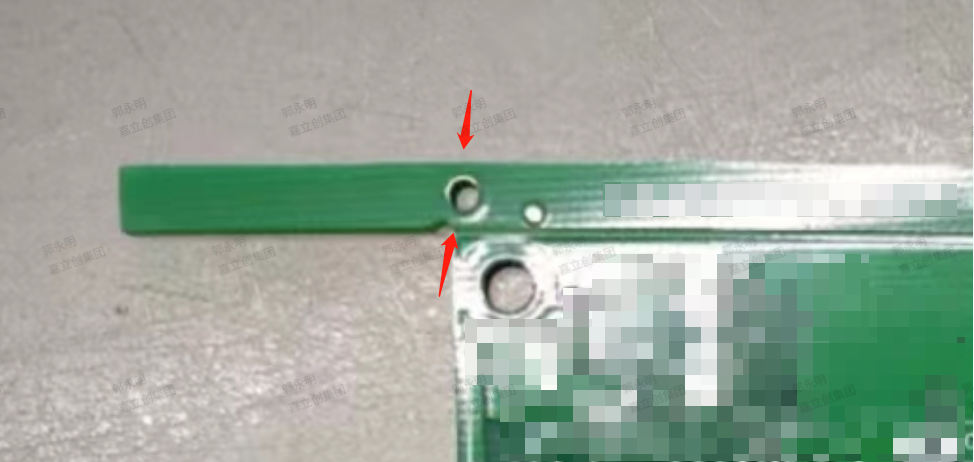

如下图所示，工艺边伸长去老长一段悬空，如果这伸出去的部分很细，是很容易折断的，箭头所指的位置钻了一个孔，让有效的连接支撑宽度变得更小，更加剧了这个问题。
良好的示例

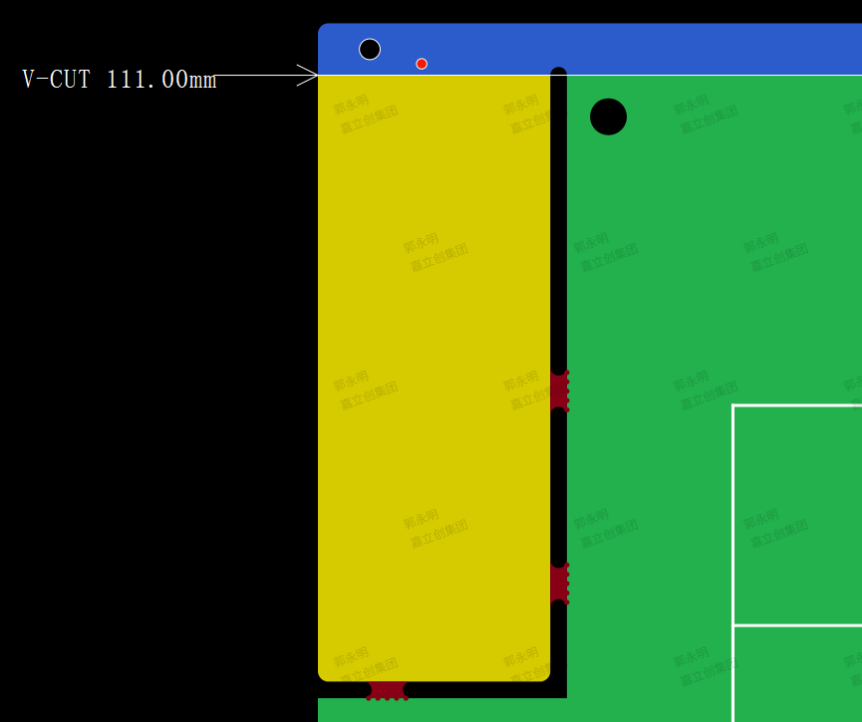

这种悬空伸出去的细长条，通过加光板，配邮票孔增加支撑强度，如下图

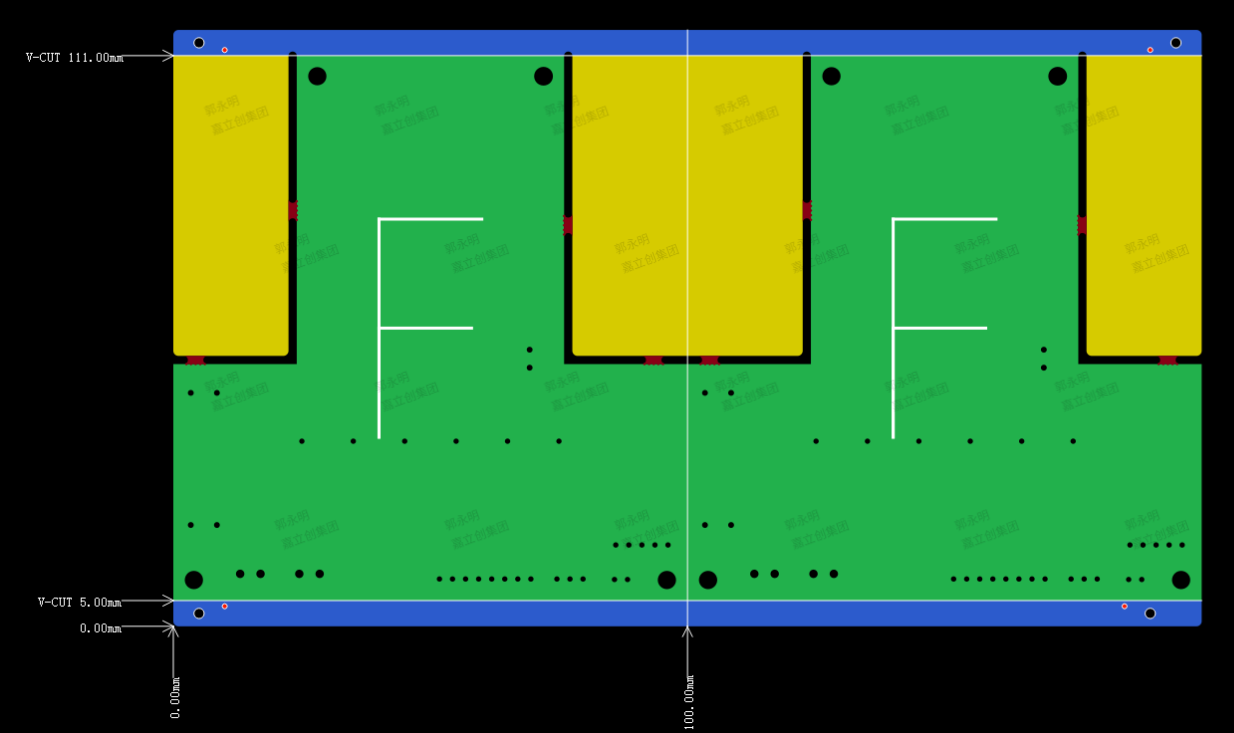

改进的拼板
下面再列其它改进的拼板案例
