摘要:拼板中,VCUT连接位的有效总宽度占整板对应方向总长度的比例过小时,V割后容易从连接处折断。本文通过案例介绍改用单向VCUT、局部锣空及增加辅助工艺边的改进方法。
1. 问题现象

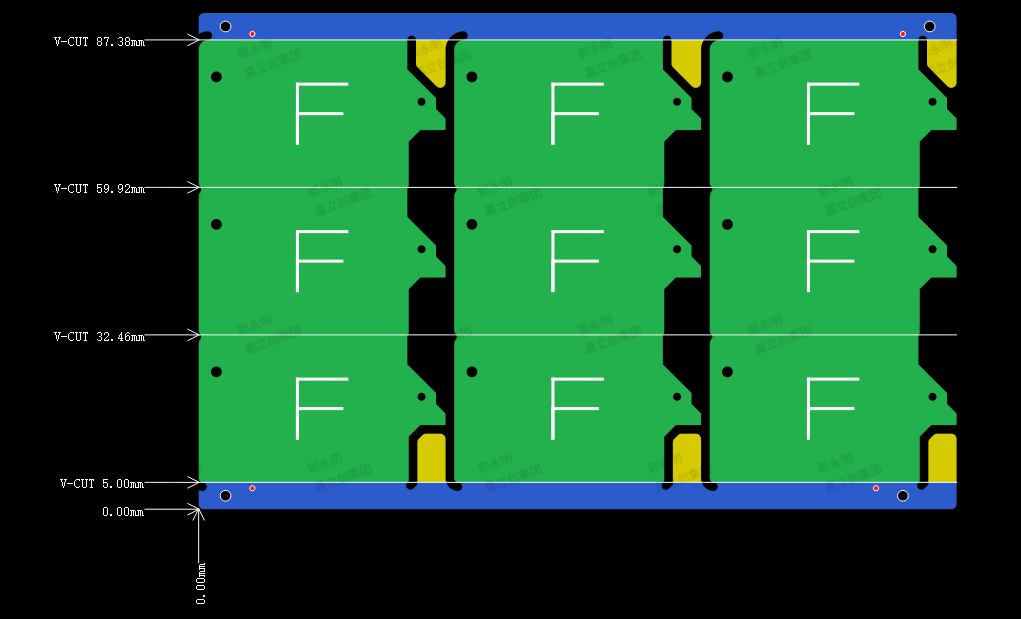

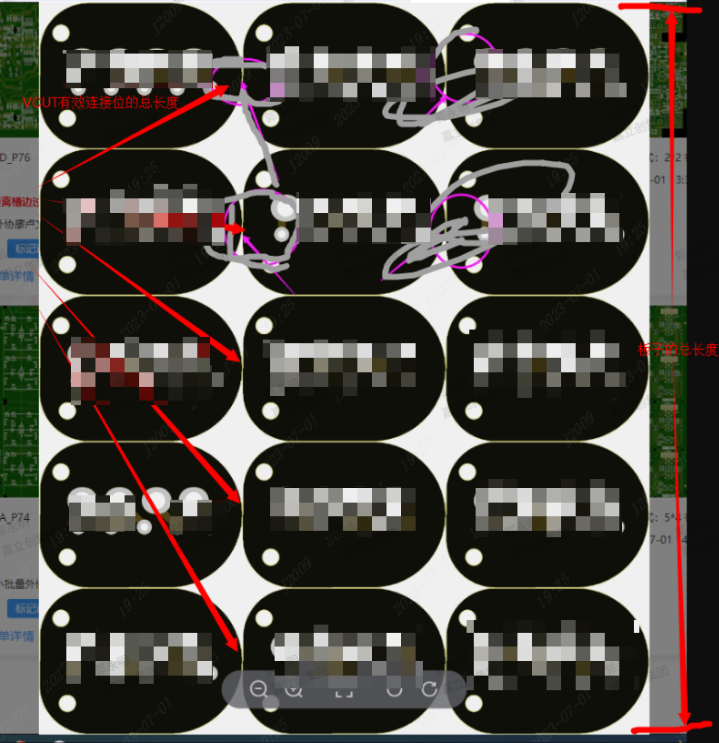

如下图所示,这种拼板结构中,实际承担连接作用的VCUT部分较少,有效连接总宽度占整板对应方向总长度的比例较小。完成V割后,连接处强度不足,板子容易从这里折断。


2. 改进方法
1. 改为单向VCUT,连接较少的位置采用锣空

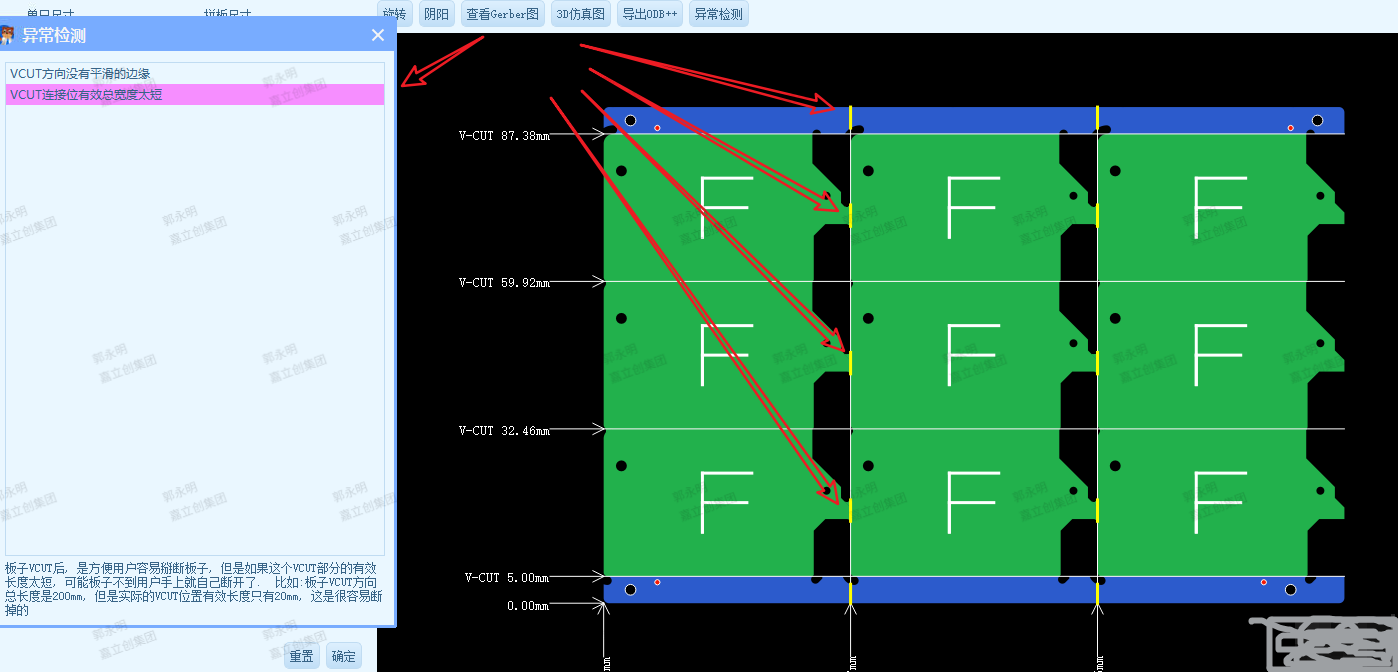

针对本案例,可保留一个方向的VCUT,将另一方向连接位较少的部分改为锣空,如下图所示。
虽然改进后主要由两条工艺边承担三列板子的连接,但相比原有的VCUT连接方式,本案例中的结构更不容易折断。

2. 尺寸较长时,在中间增加辅助工艺边

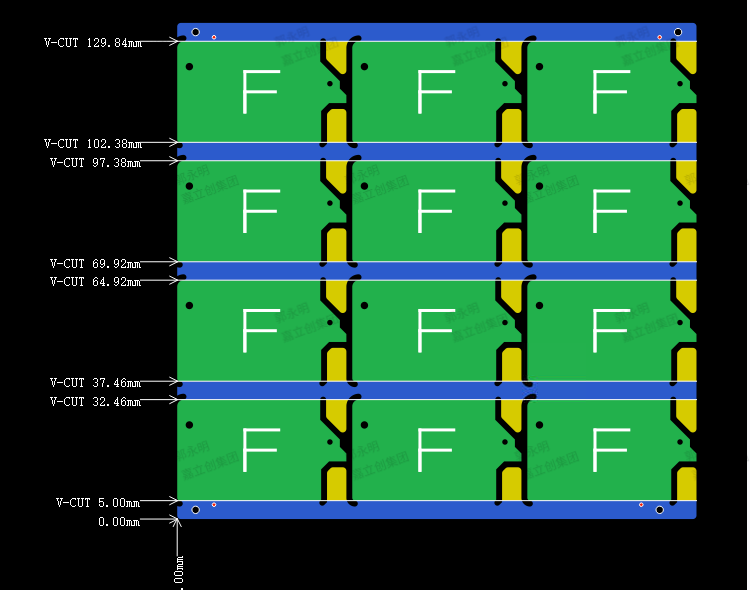

如果拼板Y方向尺寸较长,仅依靠两侧工艺边支撑仍显单薄,可在中间增加辅助工艺边,提高整板的连接强度,如下图所示。
