设计优化:提供拼板参照图注意事项
2019-05-30 21:19 23126 0

我们以满足客户需求为服务宗旨,对于客户出货方式提供单片与拼板出货方式,其中提供多种拼板方式,满足客户的不同需求,目前我们制作的拼板主要是"V割"或"邮票孔",客户可以参考自行拼板,也可以下单选择由嘉立创拼板。

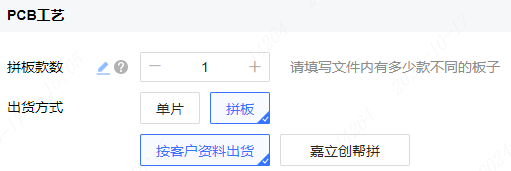

在此重点说明"按客户拼版资料出货",也就是客户提供拼版图参考拼板, 在实际生产中出现以下问题:


 客户提供的拼板图没有光点定位孔等指示数据,实板也没有光点和定位孔导致SMT不便组装

 改善优化方案需要加光点定位孔的,请在客供拼板图中标示清楚(若没有标示,我们不添加。若标示不清楚的,我们自行选位置添加)

 客户提供的拼板图不规范,实板生产出现V偏断板等品质不良

 改善优化方案当发现拼板图中会出现连接不良的,我们适当调整或添加连接位

 客户提供的拼板图不规范,实板生产出现锣坏光点等品质不良

 改善优化方案当发现拼板图中会出现破坏光点或定位孔/工艺边的,我们适当调整或移动光点/定位孔位置


再次强调:

1)对于参考图中没有的MARK点及定位孔,成品板将不会在工艺边添加,请一定要把参照图所需要的数据绘完整

2)对于提供参考图中有MARK点及定位孔,其位置因图片没法看出详细尺寸位置,我们只能自行选位置添加(若对尺寸位置有严格要求的,请您在文件中自行添加好)

3)对于提供拼板图中可能出现断板等品质不良的,我们工程发现了会适当调整(如添加连接位,移动光点、定位孔等)


按拼板参考图来拼板是协助附加项目,我们不能保证发现所有拼板不合理情况,因此在我们工程拼板后请确认生产稿仔细检查拼板,有问题请反馈我们调整。对于因实际拼板未符合您的拼板图要求的,不接受拒收PCB。
