技术指导:Protel 99SE输出Gerber文件步骤
2019-08-24 17:56 43435 4

Protel 99SE是ProklTechnology公司基于Windows环境下开发的电路板设计软件,不同版本之间存在不兼容的情况。为此我们建议尽量用原设计版本输出Gerber,以保证输出的图形符合您的设计要求。

统计客户的反馈,在输出Gerber前有如下两点请重点留意:

重点提示1:AD等软件外形层及非金属化孔及槽的标准及规范点击查看详情

① 需要加工的槽孔跟板子唯一的外形层放在同一层

② 槽孔与外形规范设计且能有效输出


重点提示2:AD输出Gerber前确认过孔是开窗、盖油还是塞油点击查看详情

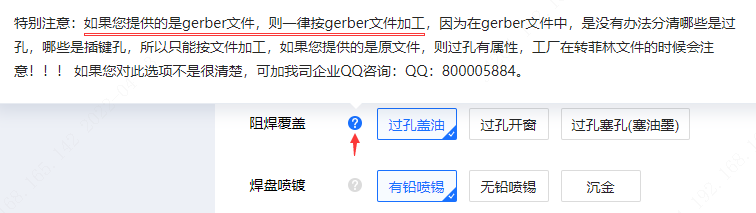

① 对于输出Gerber下单的,嘉立创下单平台选择的"过孔盖油"或"过孔开窗"选项无效,过孔属性依Gerber文件为准

② 大多数的客户要求过孔盖油,而Protel 99SE默认输出的资料是过孔开窗的,因此输出Gerber前需要处理好(下面介绍过孔盖油处理方法)

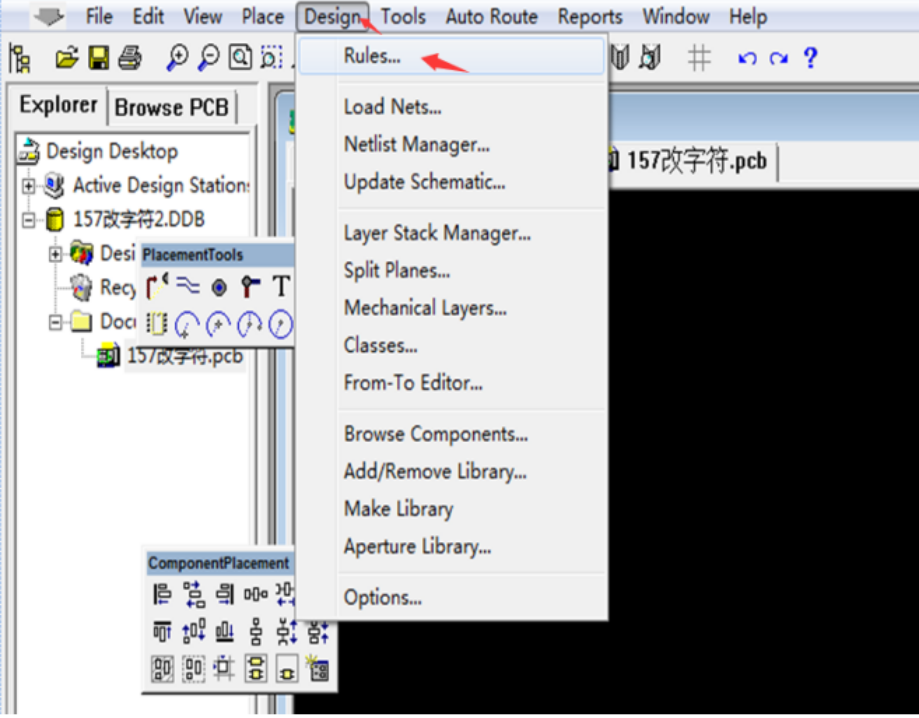

1. 打开文件,在菜单项中选择Design-Rules,然后在新打开的菜单中选择"SolerMaskExpansion..."双击点开

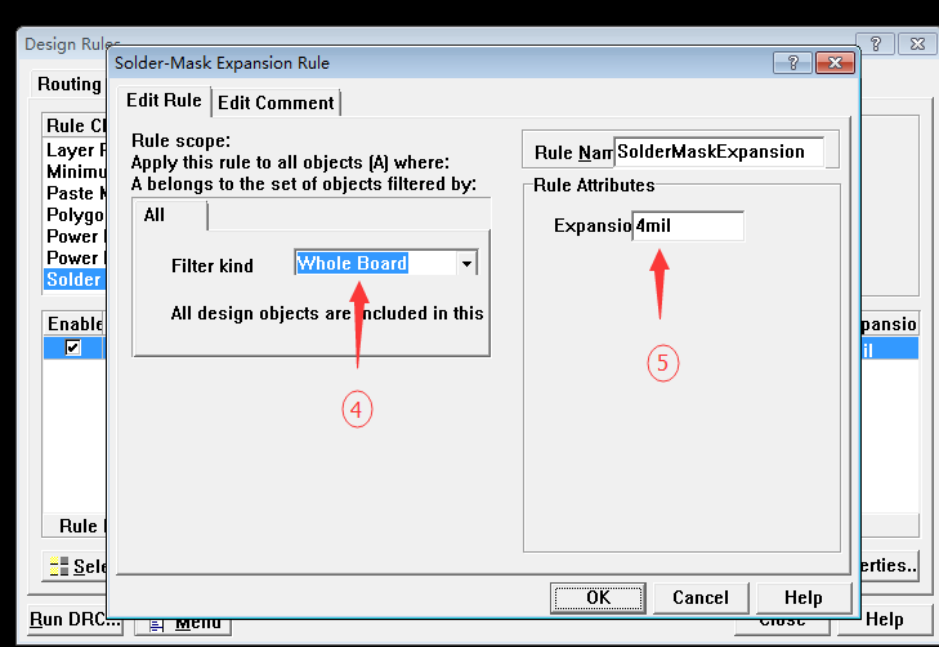

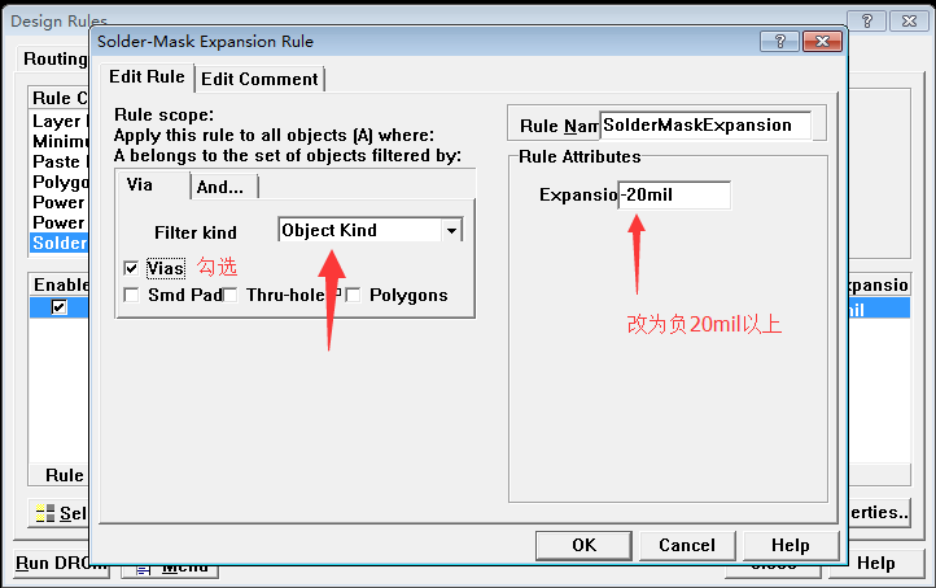

2. 在Solder-Mask Expansion Rule菜单中按图示操作处理,就完成了所有过孔盖油的操作了

..输出Gerber文件五步骤..


一、定义原点:在Edit菜单中选择Origin-Set (快捷键E-O-S)定好原点,一般放在左下角附近即可。

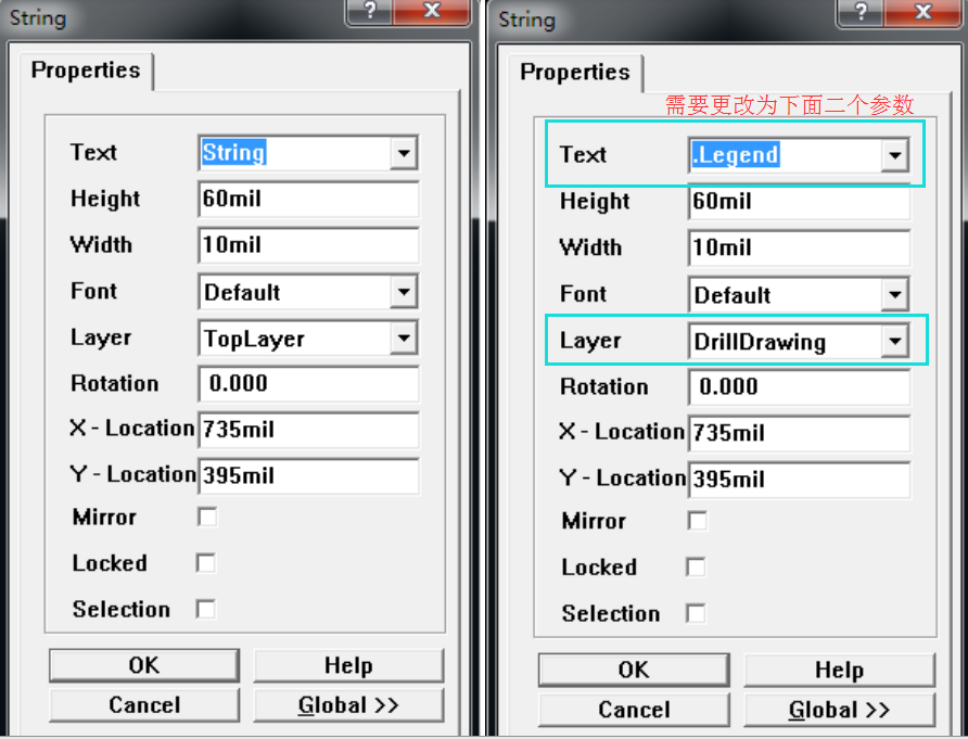

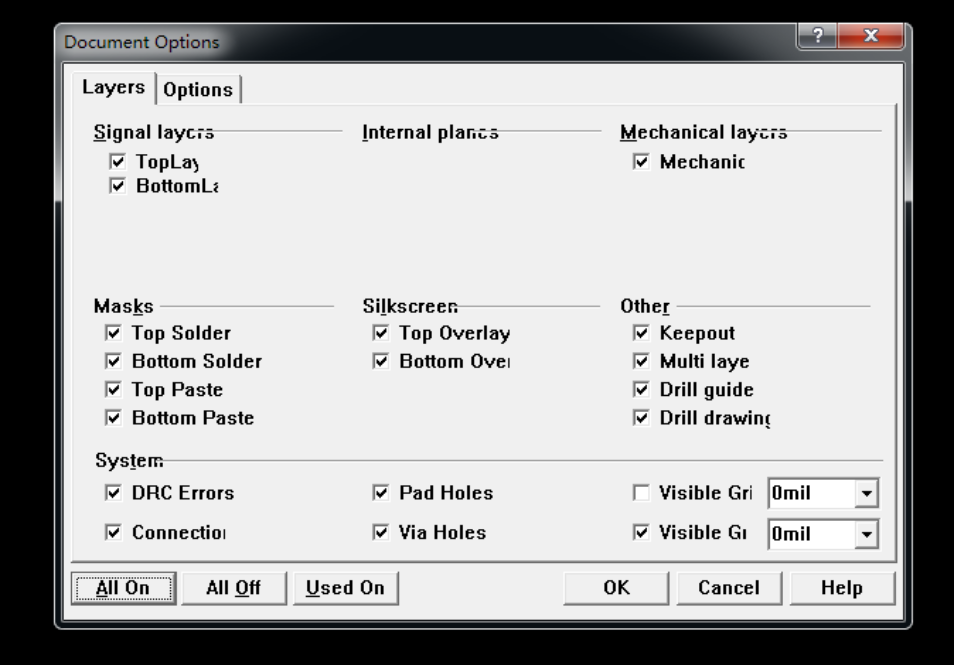

二、放置分孔图表:在Place菜单中选择String放置“.Legend”(快捷键P-S)在DrillDrawing(分孔图层),位置在板子右边或上方。

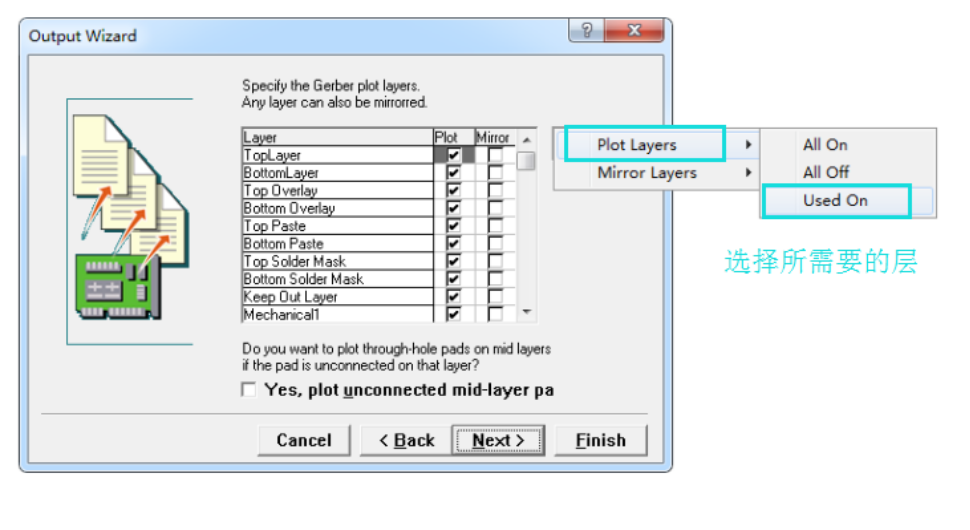

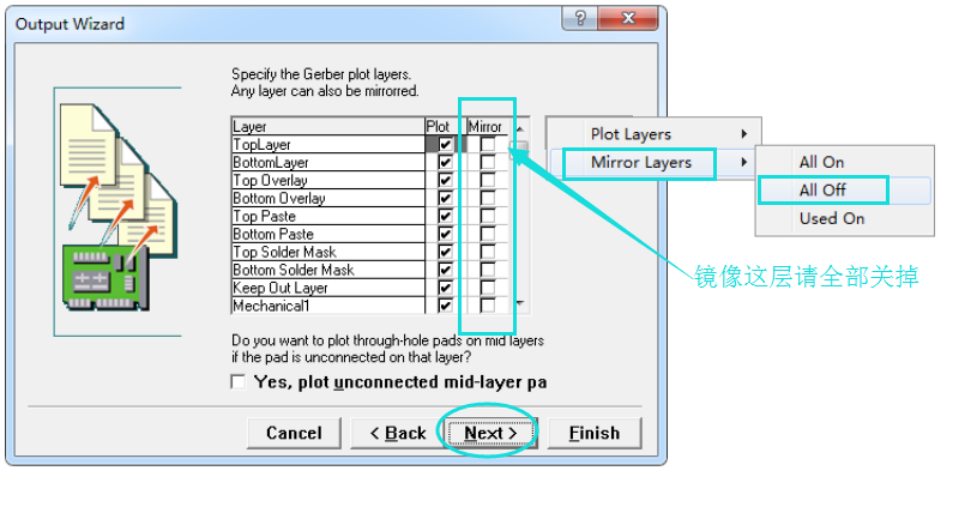

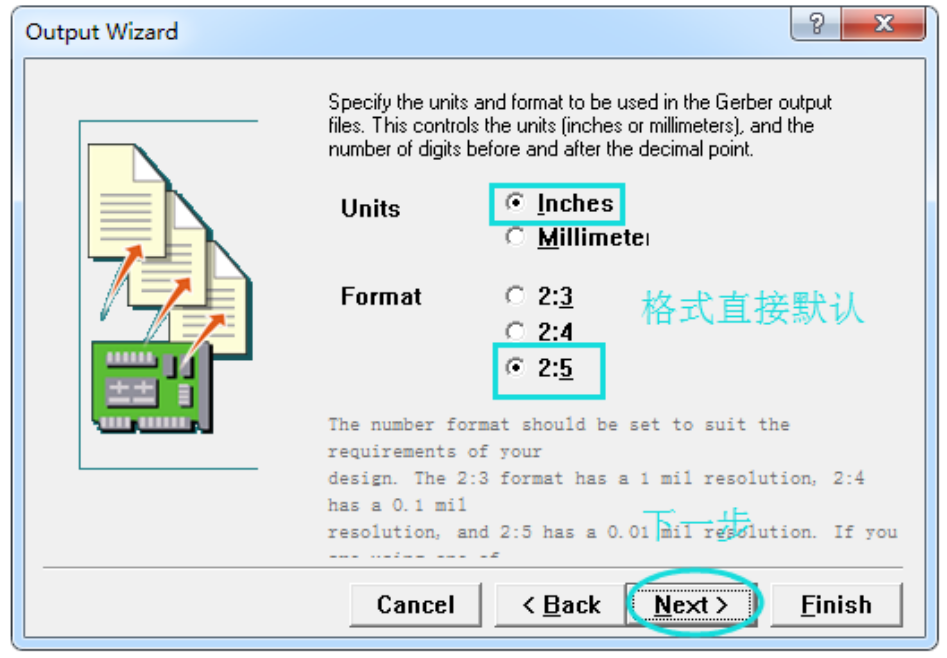

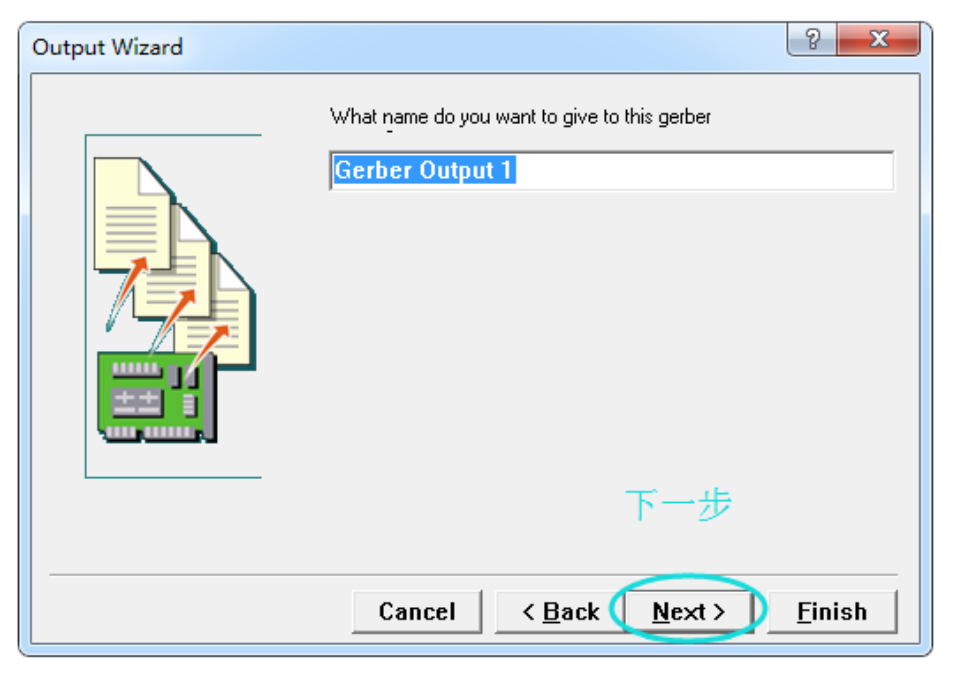

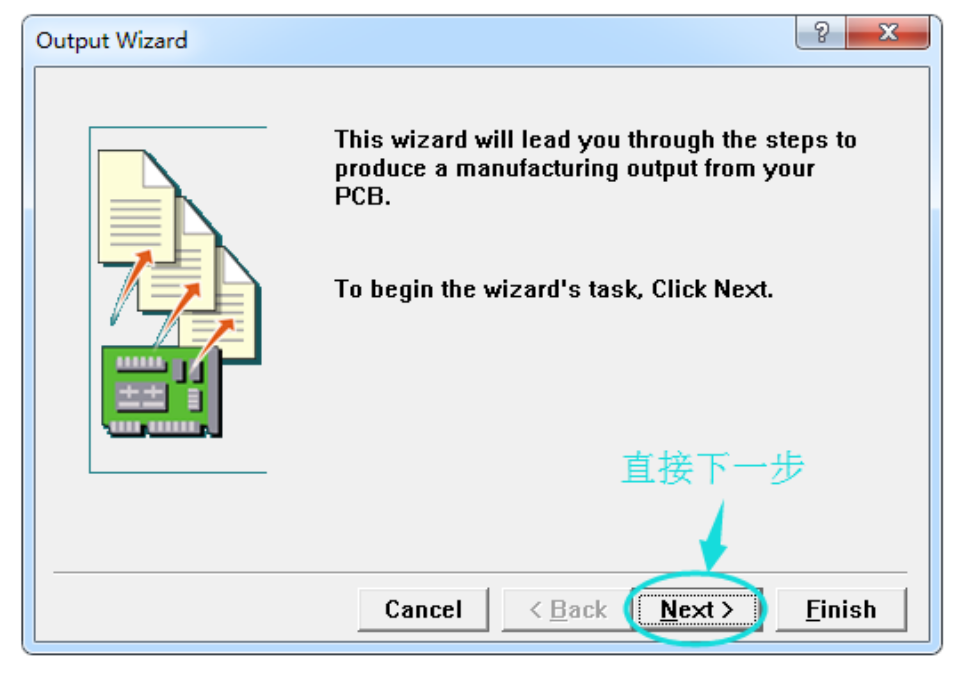

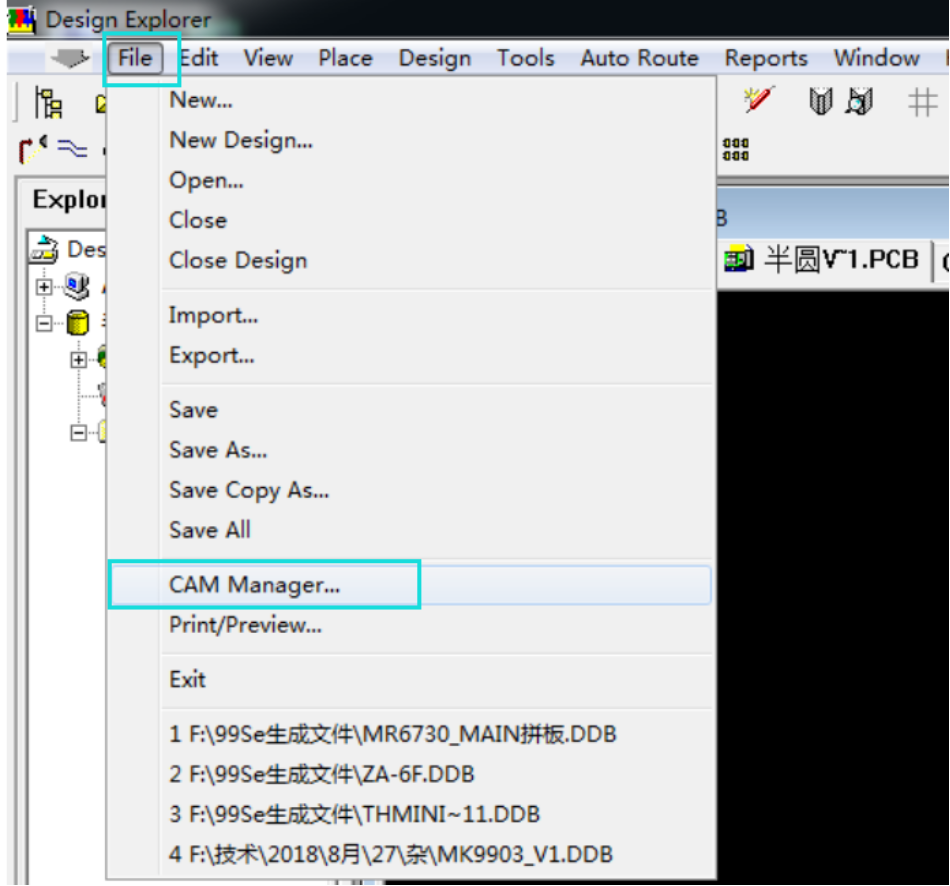

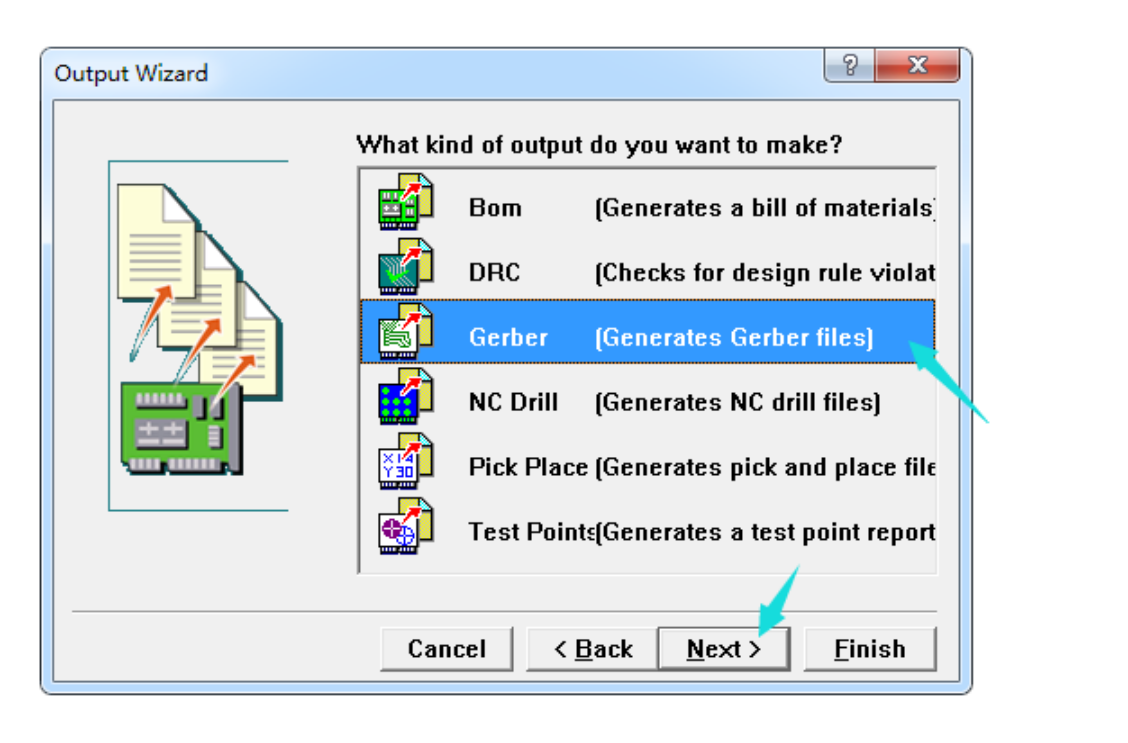

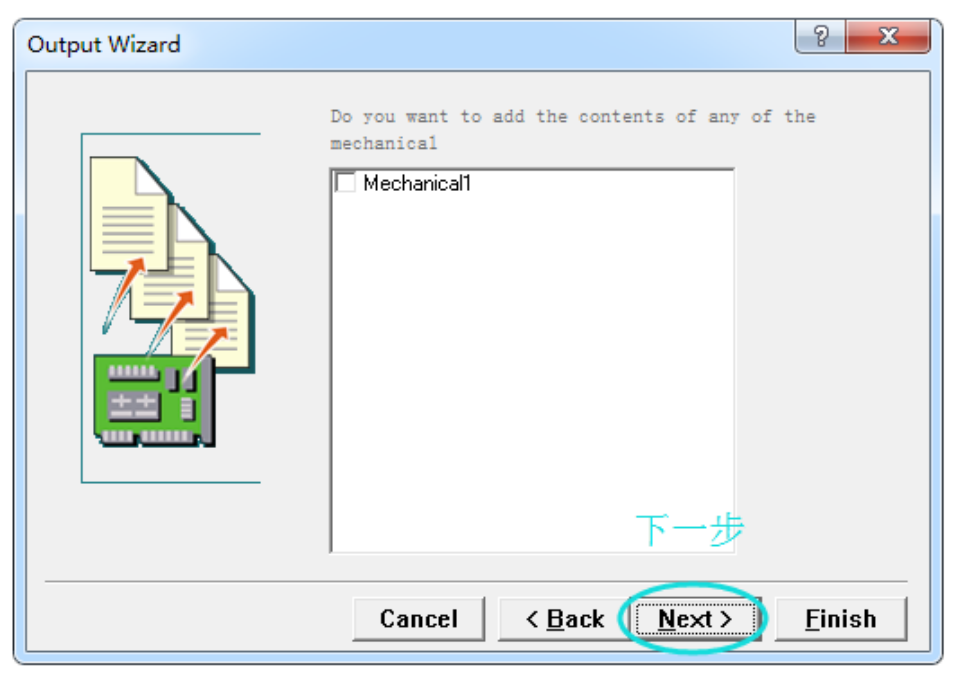

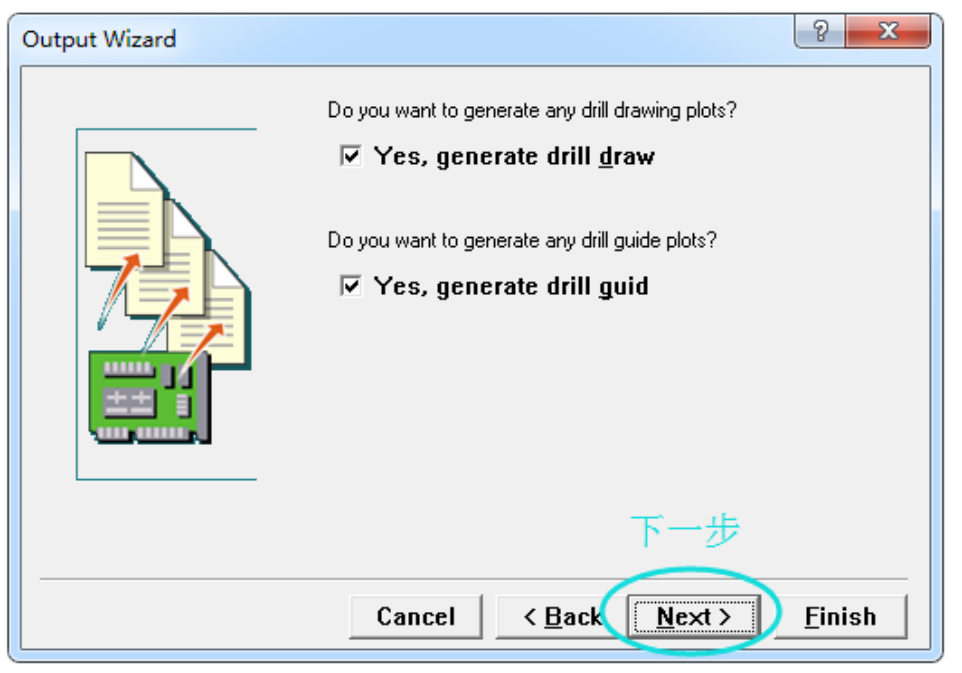

三、输出Gerber:在File菜单中选择CAM Manager...输出Gerber

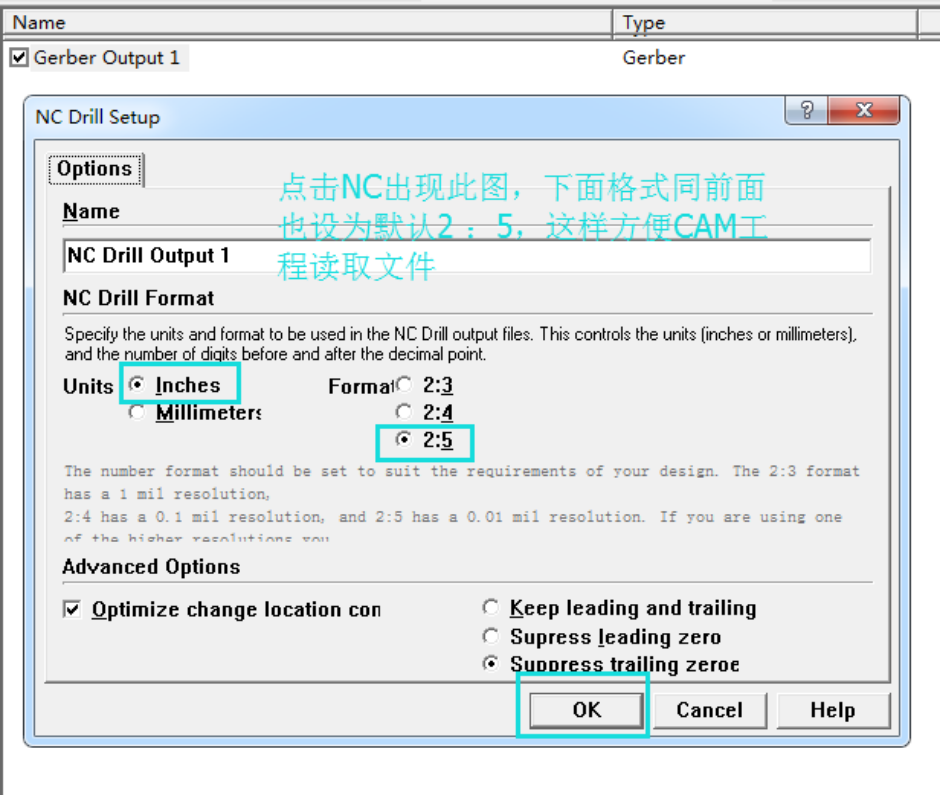

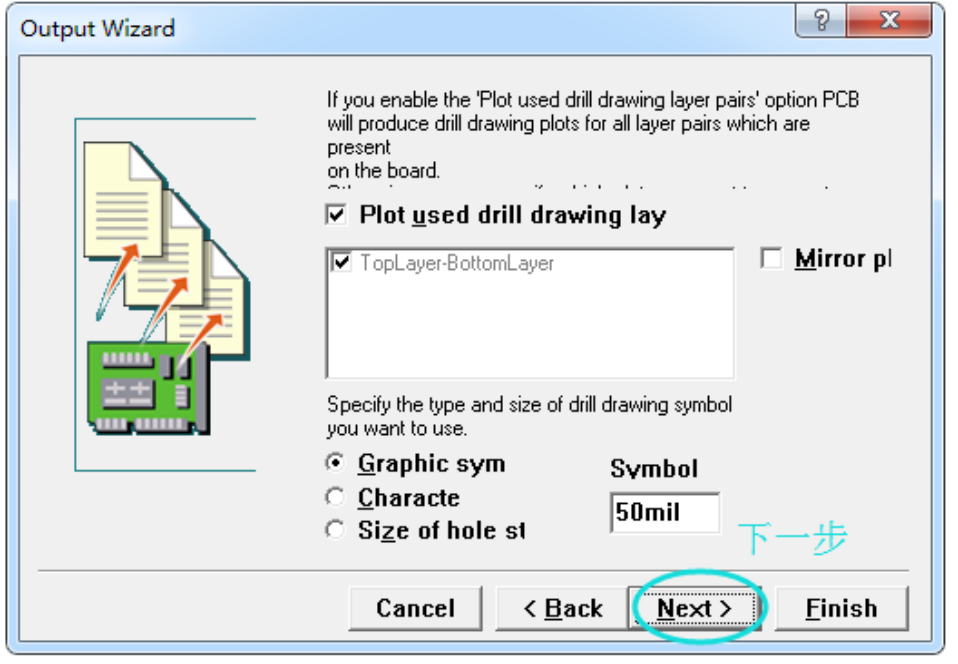

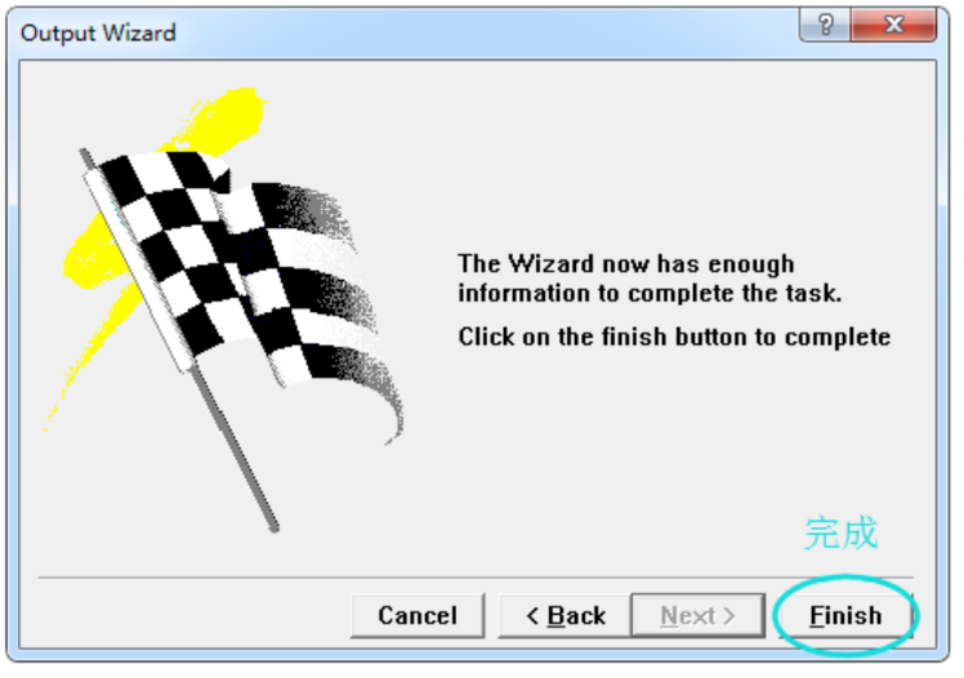

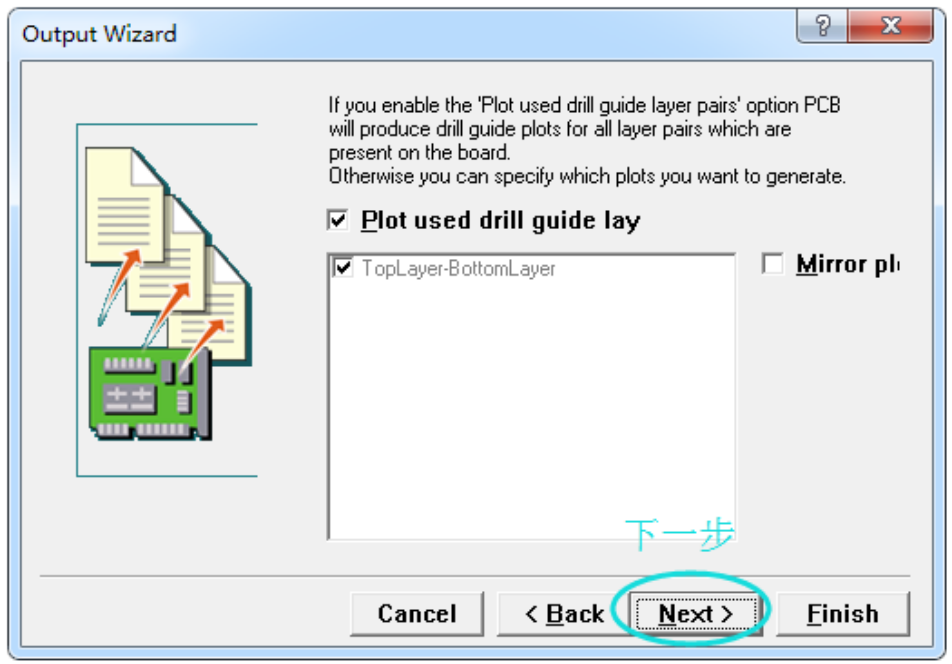

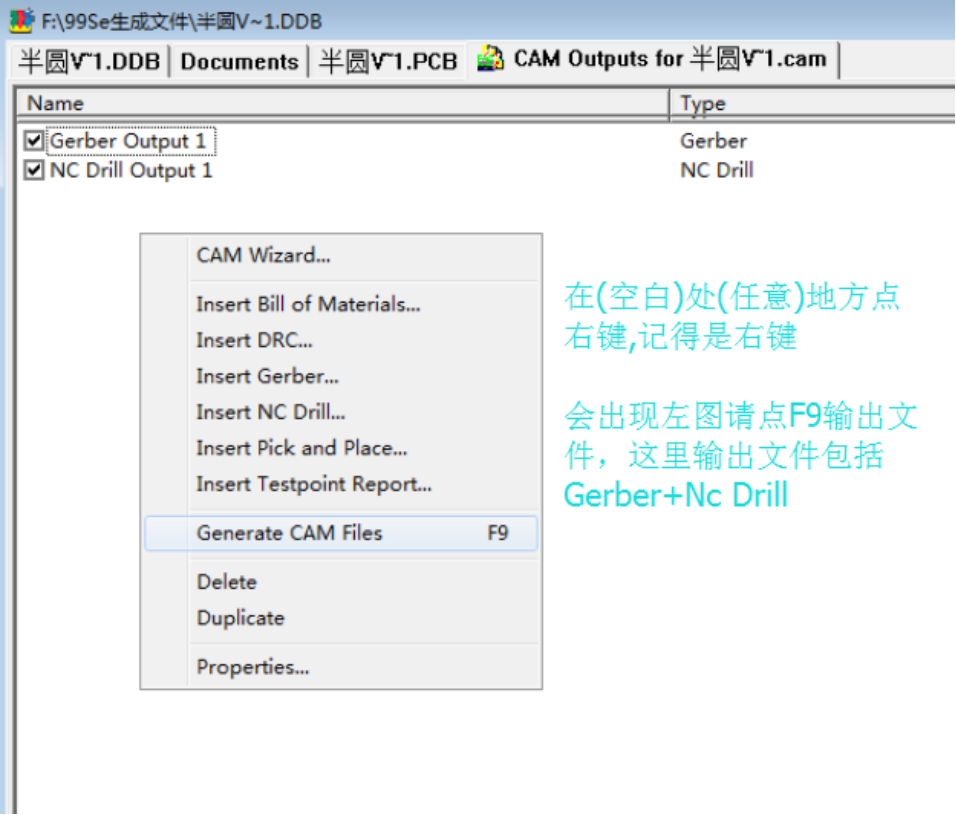

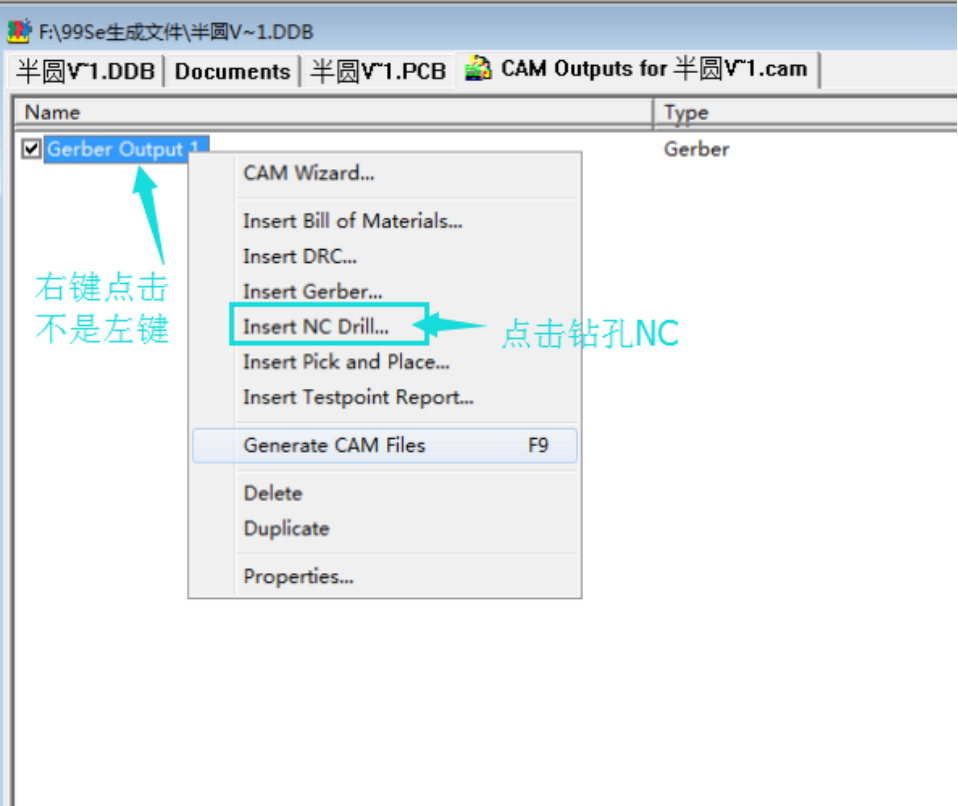

四、输出钻孔:在输出Gerber菜单中右键选择Insert NC Drill...输出钻孔

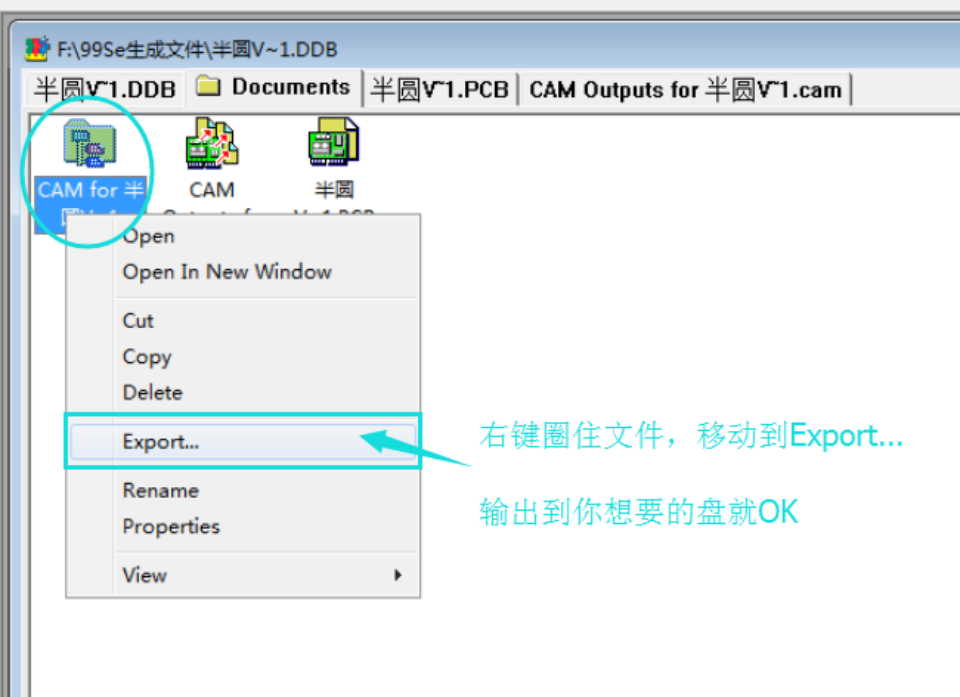

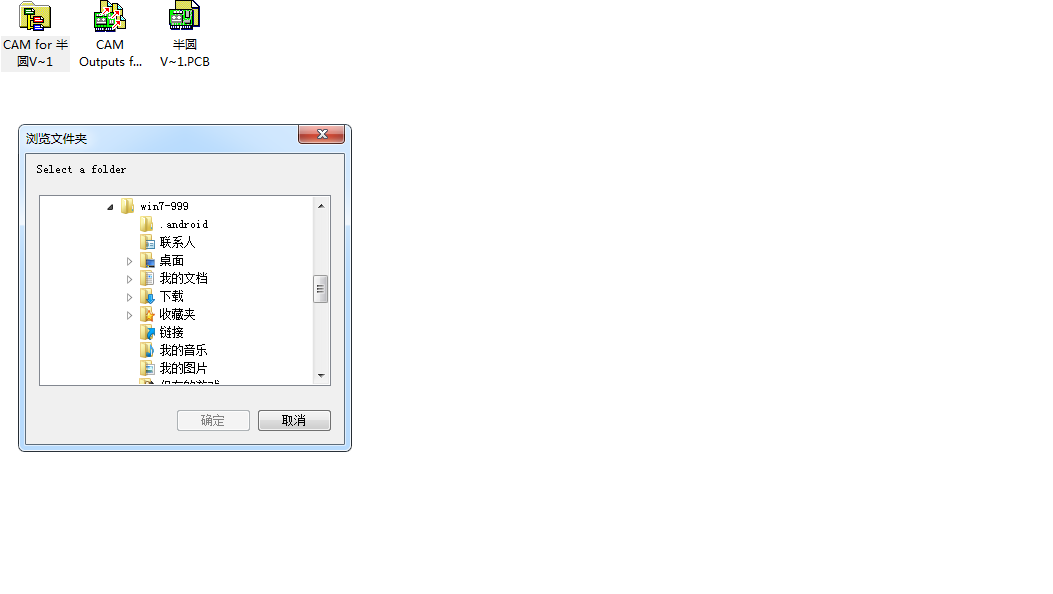

五、导出文件:把Gerber文件和钻孔文件导出到指定的文件夹,压缩后就可以下单了。

重点强调:

1)对于过孔焊盘有盖油/开窗要求的,请依据上述方法处理好PCB文件再输出Gerber文件。

2)资料中有八角形等异形焊盘的,导出来会变形或是导不出来,从而引起资料错误
