FPC阻焊开窗到铜距离是否足够

创建时间：2024-04-27 15:16更新时间：2026-07-29 15:30

11794

0

文档错误过时,我要反馈

【视频：阻焊开窗到铜距离不足案例2026.5月22日新.mp4】

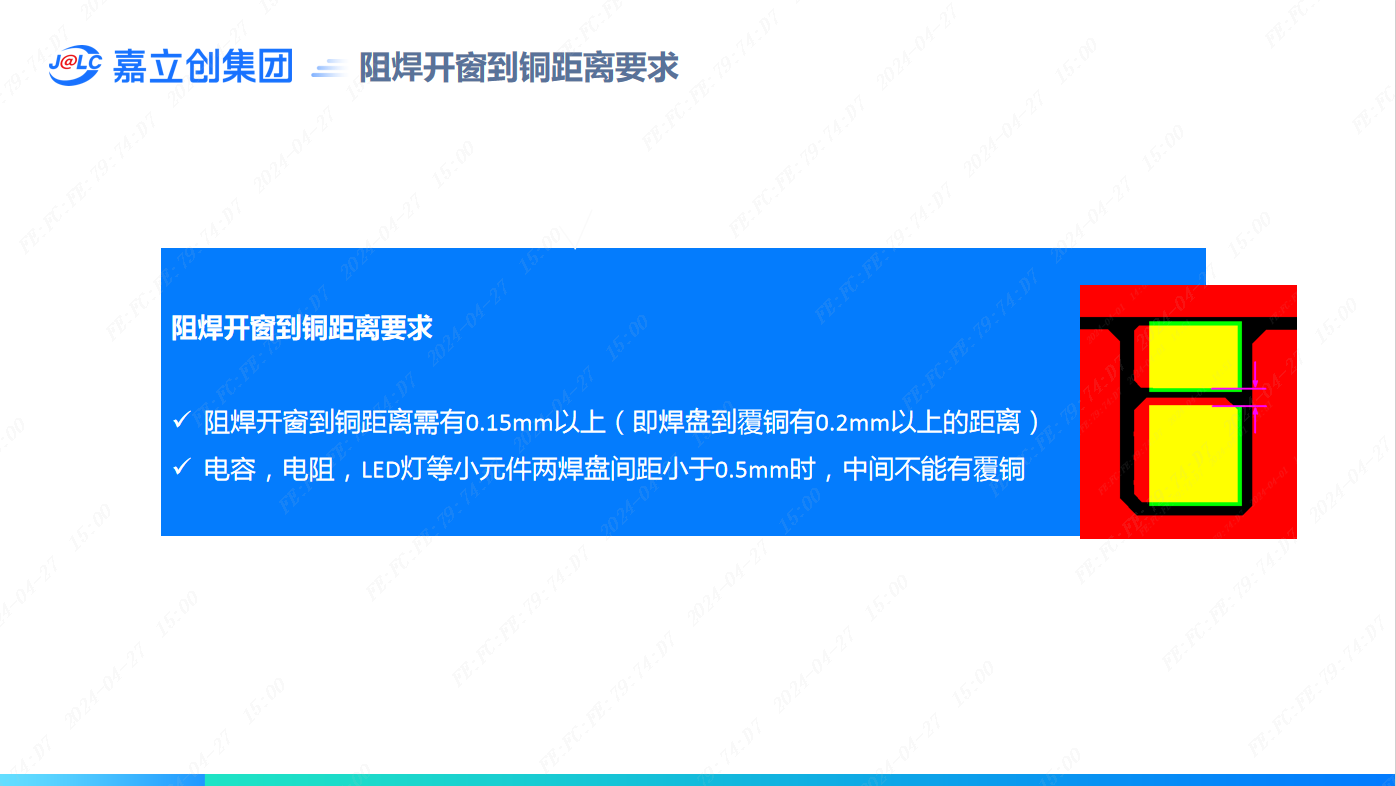

一、阻焊开窗到铜距离要求

1.阻焊开窗到铜距离需有0.15mm以上（即焊盘到覆铜有0.2mm以上的距离）

2.电容，电阻，LED灯等小元件两焊盘间距小于0.5mm时，中间不能有覆铜，否则开通窗后，间距变小容易连锡。

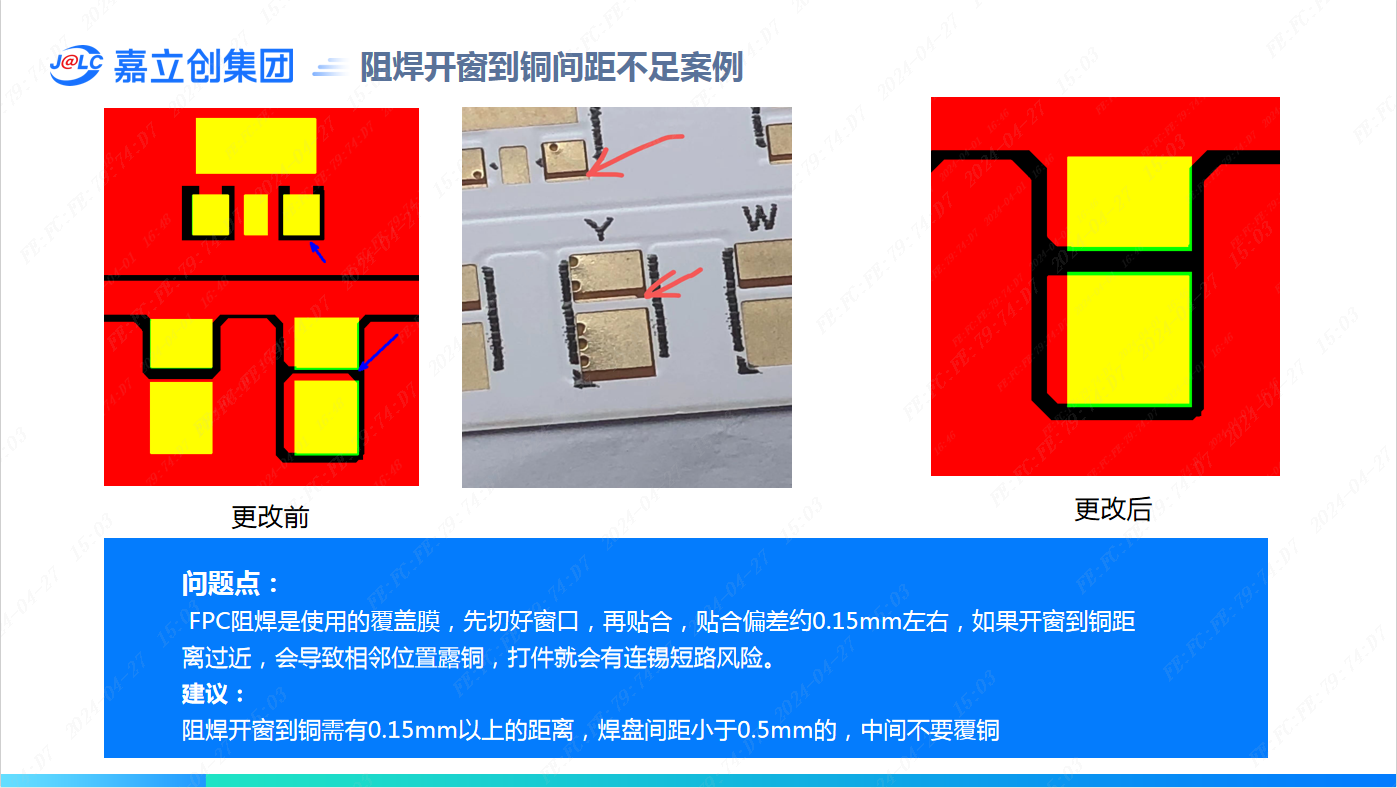

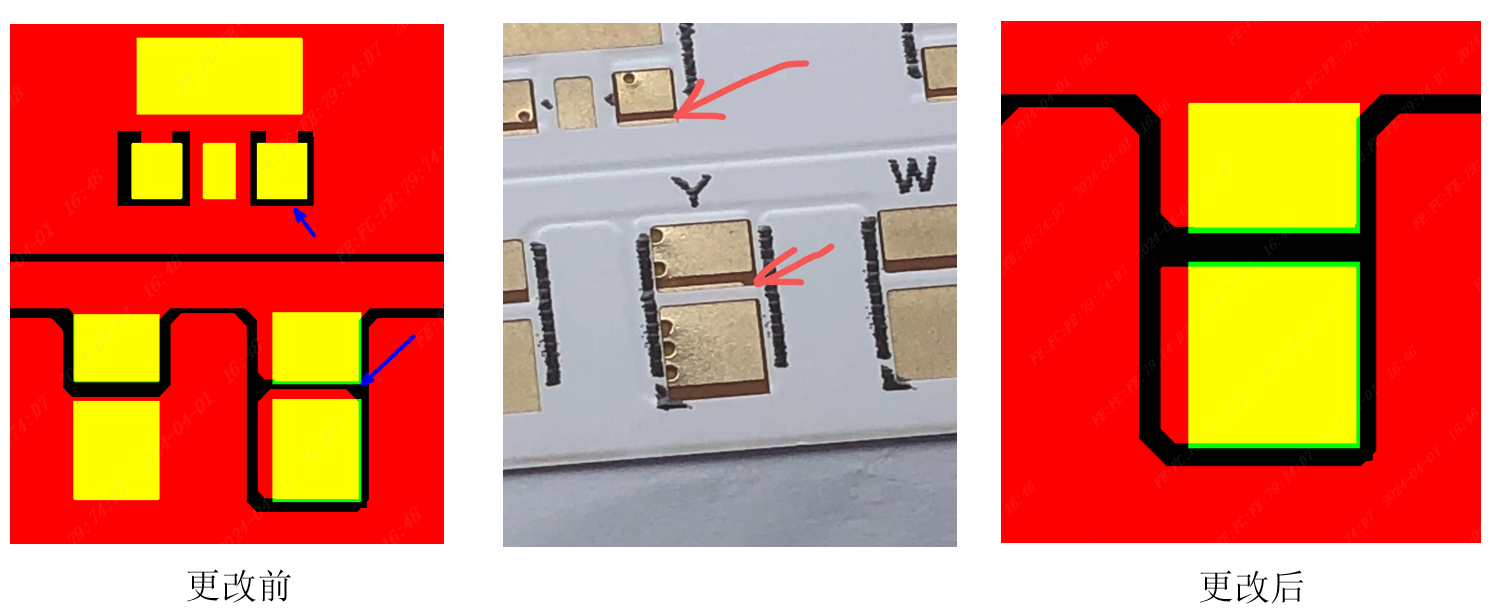

二、阻焊开窗到铜间距不足案例

问题点：FPC阻焊是使用的覆盖膜，先切好窗口，再贴合，贴合偏差约0.15mm左右，如果开窗到铜距离过近，会导致相邻位置露铜，打件就会有连锡短路风险。

建议：阻焊开窗到铜需有0.15mm以上的距离，焊盘间距小于0.5mm的，中间不要覆铜。
