FPC阻焊是否有做压PAD设计

创建时间：2024-04-27 15:34更新时间：2026-07-29 15:31

12582

0

文档错误过时,我要反馈

【视频：FPC焊盘压Pad设计案例2026.5月23日新.mp4】

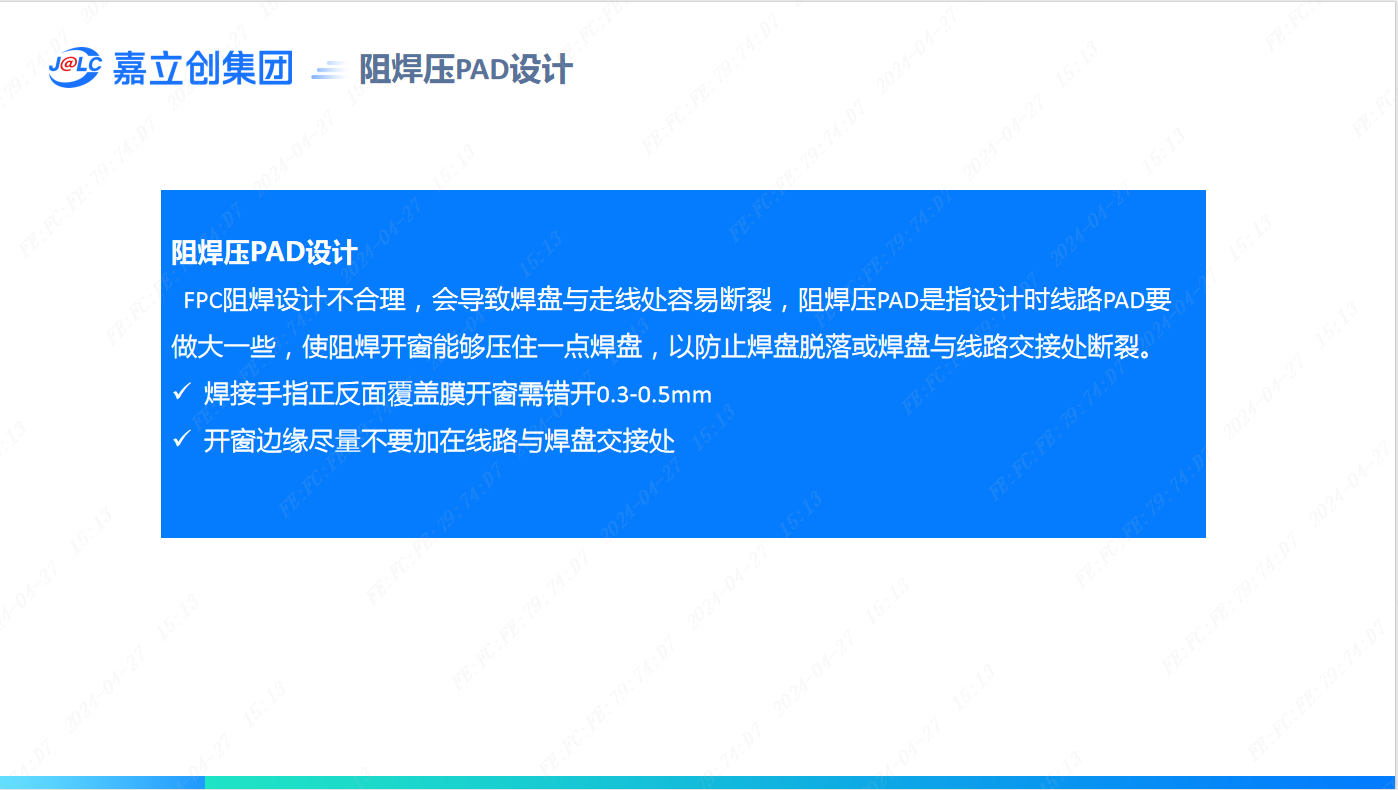

一、阻焊压PAD设计

FPC阻焊设计不合理，会导致焊盘与走线处容易断裂，阻焊压PAD是指设计时线路PAD要做大一些，使阻焊开窗能够压住一点焊盘，以防止焊盘脱落或焊盘与线路交接处断裂。

1.焊接手指正反面覆盖膜开窗需错开0.3-0.5mm,不能正反两面开窗尺寸相同；

2.开窗边缘尽量不要加在线路与焊盘交接处,需做成压PAD的设计。

二、阻焊压PAD设计案例

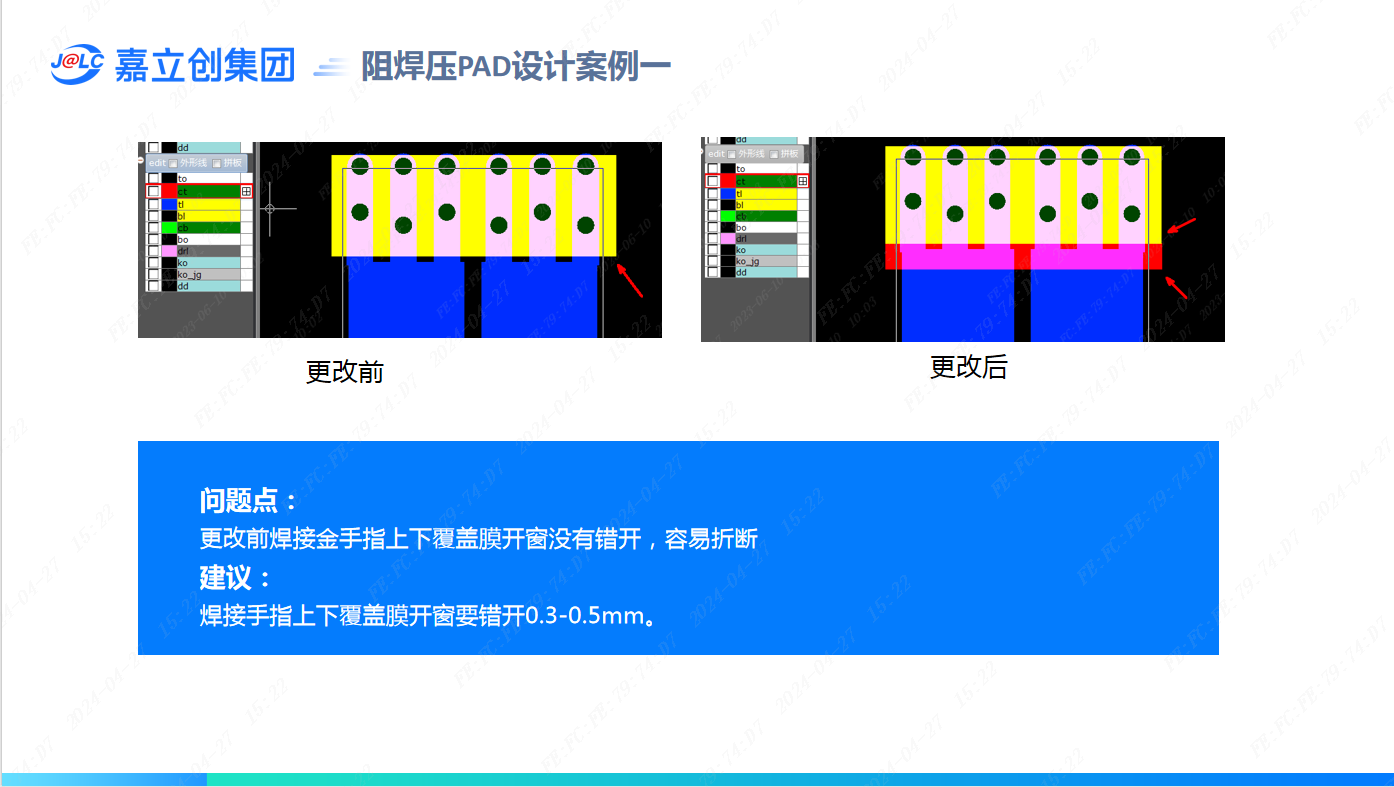

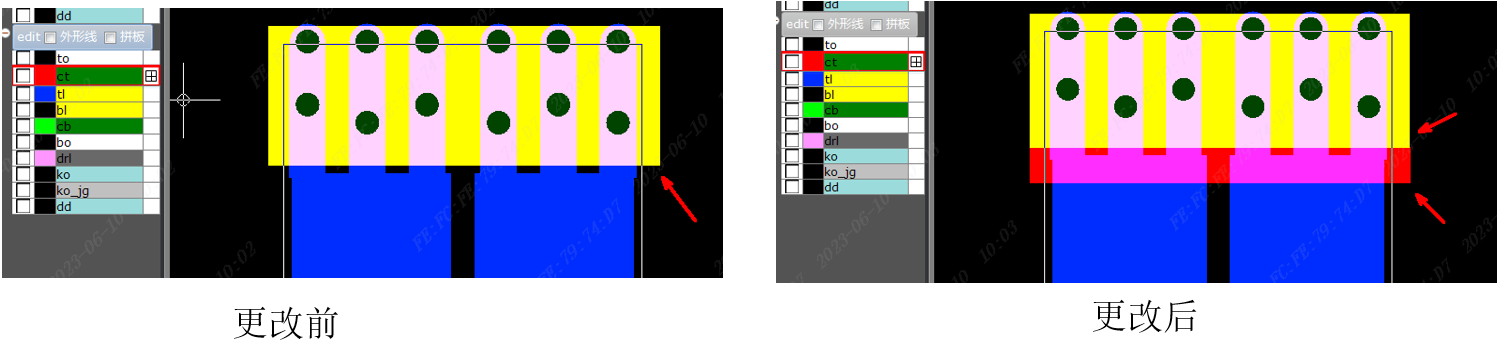

案例一

问题点：更改前焊接金手指上下覆盖膜开窗没有错开，容易折断。

建议：焊接手指上下覆盖膜开窗要错开0.3-0.5mm。

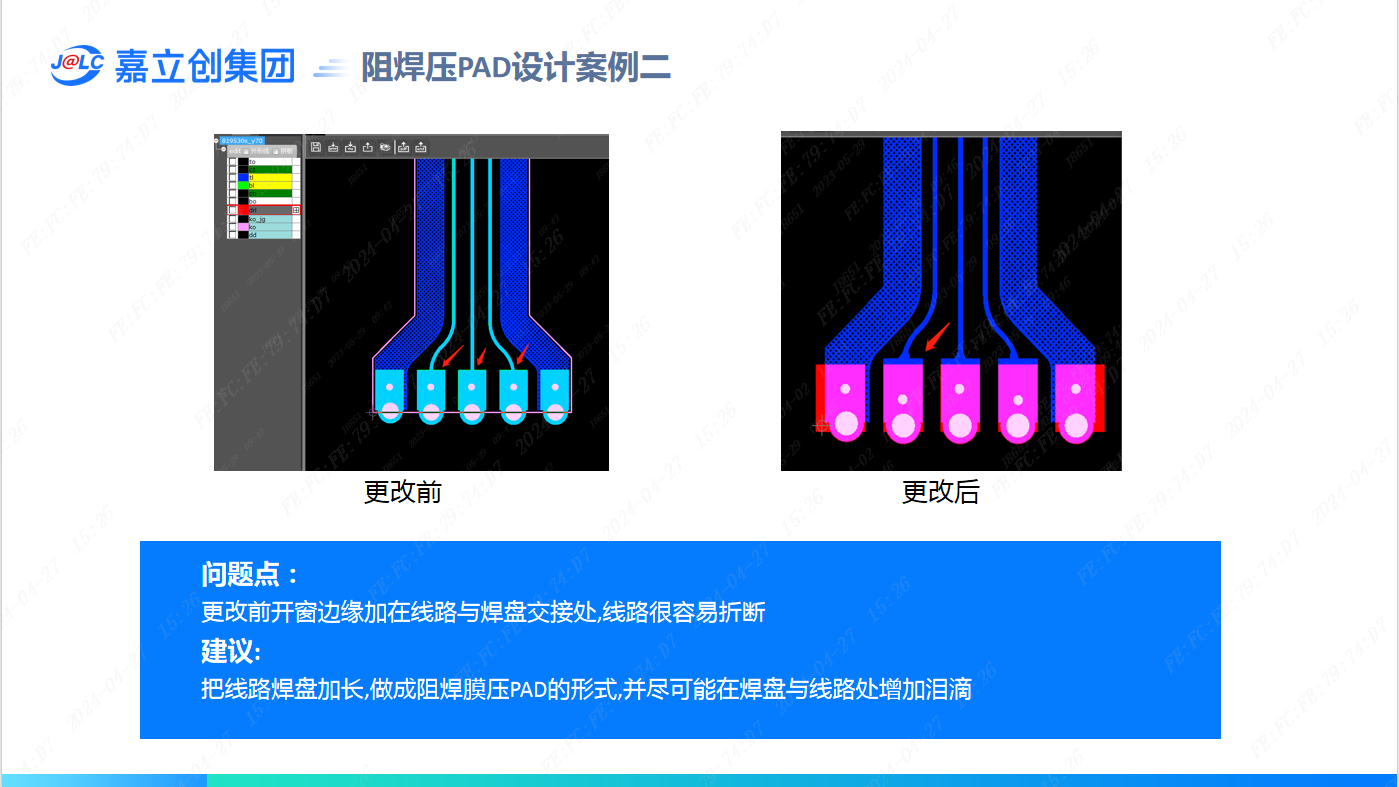

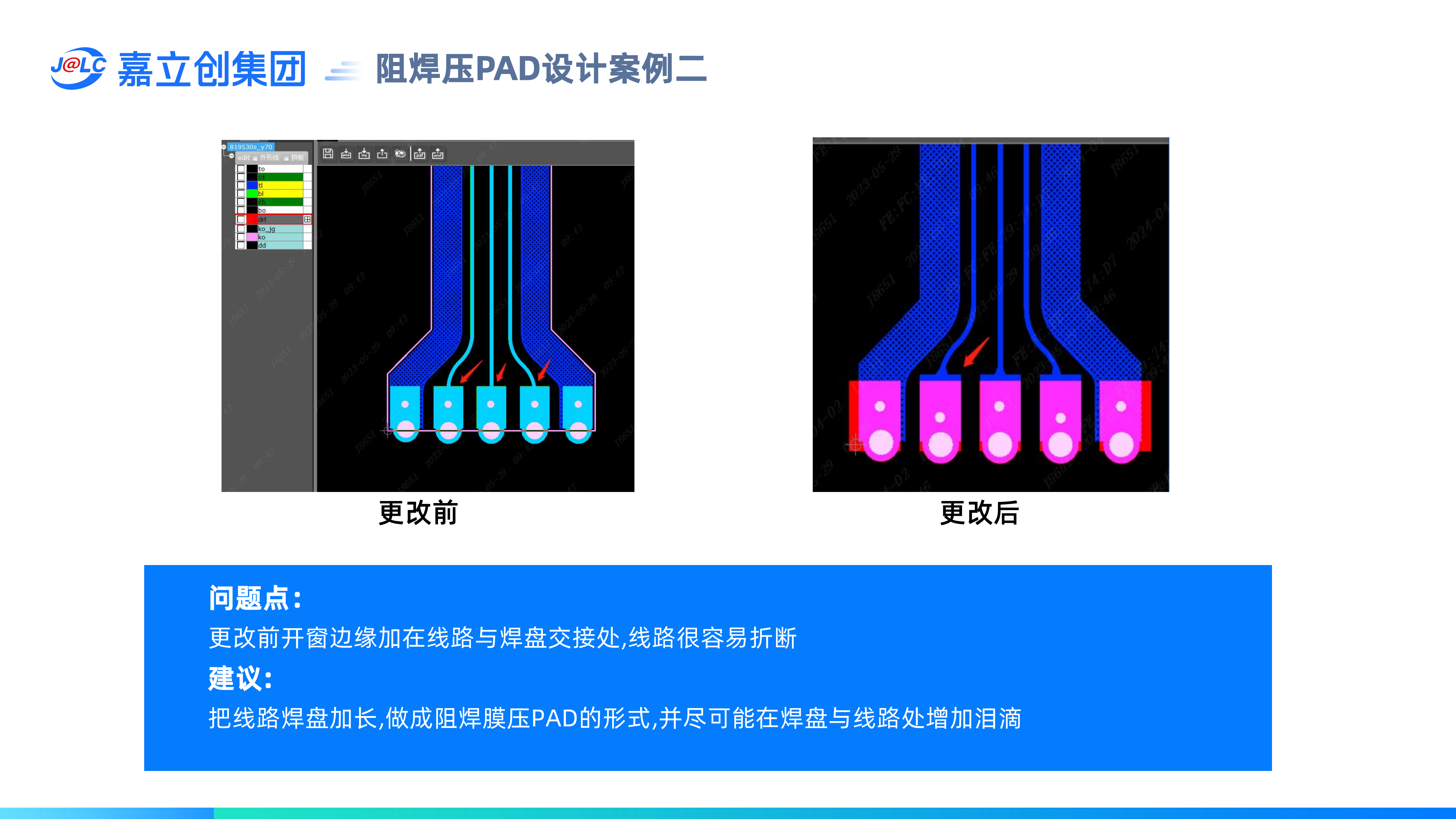

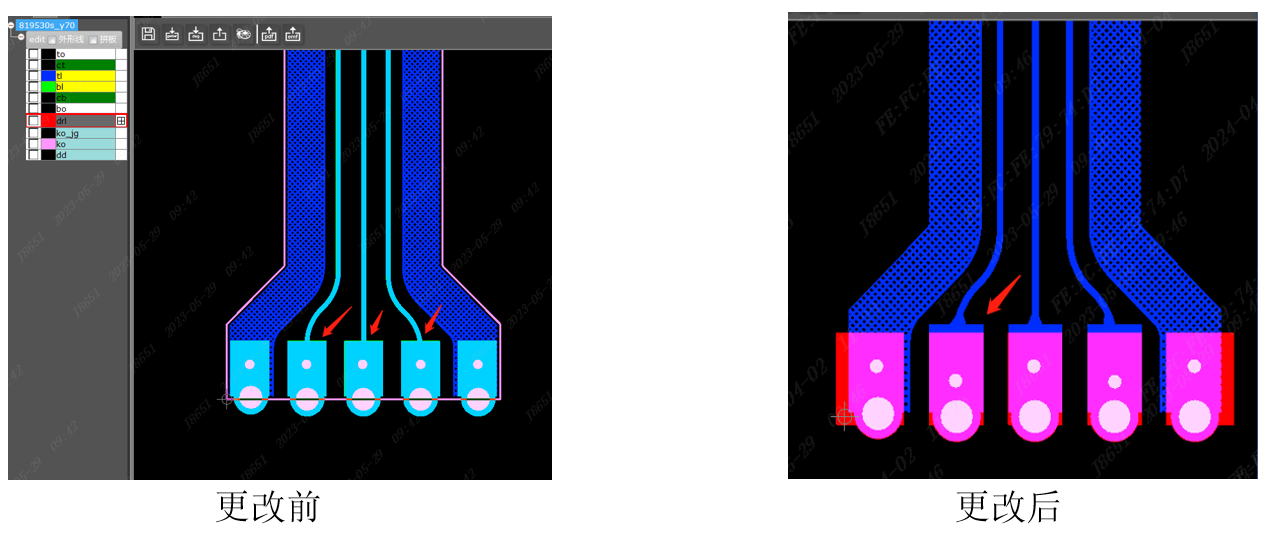

案例二

问题点2：更改前开窗边缘加在线路与焊盘交接处,线路很容易折断。

建议：把线路焊盘加长,做成阻焊膜压PAD的形式,并尽可能在焊盘与线路处增加泪滴。

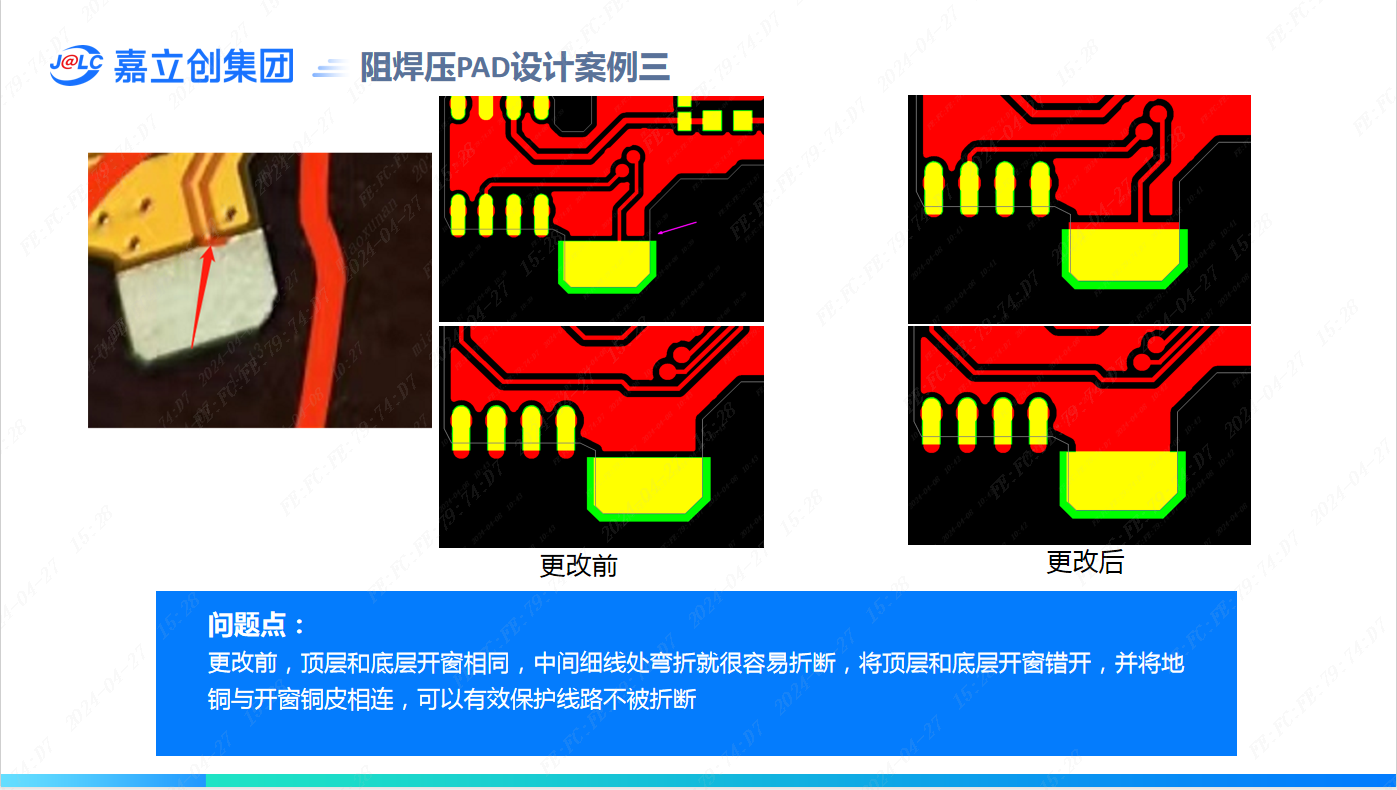

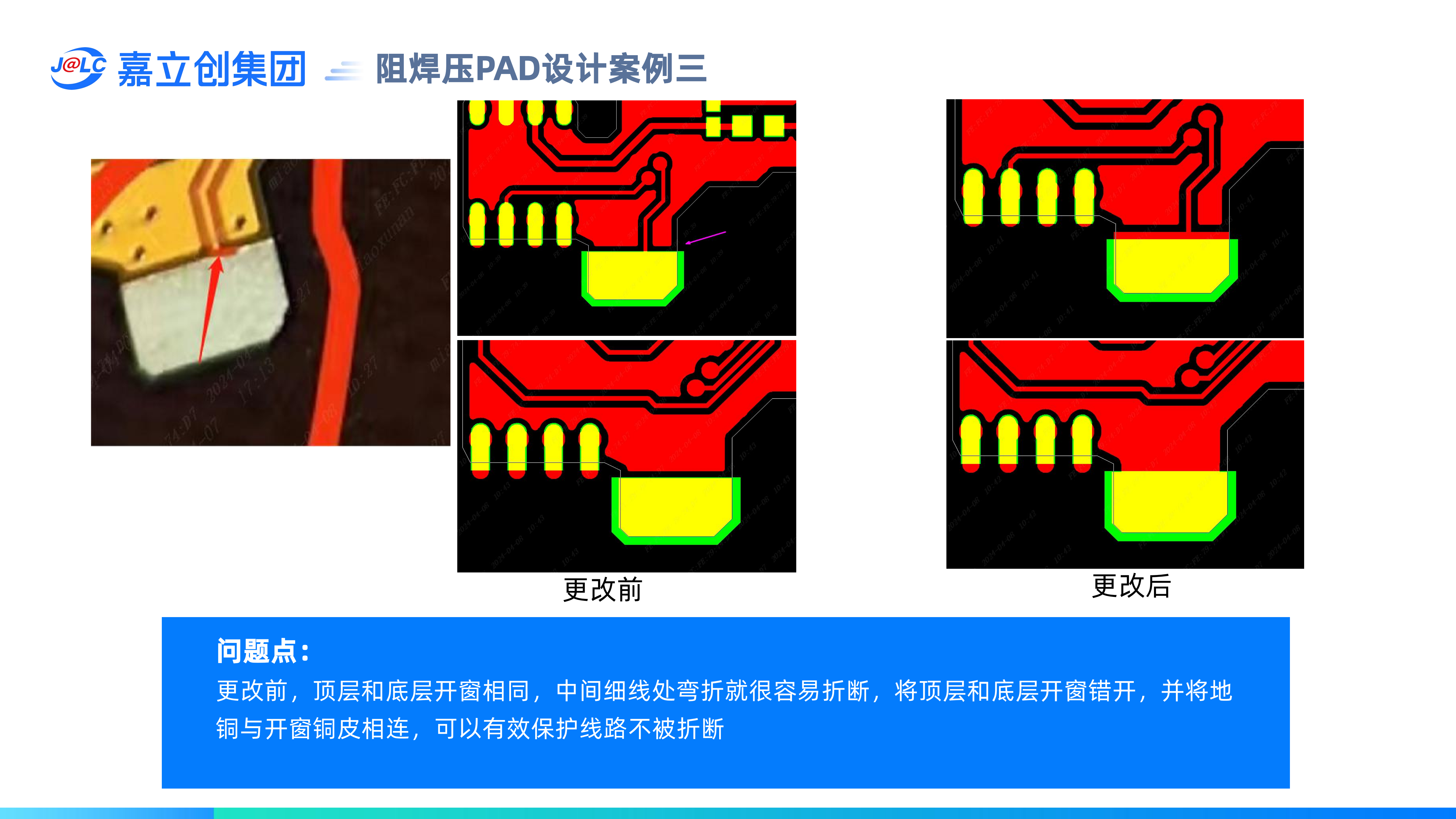

案例三

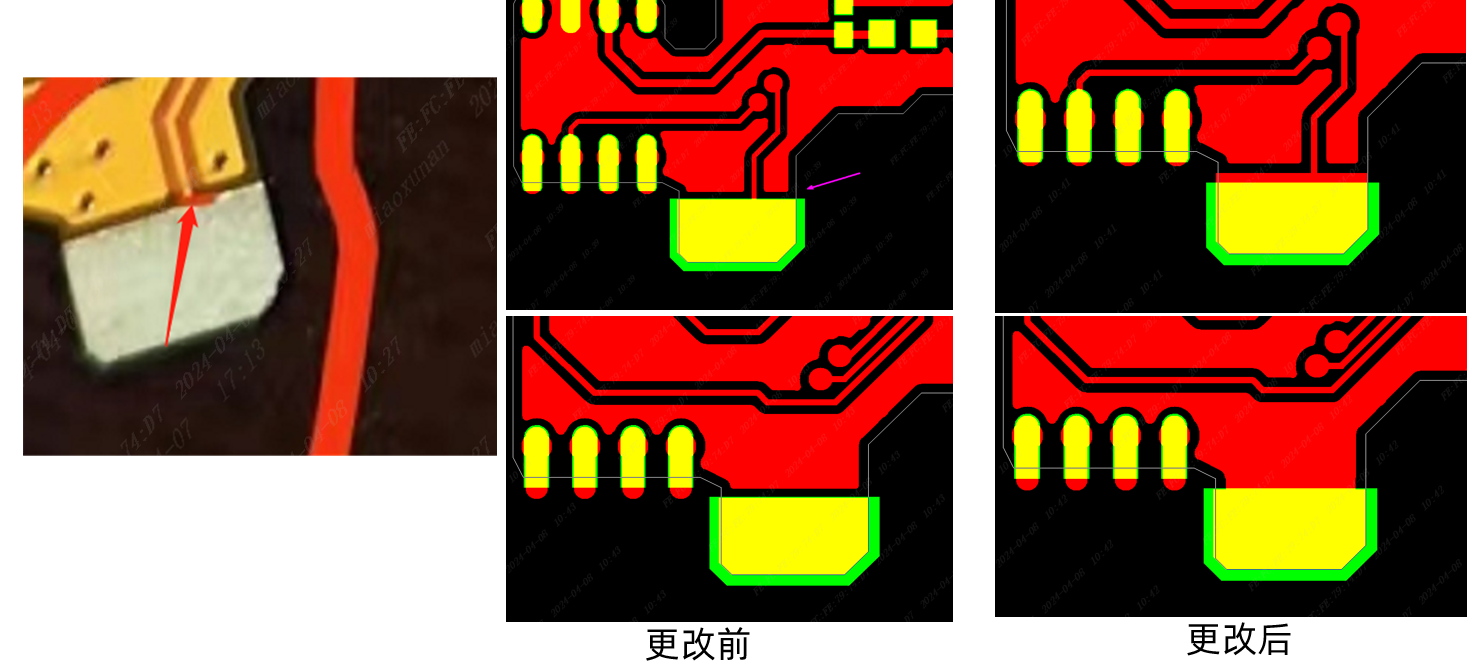

问题点3：更改前，顶层和底层开窗相同，中间细线处弯折就很容易折断，将顶层和底层开窗错开，并将地铜与开窗铜皮相连，可以有效保护线路不被折断
