FPC过孔阻焊开窗是否设计正确，如果要开窗需要特别备注

创建时间：2024-04-26 21:16更新时间：2026-07-29 16:39

15189

0

文档错误过时,我要反馈

【视频：FPC过孔阻焊开窗设计案例2026.7.1.mp4】

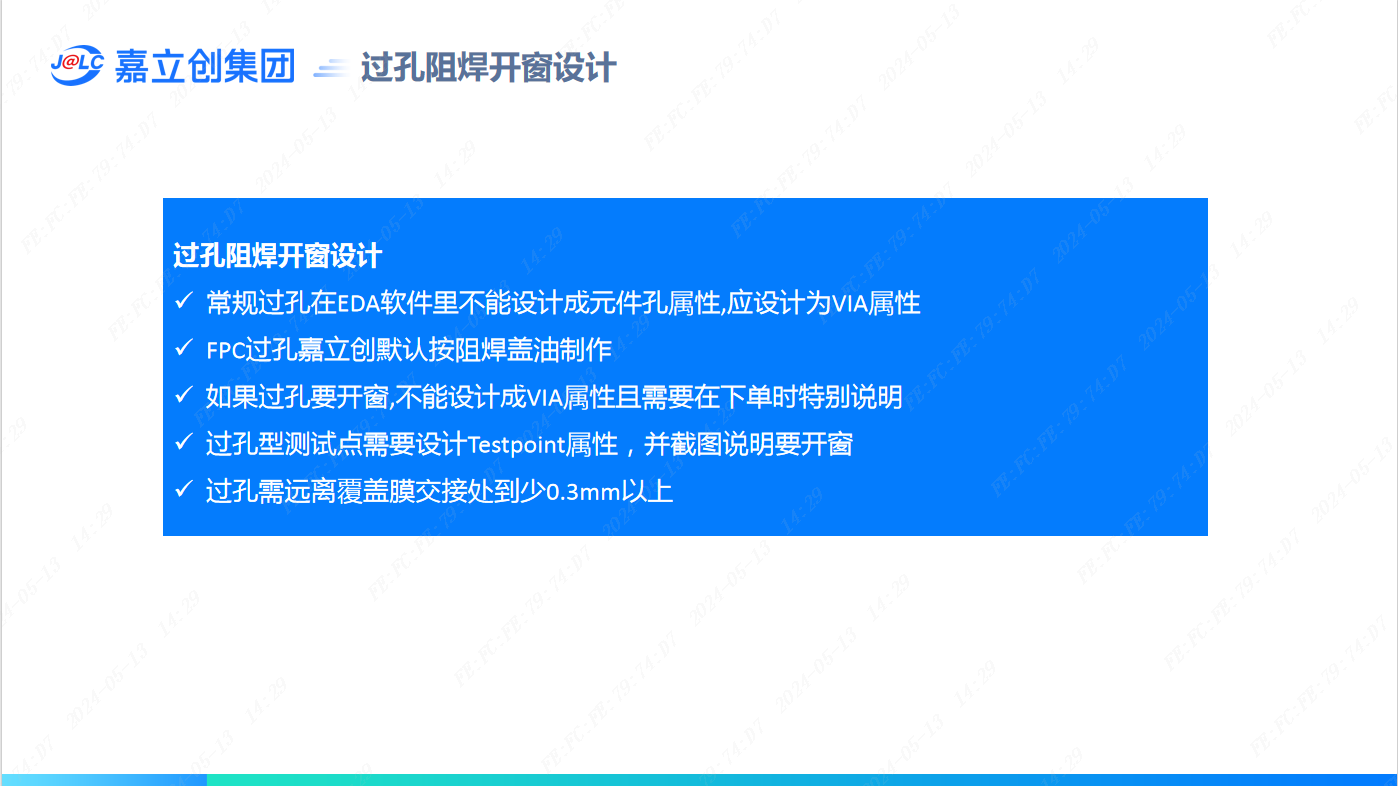

一、过孔阻焊开窗设计

常规过孔在EDA软件里不能设计成元件孔属性,应设计为VIA属性

FPC过孔嘉立创默认按阻焊盖油制作

如果过孔要开窗,不能设计成VIA属性且需要在下单时特别说明

过孔型测试点需要设计Testpoint属性，并截图说明要开窗

过孔需远离覆盖膜交接处到少0.3mm以上

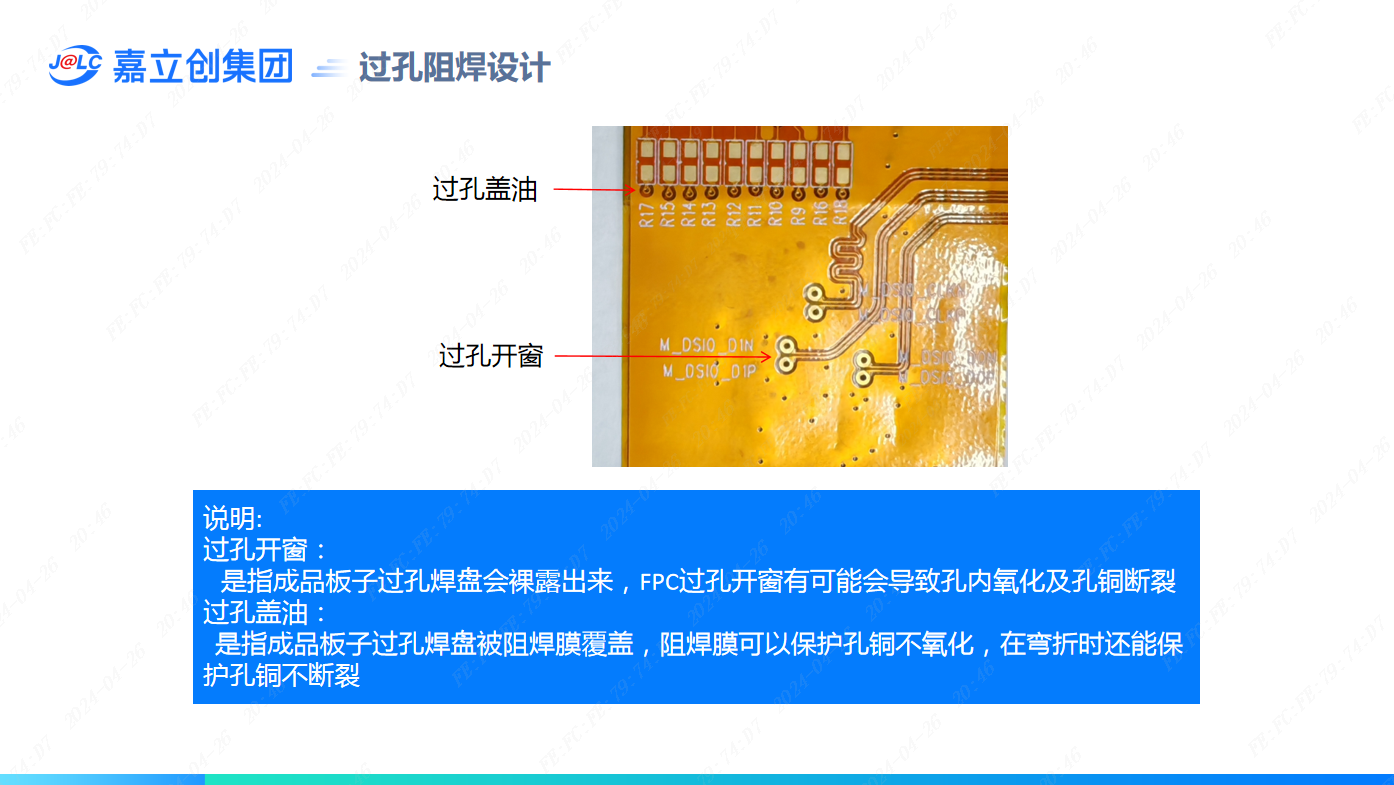

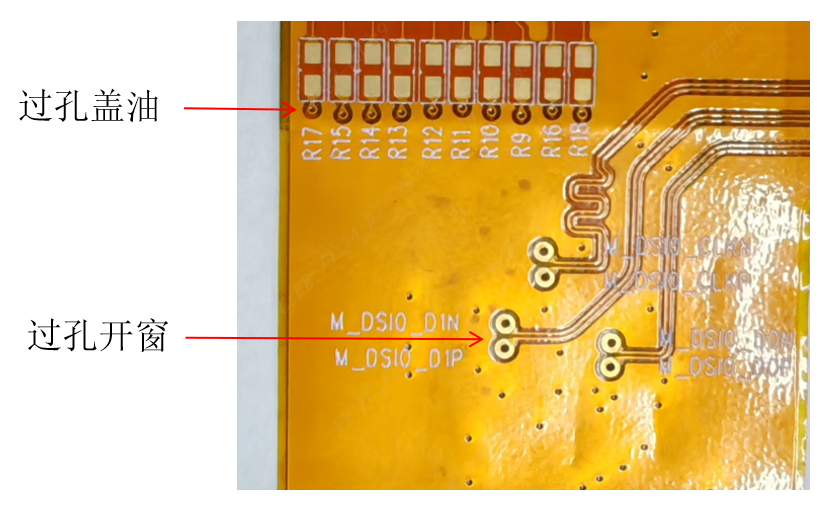

二、过孔阻焊设计说明

过孔开窗：是指成品板子过孔焊盘会裸露出来，FPC过孔开窗有可能会导致孔内氧化及孔铜断裂

过孔盖油：是指成品板子过孔焊盘被阻焊膜覆盖，阻焊膜可以保护孔铜不氧化，在弯折时还能保护孔铜不断裂

注：

1.嘉立创EDA专业版过孔盖油与不盖油视频教程https://www.bilibili.com/video/BV1rK411f7mA

2.AD软件过孔盖油教程https://www.bilibili.com/video/BV1Ma411e7Cp/?spm_id_from=333.337.search-card.all.click&vd_source=f4ee413bb5eb500f4bee7f417324f73d

3.PADS软件输出GERBER时是默认过孔盖油的

三、阻焊过孔开窗设计案例

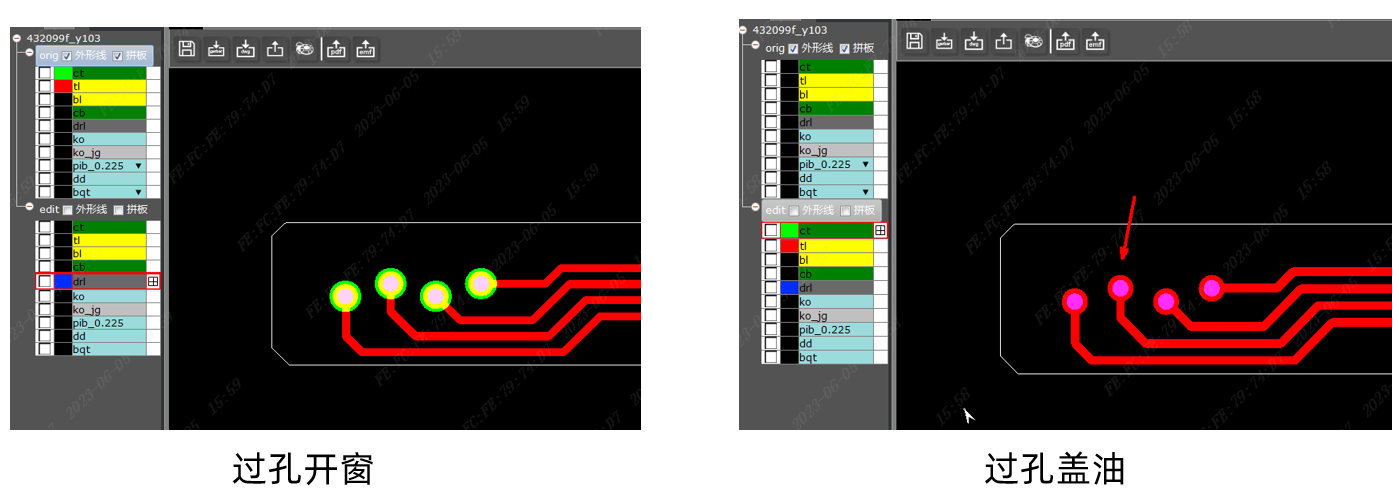

案例一：

问题点：客户要求过孔开窗，但下单没有特殊说明，导致成品过孔是盖油的。FPC为防止弯折时孔铜断裂及孔铜氧化，嘉立创一般默认做盖油处理，需要做开窗时，下单时需要特别说明

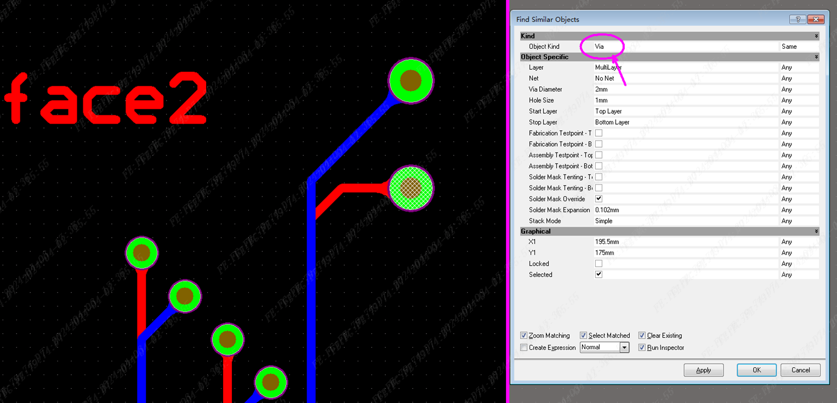

案例二：

问题点：客户想要做成过孔开窗，但设计的是via属性，嘉立创一般via孔是默认做盖油的，如果要做开窗一定要特别说明。

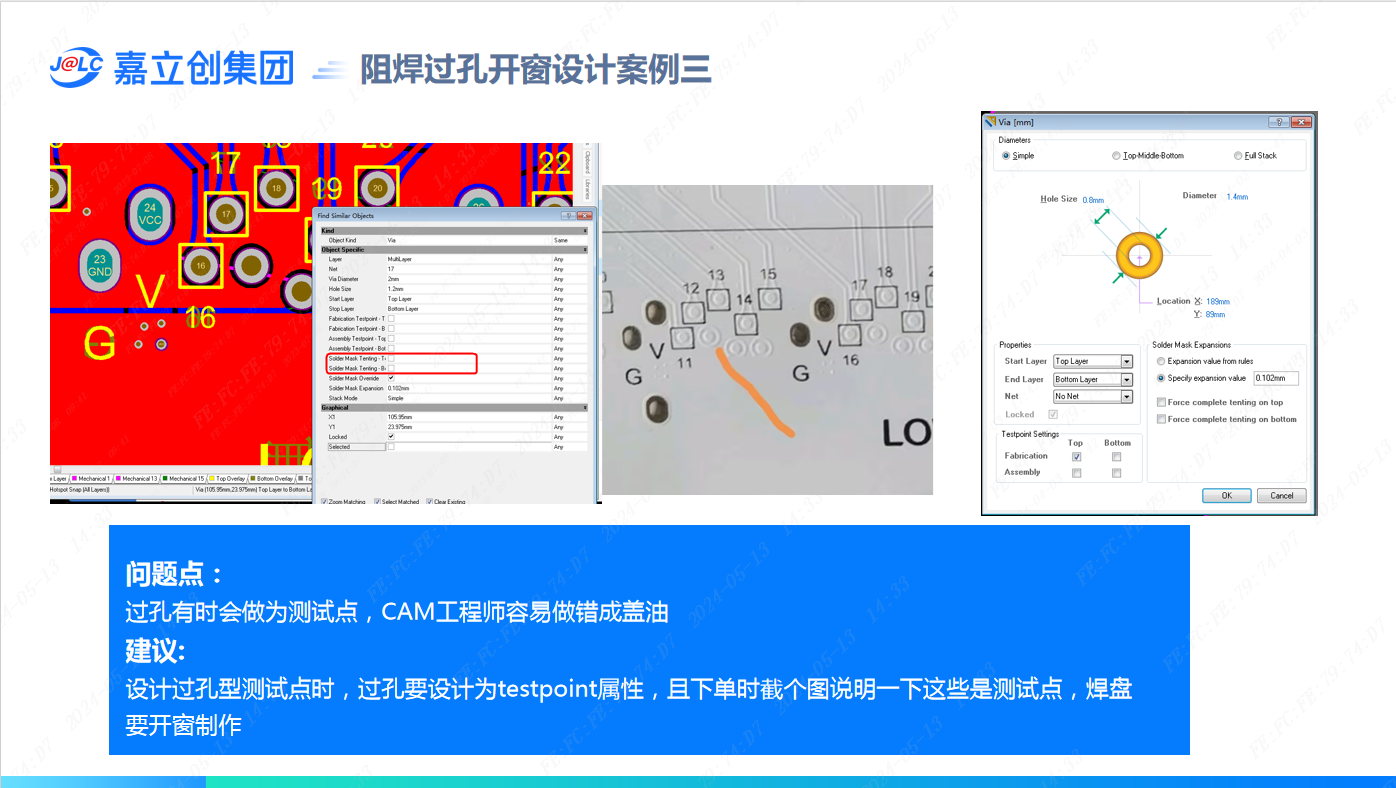

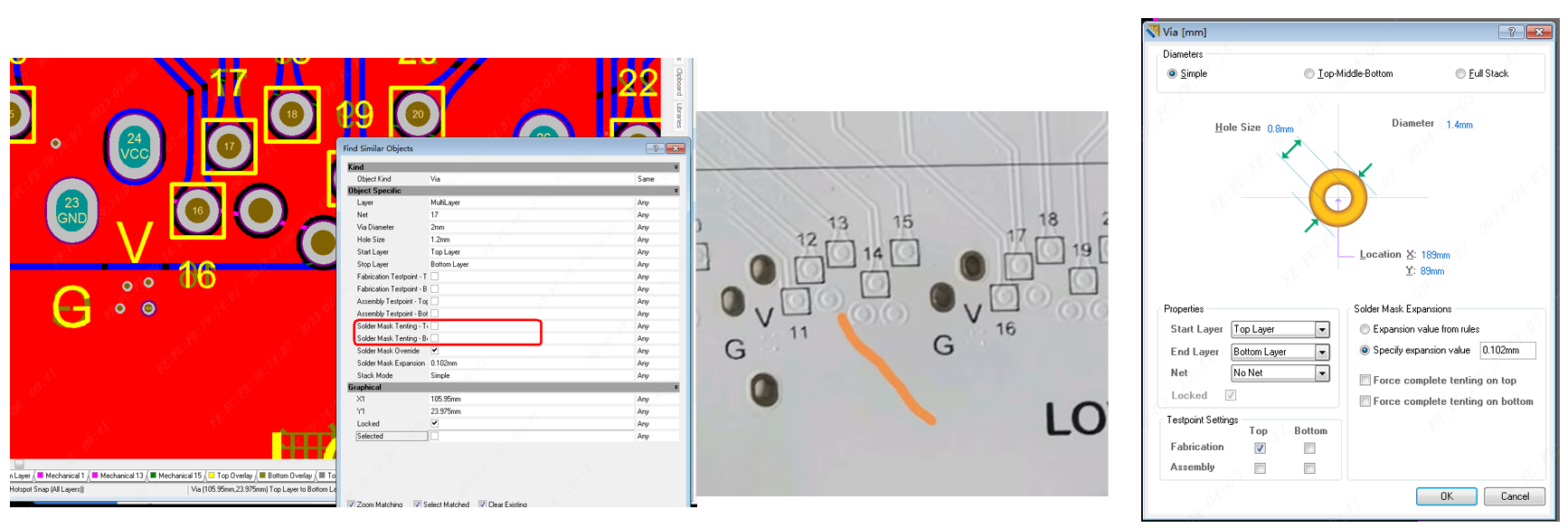

案例三：

问题点：过孔有时会做为测试点，CAM工程师容易做错成盖油

建议：设计过孔型测试点时，过孔要设计为testpoint属性，且下单时截个图说明一下这些是测试点，焊盘要开窗制作

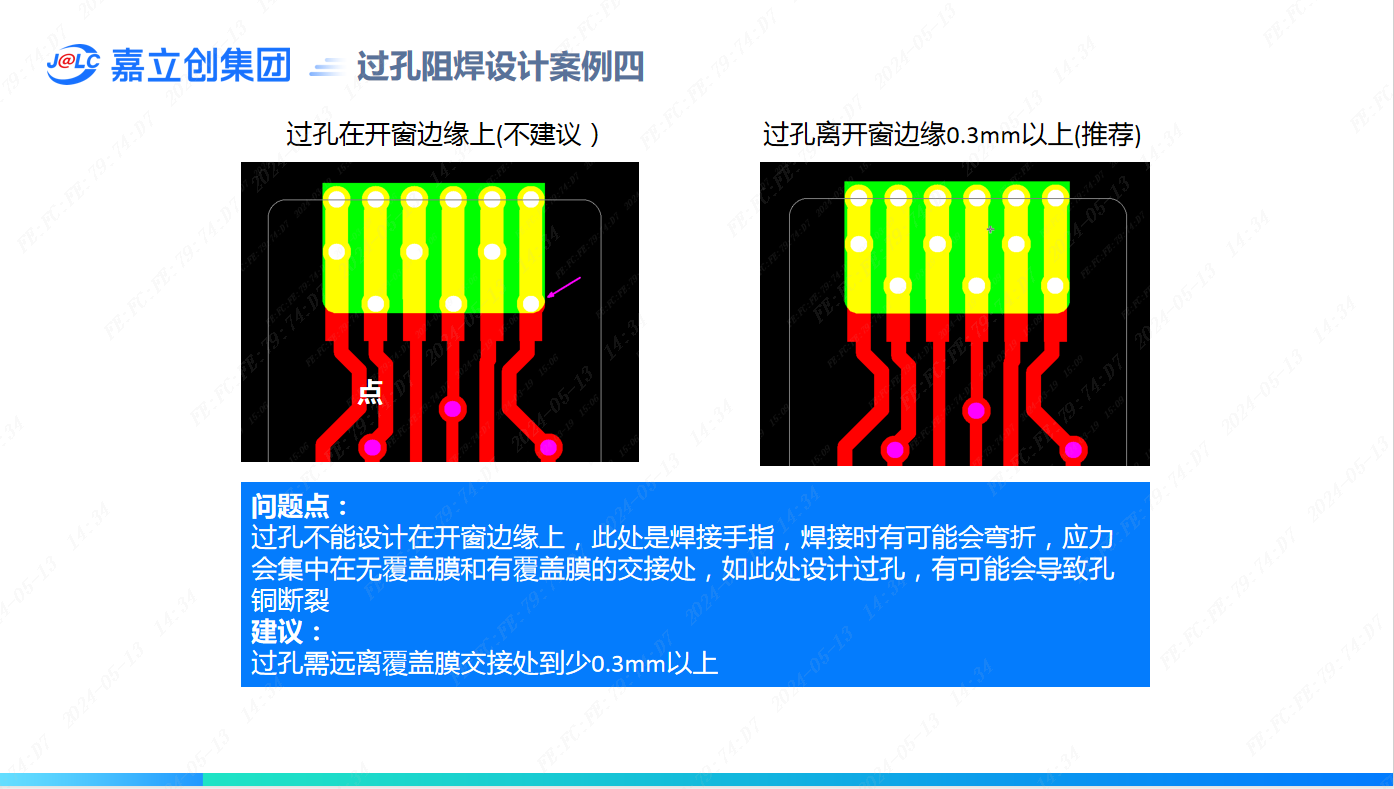

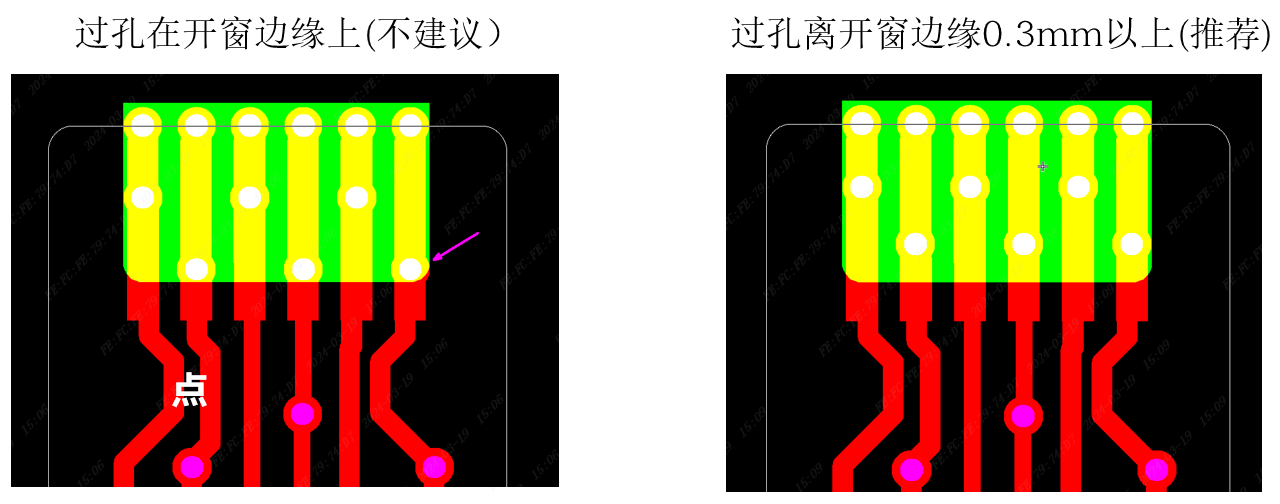

案例四：

问题点：过孔不能设计在开窗边缘上，此处是焊接手指，焊接时有可能会弯折，应力会集中在无覆盖膜和有覆盖膜的交接处，如此处设计过孔，有可能会导致孔铜断裂

建议：过孔需远离覆盖膜交接处到少0.3mm以上
