FPC阻焊桥是否满足保留要求

创建时间：2024-04-27 15:03更新时间：2026-07-29 15:47

9925

0

文档错误过时,我要反馈

【视频：FPC阻焊桥设计案例2026.7.1.mp4】

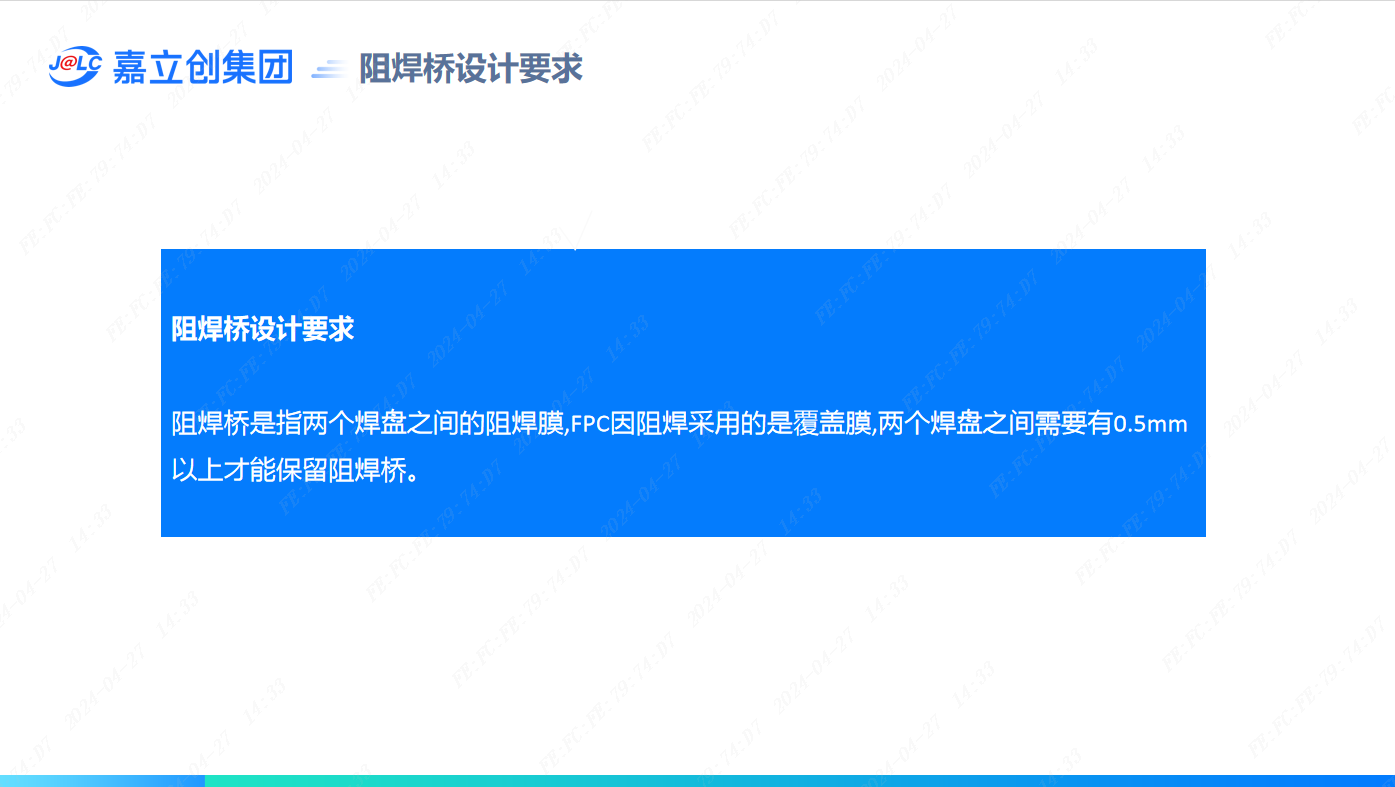

一、阻焊桥设计要求

阻焊桥是指两个焊盘之间的阻焊膜,FPC因阻焊采用的是覆盖膜,两个焊盘之间需要有0.5mm以上才能保留阻焊桥。

二、阻焊桥设计案例

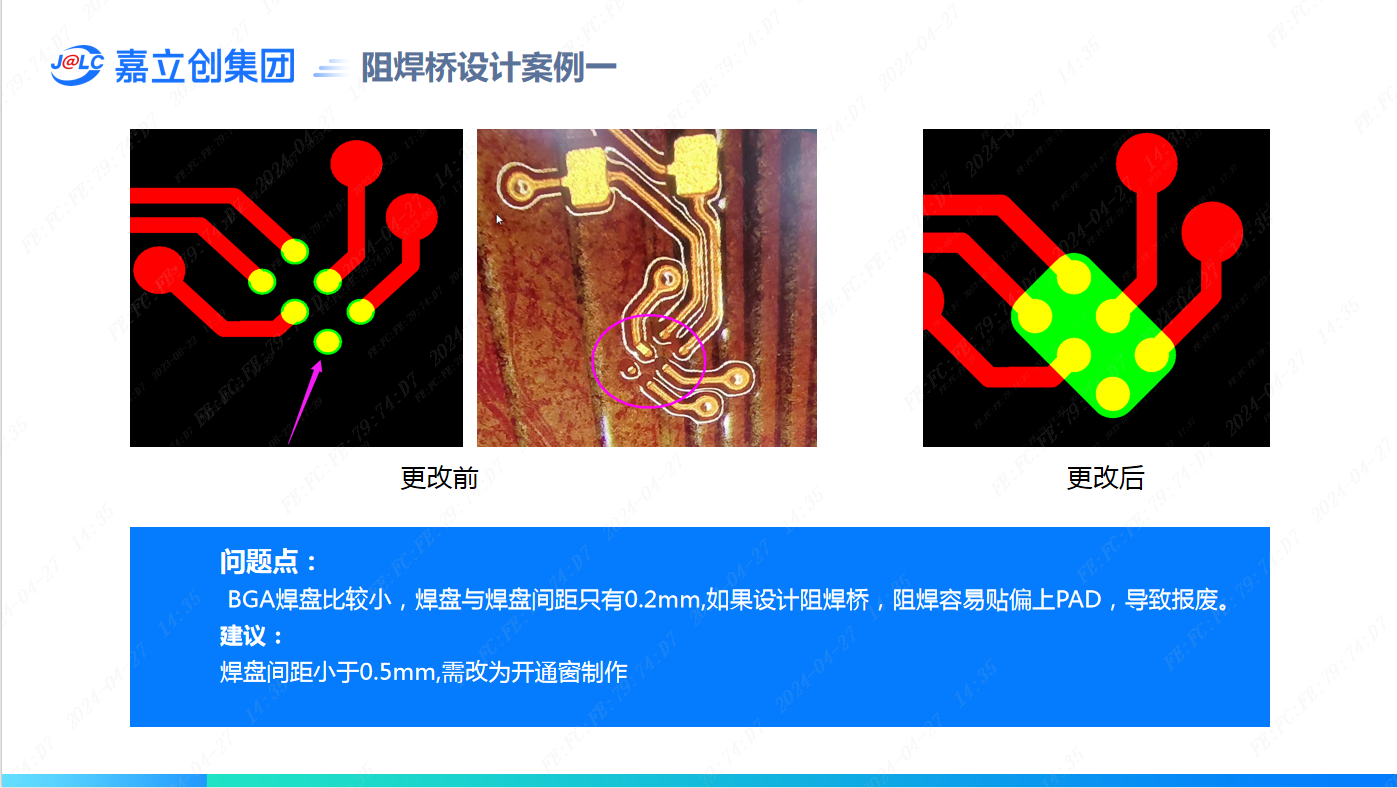

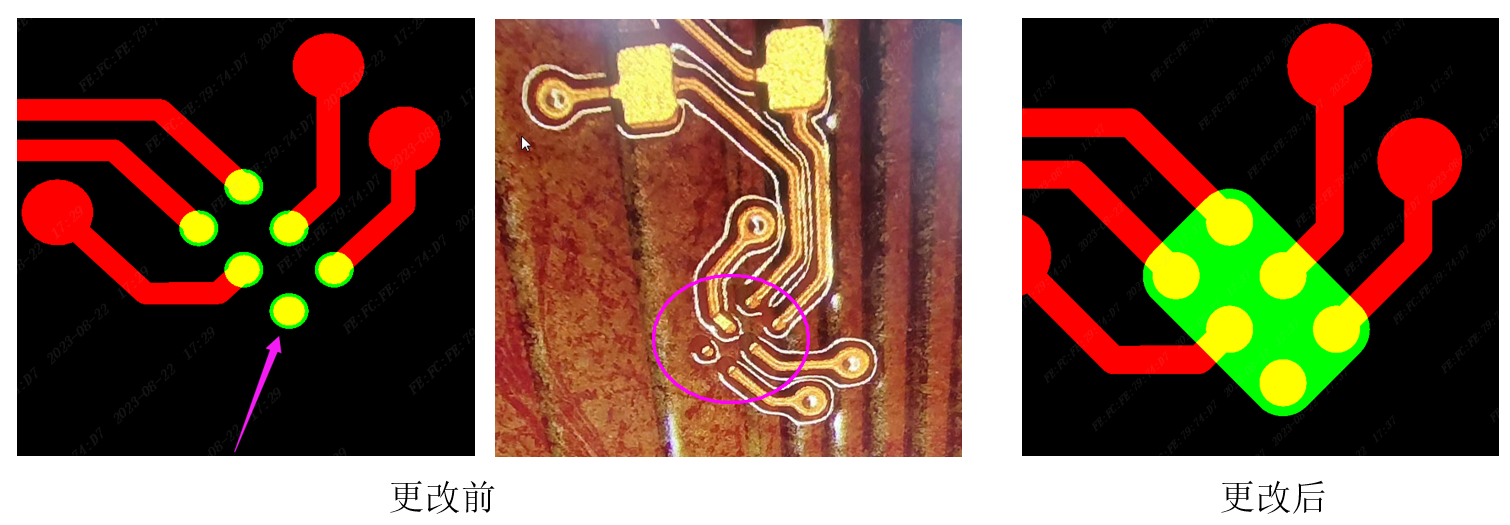

案例一：

问题点：BGA焊盘比较小，焊盘与焊盘间距只有0.2mm,如果设计阻焊桥，阻焊容易贴偏上PAD，导致报废。

建议：焊盘间距小于0.5mm,需改为开通窗制作

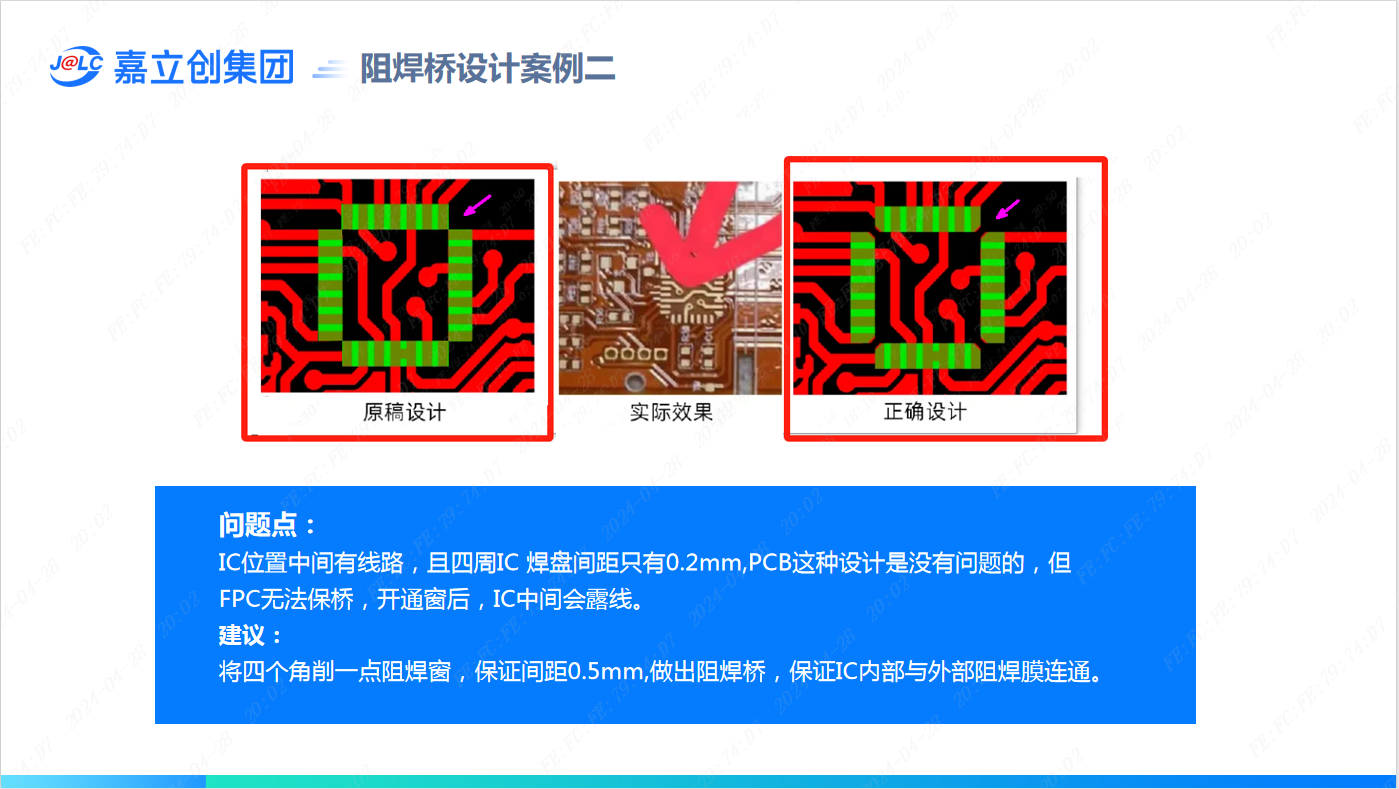

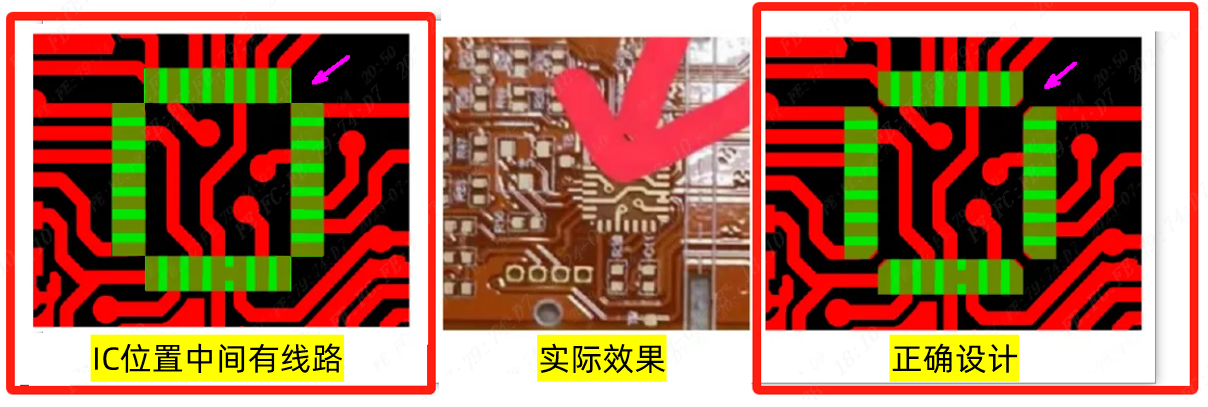

案例二：

问题点：IC位置中间有线路，且四周IC 焊盘间距只有0.2mm,PCB这种设计是没有问题的，但FPC无法保桥，开通窗后，IC中间会露线。

建议：将四个角削一点阻焊窗，保证间距0.5mm,做出阻焊桥，保证IC内部与外部阻焊膜连通。

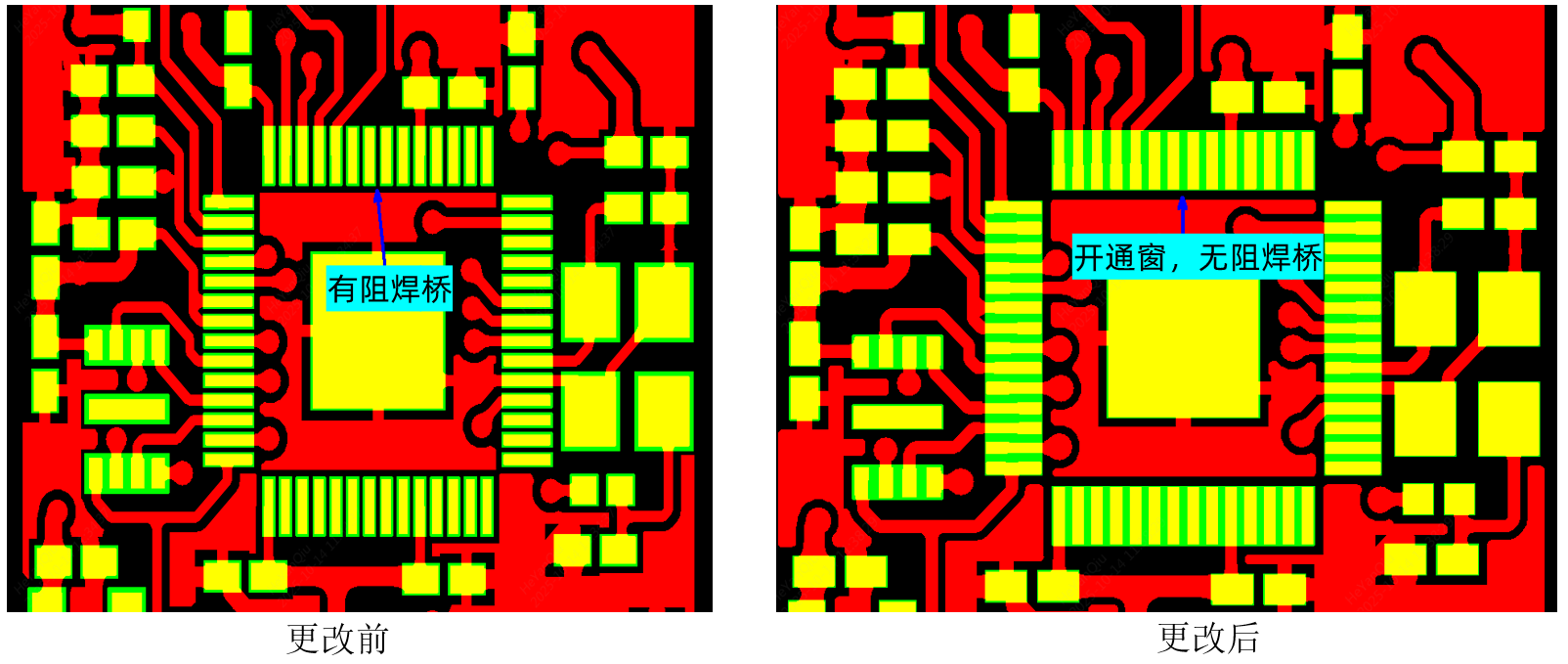

案例三：

问题点：IC位置相邻焊盘间距只有0.2mm,无法保留阻焊桥，建议改为开通窗制作（钢网开口可适当内缩，避免连锡）。
