FPC阻焊开窗设计要求

创建时间：2024-04-27 16:36更新时间：2026-07-29 15:31

1864

0

文档错误过时,我要反馈

【视频：FPC阻抗开窗设计案例2026.5月21日.mp4】

一、阻焊开窗设计要求

1.按键位阻焊开窗需要开通窗

2.阻焊开窗长度一般不能超过20mm，尽量避免大面积开窗

3.阻焊窗一定要设计在阻焊层，不能只设计在钢网层

4.工艺边废料或大地铜上尽量多增加一些透气开窗

5.金手指，元器件焊盘一定要有阻焊窗，大面积开窗会有皱折问题

二、阻焊开窗设计案例

案例1：

问题点：FPC阻焊膜是先切好窗口,再贴合的,按键位没设计开通窗，阻焊膜切割后无法贴合

建议：按键位需开通窗,即按键处不能有阻焊膜

案例2：

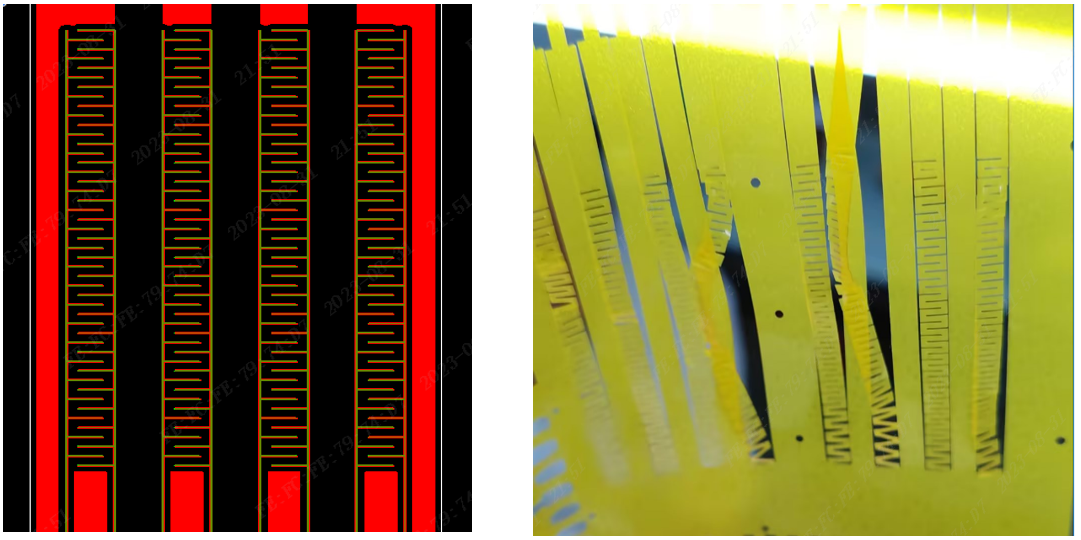

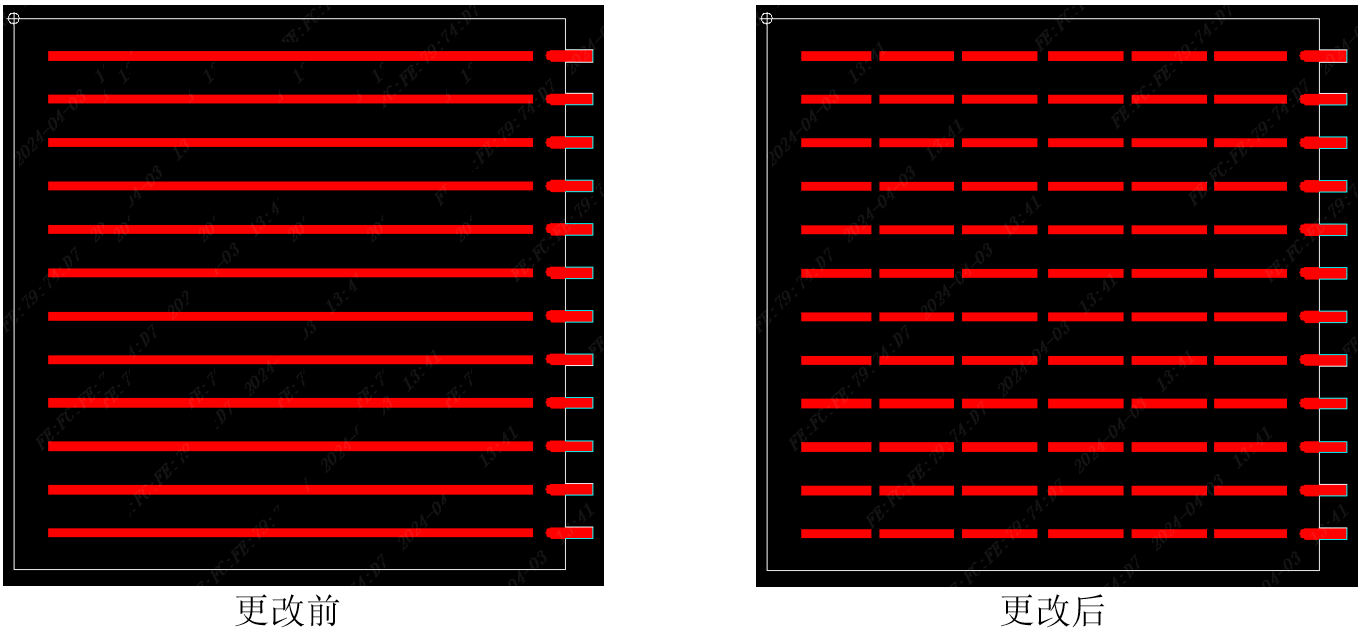

问题点：阻焊开窗太长，贴合很容易贴歪

建议：每隔20mm增加一个2mm宽度的连接点,开窗长度不要超过20mm

案例3：

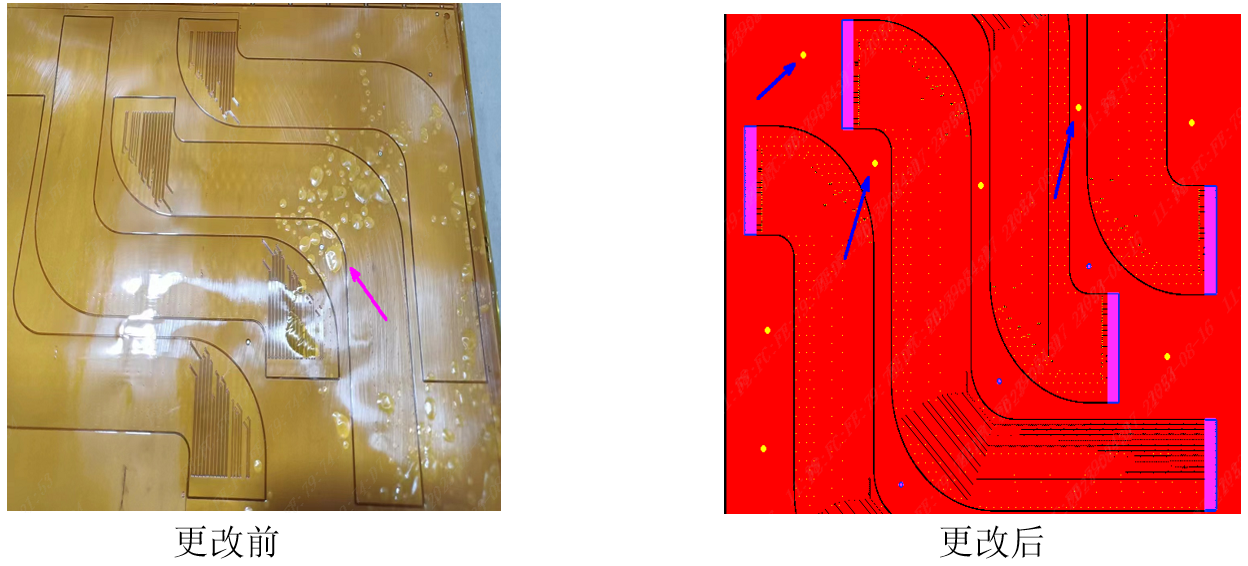

问题点：此板工艺边及板内都没有阻焊窗，压膜时有气泡，成品会有氧化斑点

建议：在工艺边上对应的双面阻焊层增加1.0-2.0mm的开窗，用于透气。

案例4：

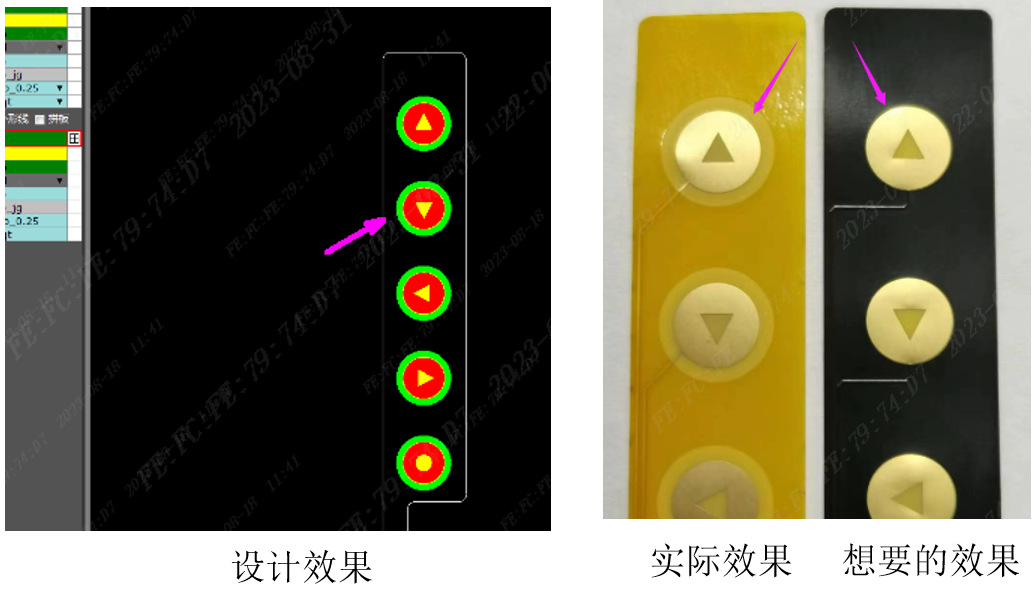

问题点：按键阻焊开窗为环形，依原稿做出来，按键周围有很大的环形阻焊窗，这种在设计时只需设计一个实心的圆形开窗就可以了。

案例5：

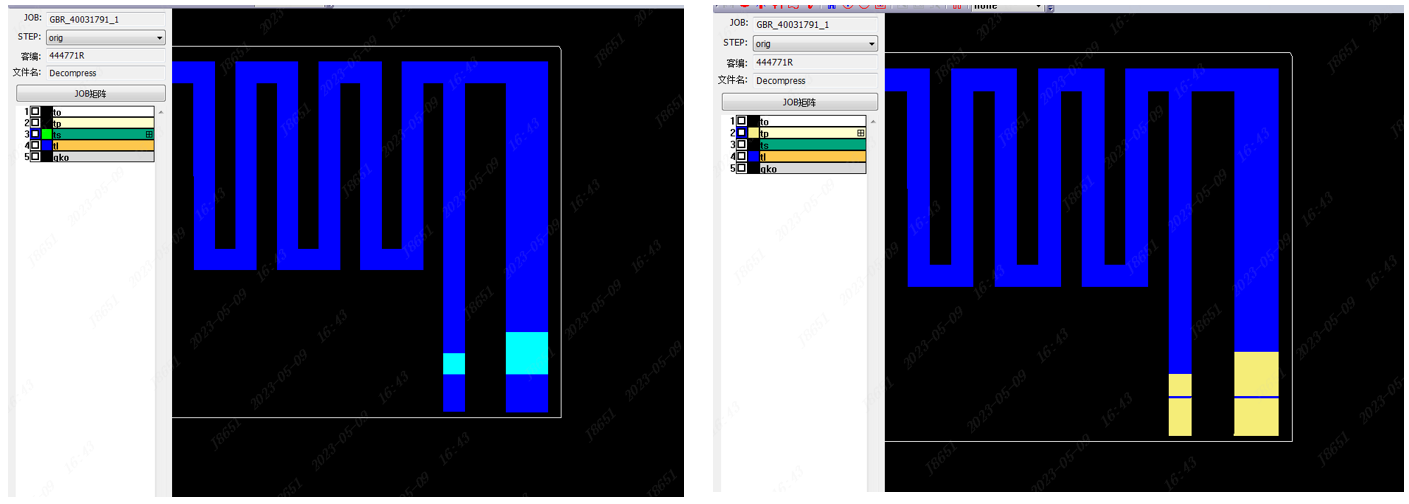

问题点：钢网层有开窗，防焊层没有，容易漏开窗，阻焊窗一定要设计在阻焊层。

案例6：

问题点：金手指处漏开窗，无法使用，金手指，元器件焊盘一定要有阻焊窗。

案例7：

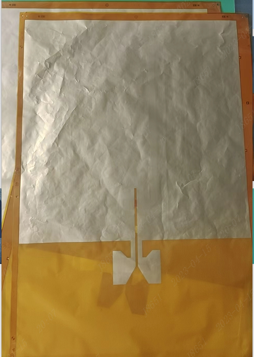

问题点：大铜面全部开窗，容易有褶皱。
