FPC阻抗线宽线距参数是否设计合理
创建时间：2024-04-28 14:49 更新时间：2026-06-15 13:49
22502

1

文档错误过时,
我要反馈

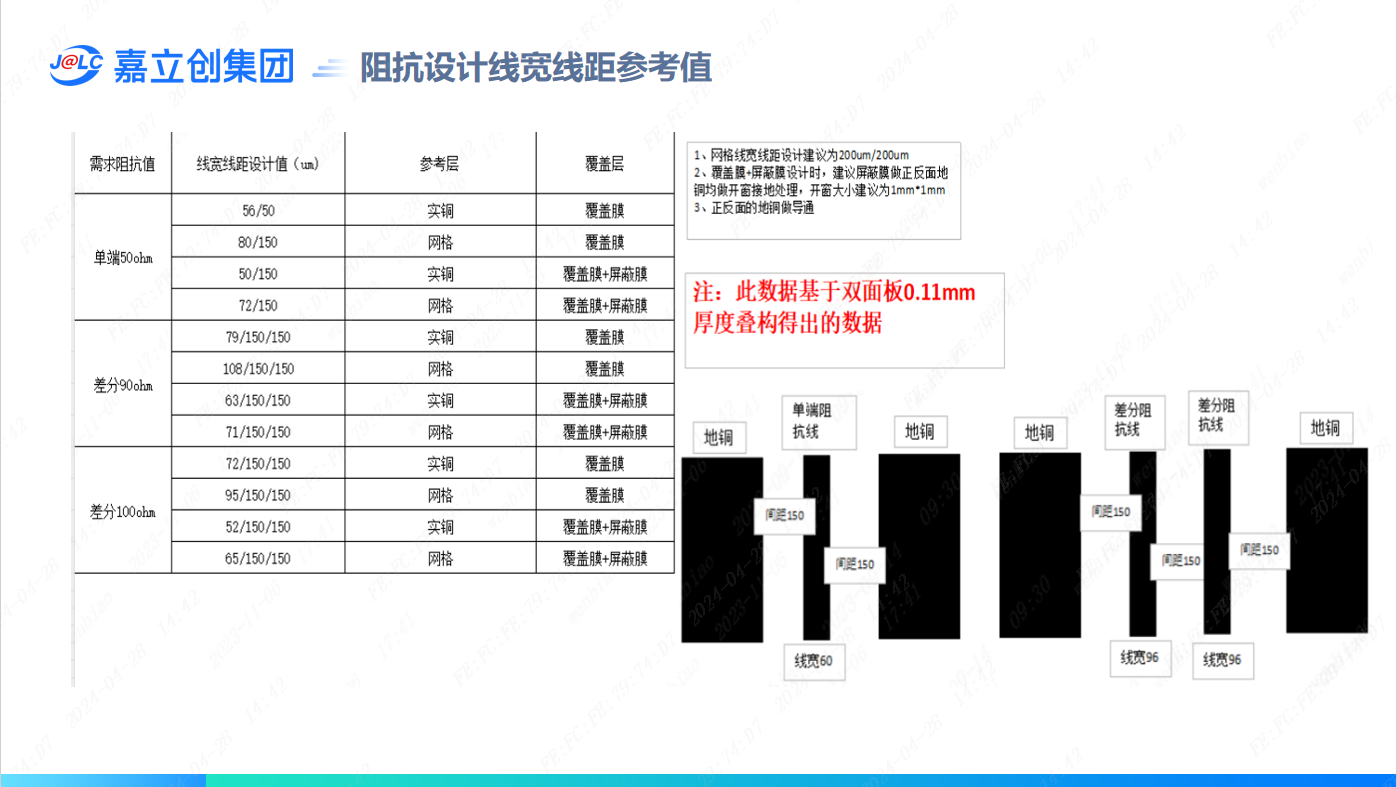

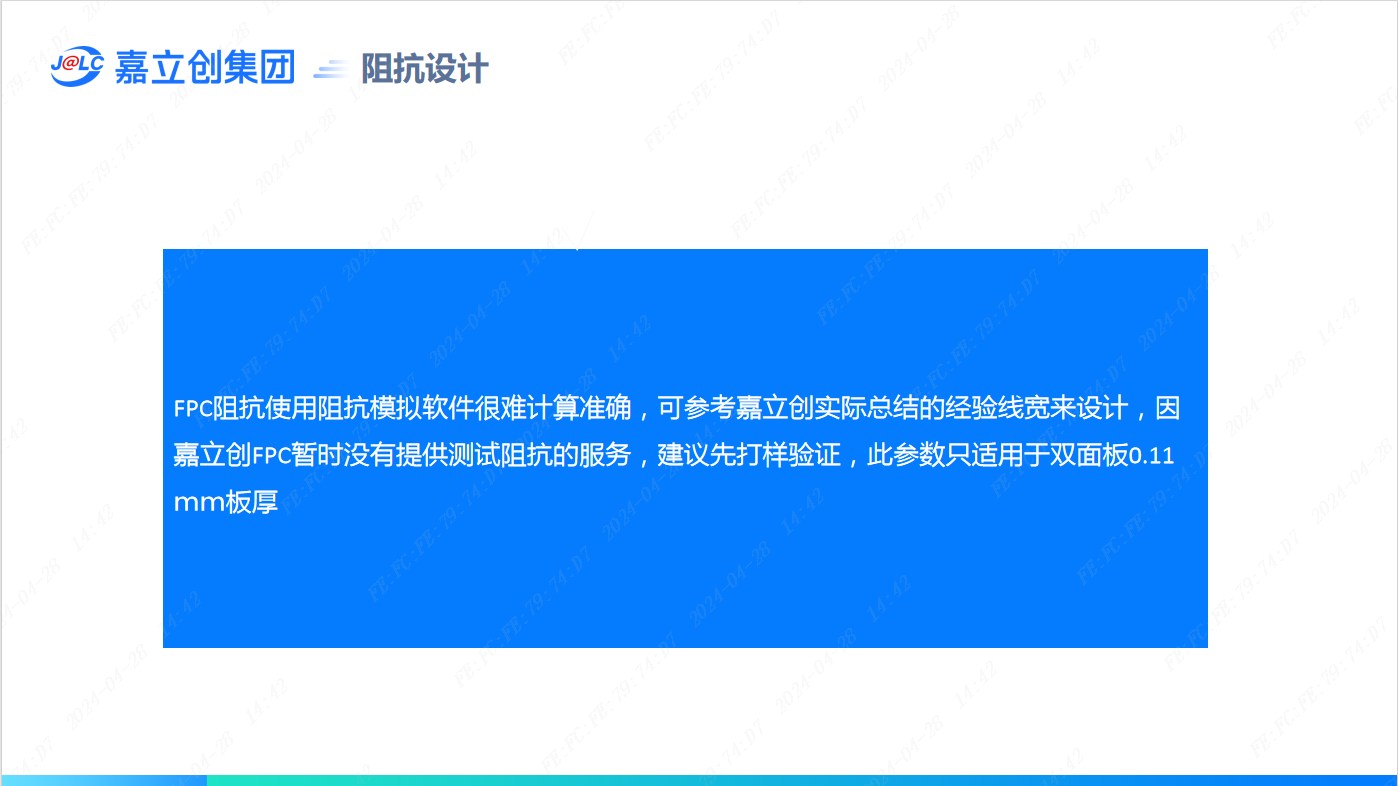

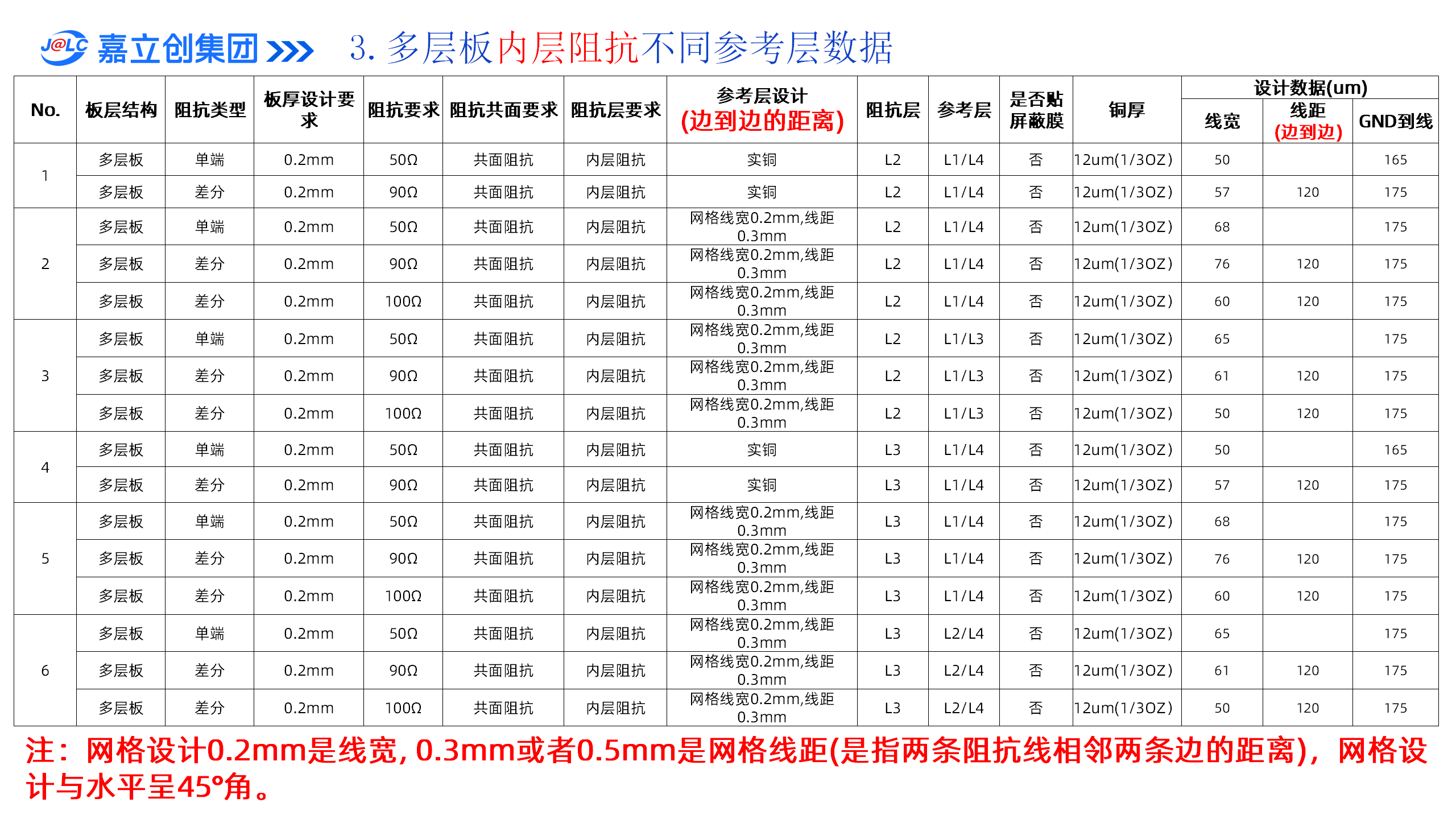

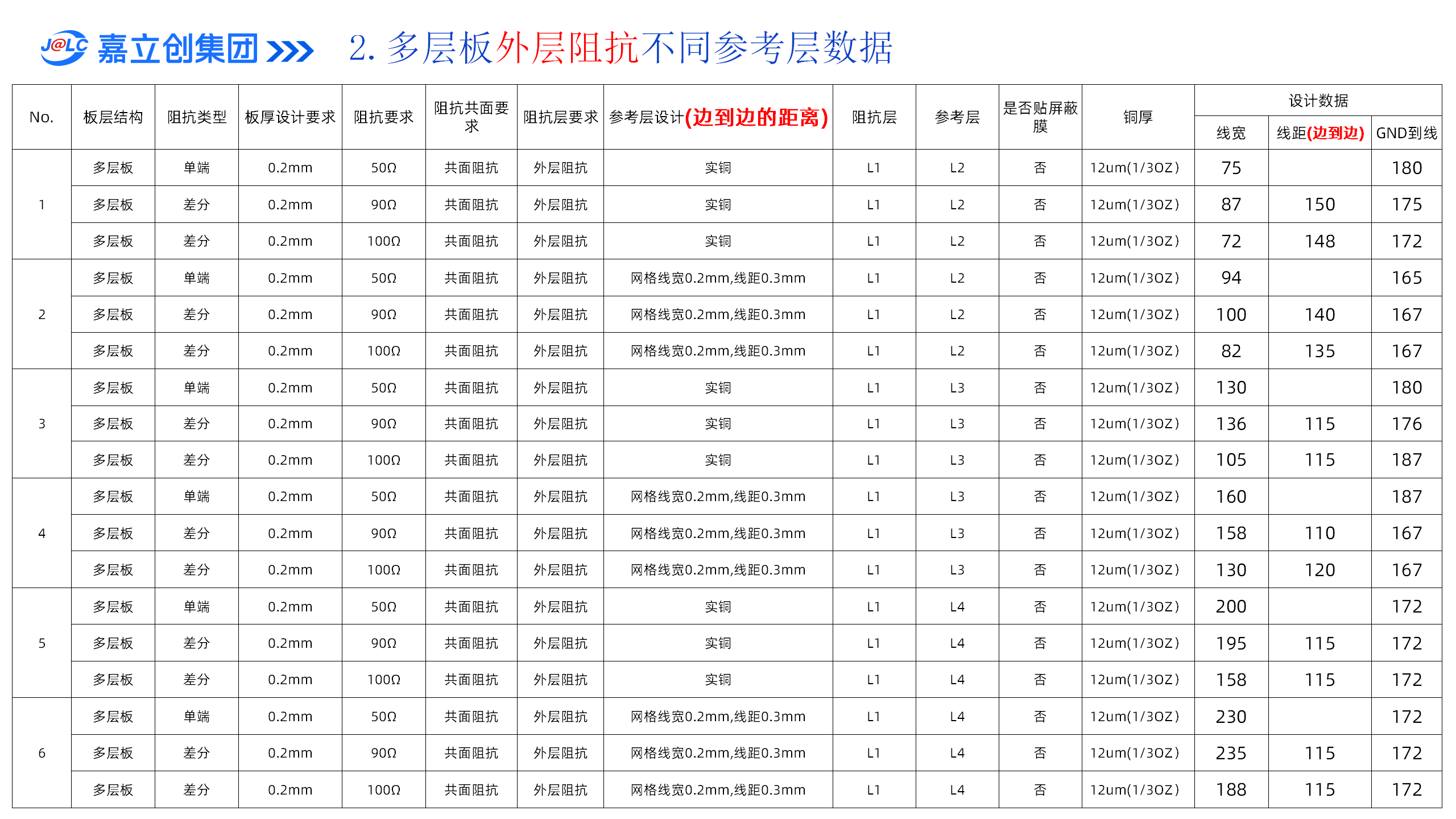

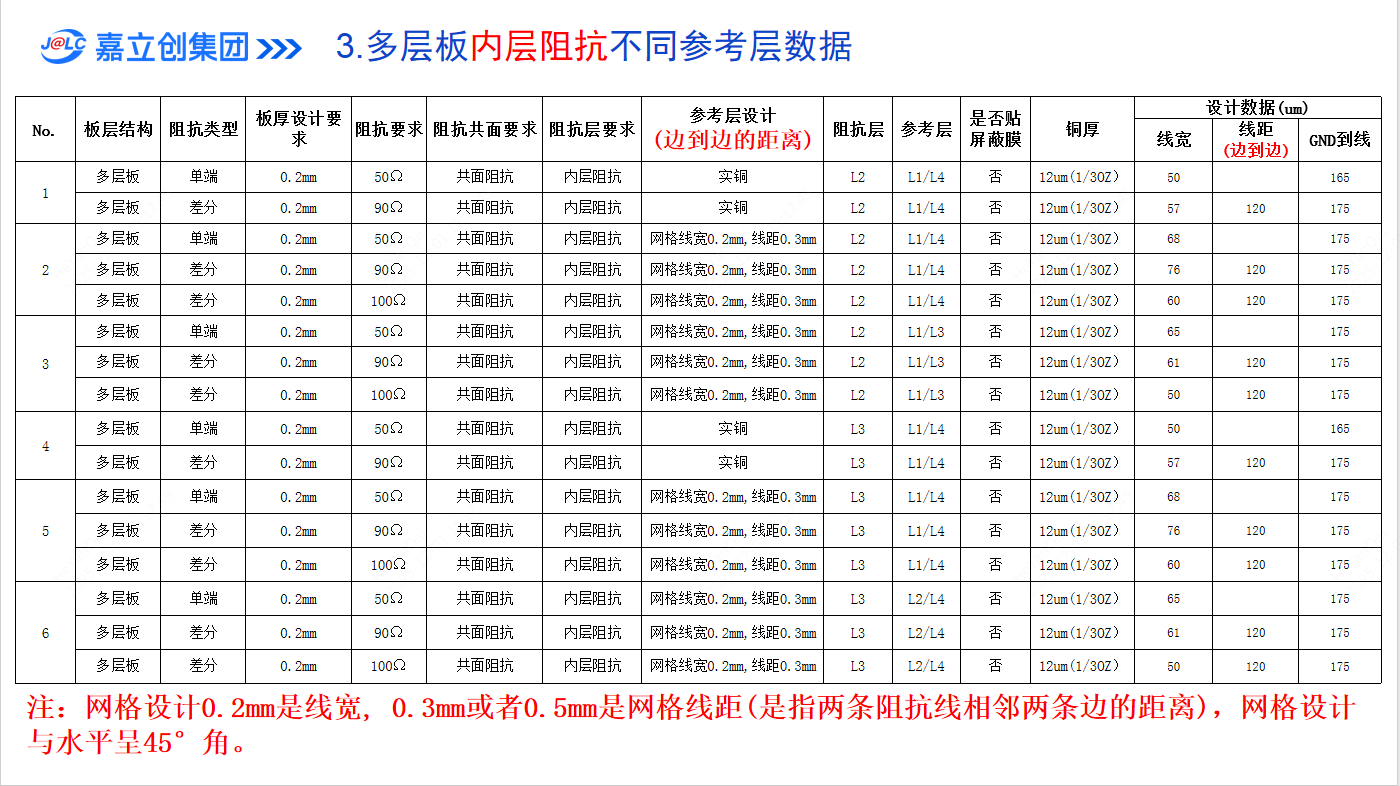

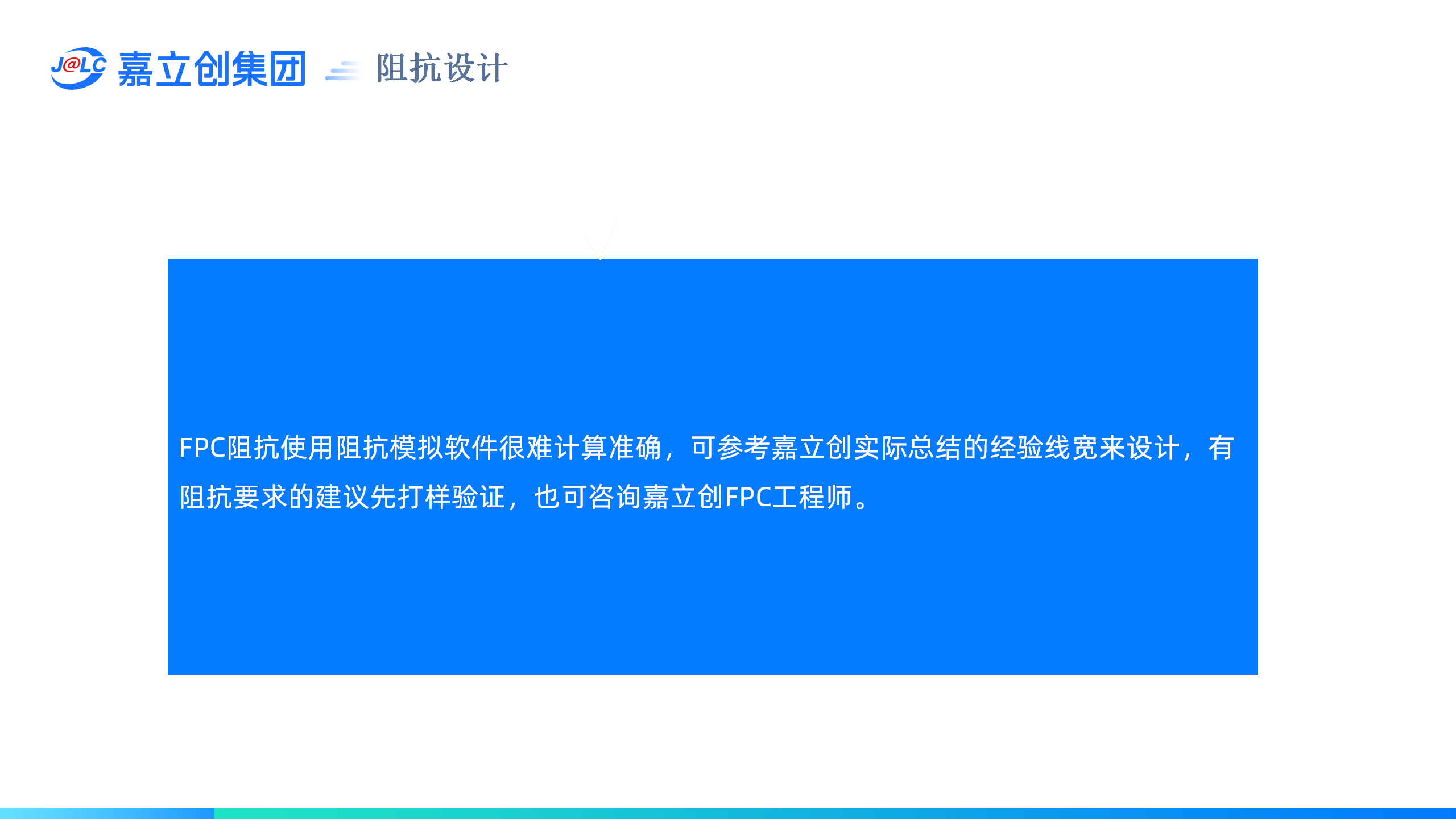

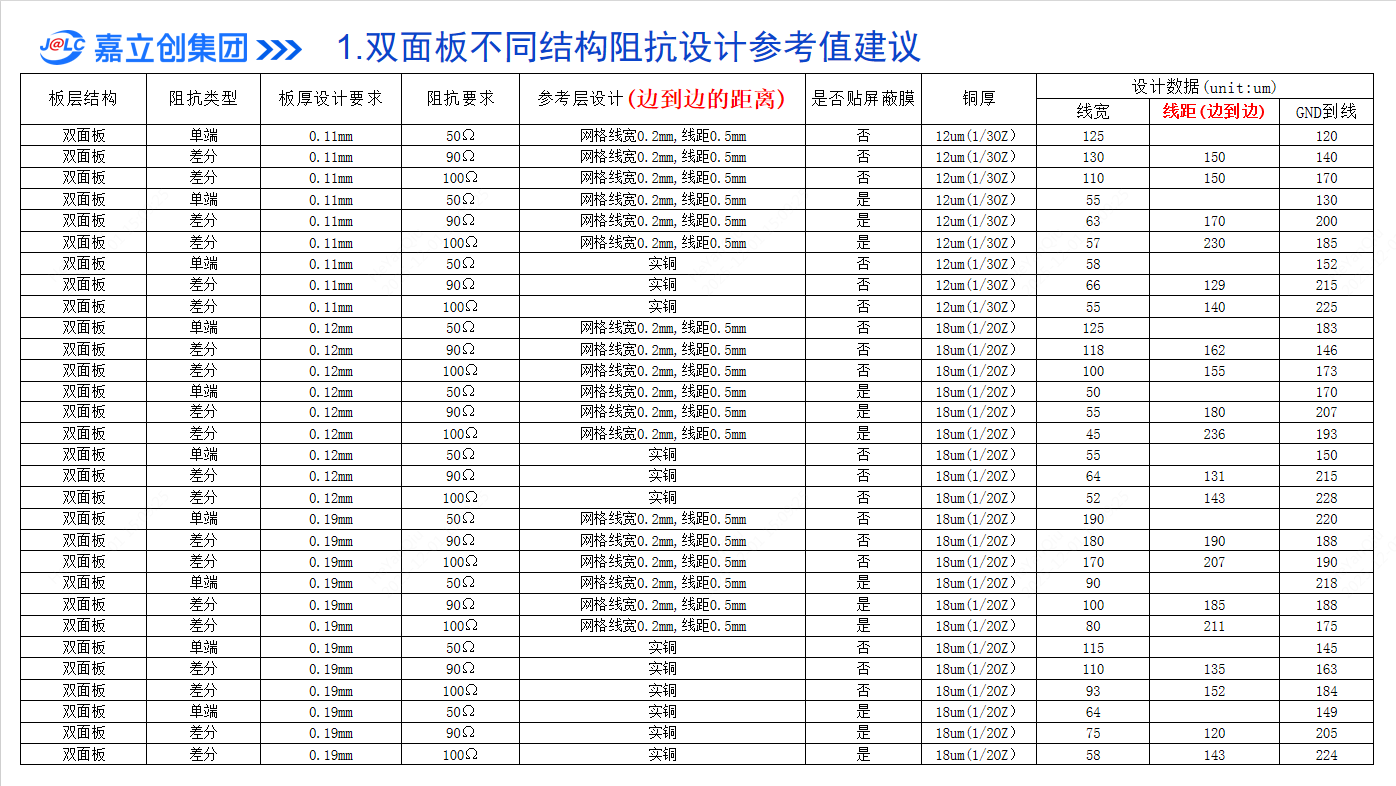

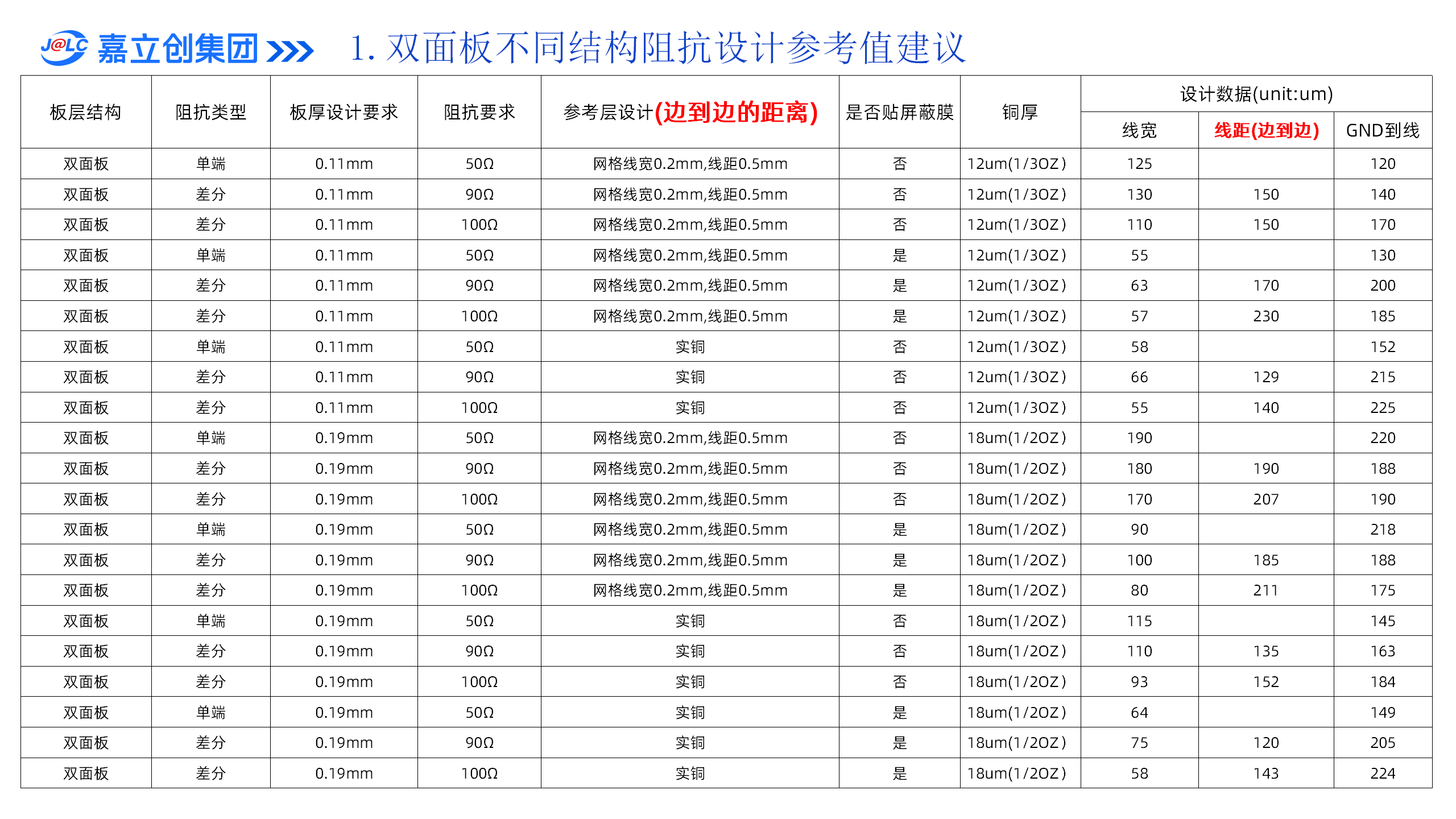

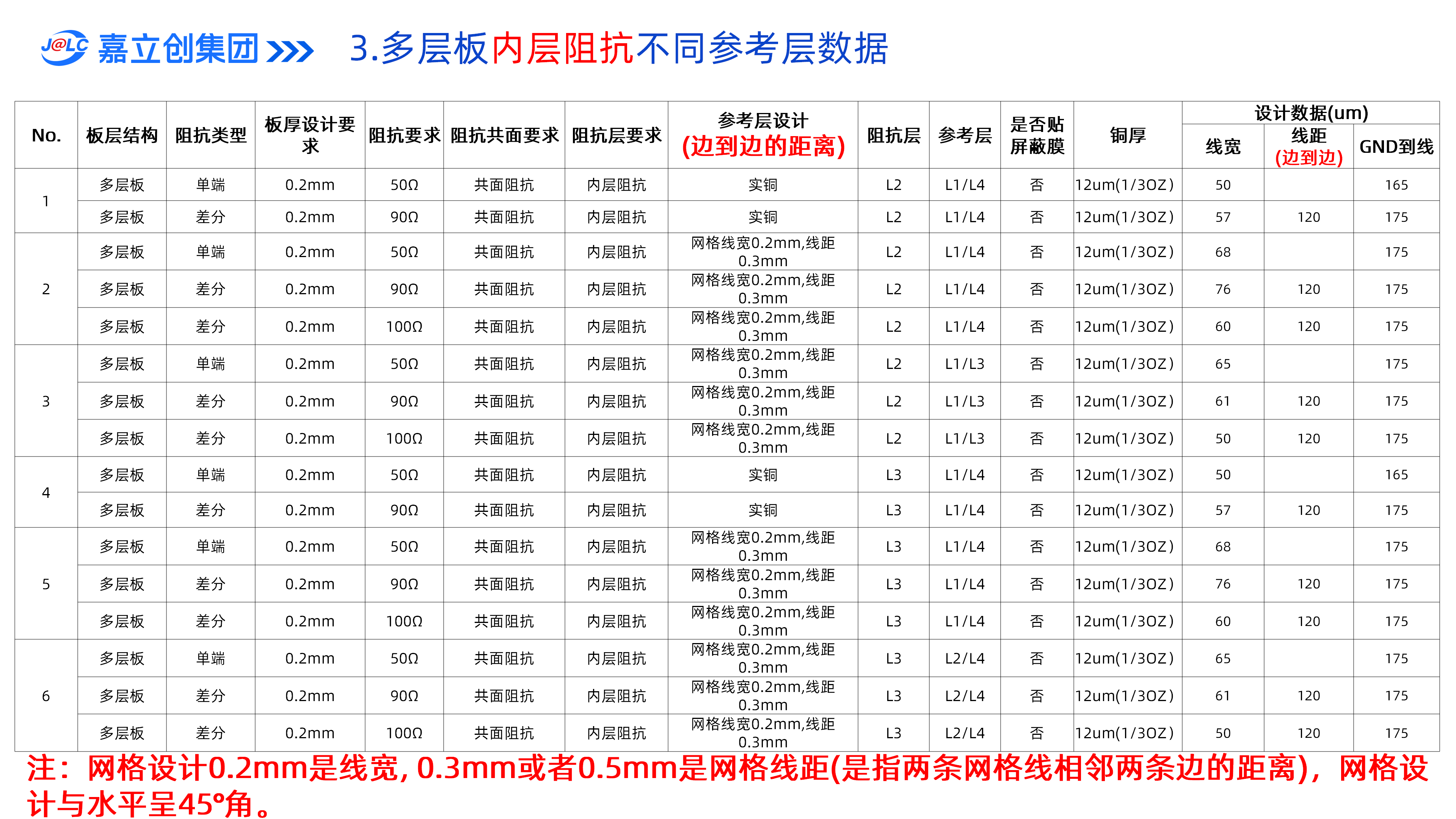

FPC阻抗使用阻抗模拟软件很难计算准确，可参考嘉立创实际总结的经验线宽来设计，建议先打样验证。(需要注意，按以下表格参数线宽线距直接下单，阻抗公差约在+/-20%左右，如您有更严格的公差要求如+/-10%(小于50Ω±5Ω)，请选择阻抗管控要求后下单)

互动评论 1

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

客户(7***7A) 2025-05-28 14:38:16

0

0.12mm和0.2mm有推荐的值吗？

FPC何工(1***4A) 2025-05-28 15:06:45

0.12和0.2mm的没有，计算出来线宽太细了，满足不了制程能力，可以考虑用0.19mm的板厚，具体可以咨询一下FPC客服提供参数
