FPC阻抗板下单要求

创建时间：2026-01-14 14:35更新时间：2026-07-31 16:26

3879

0

文档错误过时,我要反馈

一、阻抗板下单要求

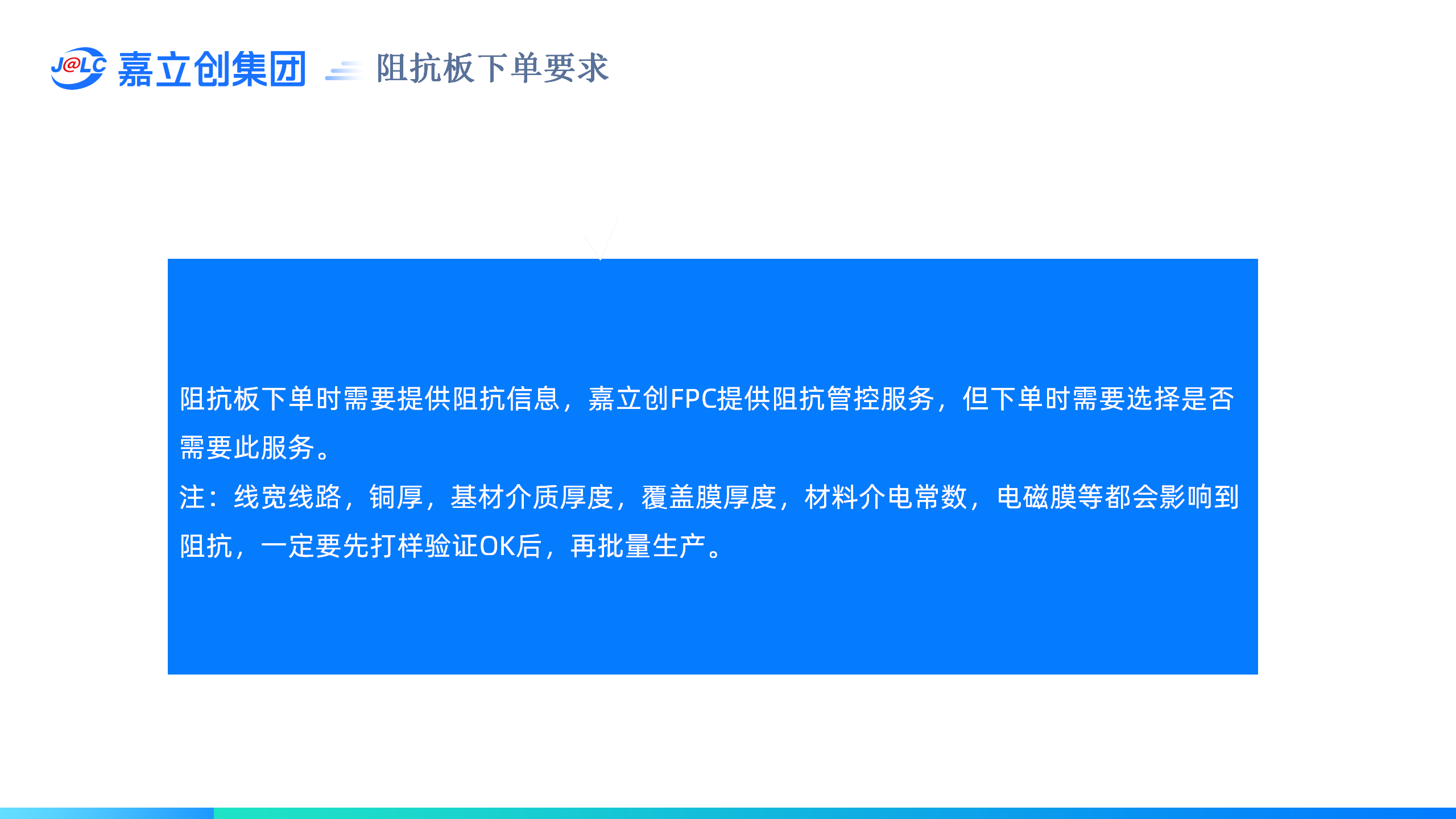

阻抗板下单时需要提供阻抗信息，嘉立创FPC提供阻抗管控服务，但下单时需要选择是否需要此服务。

注：线宽线路，铜厚，基材介质厚度，覆盖膜厚度，材料介电常数，电磁膜等都会影响到阻抗，一定要先打样验证OK后，再批量生产。

二、阻抗要求标示方法

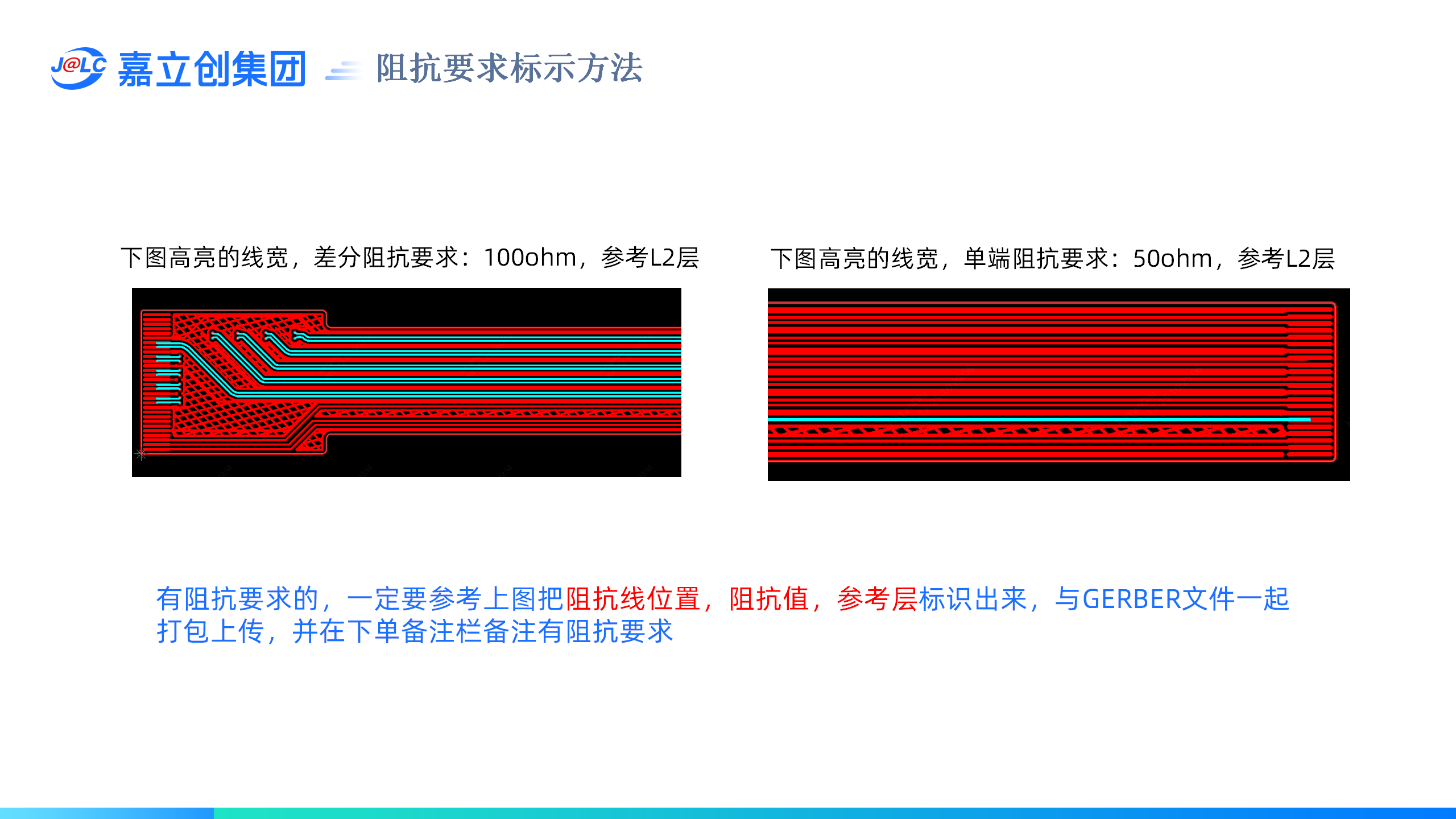

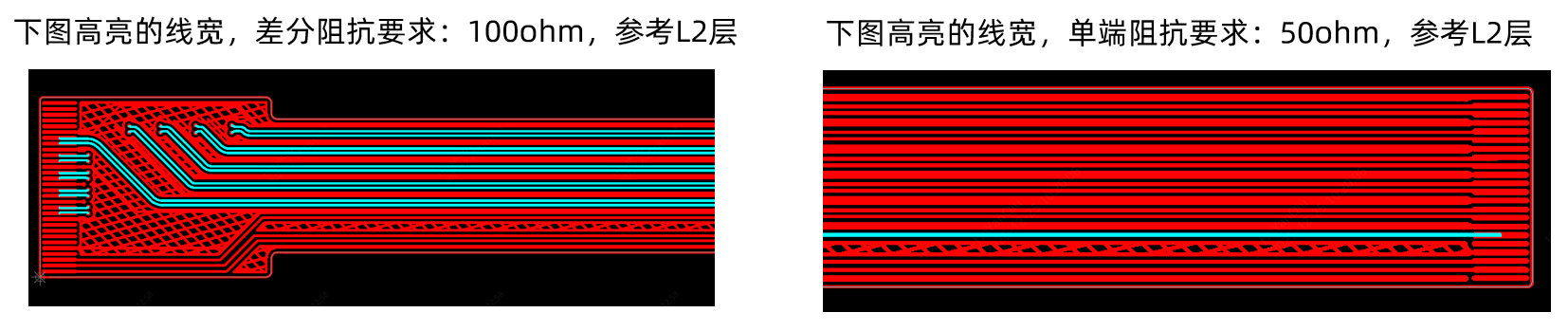

有阻抗要求的，一定要参考上图把阻抗线位置，阻抗值，参考层标识出来，与GERBER文件一起打包上传，并在下单备注栏备注有阻抗要求。

三、阻抗管控要求

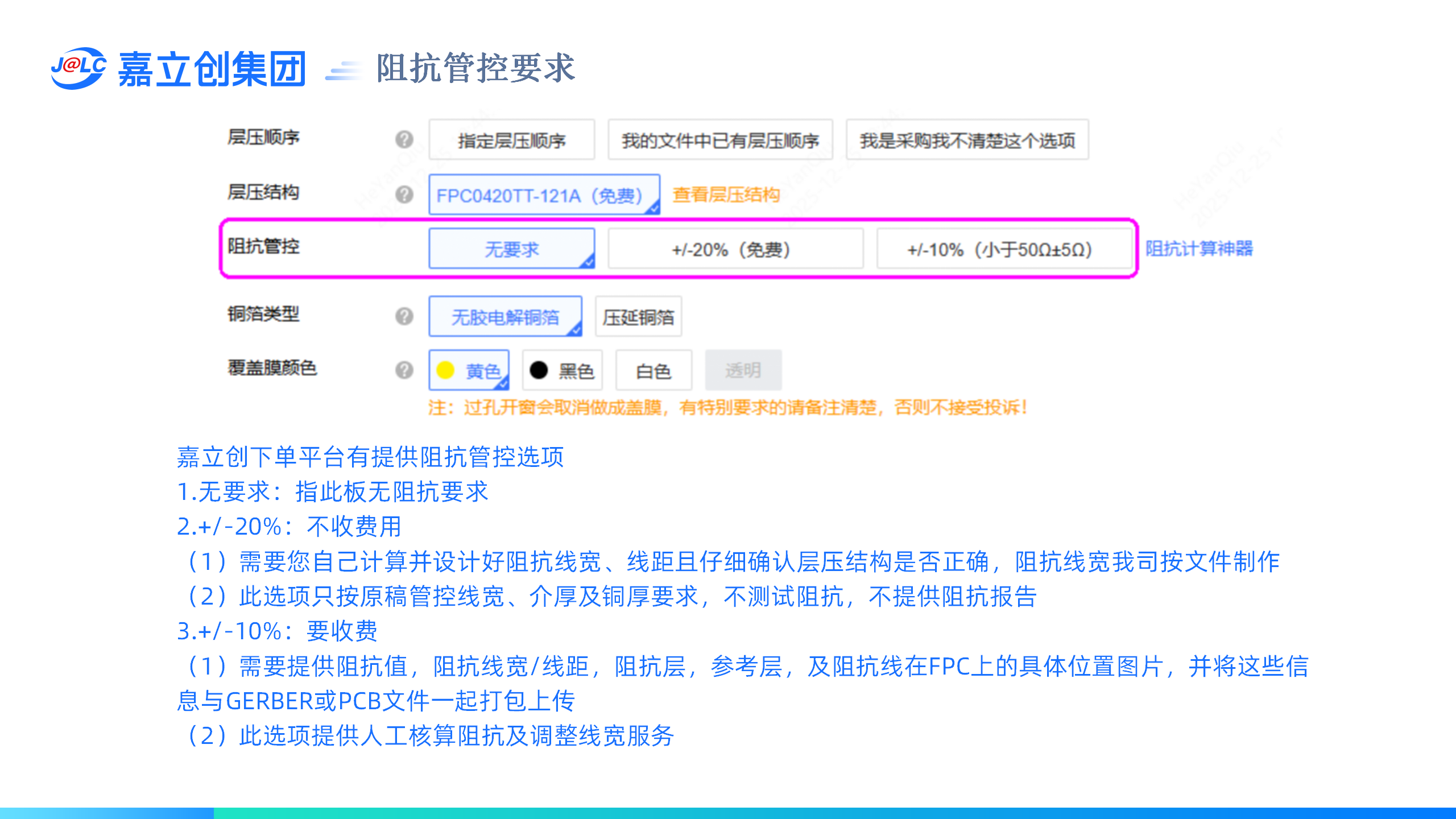

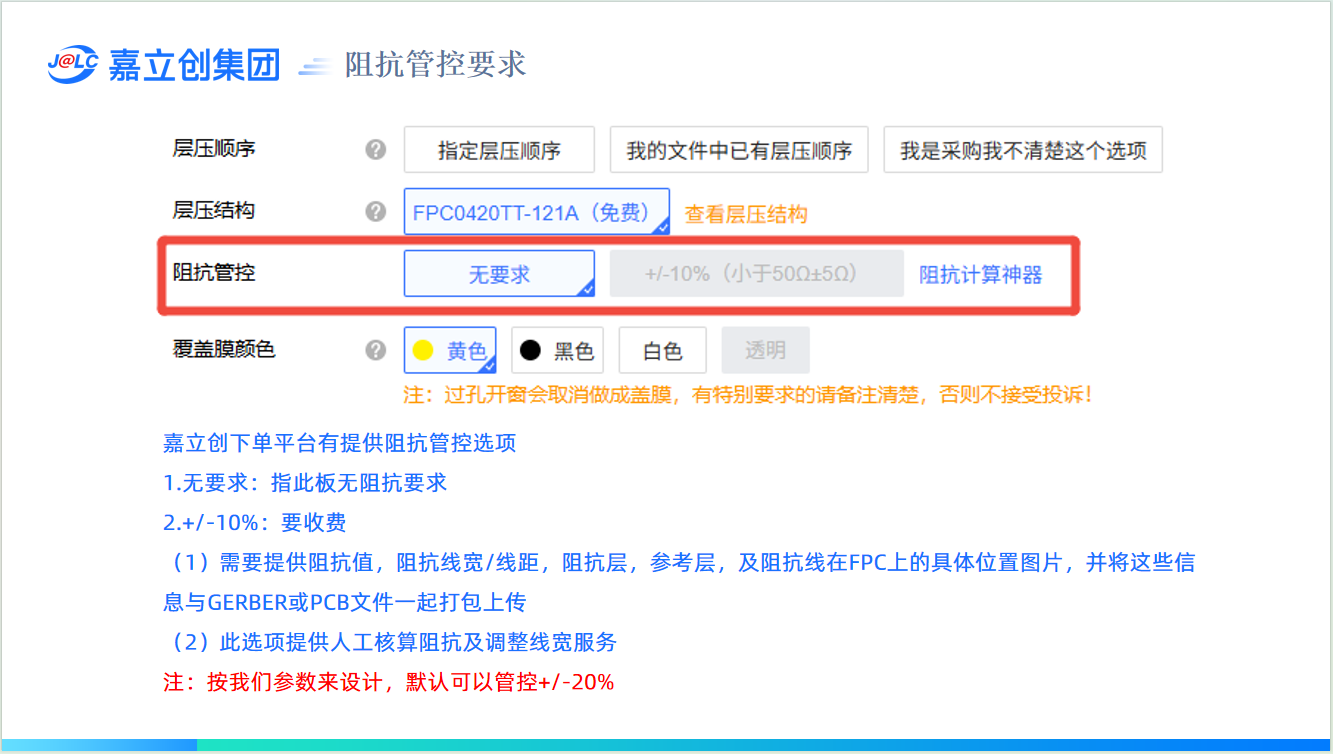

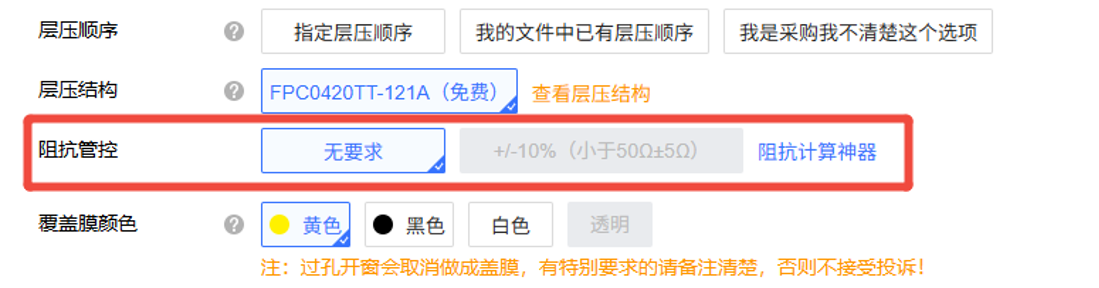

嘉立创下单平台有提供阻抗管控选项

1.无要求：指此板无阻抗要求

2.+/-10%：要收费

（1）需要提供阻抗值，阻抗线宽/线距，阻抗层，参考层，及阻抗线在FPC上的具体位置图片，并将这些信息与GERBER或PCB文件一起打包上传

（2）此选项提供人工核算阻抗及调整线宽服务

注：按我们参数来设计，默认可以管控+/-20%

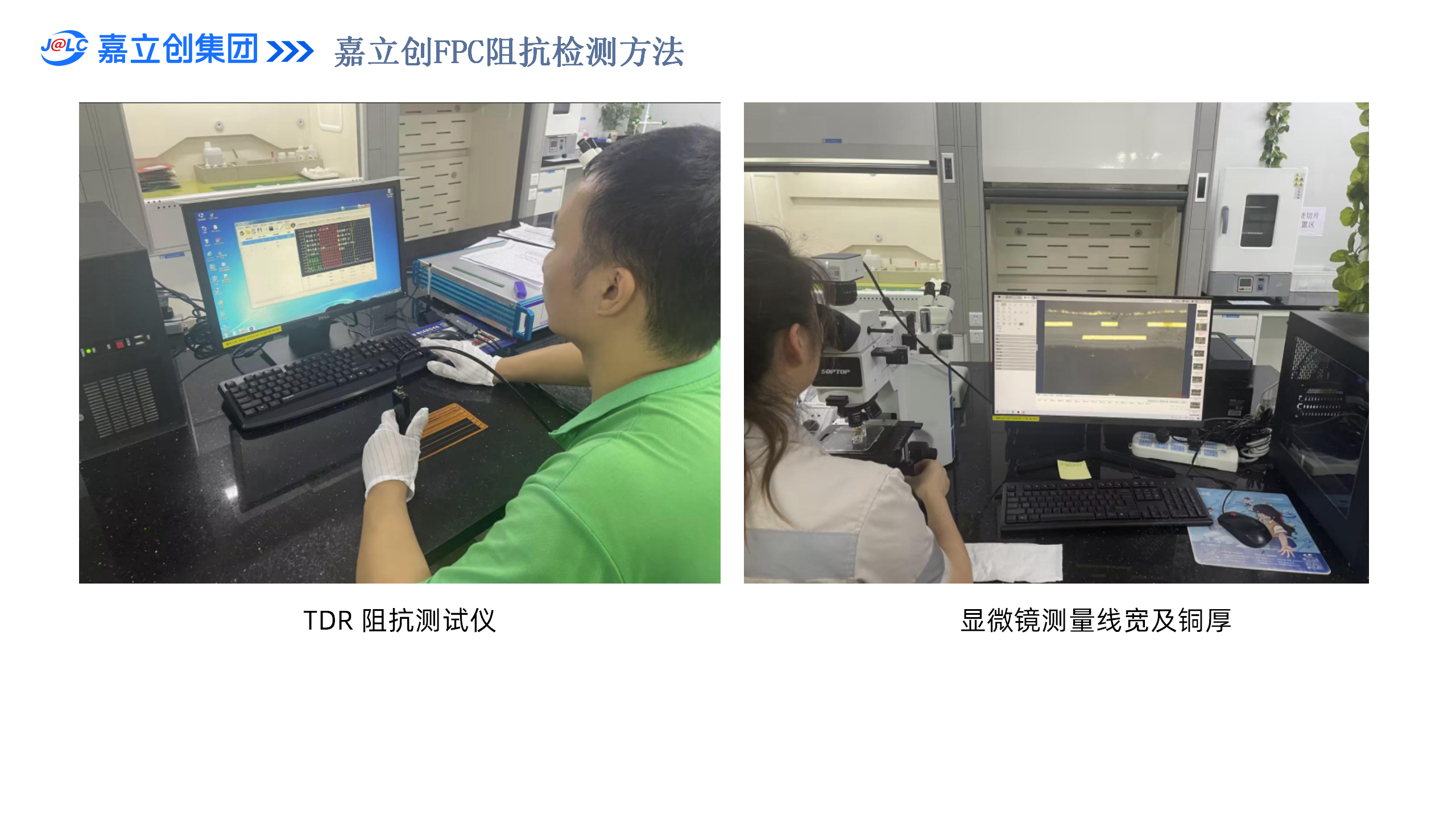

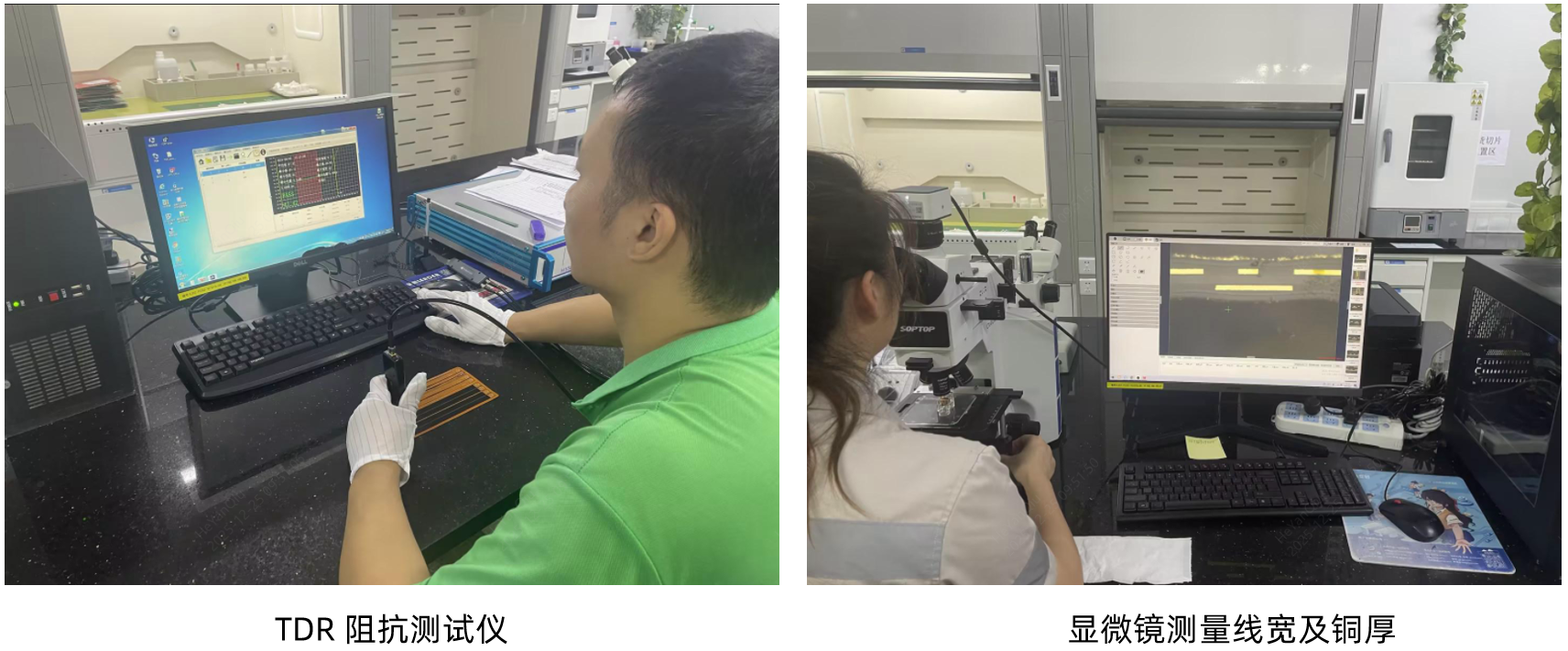

四、嘉立创FPC阻抗检测方法
