线圈板的设计与表面工艺
更新时间:2024-12-12 18:13
35707
6
文档错误过时,
我要反馈

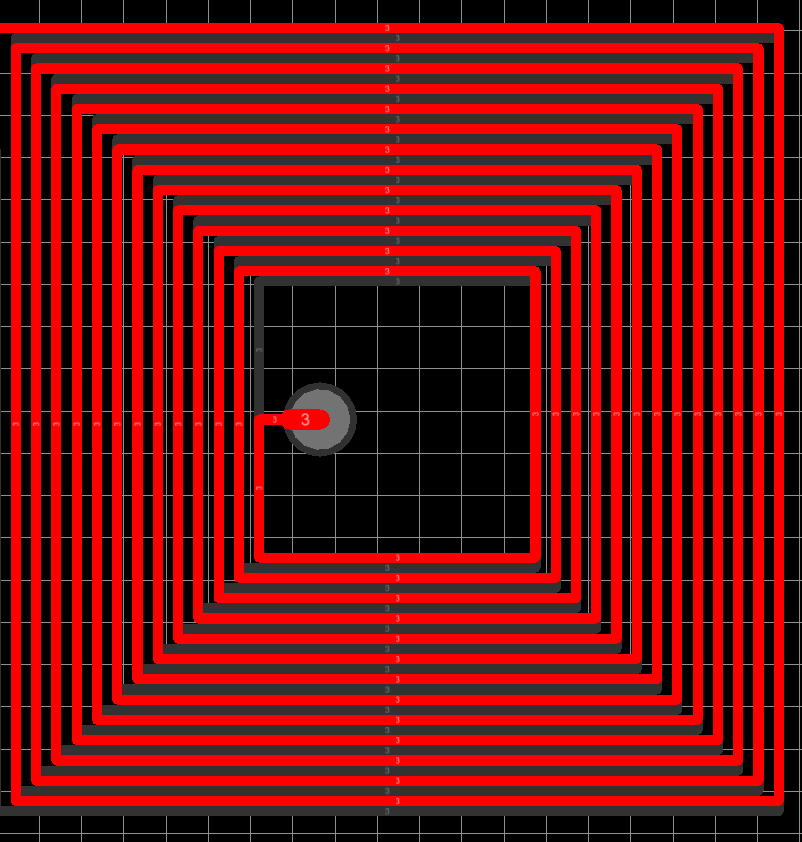

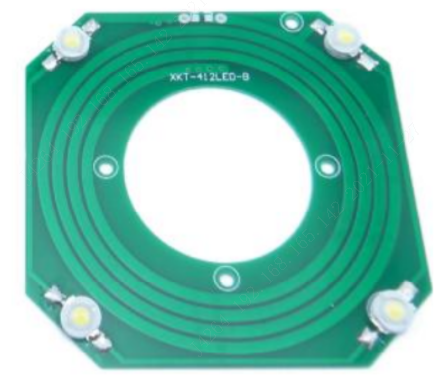

环形线圈是PCB布线过程中有时要用到的一种走线方式,其主要作用一种是电感,一种是变压器及天线等,结合PCB的生产情况,请留意如下几点:
1.相对于常规的其它线路,环形线圈是同一个通路,对于环形线间相连的地方没法测出短路的,因此要求线宽线距要求0.254mm(极限0.15mm,但要求线圈盖油)。
2.对于线圈露铜的,只能做沉金工艺(沉金相对平整,且厚薄公差少)
3.对于线圈露铜的,不建议做喷锡工艺(喷锡厚薄公差大,易粘连)
4.线圈被油墨盖住的,可以做喷锡或沉金工艺。

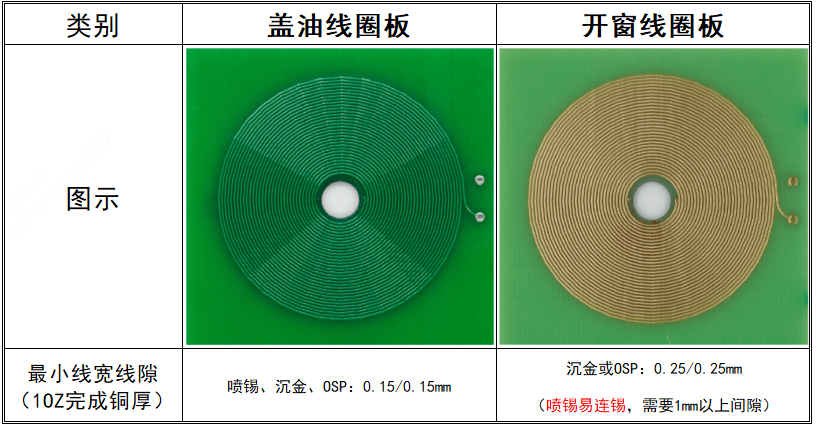

尊敬的客户,您好,此类线圈板,如果线圈区域盖油墨,建议做到0.15MM 的线宽、线距,如果线圈部分开窗,建议线宽、线距做到0.25MM 以上,并做沉金工艺,谢谢!
线路盖油的情况可以,仅1OZ铜厚

资料中设计好:线路层有图案的地方做出来就是铜面,阻焊层有图案的地方做出来不盖油,线路层与阻焊层重合的地方才会做出露铜上锡或沉金(依下单选择)效果的。
