嘉立创DFM客户端自定义检测规则配置
38957
0
摘要：嘉立创DFM支持自定义检测规则，用户可以根据项目工艺要求调整检测项的报告阈值、提示等级及启用状态。本文介绍自定义规则的创建、检测项配置、阈值调整、规则保存与应用等操作，帮助用户根据实际PCB制造和SMT装配需求灵活配置DFM检查规则。
使用建议：如果没有明确的制造工艺要求，建议优先使用系统内置规则。需要调整规则时，应以实际生产工艺能力、材料、铜厚、板层和装配要求为依据。
视频教程：DFM为什么总是报红？先学会设置自定义规则（点击跳转）
1. 打开DFM规则设置
- 启动嘉立创DFM客户端并打开PCB文件。

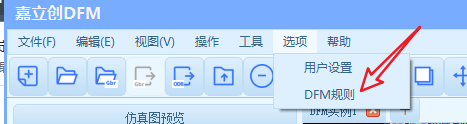

- 在顶部菜单中依次点击「选项」→「DFM规则」。
- 进入「规则设置」窗口，查看当前选中的规则。
首次使用时，规则列表通常显示系统内置规则；已使用过自定义规则的账号，可能显示上一次选中的规则。

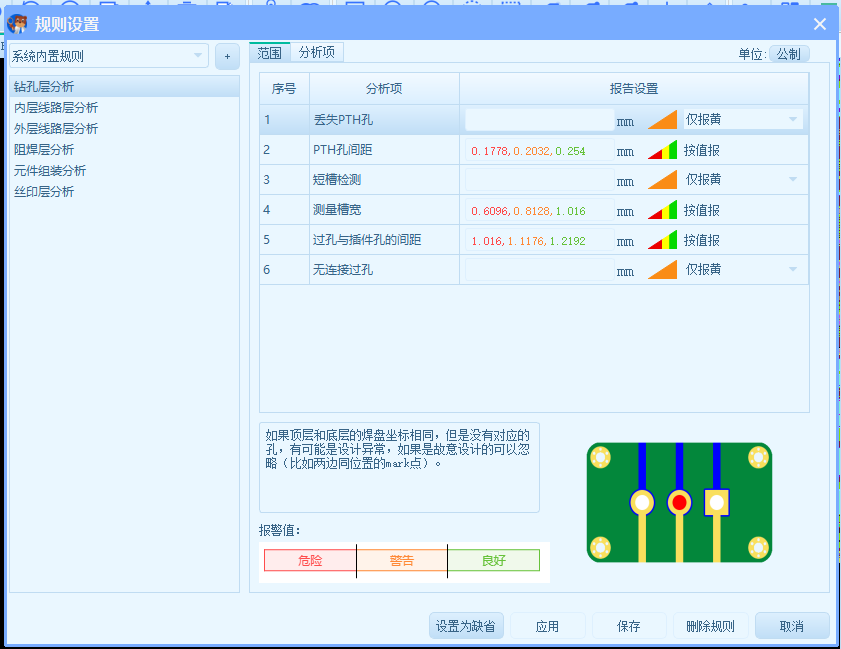

注意： 系统内置规则为只读规则，不能直接修改。如需调整检查参数，需要先新建自定义规则。
2. 新建自定义规则

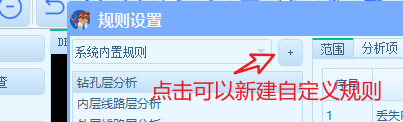

- 在规则名称右侧点击「+」。
- 输入规则名称并确认。系统将基于系统内置规则创建一份可编辑的自定义规则。
- 在规则列表中确认已切换到新建规则，再开始修改检测项。

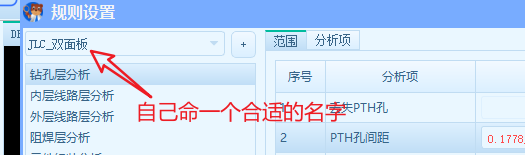

命名建议：建议根据规则的适用条件进行命名，例如：「供应商或工厂_板层_铜厚_工艺类型_版本号」。通过明确规则名称，可以方便后续识别、管理和追溯，避免使用「规则1」「新规则」等难以区分的名称。
3. 了解规则设置界面
规则设置页主要包括以下区域：
- 规则列表：切换系统内置规则和已创建的自定义规则。
- 分析模块：按钻孔、线路、阻焊、丝印和元件组装等类型组织检测内容。实际模块以当前客户端显示为准。

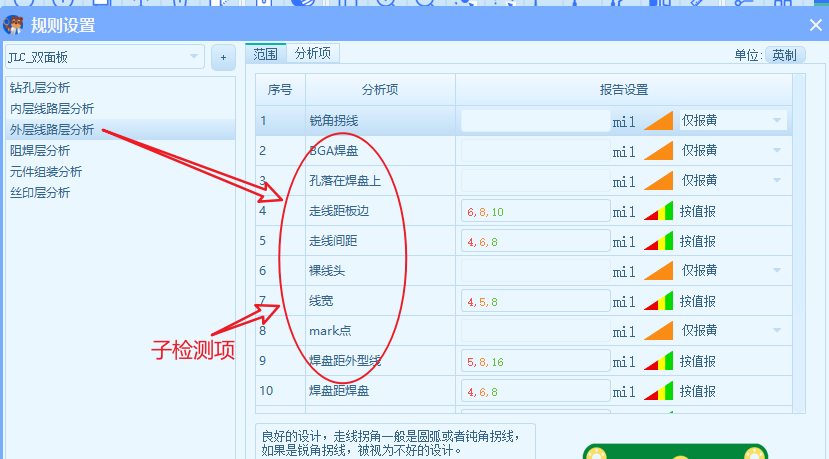

- 子检测项：显示当前分析模块包含的具体检测项。
- 报告设置：配置阈值、单位或结果等级。

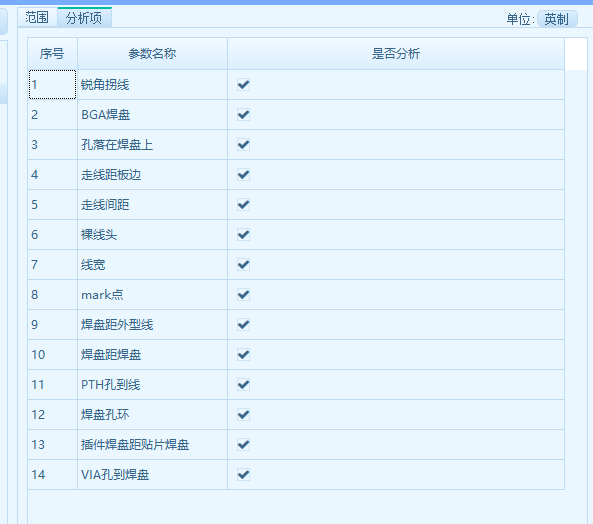

- 是否分析：用于配置报告规则和检测项是否启用。

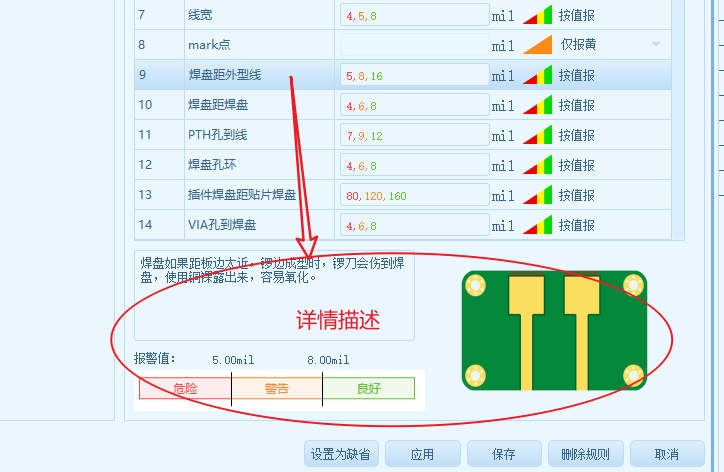

- 检测项说明及示意图：说明检测对象、判断逻辑和结果等级，可用于确认当前参数的含义。
- 单位：可切换英制/公制单位。
4. 配置按值报告的检测项

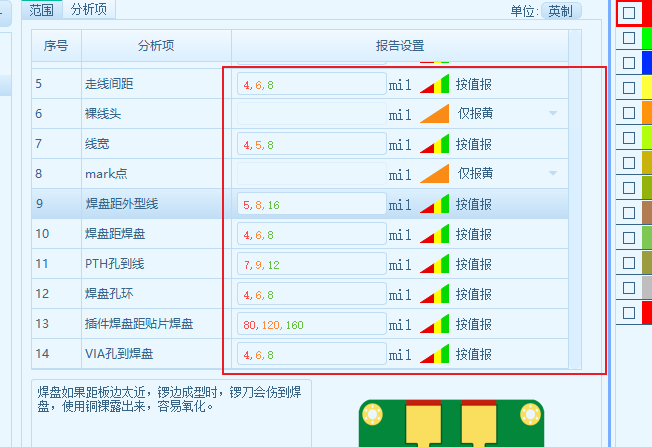

线宽、线距、孔径、孔环和焊盘间距等检测项通常包含测量值。系统会根据所配置的阈值，将检查结果划分为危险、警告或良好等等级。
操作步骤：
- 选择需要调整的分析模块和子检测项。
- 查看检测项说明、参数单位以及界面下方的结果区间示意。
- 在「报告设置」中修改对应阈值。不同检测项的参数数量和含义可能不同，应以当前检测项说明为准。
- 检查各阈值之间的关系及单位，确认没有填反、遗漏或使用错误单位。
- 完成设置后保存并应用规则，再重新执行检查。
注意： 修改阈值会影响对应检查结果的等级判定。设置时应结合实际制造工艺能力，不建议为了减少警告或危险提示而随意放宽阈值。
5. 配置非按值报告的检测项
部分检测项主要用于判断某类图形或设计现象是否存在，不以长度、间距等连续测量值进行分级。
例如，某些开路端点或图形异常类检测项，可能只提供危险、警告等提示级别选项，而不提供具体数值阈值。
操作步骤：
- 选择需要调整的检测项。
- 根据项目审核要求设置对应的提示级别。
- 保存并应用规则，重新执行检查，确认新的提示级别符合预期。
6. 保存、应用和设置默认规则
- 「保存」：保存当前自定义规则的配置。
- 「应用」：将当前规则应用于后续检查。
- 「设置为缺省」：将当前规则设为默认使用的规则。
完成设置后，应重新执行DFM检查，并抽查几个已调整的检测项，确认阈值、等级和启用状态已经生效。不同客户端版本的按钮名称或位置可能略有差异，请以当前界面为准。
7. 自定义规则使用建议
为了便于规则管理和后续使用，建议注意以下几点：
- 按需创建规则： 根据不同板层、铜厚、材料及工艺条件分别创建规则，不建议使用一套规则覆盖所有制造条件。嘉立创工艺参数查询：嘉立创PCB、FPC及SMT工艺加工能力
- 规范命名： 在规则名称中保留适用条件和版本信息，方便团队识别和后续追溯。
- 谨慎调整参数： 修改阈值或停用检测项前，应确认对应工艺能力和项目要求，避免遗漏实际制造风险。
- 定期复核： 产品设计或生产工艺发生变化后，应重新检查自定义规则是否仍然适用。
- 做好规则交接： 向其他工程师交接设计文件时，建议同时说明所使用的自定义规则及其与系统内置规则的差异。
