嘉立创DFM客户端图层导出为PDF功能介绍

摘要： 嘉立创DFM客户端支持将PCB的Gerber图层导出为PDF文件，用户可以根据需要选择导出图层、设置文件输出方式、颜色及纸张方向，方便进行PCB图层查看、生产资料存档、工程评审和打印。本文介绍图层导出为PDF的操作方法及各项参数设置。

视频教程：别再一层层截图了！教你一键导出PCB图层PDF格式（点击跳转）

1. 功能介绍

嘉立创DFM客户端支持将当前打开的PCB Gerber图层导出为PDF文件。用户可以根据实际需求选择需要导出的图层，并自定义PDF的文件结构、显示颜色和页面布局。

通过该功能，可以将PCB不同图层分别导出，方便查看线路、阻焊、丝印、钻孔及板框等内容，也可以将多个图层合并到同一个PDF文件中，便于集中管理和传递。

注意： 本功能导出的是PCB的Gerber图层图形，与「导出分析报告」功能不同。导出分析报告主要用于保存DFM检查结果及风险信息，而图层导出为PDF主要用于查看和保存PCB各层图形。

2. 打开PDF导出窗口

操作步骤：

1. 启动嘉立创DFM客户端，打开需要导出的Gerber文件或PCB原文件。
2. 在顶部菜单栏中点击「文件」。
3. 依次选择「导出」→「图层导出为PDF」。

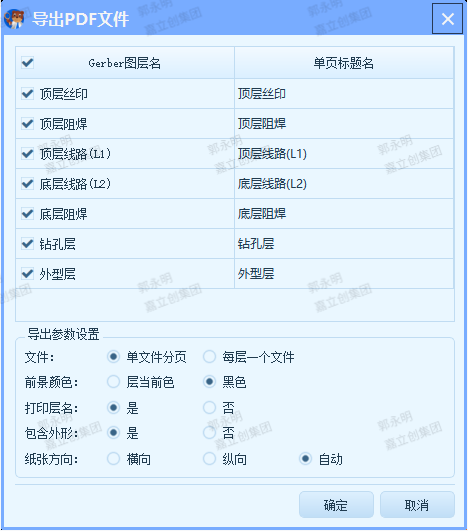

4. 进入「导出PDF文件」设置窗口。

进入设置窗口后，可以看到Gerber图层选择区域、导出参数设置区域及底部操作按钮。

3. 选择需要导出的图层

导出窗口上方会列出当前文件中已经识别的Gerber图层，每一行对应一个图层。

用户可以根据实际需要，勾选需要导出的图层，取消勾选则表示不导出该图层。

Gerber图层名：

显示当前文件中识别到的原始图层名称，例如顶层线路、底层线路、顶层阻焊、底层阻焊、顶层丝印、钻孔层及外形层等。

单页标签名：

用于设置该图层导出到PDF后对应页面显示的名称，默认与原始图层名称一致。

用户可以根据需要修改标签名称，方便在PDF中区分不同图层。

例如，可以将「顶层线路(L1)」修改为「TOP-L1」，将「底层线路(L2)」修改为「BOTTOM-L2」。

注意： 实际显示的图层名称和数量取决于当前导入文件的内容，不同PCB文件可能存在差异。

4. 设置PDF导出参数

选择需要导出的图层后，可以在下方的「导出参数设置」区域配置PDF输出方式。

4.1 文件

用于设置多个图层的文件输出方式，支持以下两种模式：

单文件分页：

将所有勾选的图层合并到同一个PDF文件中，每个图层单独占用一页。

例如，选择顶层线路、底层线路、顶层阻焊和底层阻焊后，最终生成一个包含4页内容的PDF文件。

这种方式适合集中查看、保存和传递整套PCB图层资料。

每层一个文件：

将每个勾选的图层分别导出为独立的PDF文件。

例如，选择4个图层，就会分别生成4个PDF文件。

这种方式适合需要单独发送某个图层，或按照不同工序分别整理图层资料的场景。

（插入两种文件输出方式的设置截图）

4.2 前景颜色

用于设置PDF中图层图形的显示颜色，支持以下两种方式：

层当前色：

保留各图层在DFM客户端中显示的原始颜色，方便通过不同颜色区分各个图层。

黑色：

将所有图层统一以黑色输出，适合黑白打印及正式资料归档。

（插入前景颜色设置及效果对比截图）

4.3 打印层名

用于控制是否在PDF页面中显示当前图层名称。

• 是： 在PDF页面上显示对应的单页标签名，方便识别当前页面所属图层。
• 否： 不显示图层名称，页面内容更加简洁。

如果需要将PDF用于工程评审或资料传递，建议选择「是」，方便其他人员快速识别图层。

4.4 包含外形

用于控制是否在导出的图层页面中叠加显示PCB外形轮廓（板框）。

• 是： 在每一页中叠加显示PCB外形轮廓，方便查看图层内容与板框之间的位置关系。
• 否： 仅导出当前选择的图层内容，不额外叠加外形轮廓。

（插入包含外形开关及导出效果截图）

如果需要查看线路、阻焊等图层在PCB上的实际分布位置，建议开启「包含外形」。

4.5 纸张方向

用于设置PDF页面的排版方向，默认纸张规格为A4，支持以下三种方式：

• 横向： PDF页面采用横向排版，适合宽度较大的PCB。
• 纵向： PDF页面采用纵向排版，适合长度较大的PCB。
• 自动： 程序根据PCB板形自动选择合适的页面方向，减少图形显示不完整或页面空间利用不合理的情况。

一般情况下，建议选择「自动」，由程序根据PCB外形自动调整页面方向。

5. 完成PDF导出

完成图层选择及参数设置后，即可执行导出。

操作步骤：

1. 检查需要导出的图层是否已经勾选。
2. 确认文件输出方式、前景颜色、打印层名、包含外形及纸张方向等参数。
3. 点击窗口底部的「确定」，开始导出PDF文件。
4. 等待导出完成，在选择的保存位置查看生成的PDF文件。

如果不需要继续导出，可以点击「取消」关闭窗口并放弃本次操作。

导出完成后，可以使用常见PDF阅读器打开文件，查看各个图层的图形内容。

注意： 导出前建议再次核对图层选择及页面标签名称，尤其是在使用「每层一个文件」方式时，避免文件命名混淆。

6. 常见问题

① 为什么导出PDF后缺少某些图层？

请检查导出窗口中对应图层左侧的复选框是否已经勾选。未勾选的图层不会被导出。

另外，当前文件中没有识别到的图层，也不会出现在图层选择列表中。

② 单文件分页和每层一个文件有什么区别？

单文件分页会将所有选中的图层合并到同一个PDF中，每个图层单独占一页；每层一个文件则会将每个图层分别保存为独立的PDF文件。

可以根据资料整理和传递需求选择合适的方式。

③ 为什么PDF中没有显示图层名称？

请检查「打印层名」是否设置为「是」。选择「否」时，PDF页面不会显示对应的图层名称。

④ 为什么导出的PDF没有PCB板框？

请检查「包含外形」是否设置为「是」。如果未开启该选项，导出的页面只会显示当前选择的图层内容。

⑤ 导出PDF时应该选择什么纸张方向？

可以根据PCB的整体外形选择横向或纵向。如果不确定，建议选择「自动」，由程序根据PCB板形自动确定页面方向。

⑥ 导出的PDF可以用于生产吗？

本功能主要用于PCB图层查看、工程评审、资料存档及打印输出。PDF文件不应直接替代正式Gerber生产文件，实际生产仍应使用符合要求的制造文件。
