嘉立创DFM客户端编辑功能介绍

创建时间:2024-06-17 18:00更新时间:2026-11-11 16:34
45014
0
文档错误过时,我要反馈

摘要:嘉立创DFM客户端提供复制、移动、添加、删除和图形变换等编辑功能,并支持撤销、重做。本文介绍工作层、受影响层、捕捉层及图元选中状态,结合示例说明各类捕捉方式和编辑操作,帮助准确选择对象、定位和调整图形。

使用建议:编辑前,请确认工作层、受影响层和选中的图元。隐藏层也可能参与编辑,未选中图元时还可能涉及整层操作,因此局部修改前应先明确选中对象。完成编辑后,请核对修改结果。

视频教程:Gerber导出后才发现要改?局部修改不用重新导出(点击跳转)

1. 了解编辑对象和图层状态

复制、移动、添加、删除和图形变换等功能主要位于主窗口的「编辑」菜单中。部分操作需要依次完成选择图元、指定基准点和确定目标位置等动作。

选中状态

图元呈青白色高亮时,表示已被选中。执行复制、移动等操作时,选中的图元就是操作对象。进行局部编辑前,应检查高亮范围,避免少选或误选。


工作层

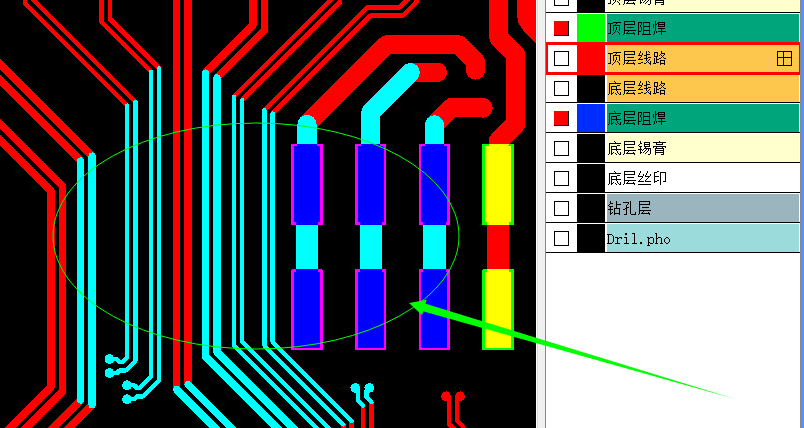

图层名称被红色边框包围时,表示该层是当前工作层。下图中的「顶层线路」即为工作层。

当前工作层必须处于显示状态,同一时刻最多只有一个。层名前的颜色块表示该层的显示颜色;颜色块为黑色时,表示该层已关闭显示。


受影响层

受影响层用于指定参与编辑的图层。层名前的小方框显示为红色时,表示该层已设为受影响层,其中符合操作条件的图元会参与编辑。

当前工作层自动具备受影响层属性。受影响层可以同时设置多个,未打开显示的图层也可以设为受影响层。


设置多个受影响层后,可以同时选中这些层中符合条件的图元。


捕捉层

图层名称右侧的小「田」字格标记表示捕捉层。需要捕捉焊盘中心等位置时,软件会在捕捉层中查找鼠标附近符合条件的图元。操作前,应确认捕捉层与目标图形所在层一致。


2. 选择合适的捕捉方式

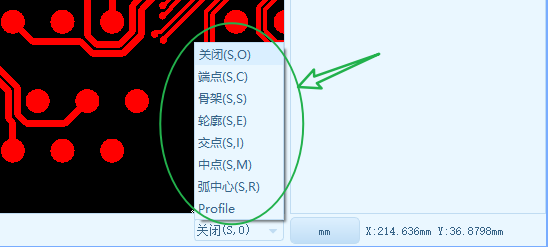

窗口下方提供多种捕捉方式,可用鼠标选择,也可使用界面标注的快捷键切换。括号中的「S,O」表示依次按下S、O,用于关闭捕捉。


关闭

关闭捕捉后,鼠标位置不再自动吸附到图元的特征位置。

端点

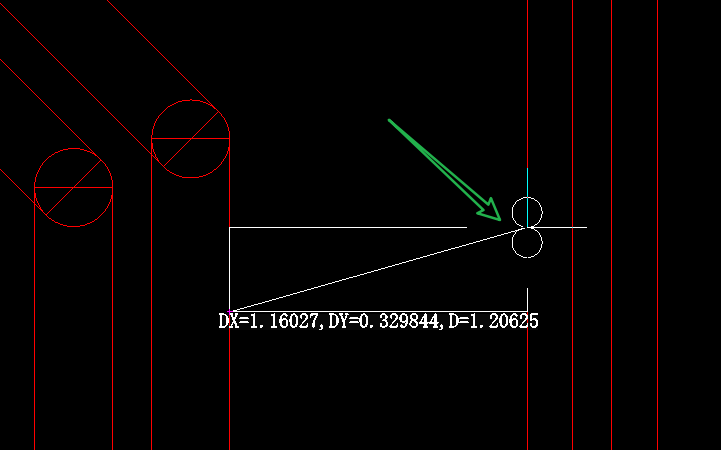

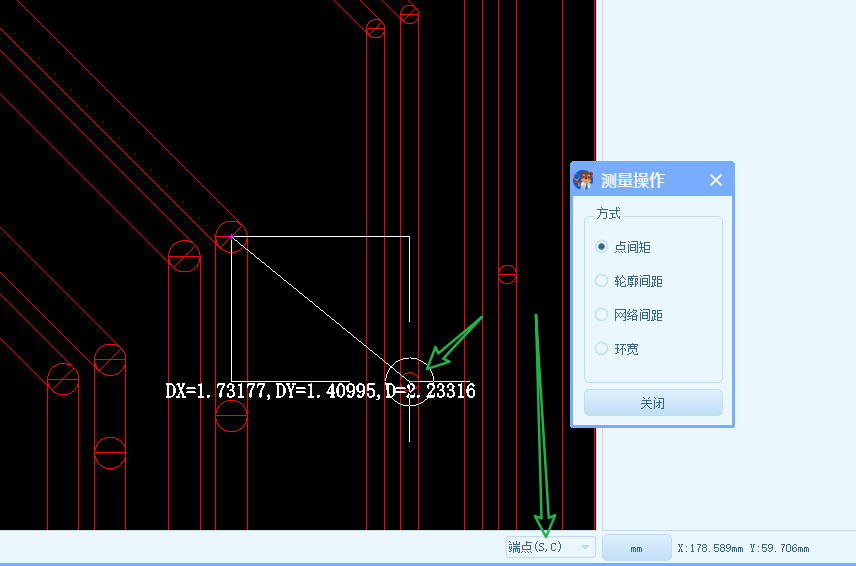

端点捕捉可用于线段或圆弧的端点,也可捕捉圆的中心点等位置,常用于图层移动对齐和点到点测量。下图中,鼠标靠近线头时,会捕捉到线段端点的中心位置。


骨架

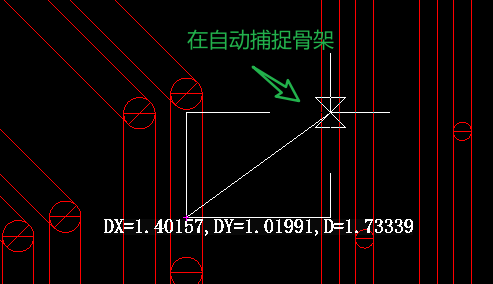

对于线段和圆弧,骨架是将线宽视为0后的路径;对于圆、矩形和多边形,骨架对应其轮廓。骨架捕捉常用于外型线等图形的尺寸测量。


轮廓

轮廓指图元的实际边缘。需要测量图形边缘之间的距离时,可使用轮廓捕捉。下图中的「8」字形标记表示正在捕捉轮廓边缘。


交点

交点指两个图元相交的位置。例如,两条线段的交点对应其骨架的交叉位置。下图演示通过交点捕捉,测量两个交点之间的距离。


中点

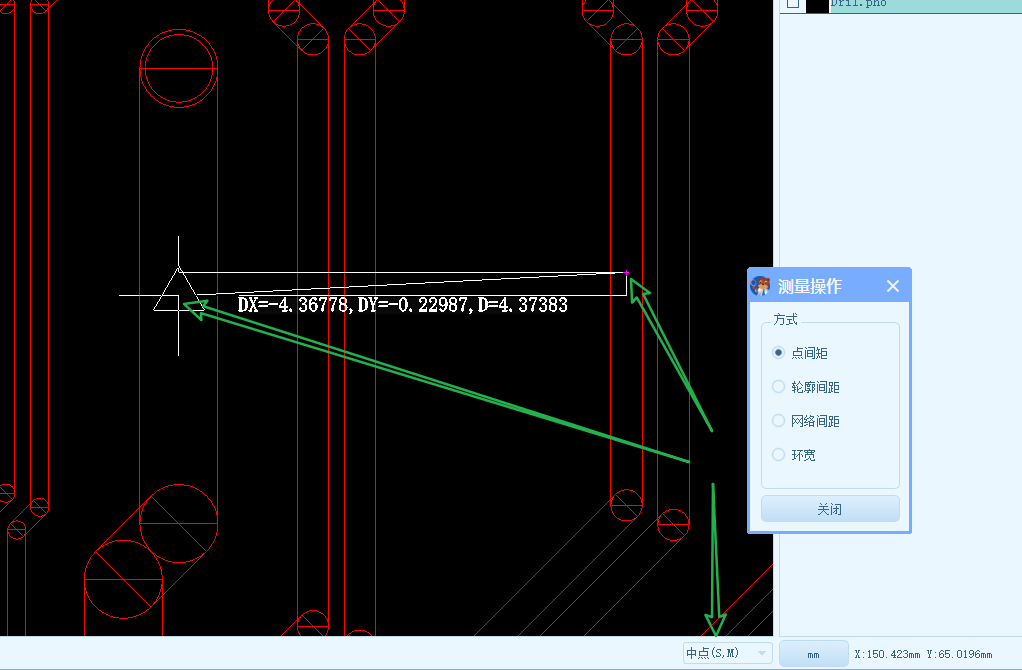

线段的中点位于两端之间,圆弧的中点位于弧线中间。下图演示测量两个图元中点之间的距离。


弧中心

弧中心指圆弧所在圆的圆心。需要以圆心作为定位或测量基准时,可使用该方式。

Profile

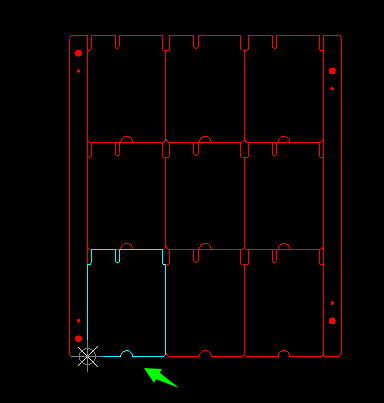

Profile是用于描述板形边界的闭合单多边形数据。嘉立创DFM会尝试识别板子的外型边框,并提取生成Profile。外型杂数据较多等情况可能导致自动识别失败。

3. 复制图元

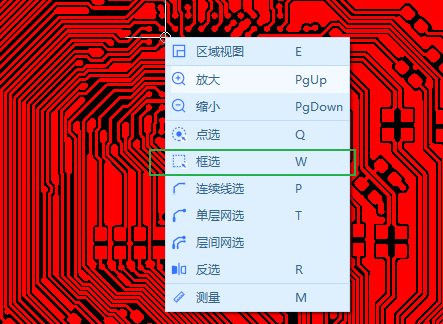

  1. 框选需要复制的图元,确认目标图元已高亮显示。
  2. 按Ctrl+C,进入复制状态。
  3. 单击鼠标左键,指定复制基准点。
  4. 移动鼠标至目标位置,再次单击左键,完成复制。

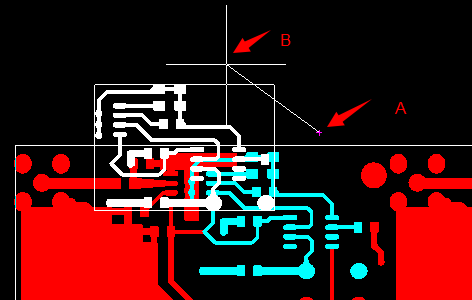

指定基准点后,复制预览会随鼠标移动。图中的A为基准点,B为鼠标当前所在位置,白色图形为待复制数据的动态预览。

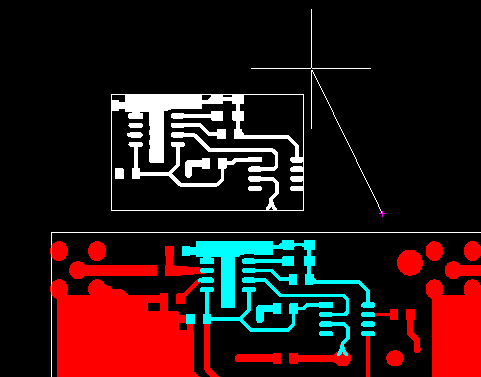

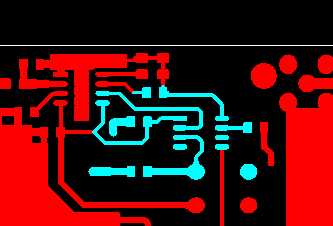

再次单击鼠标左键后,图形复制到目标位置。需要精准定位时,可在选择基准点和目标点时配合捕捉功能。


4. 移动图元

  1. 选中需要移动的图元,在「编辑」菜单中启动移动操作。

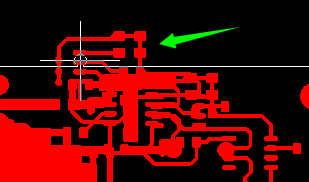

  2. 单击鼠标左键,指定移动基准点。

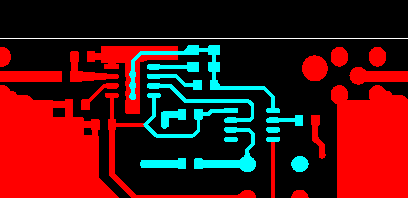

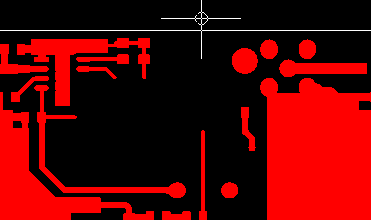

  3. 移动鼠标,预览目标位置。

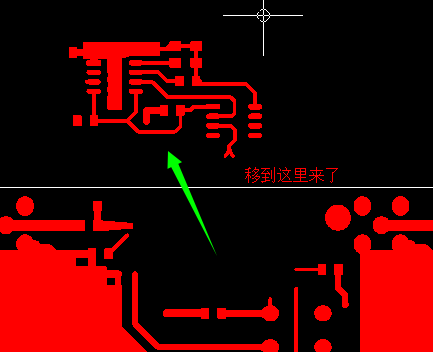

  4. 再次单击左键,完成移动。

移动时同样可以配合捕捉功能,将基准点准确对齐到目标位置。

5. 添加图元

按A打开添加参数对话框,并进入添加状态。图示版本提供4种图元类型,下面以添加圆形焊盘为例。「盘」通常指焊盘,具体可选类型和参数以当前客户端界面为准。

  1. 选择图元类型,填写尺寸、极性等参数。

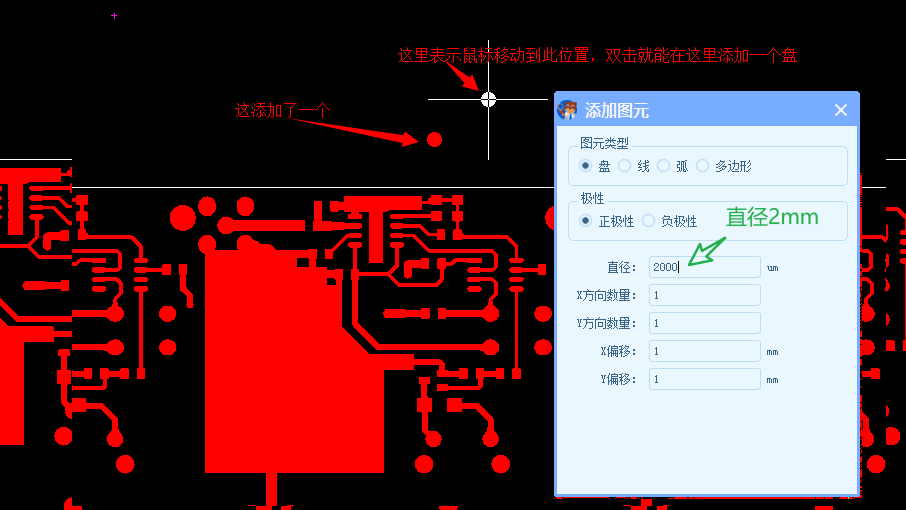

  2. 在图形区域单击,指定添加位置。
  3. 按Enter或双击鼠标,完成添加。

也可以连续指定多个位置,一次添加多个图元。


6. 使用负极性图元

添加窗口中的「极性」包括正极性和负极性,默认使用正极性。负极性图元可用于扣除与正极性图形重叠的区域,从而调整图形形状。

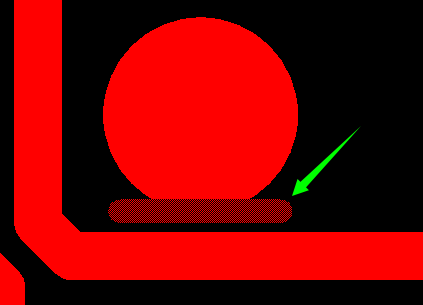

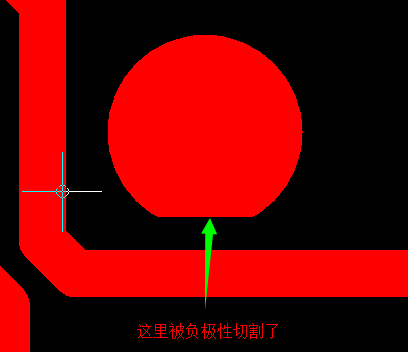

例如,焊盘与旁边走线距离较近、缺少移动空间时,可通过负极性图元调整局部形状。下图展示切割后的焊盘,修改后应核对焊盘尺寸、间距和连接关系。


负极性图元通常不单独显示。按Ctrl+N可切换其显示状态,开启后会以哑色效果呈现,便于识别负极性区域。


7. 删除图元

  1. 确认目标图元位于工作层或受影响层。
  2. 选中需要删除的图元。
  3. 按Delete完成删除,并核对结果。

如果目标图元所在层既不是工作层,也未设为受影响层,则无法按此方式删除。

8. 进行图形变换

图形变换支持旋转、平移、坐标缩放和镜像等操作。按Alt+T打开图形变换参数对话框。


设置铆点

「铆点」是图形变换的基准点,同一操作中只能设置一个。

  • 查看铆点可自动调整视图,将铆点显示在图形窗口中心。
  • 铆点坐标选择用于进入选点状态,在图形区域单击的位置即为铆点。
  • 取中心可自动计算图形中心,并将该位置设为铆点。

X方向镜像示例

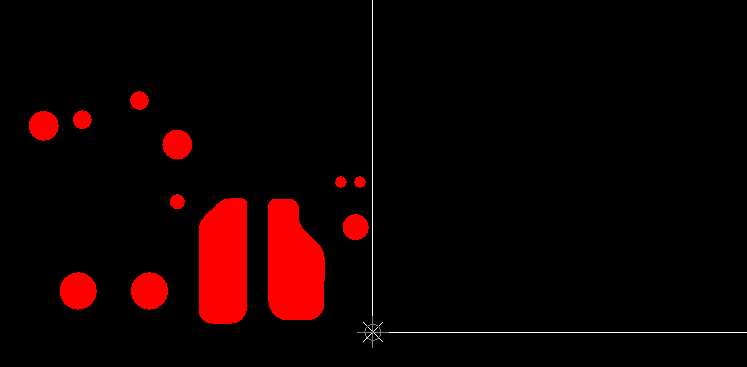

以下示例以坐标原点作为铆点,执行「X方向镜像」。

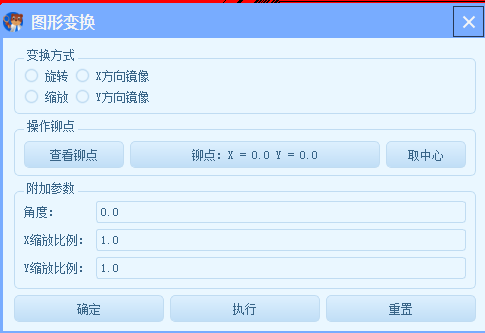

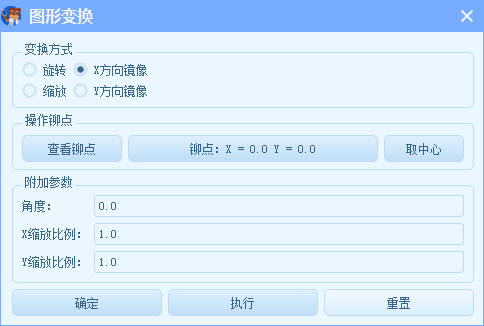

打开图形变换窗口,设置「X方向镜像」,并将铆点坐标设为原点。


点击「执行」,查看变换结果。「执行」会执行变换并保留对话框;「确定」会执行变换,同时关闭对话框。


9. 常见问题

① 为什么编辑时影响了其他图层?

请检查受影响层设置。可以同时设置多个受影响层,隐藏层也可能参与编辑。执行操作前,应同时核对选中图元和受影响层标记。

② 未选中图元时,可以直接执行编辑吗?

未选中图元时,部分编辑操作可能转为整层处理。进行局部修改时,应先明确选中目标图元,再执行对应命令。

③ 为什么捕捉不到目标位置?

先确认捕捉层是否为目标图形所在层,再检查捕捉方式是否匹配。例如,选择线段端点、中点、轮廓边缘或圆弧圆心时,需要使用对应方式。

④ 为什么没有看到Profile?

外型杂数据较多等情况可能导致识别失败。即使已生成Profile,也应核对它对应的是单板还是整个拼板,再用于尺寸测量。

⑤ 编辑错误后可以恢复吗?

嘉立创DFM支持「撤销」和「重做」。误操作后可使用撤销恢复并检查结果,需要重新应用已撤销的操作时,可使用重做。

⑥ 关闭负极性显示会删除负极性图元吗?

Ctrl+N用于控制显示状态。需要修改或删除负极性图元时,应使用相应编辑操作。
