嘉立创DFM客户端新旧Gerber图层差异检测(层对比)

创建时间:2025-01-06 15:18更新时间:2026-11-09 17:51
74453
0
文档错误过时,我要反馈

摘要:嘉立创DFM客户端支持Gerber图层对比功能,可用于比较新旧版本Gerber文件之间的图形变化,快速识别线路、阻焊、丝印等图层中的新增、删除及位置变化。

本文介绍层对比功能的使用方法,包括文件加载、图层选择、对比参数设置、差异报告查看及问题定位,帮助用户快速完成PCB设计文件的版本差异检查。

8806938111775051776

1. 使用前准备

使用层对比功能前,需要准备两套Gerber文件,分别作为当前文件和旧文件。

建议在对比前确认以下内容:

  • 文件版本: 明确区分当前文件(新版Gerber)和旧文件(旧版Gerber)。
  • 坐标基准: 确认两套文件采用相同的坐标原点、单位和方向,确保图形位置能够正确对齐。
  • 图层类型: 优先选择功能相同的图层进行比较,例如顶层线路对顶层线路、底层阻焊对底层阻焊。
  • 文件完整性: 确认两套Gerber文件均已正确导出,相关图层没有缺失。

注意: 如果新旧Gerber文件来自不同EDA软件,或经过不同的CAM处理,应先确认文件坐标原点、单位、旋转及镜像方向是否一致。如果整板范围内出现大量规律性偏移差异,应优先检查坐标基准和图层配对情况,而不是直接调整对比精度。

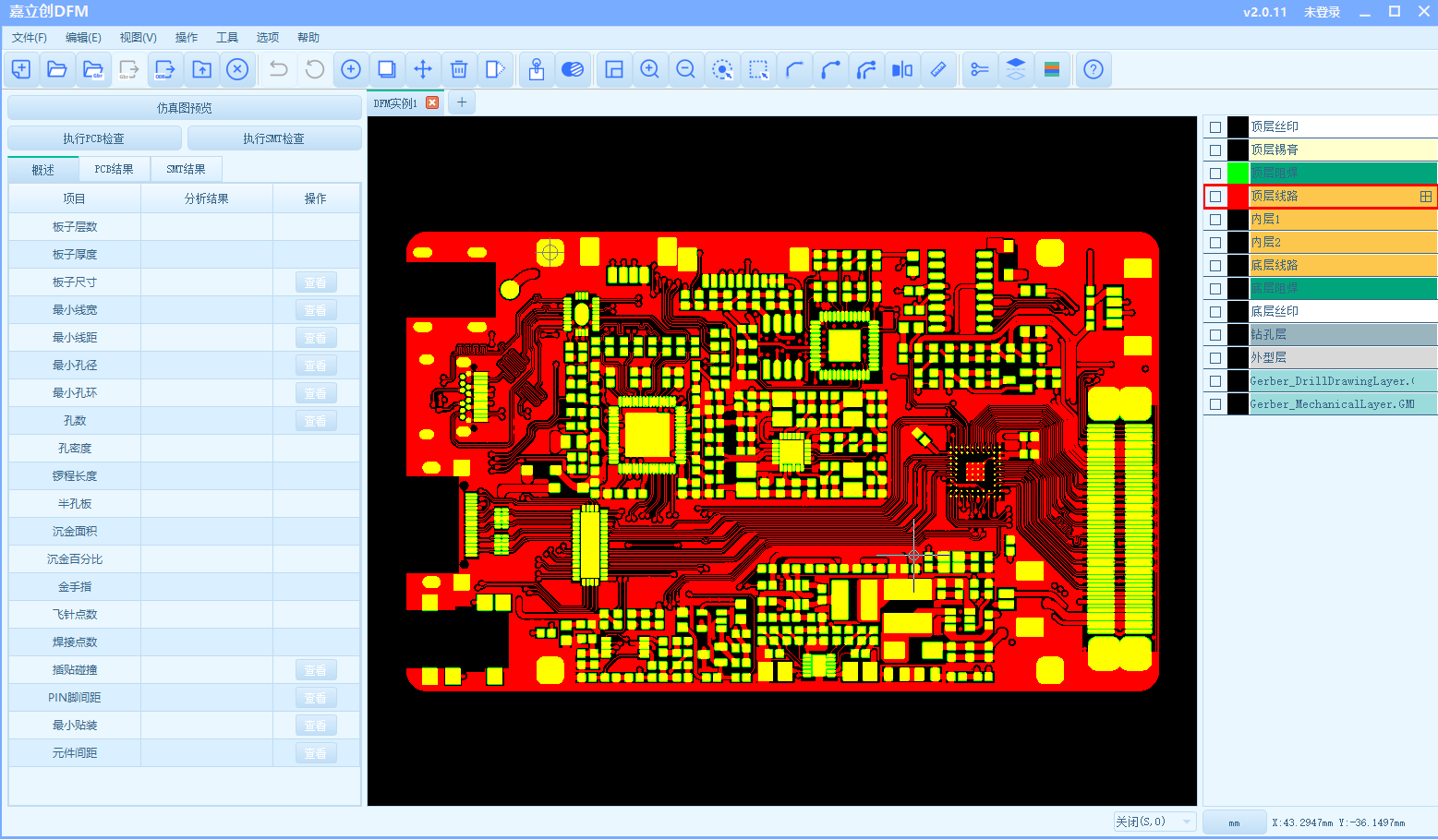

2. 打开当前Gerber文件

  1. 启动嘉立创DFM客户端。
  2. 打开作为当前版本的Gerber文件或Gerber压缩包。
  3. 文件加载完成后,在右侧图层列表中确认各层是否正确识别。

建议重点检查线路层、阻焊层、丝印层、外形层和钻孔层,确保图形显示正常。

3. 打开层对比功能

  1. 在顶部菜单中依次点击【工具】→【层对比】。
  2. 也可以使用快捷键【Ctrl+Y】打开。

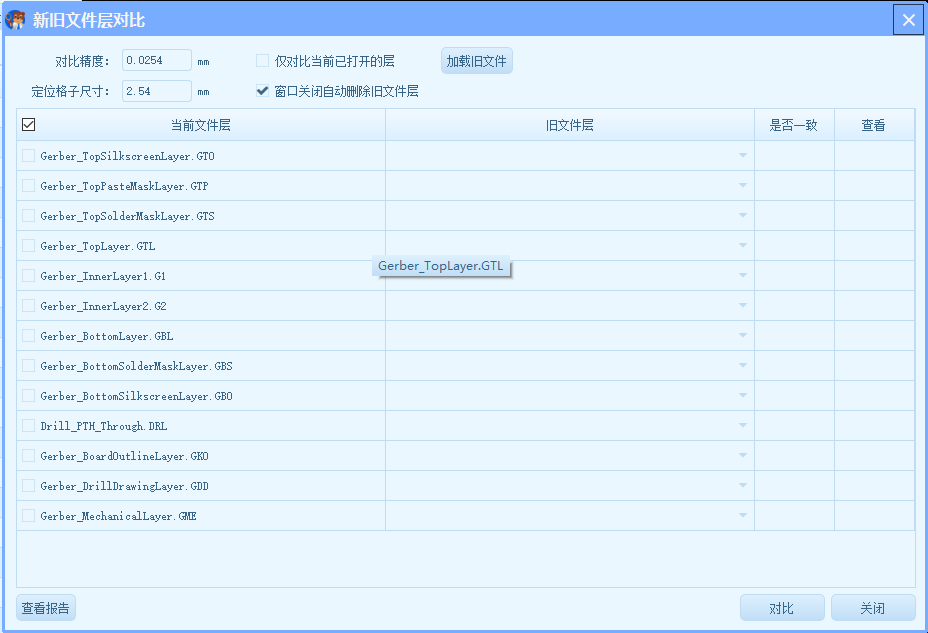

  3. 进入【新旧文件层对比】窗口。


4. 了解界面参数

进入层对比窗口后,可以看到文件选择、图层配对、对比参数及结果查看等功能。

主要参数说明如下:

  • 「对比精度」:差异尺寸小于该数值时,不报告为差异。原页面所示默认值为0.0254 mm(1 mil),可设置上限为0.127 mm(5 mil);实际范围以当前客户端界面为准。
  • 「定位格子尺寸」:将差异位置划分为指定尺寸的方格,便于在报告中逐块定位。该参数用于组织和显示差异位置,与【对比精度】作用不同。
  • 「仅对比当前已打开的层」:勾选后,在当前已打开的图层中选择两层进行比较,不再从外部加载旧文件。
  • 「加载旧文件」:从外部加载另一套Gerber文件。层名称一致时,客户端会尝试自动配对。
  • 「窗口关闭自动删除旧文件层」:勾选后,关闭层对比窗口时清理本次加载的旧文件层;未勾选时,旧文件层会继续保留在客户端中。
  • 「当前文件层」和「旧文件层」:显示本次参与比较的图层组合。自动配对后仍应人工核对层类型。
  • 「是否一致」:显示当前图层组合的对比结果。
  • 「查看」和「查看报告」:用于打开差异报告并定位具体差异。


5. 选择图层对比方式

5.1 比较新旧Gerber文件

该方式适用于比较PCB设计修改前后的Gerber文件,检查不同版本之间的图形变化。

操作步骤:

  1. 保持「仅对比当前已打开的层」未勾选。
  2. 点击「加载旧文件」,选择需要比较的旧版Gerber文件或压缩包。
  3. 等待旧文件解析完成。层名一致时,客户端会尝试将旧文件层与当前文件层自动配对。
  4. 逐行核对配对结果;如自动配对不正确,在「旧文件层」下拉列表中重新选择对应图层
  5. 勾选需要执行对比的图层组合。

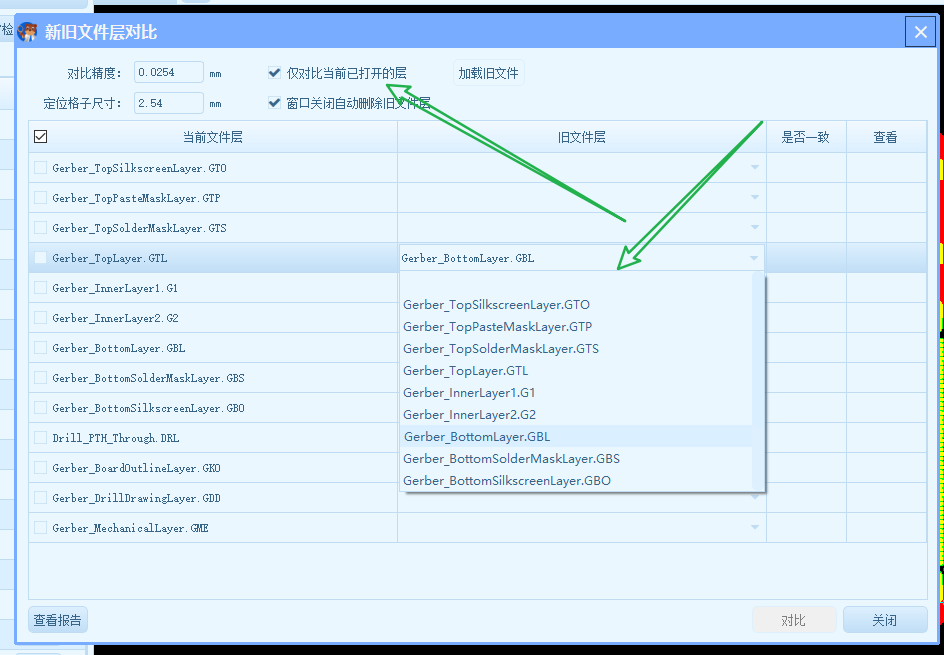

5.2 比较当前已打开的两个图层

该方式适用于比较同一套已打开的Gerber文件中的两个指定图层。

操作步骤:

  1. 勾选「仅对比当前已打开的层」。
  2. 在「源对比层」和「目标对比层」中选择需要比较的两个图层。
  3. 确认两个图层的功能、坐标和方向符合比较目的。

6. 执行层对比

完成文件加载及图层选择后,即可执行层对比。

操作步骤:

  1. 确认对比精度和定位格子尺寸。首次使用建议先保留默认对比精度。
  2. 确认需要比较的图层组合已勾选,且源对比层与目标对比层配对正确。
  3. 点击「对比」,等待客户端完成图形比较。

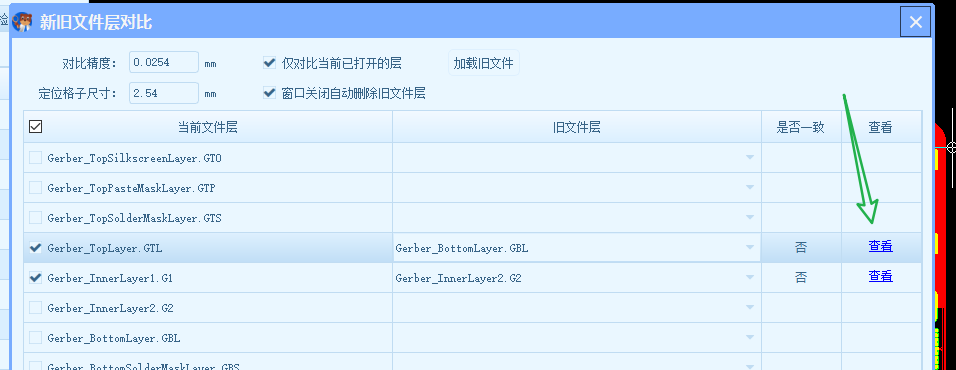

  4. 在「是否一致」列查看结果;存在差异时,点击对应行的「查看」。


7. 查看差异报告

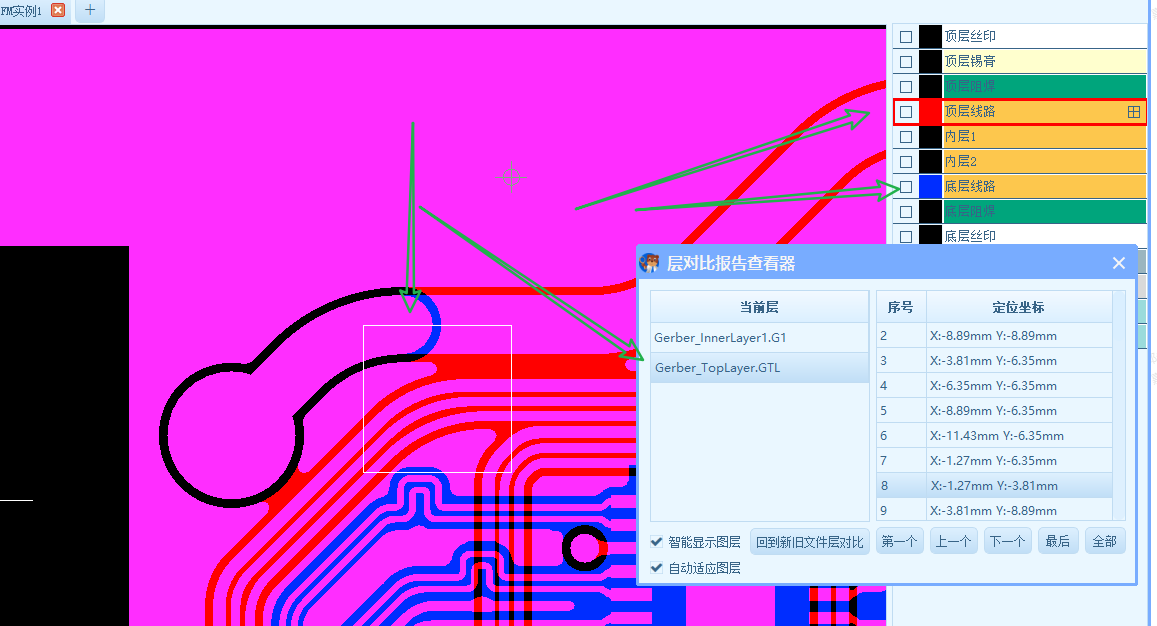

打开差异报告后,层对比主窗口会暂时隐藏。报告查看器会显示差异所在图层、定位坐标和图形位置。


  • 「第一个」「上一个」「下一个」「最后」:按顺序切换差异位置。

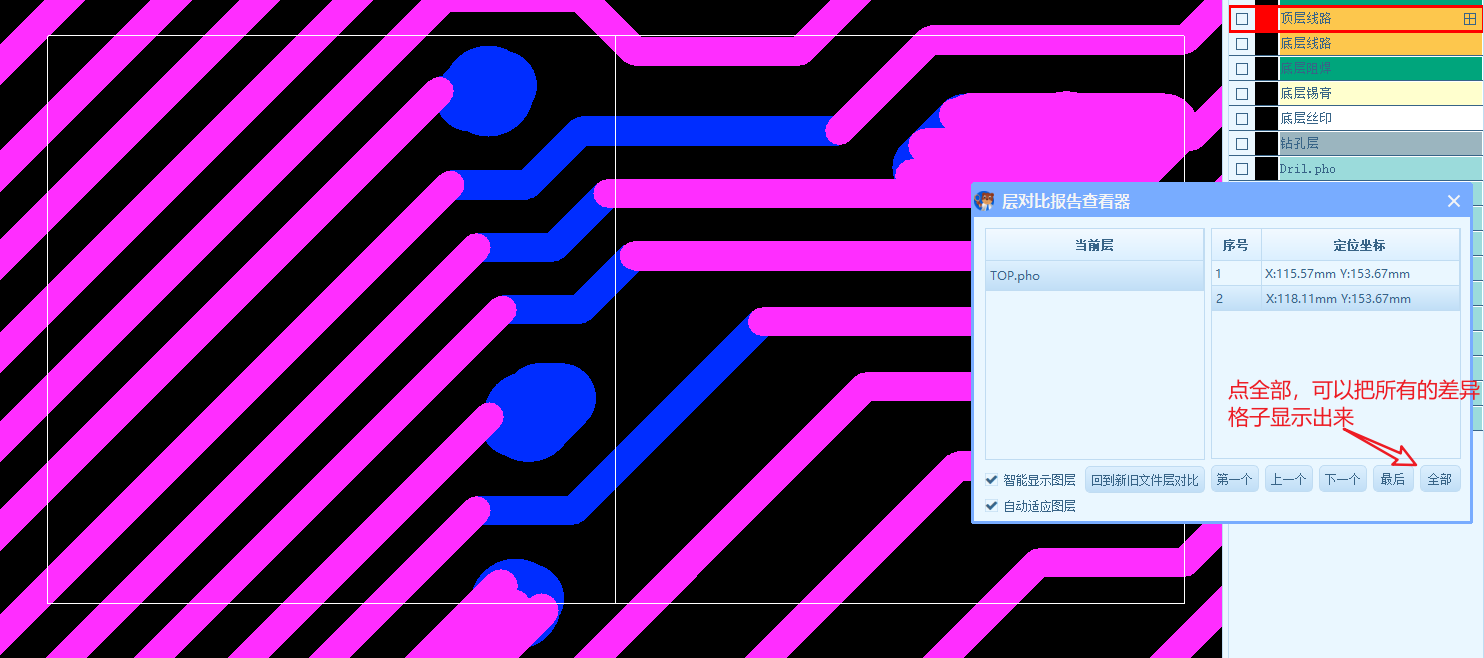

  • 「全部」:在图形区显示全部差异定位格子。差异数量较多时,建议先逐个查看。
  • 「智能显示图层」:根据当前差异自动调整相关图层的显示。
  • 「自动适应图层」:切换差异时自动调整视图范围。
  • 「回到新旧文件层对比」:返回层对比主窗口,继续查看其他图层组合或调整参数。

查看差异时,应判断其属于计划内设计变更、正常CAM补偿,还是非预期的图形新增、删除、偏移或尺寸变化。必要时使用客户端测量工具复核差异尺寸。

8. 对比精度与定位格子

对比精度和定位格子尺寸会直接影响差异检测及结果展示,两者的作用不同。

8.1 对比精度

对比精度用于设置图形差异的识别阈值。

客户端原文页面所示默认值为0.0254mm(1mil),最大可设置至0.127mm(5mil),具体可选范围以当前客户端界面为准。

  • 对比精度越小,对细微图形变化越敏感。
  • 对比精度越大,被过滤掉的细小差异越多。
  • 小于当前阈值的差异不会显示在差异报告中。

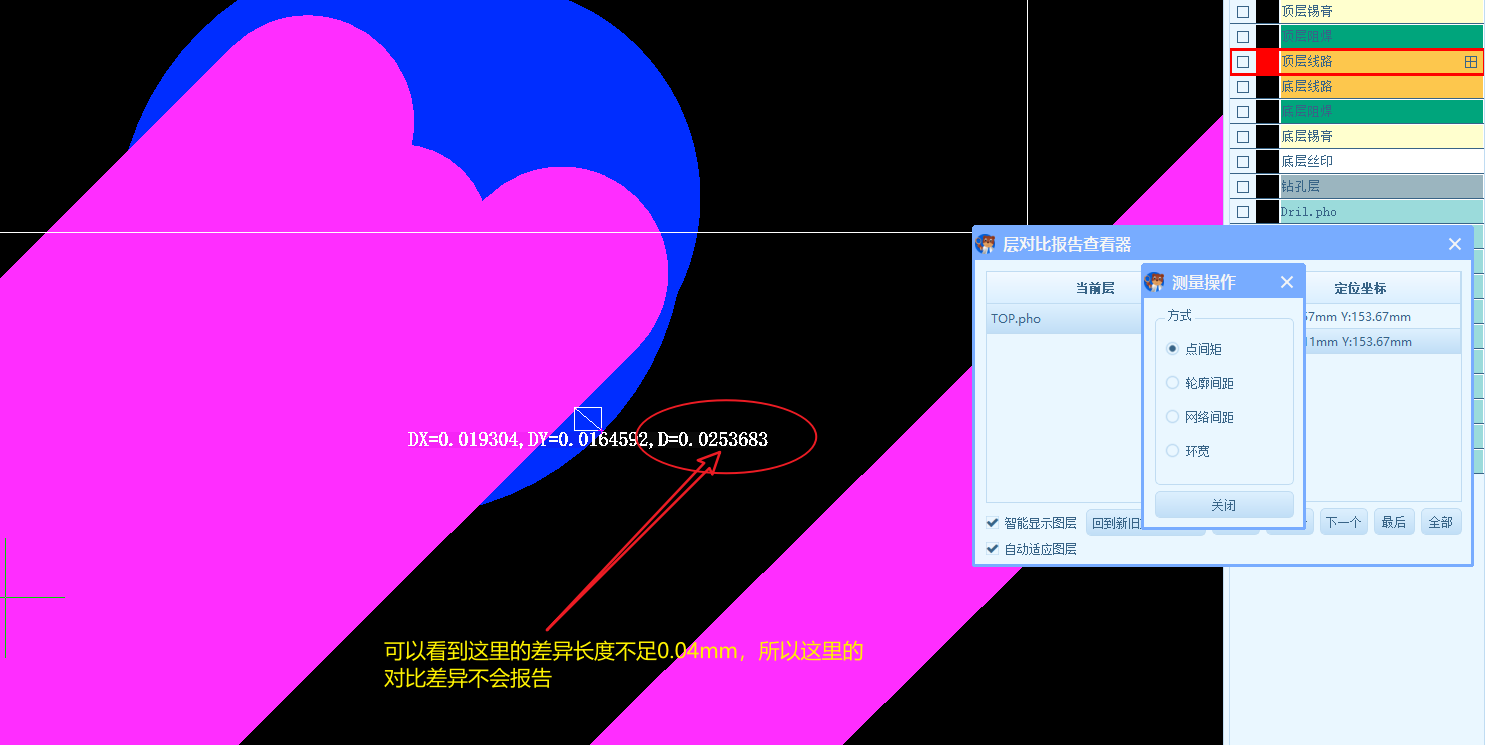

例如,某处图形变化小于当前设置的对比精度,可能不会被报告为差异。

8.2 定位格子尺寸

定位格子尺寸用于将检测到的差异划分为指定大小的区域,方便用户在差异报告中定位问题。

  • 定位格子越小,差异位置划分越细,报告中的定位区域可能更多。
  • 定位格子越大,差异位置划分越粗,定位范围也会更宽。

使用建议:

如果需要检查细微的线路或焊盘变化,可以适当减小对比精度;如果需要快速查看较大范围内的差异,可以根据实际情况调整定位格子尺寸。

调整参数后,应重新执行对比。对于需要进行多轮复核的项目,建议记录本次使用的参数值,并在不同版本之间保持一致,避免因参数变化影响对比结果。

9. 常见问题

① 为什么对比后出现整板范围的大量差异?

优先检查两层是否属于同一功能层,以及坐标原点、单位、方向、旋转和镜像是否一致。整板规律性偏移通常与图层未对齐或配对错误有关。

② 为什么预期存在的细小差异没有被报告?

检查「对比精度」是否设置过大。小于该阈值的差异不会报告。调整为更小的数值后重新执行对比,并确认选择了正确的图层组合。

③ 为什么旧文件层没有自动配对?

自动配对通常依赖图层名称。若新旧文件的层名不同,请根据实际层功能在「旧文件层」下拉列表中手动选择,不要只根据扩展名或排列顺序判断。

④ 为什么关闭窗口后旧文件层仍保留?

检查是否勾选「窗口关闭自动删除旧文件层」。如果没有勾选,本次加载的旧文件层不会自动清理。

⑤ 钻孔层对比结果异常怎么办?

部分钻孔文件可能因单位、整数位/小数位或省零方式识别错误,导致孔位或尺寸异常。请先确认并调整钻孔格式,再重新执行层对比。

钻孔格式调整参考:《嘉立创DFM客户端钻孔格式调整》

⑥ 图层显示为「不一致」是否表示文件错误?

不一定。「不一致」仅表示当前两层之间存在超过对比精度的图形差异。

设计版本更新、CAM补偿或生产优化都可能产生计划内差异,需要结合设计变更记录和实际工程要求进一步确认。

10. 使用注意事项

使用层对比功能时,建议注意以下事项:

  • 新旧图层应保持坐标基准、单位和方向一致,确保图形能够正确对齐。
  • 同名图层自动配对后仍需人工检查,避免不同功能图层错误配对。
  • 对比参数应与实际审核目的相匹配,多次复核时尽量保持参数一致。
  • 如果整板出现大量异常差异,应优先排查文件对齐和图层配对问题。
  • 「无差异」仅表示在当前图层组合和对比参数下,未检测到超过阈值的图形差异,不代表电气设计、制造工艺或产品功能已经通过审核。
