概述

嘉立创DFM客户端,从2.6.x版本开始支持拼板功能。

什么是拼板

拼板是相对单只来说的,单只在板厂术语一般用 PCS 来表示,拼板在板厂术语中一般用 SET 来表示(下面有不同描述都是同一个意思,后续不再赘述)。

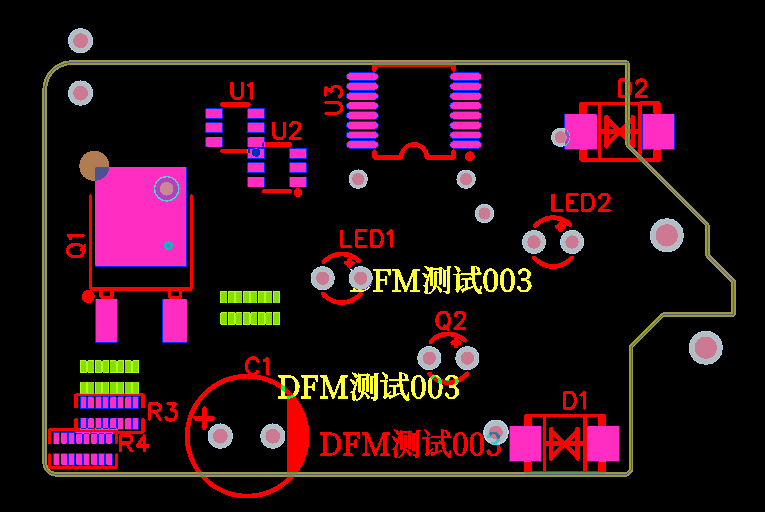

单只也是一个独立的板子,如下图所示:

拼板后是下图效果,下图是典型的 2x2 顺拼 VCUT,一个拼板中包含有4个单只,最终板厂会以此结构为最小交货单元交付给客户,比如客户订单要做1000PCS,最终会交付250SET给客户。

为什么要拼板

要拼板的原因有很多,下面总结了一些原因。

  • 单只板子尺寸太小,不好生产,需要拼板。
  • 一些生产流程需要板子有额外的空间放置在导轨上,需要拼板添加工艺边,工艺边就是这个额外的空间。
  • 工艺边上还可以添加规范的工具定位孔,及光学点位点,提高设备的自动化控制能力。
  • 拼板后,能减少生产上下流程中的板子转换次数,提高生产效率。

总之,拼板的好处好有很多,平时打打样可能无所谓,但是小批量,大批量一般最终都会拼板生产。

嘉立创DFM客户端中操作拼板

开启拼板界面

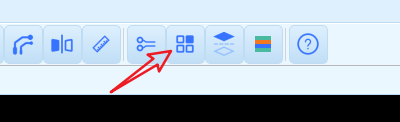

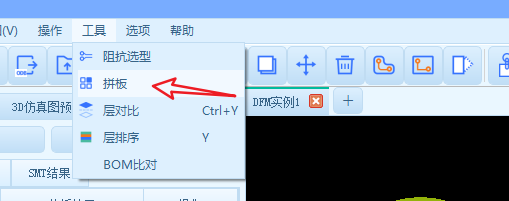

打开一个Gerber之后,就可以进行拼板操作了。下图通过菜单或者工具栏按钮都可以打开拼板操作界面

打开后的拼板界面如下图所示,新打开的界面程序会给一个默认的初始化拼板结构图,如下图是只拼一个单只的拼板(备注:只要加了工艺边或者其它不属于单只的辅助数据,就算只拼了一个单只,也叫拼板)

上图界面中的参数含义都是比较简单的,大家可以多偿试输入不同的参数试试效果,我们这里只挑一些可能会让用户疑惑的参数详细解释一下

板间VCUT

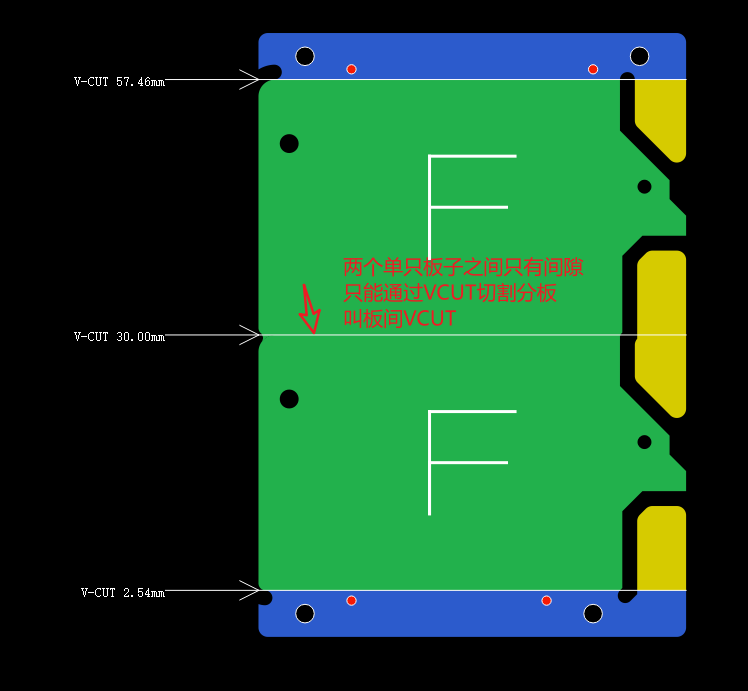

板间VCUT是下图所示的两个参数

要不要板间VCUT是受左边的间距影响的

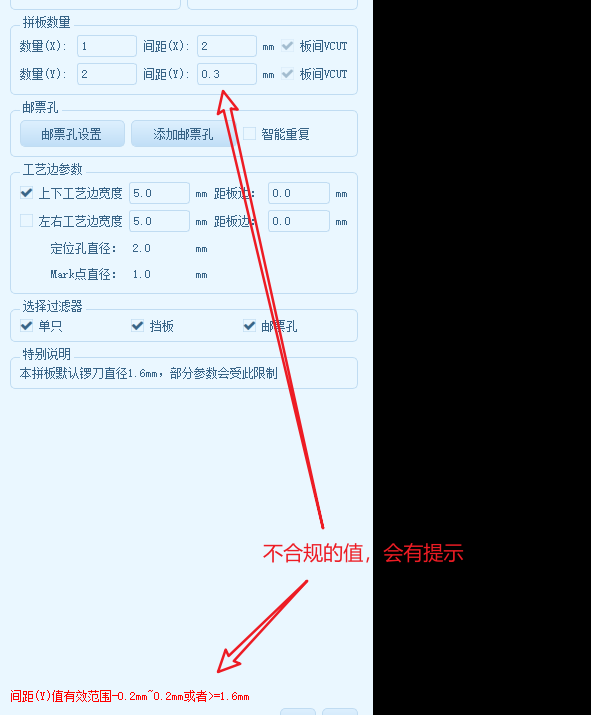

  • 当0间距时(有个内定值范围 [-0.2mm, 0.2mm]都认为是0间距),板间是必须VCUT的
  • 【1.6mm, 3.0mm】间距范围板间必须是不VCUT的(如果不VCUT,就沿板边锣空处理)

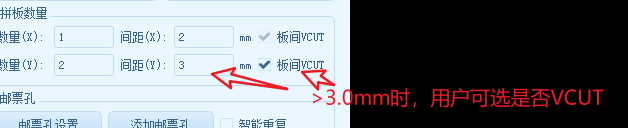

  • >=3.0mm时,由用户选择是要VCUT,还是不VCUT

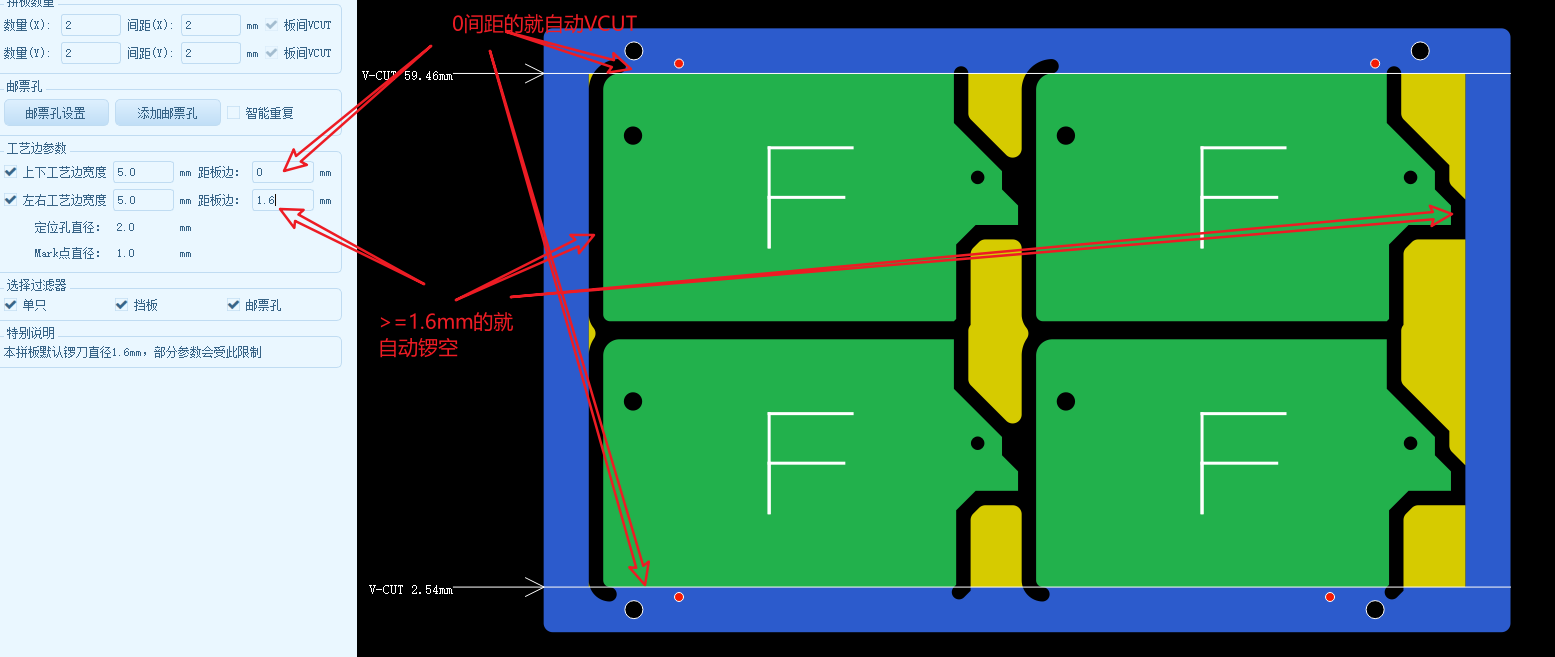

系统默认常规锣刀是1.6mm,如下图板间不VCUT必须保证间距要 >= 1.6 mm

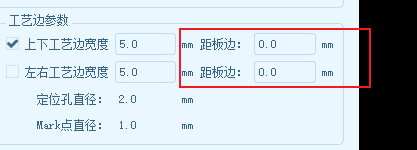

工艺边距板边

这个与上面【板间VCUT】的情况类似,这个距板边的值决定了工艺边与单只板子的板边是否需要VCUT

  • 0间距,一定是VCUT。
  • >= 1.6mm,肯定不VCUT,而是沿板边锣空。

邮票孔添加

下面所示的是关于邮票孔添加的功能

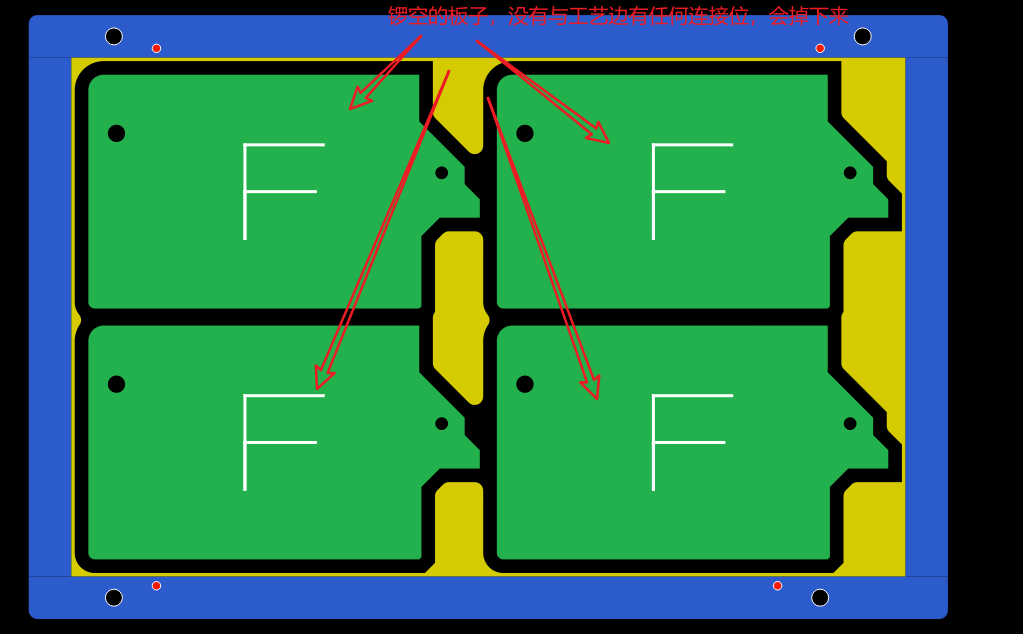

为什么要加邮票孔?在上面的拼板间距中有讲到如果间距过大,板子边缘就会锣空,如果单只周围全部锣空了,板子就悬空掉出来了,这样的拼板是没办法生产的。

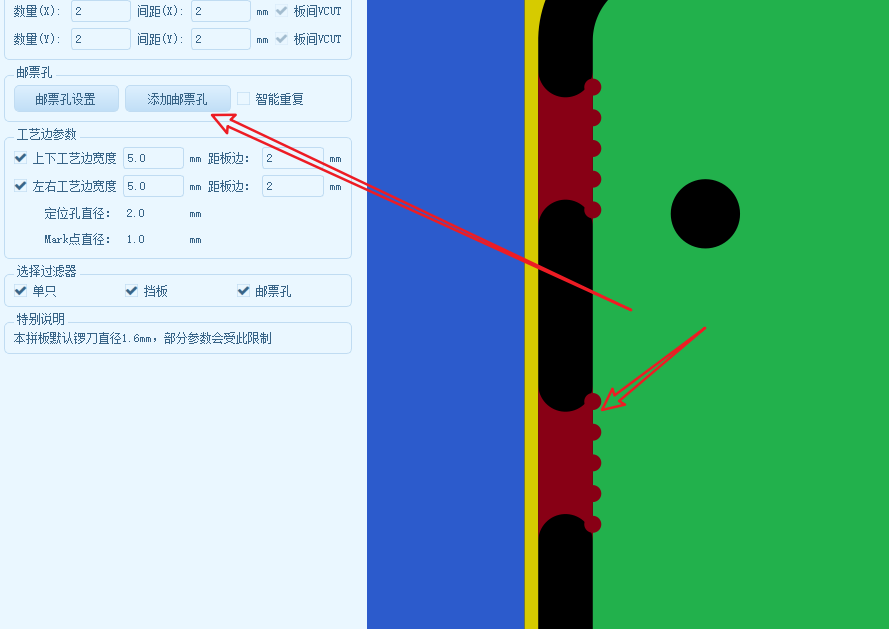

点击添加,鼠标移动到想添加的位置,就会自动显示邮票孔的添加效果,左键双击就可完成添加

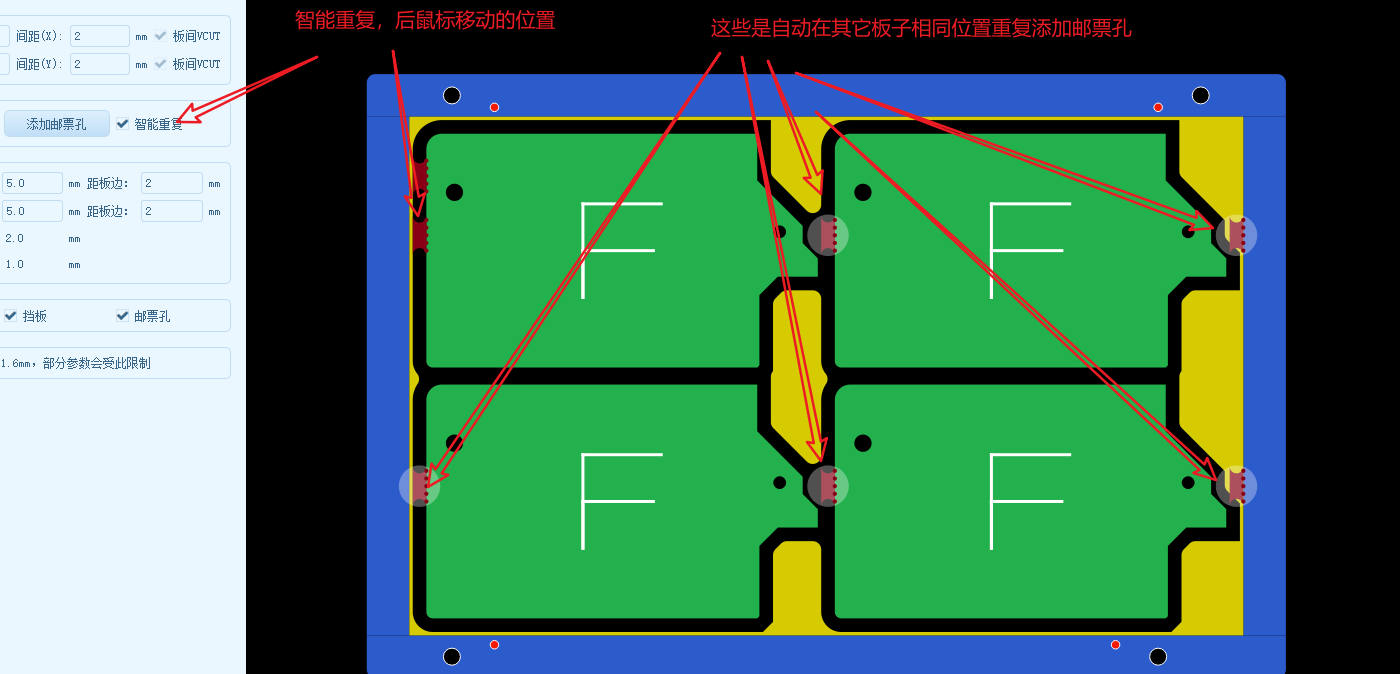

智能重复如下图,是可以批量在相同位置添加邮票孔连接位

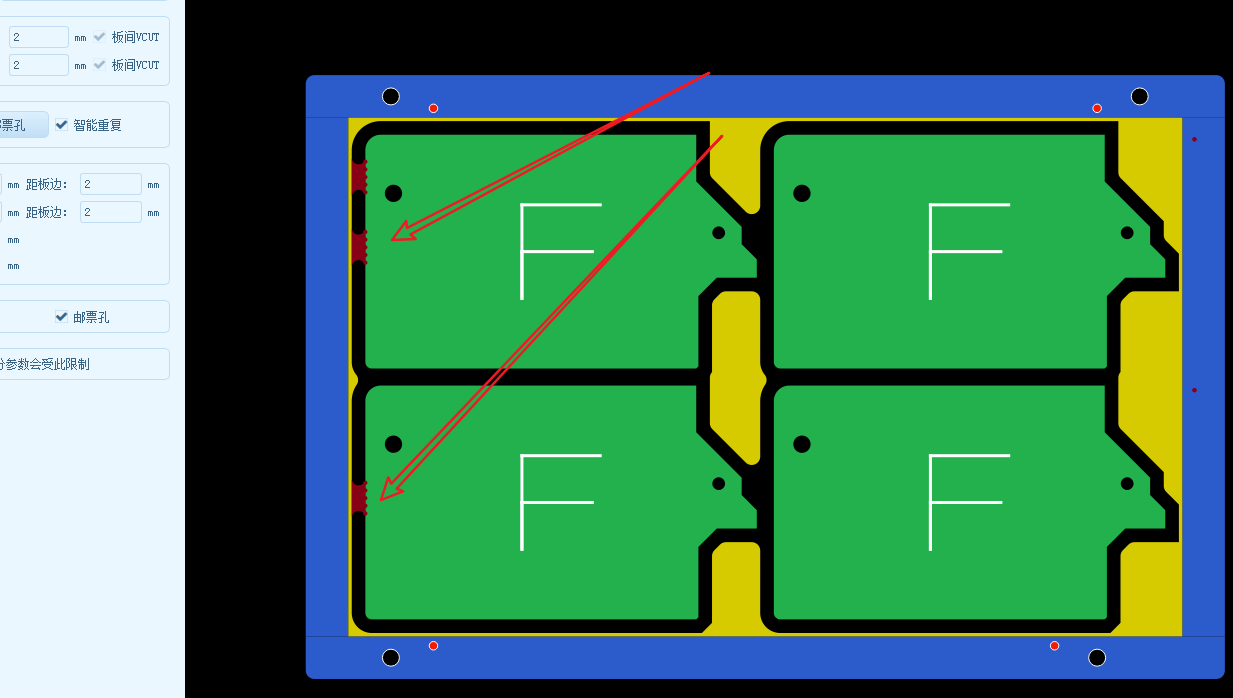

在双击正式添加后,那些智能重复的邮票孔如果位置不合理,会自动放弃添加,如下图最终只添加了两组邮票孔连接位。

邮票孔设置

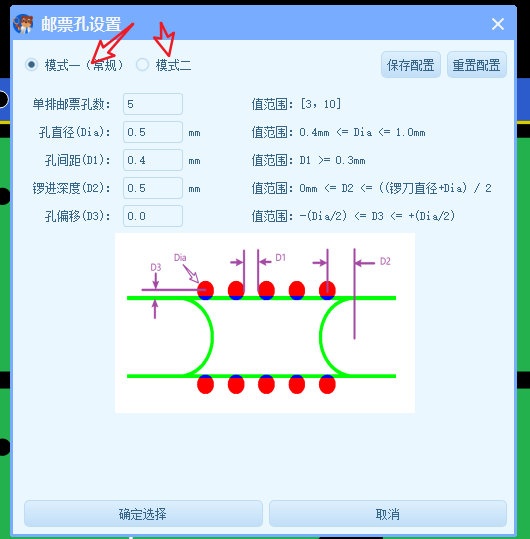

我们提供了两组邮票孔模型供用户选择,而且用户可以自己定位这两个模型参数

悬空的挡板要加邮票孔

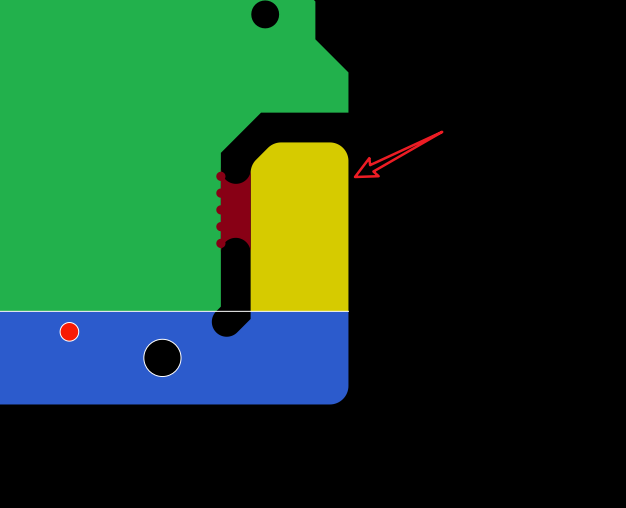

如下图所示,如果挡板悬空伸出的太长(在工艺边那个位置只有4mm左右的连接位宽度了),是很容断掉的,这种一般要加上邮票孔连接位,增加牢固度。关于这方面的结构化知识点可以查看嘉立创官方网站公开的【嘉立创拼板规范】。https://www.jlc.com/portal/server_guide_71.html


简易拼板图中的颜色区分

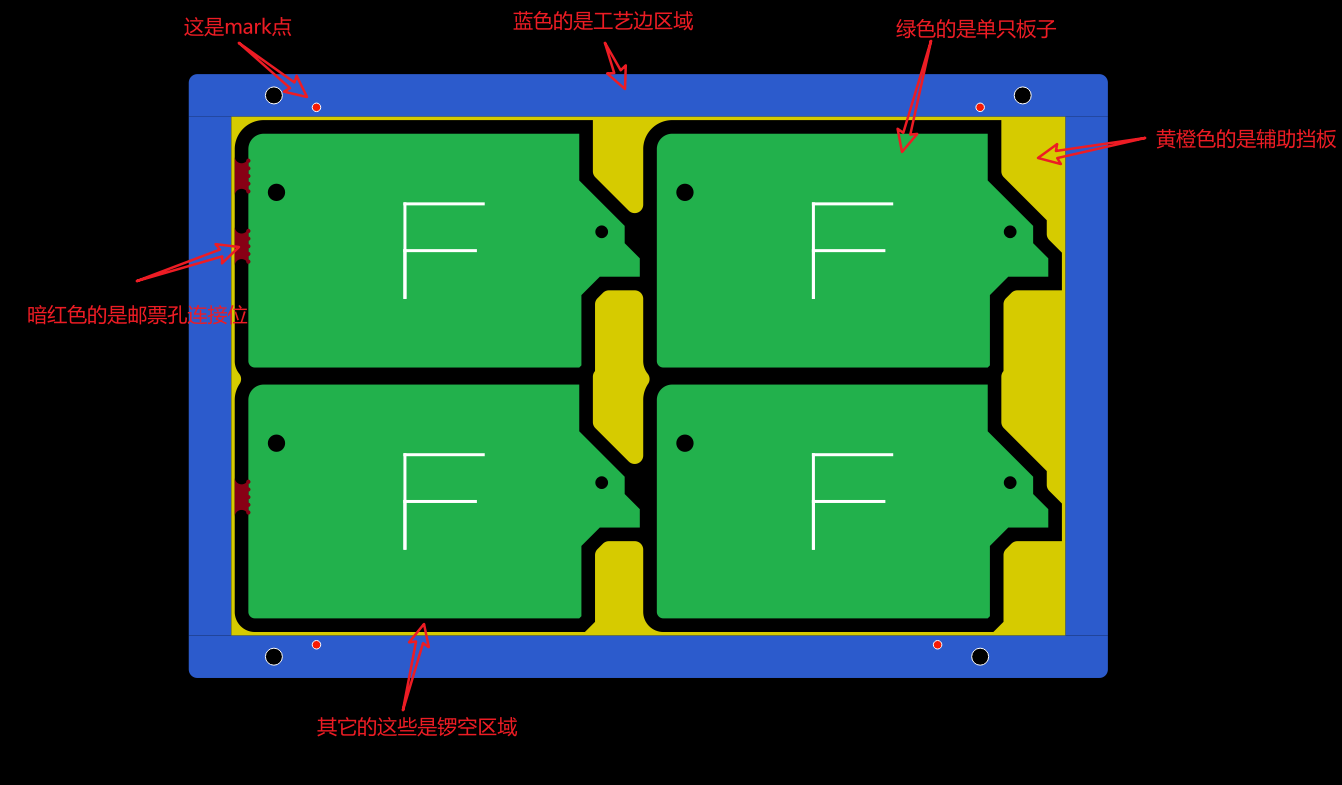

在简易图中,我们根据按颜色区分了不同的功能区块,具体看下图。

这里工艺边与辅助挡板要单独解释一下,工艺边本质上也是一种辅助挡板,如果它们之间没有空隙(锣空的称为间隙),实际上就是一个整体(在实际的交付的板子中不要试图把它理解成是分割开的),只是在视觉颜色上做了一个区分。

旋转倒扣

拼板为什么要倒扣,最常见的是显卡,网卡类的金手指的板子,在拼板中必须保证金手指面向板外,以方例金手边缘斜边。如下图所示的金手指拼板效果

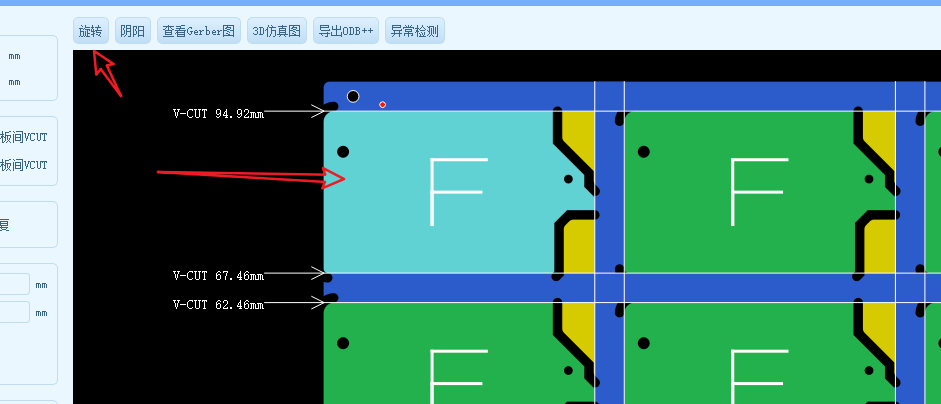

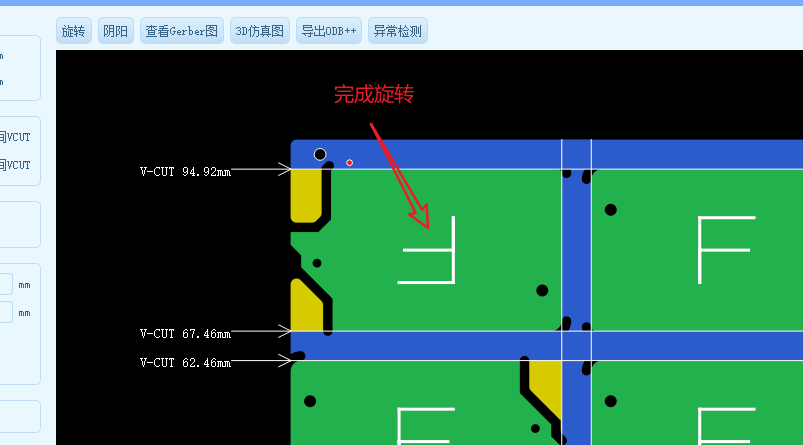

本软件倒扣是通过旋转来实现的,如下图,右键切换到【点选】模式,选中一个要旋转的板子后,再按【旋转】按钮。

旋转后的方向,是通过板内的一个大大的 F 字符来查看,是否旋转倒扣了。

下图是整排完成倒扣的效果

阴阳拼板

阴阳拼板,就是把其中的一个或者多个单只,顶底层互相翻转过来,操作方法同旋转一样,选中要阴阳的单只,按下面按【阴阳】按钮,即可实现阴阳

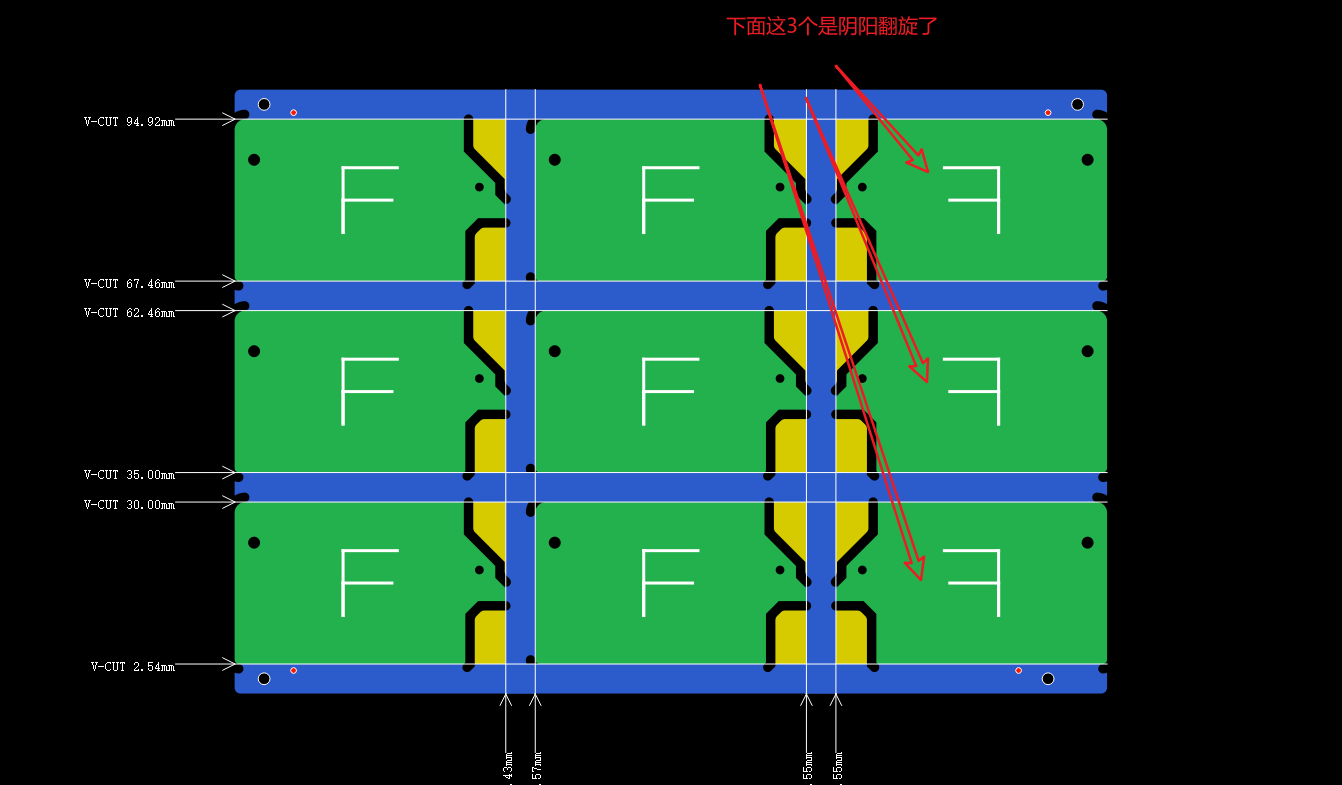

如下图阴阳后的单只,如果是矩形或者圆形的对称板子,可以通过 F 判断阴阳方向。

删掉无用的挡板

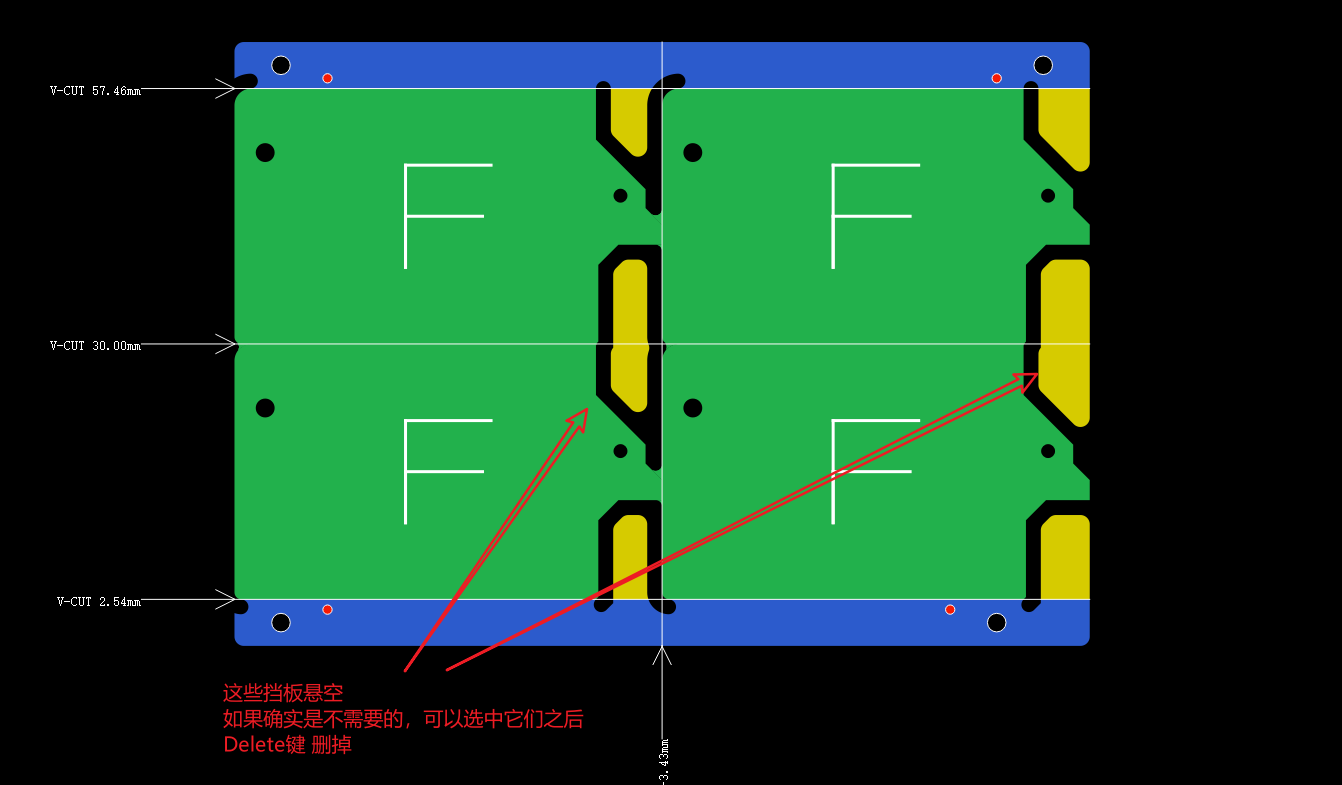

如下图,有一些悬空挡板,如果不想加邮票孔,就必须把它删掉

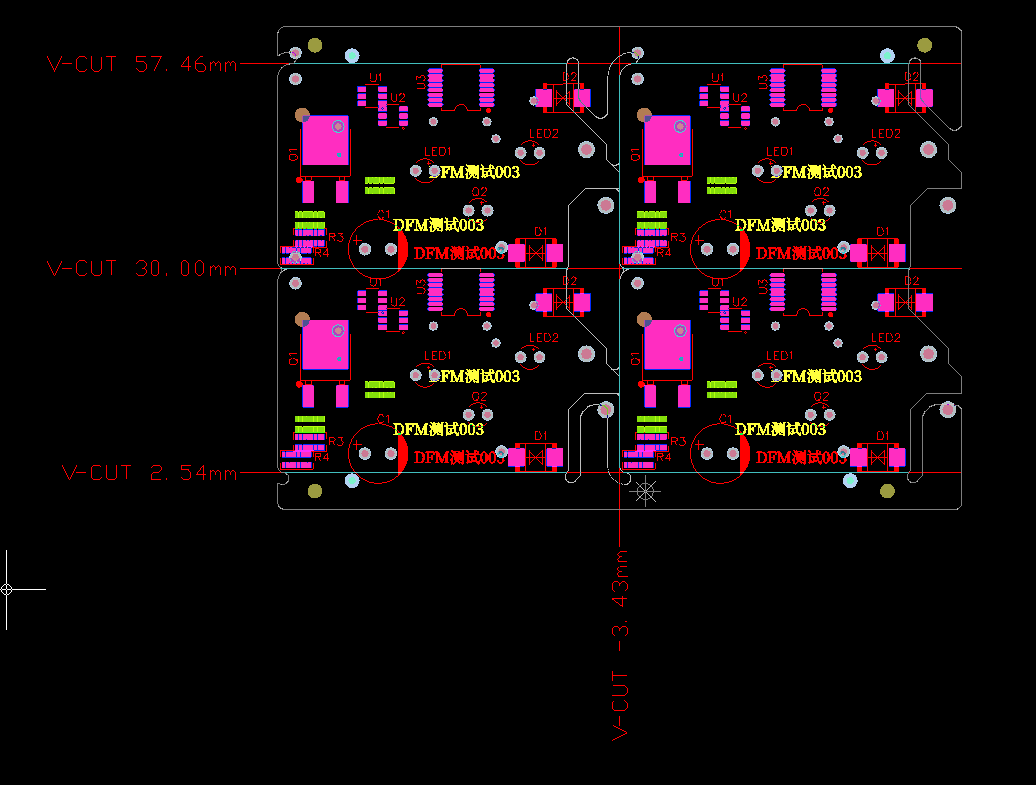

查看Gerber图

拼板操作都是基于简易图,Gerber图才是最终的拼板效果,查看Gerber图,可以看到最终的Gerber拼板效果。

导为ODB++

拼好的资料,可以直接导出为ODB++文件,对于想通过其它能支持ODB++导入的CAM软件查看拼板图的用户来说,这个功能非常有用。

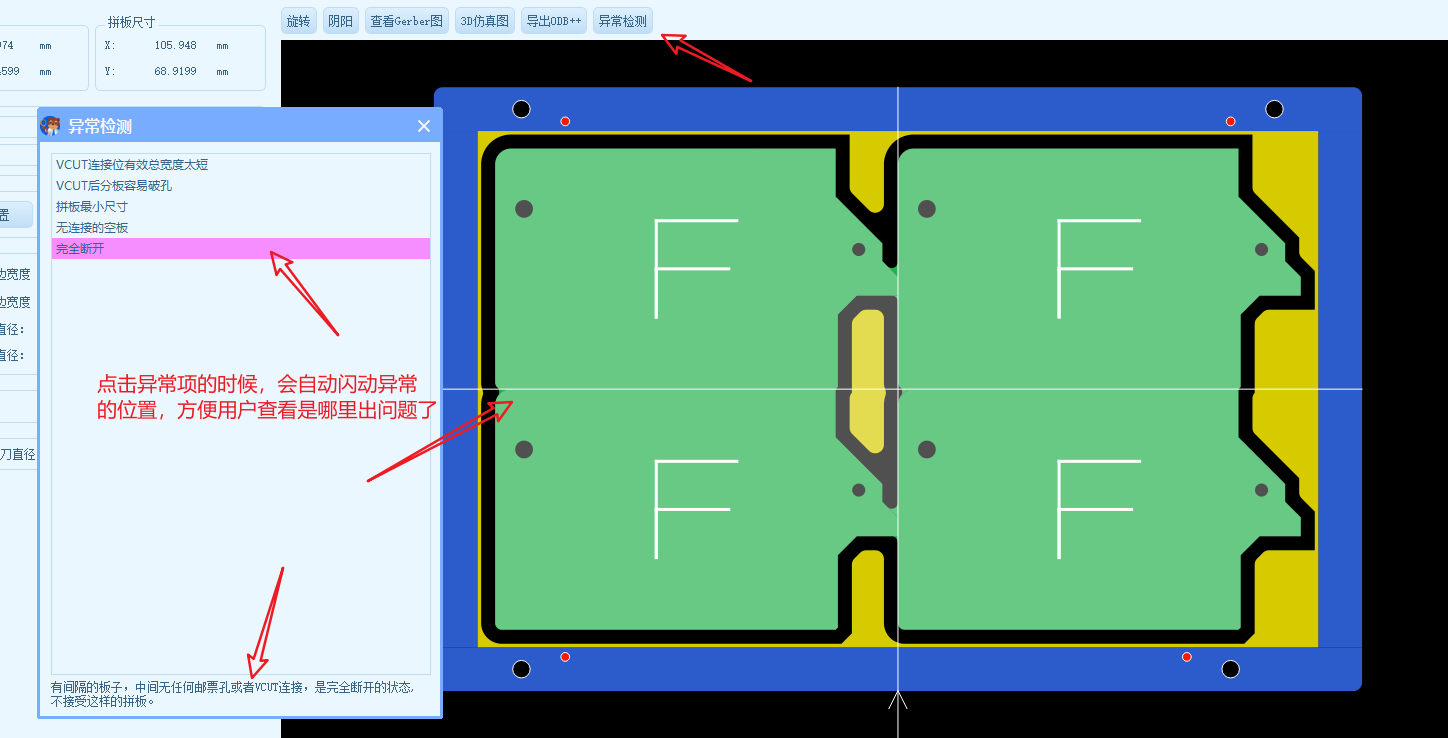

拼板的安全检测

所谓的安全,就是指用户拼板的板子是否合理,能不能正常生产并交付使用。

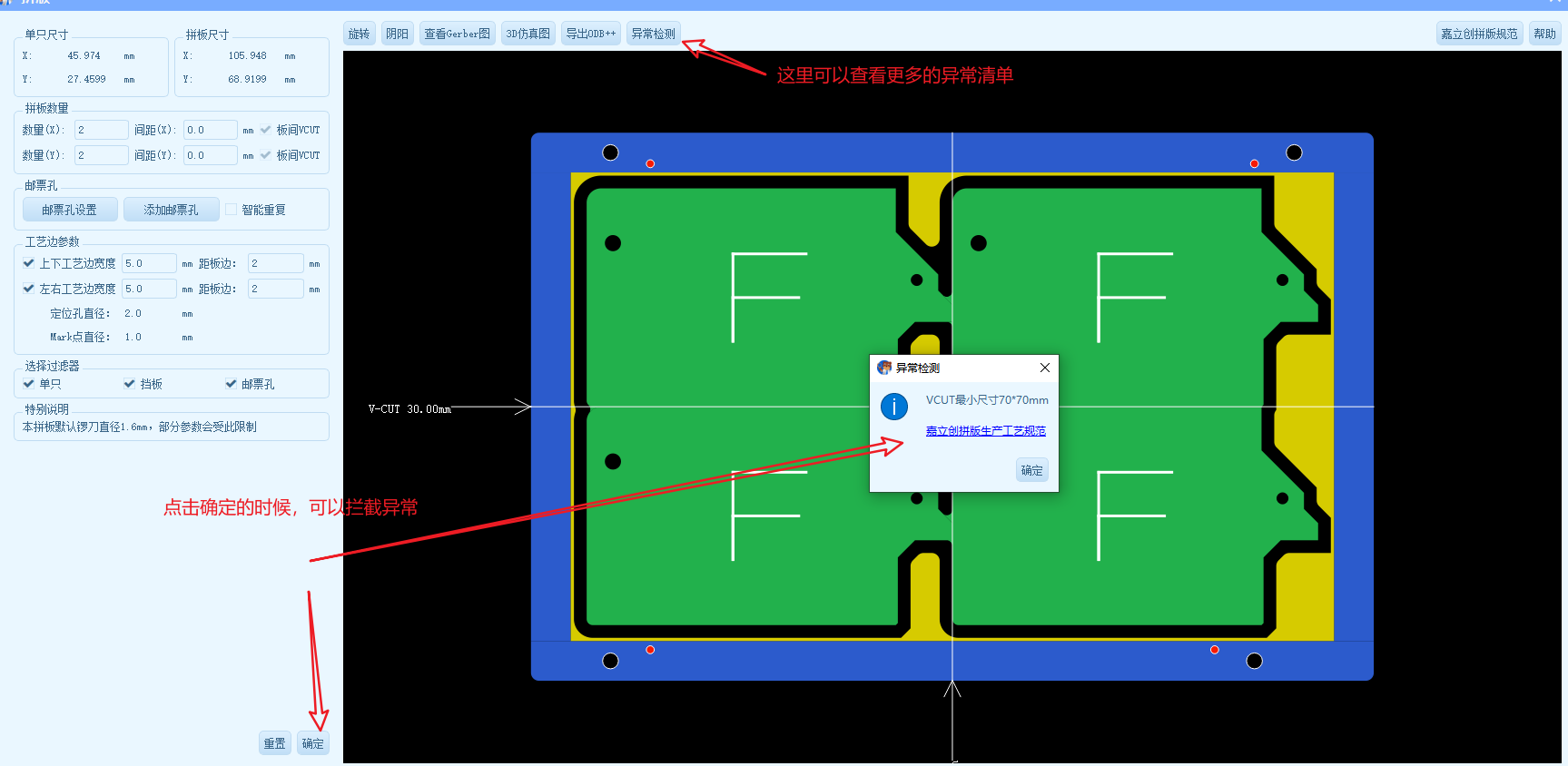

如下图,我们提供了一些常规见的拼板异常检测,具体的拼板

注意事项

  • 拼板异常检测只能做一些有限检测,如果一些太叼钻的结构,可能还是会检测不到

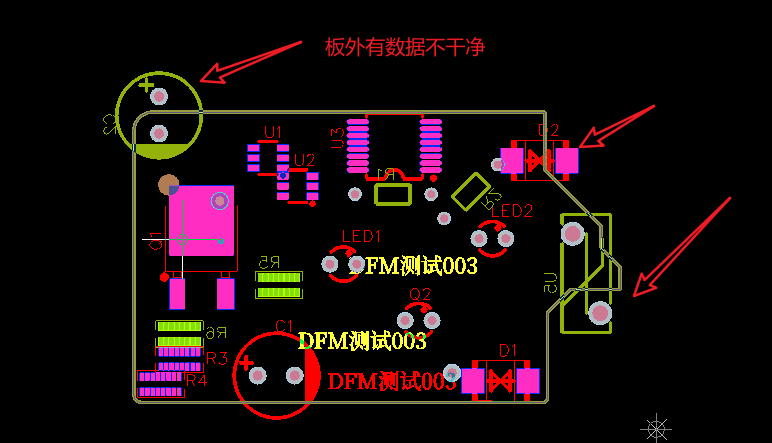

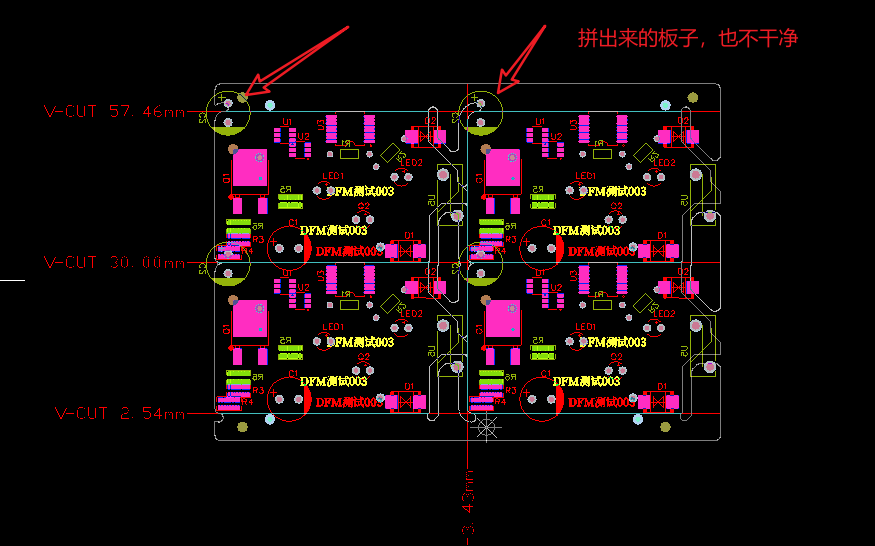

  • 该拼板功能,只描述拼板结构,如果单只板子不够干净,看到的拼板也是不干净的,如下图。这种情况下,如果确实是无用的数据,只是影响视图观感(不好看),在板厂一般会把这些板外杂数据自动清理掉,用户无须担心。


最后一张完整的拼板图

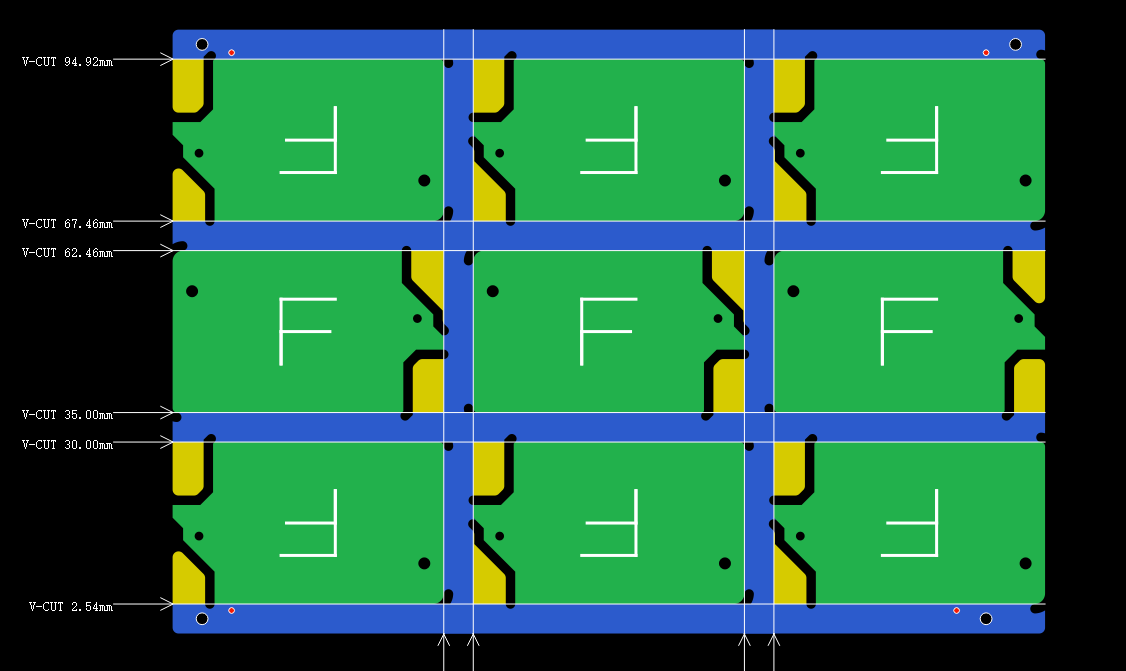

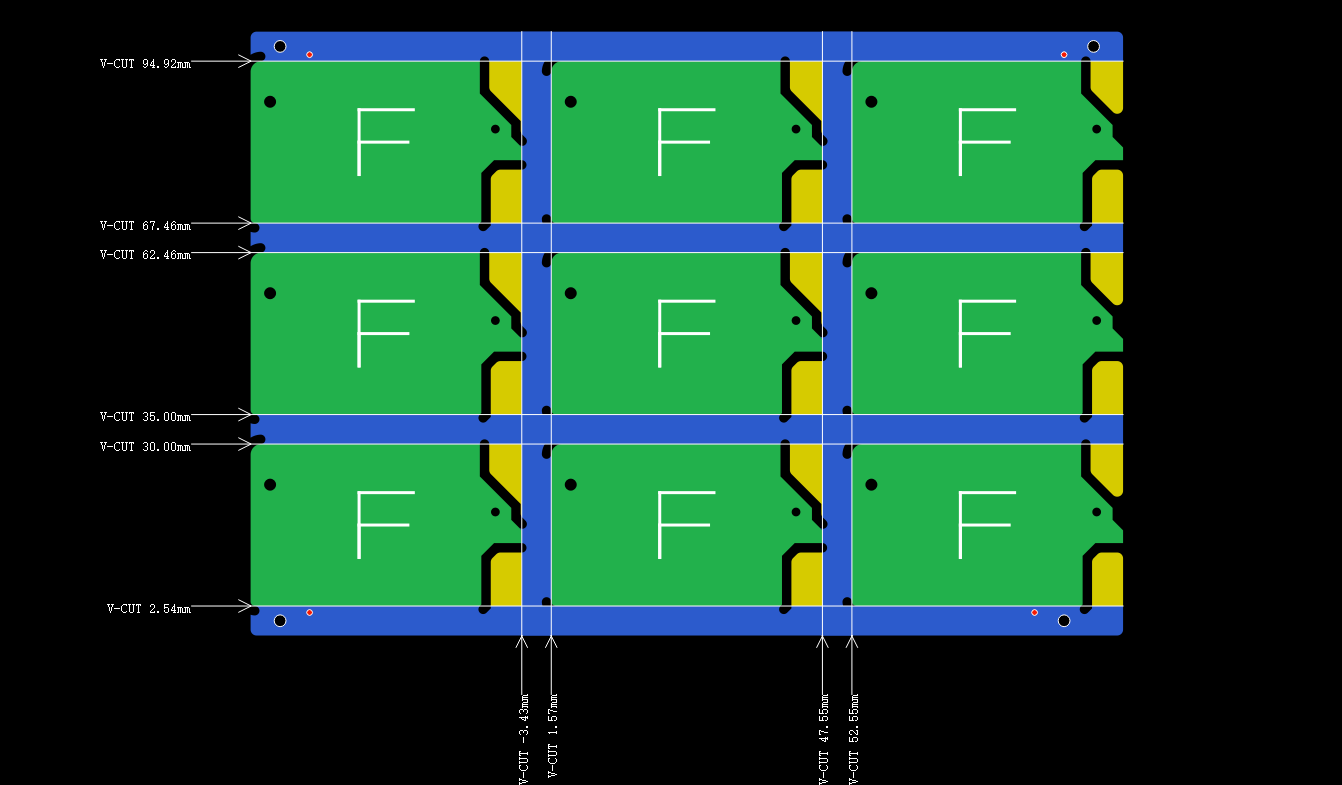

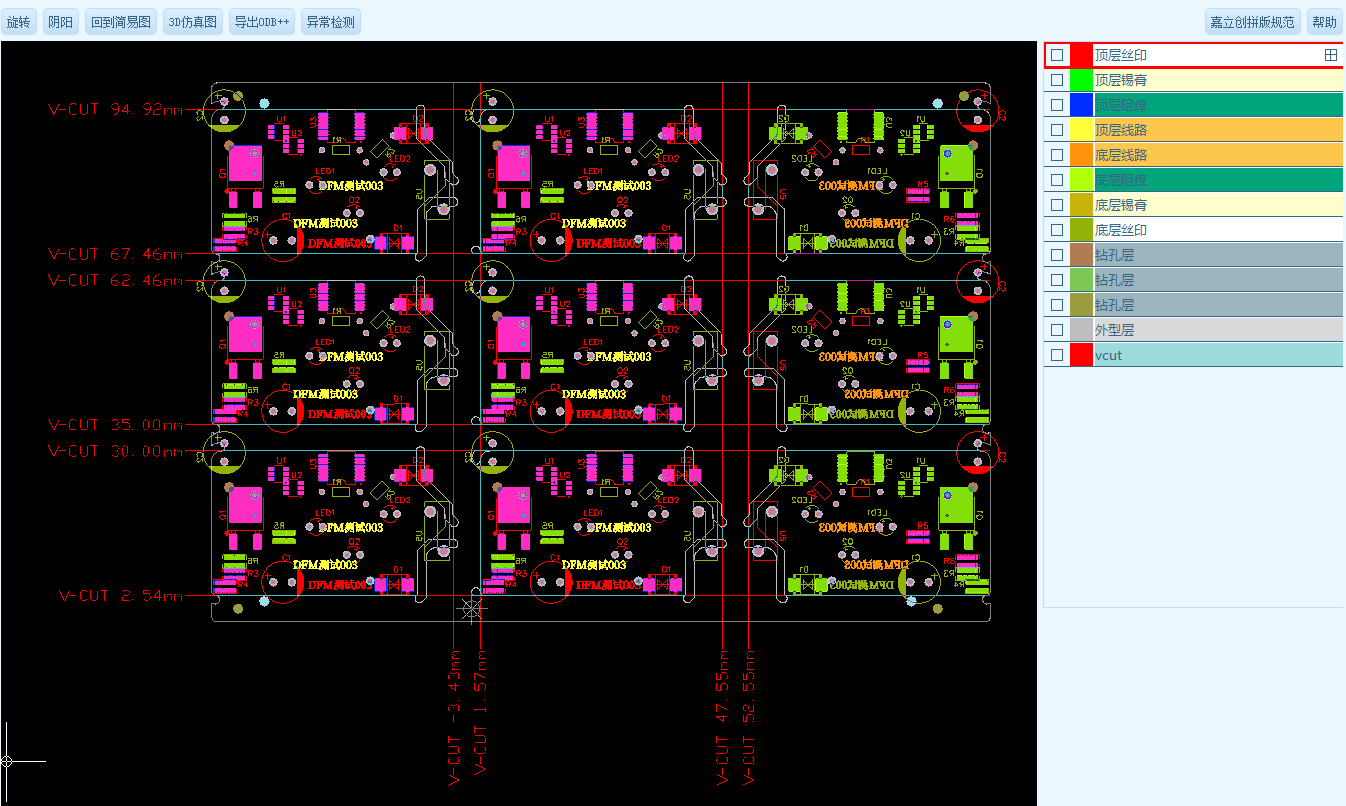

下图虽说工艺边加的有些浪费,但确实是一张有效的拼板结构图(3X3,顺拼,VCUT,加工艺边)
