层排序

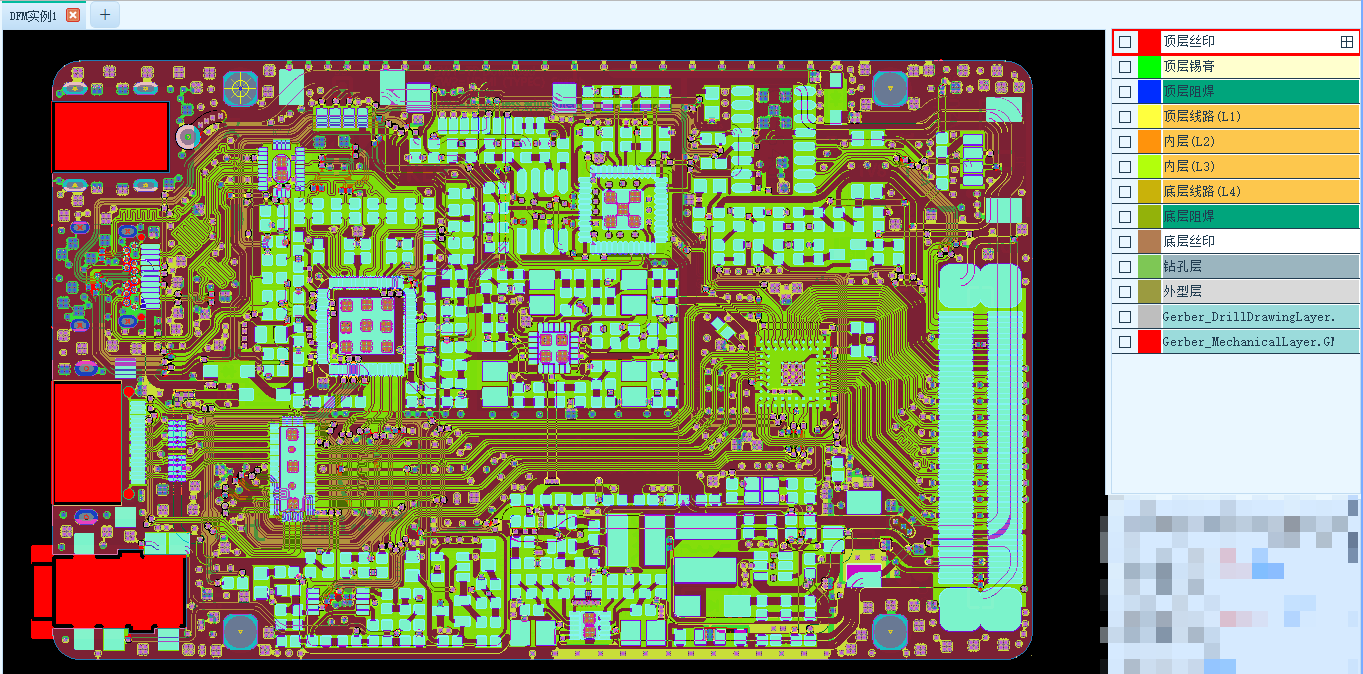

在DFM分析中想要得到准确的分析结果，需要很多的前置依赖条件，其中一个很重要的依赖就是：Gerber文件的图层排序必须是正确的，使叠层结构与实际板子一致，这个保证不了，后面其它的操作可能都是错的。如下图就是一个典型的PCB叠层结构。

备注：图层顺序直接影响DFM检测与输出结果，建议在分析前先完成排序核对。

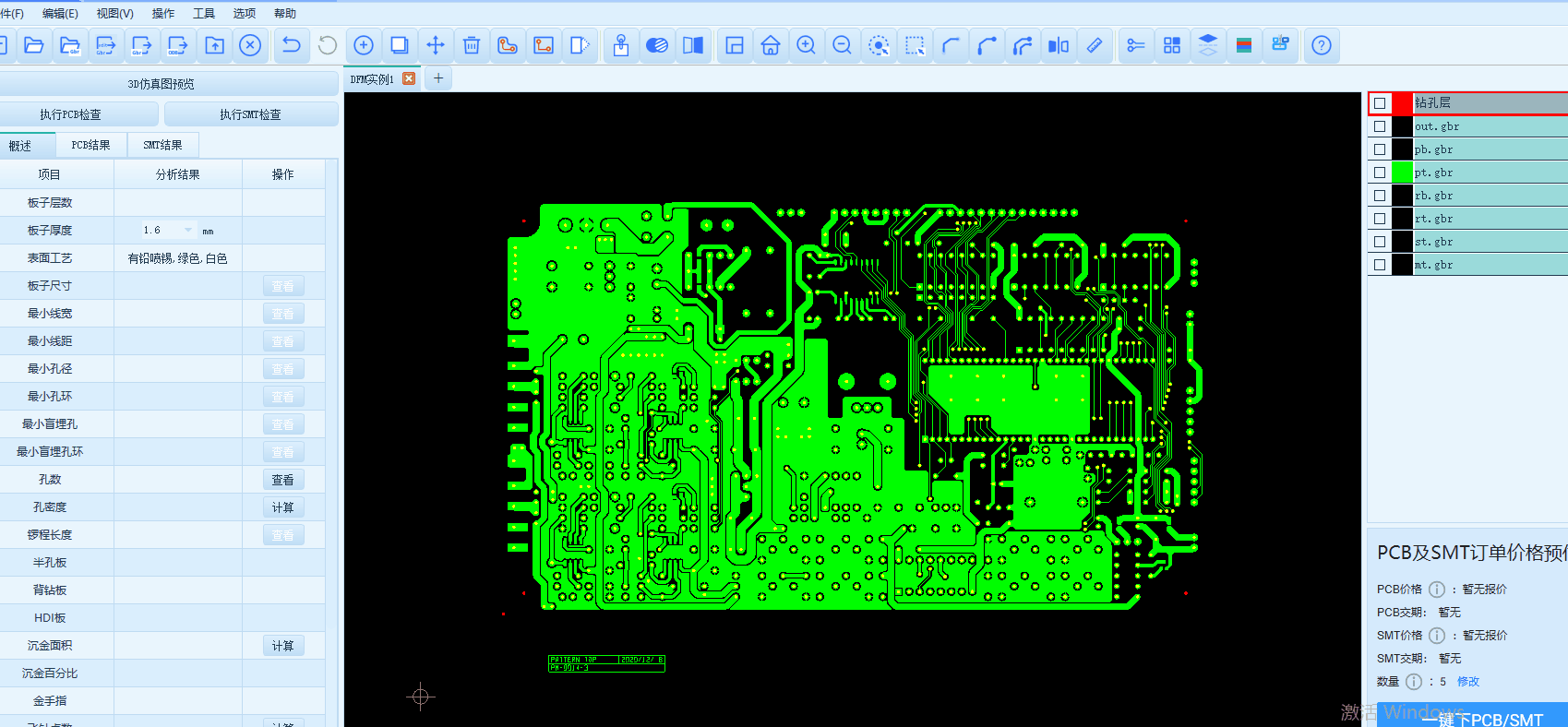

嘉立创DFM程序，在加载客户Gerber文件，会偿试自动识别客户原稿的Gerber图层的叠层结构，准确率基本上能达到97%以上，但是总有一些会识别不准确，往往会出现下面这样的层识别错误结果。

备注：如下图中线路，阻焊，丝印层都没有准确的识别出来，没有识别出来的层背景都是用青灰色来表示的，默认先把它当成个杂层

对于这种识别，程序永远不能100%解决，如果用户有必要学习如何手动设置正确的叠层结构，本章就是用来介绍如何人工设置叠层结构。

打开层管理窗口

打开一个Gerber文件后，通过菜单【工具->层排序】打开“层管理”窗口，也可以直接按快捷键 Y。

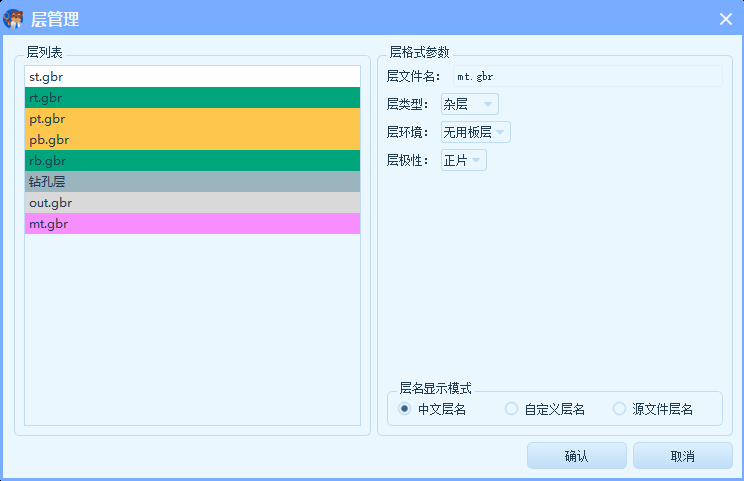

认识层管理窗口

窗口主要由左侧的图层列表、右侧的层格式参数，以及底部的层名显示模式和操作按钮组成。

图层列表

左侧列表列出了当前文件包含的所有图层，从上到下即图层的叠层顺序（最上方对应PCB最顶层）。每一行包含：

• 颜色条：标识该图层在界面中的显示颜色。
• 图层名：图层的名称（按底部“层名显示模式”的设置显示）。
• 上下移动：拖拽层可以在列表中重新给层排序

备注：下表中的图层只是演示案例，实际可能与你的界面显示不一样。

层格式参数

在左侧列表中选中某个图层后，右侧会显示该图层的格式参数，可逐项修改：

• 层文件名：导入时识别到的原始Gerber文件名，如 mt.gbr。
• 层类型：该图层所属的工艺类型，如丝印、阻焊、线路、钻孔、外型、杂层等。
• 层环境：该图层在PCB叠层中的角色，如参与叠层的“有用板层”，或不参与叠层的“无用板层”。
• 层极性：图层的光绘极性，分为“正片”与“负片”。（一般只有内层线路有负片，其它的都是正片）

层名显示模式

底部单选项控制左侧列表（及主界面图层栏）中图层名的显示方式：

• 中文层名：按层类型显示中文名称（如“顶层丝印”），直观易读（推荐）。
• 自定义层名：显示用户自定义的名称。
• 源文件层名：显示原始Gerber文件名（如 st.gbr）。

调整图层顺序

调整时必须遵循PCB从上到下的物理叠层顺序，例如（仅作参考，实际以板子结构为准）：

1. 顶层丝印
2. 顶层阻焊
3. 顶层线路
4. 内层线路（如有）
5. 底层线路
6. 底层阻焊
7. 底层丝印
8. 钻孔层
9. 外型层

层排序的核心是把每个图层排列到正确的叠层位置。在左侧列表中选中要移动的图层，按住鼠标拖拽到目标位置后松开，即可改变其顺序。

完成设置

确认图层顺序与各图层参数无误后，点击【确认】保存设置并关闭窗口；点击【取消】则放弃本次修改。设置生效后，新的叠层顺序与层属性将应用到后续的查看、DFM分析与导出等操作中。

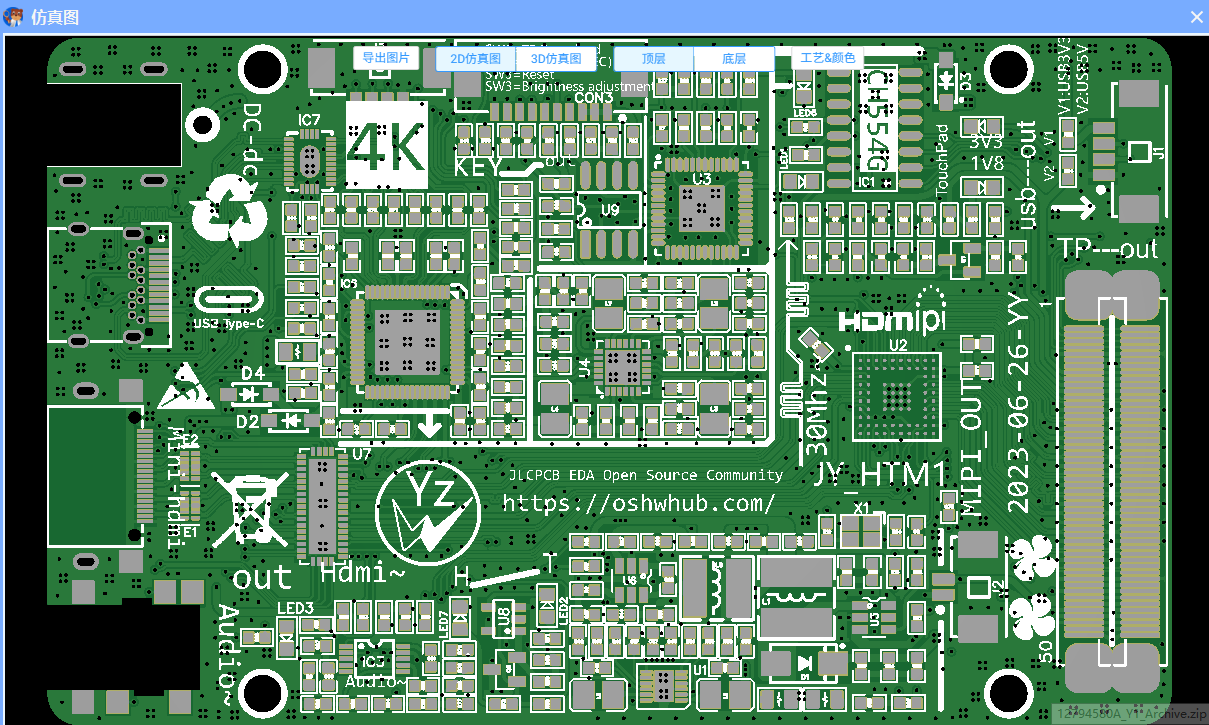

正确的层排序，一个明显的影响，就是能生成正确的仿真图。
