钻孔格式调整

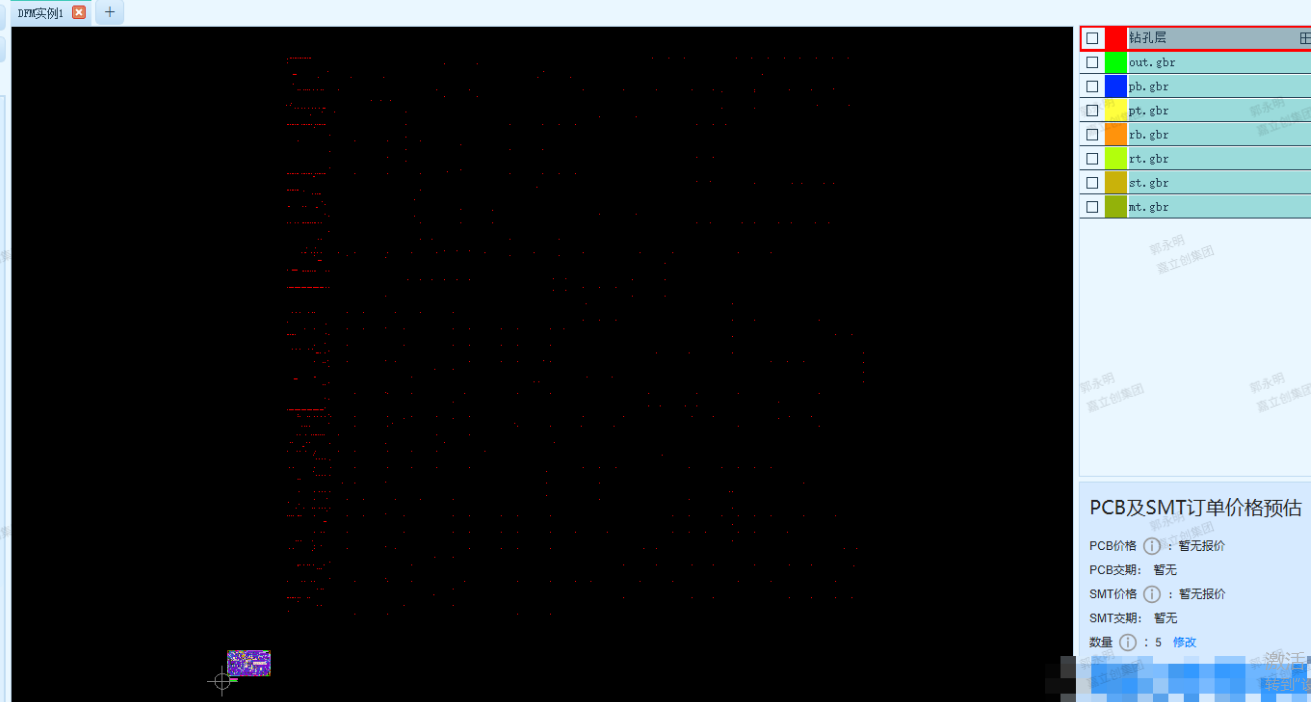

我们打开Gerber文件的时候，经常会遇到下面这样的结果，看那些红色的小点点充满了整个屏幕，遇到这种情况，就是钻孔格式出错了（是程序识别错了），导致钻孔的坐标跑位。

嘉立创DFM在加载钻孔文件时会尝试自动识别这些格式参数，绝大多数情况都能识别正确。但当原文件缺少格式说明（裸数据），或格式比较特殊时，就会出现识别偏差——表现就是钻孔位置整体偏移、散乱，或整层孔全部挤在原点附近。出现这种情况时，就需要按本章的方法手动调整钻孔格式参数。

备注：钻孔位置整体偏移、缩放或散乱，几乎都是格式参数（单位、导零方式、小数位）不匹配造成的，与钻孔数据本身无关，调对格式即可恢复。

钻孔格式介绍

钻孔文件（Drill 文件，通常为 Excellon2 格式）记录了 PCB 上每一个钻孔的坐标与孔径信息。与 Gerber 图层不同，钻孔文件的坐标格式并没有统一的标准：

• 单位 可能是英制（英寸）也可能是公制（毫米）。
• 坐标 可能是绝对坐标也可能是增量坐标。
• 小数点的位置 与 零的省略方式 也因设计软件而异。

格式良好的钻孔文件

像下面这样的钻孔数据，指明了小数点位数，前后导零模式，单位等必要格式数据，嘉立创DFM都能很轻松的识别。

M48;FILE_FORMAT=2:4   // 整数位2，小数位4INCH,LZ            // 英制，前导零FMAT,2;TYPE=PLATEDT1C.045%M72G90G93X0Y0T1C.045F139S55X03486Y042208X034129Y043833     // 按上面的格式，转换成带小数点就是 X3.4129Y4.3833X033571Y045526...

格式不完整的钻孔文件

像下面的示例，只有刀具，坐标，其它的格式信息完全靠猜，程序很容易猜错格式。

%T01X3313Y1937   // 不知道单位，不知道小数点从哪里开始，不知道是前导零还是后导零X3778Y1556X3461Y3715X5176Y3715...

打开钻孔格式调整窗口

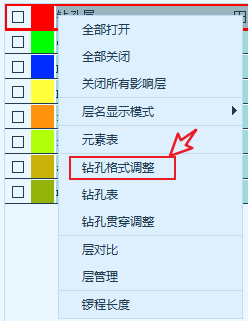

打开一个 Gerber 文件后，在主界面右侧的图层控制面板中找到“钻孔层“，在其上点击鼠标右键，从弹出的菜单中选择【钻孔格式调整】，即可打开“钻孔格式调整“对话框。

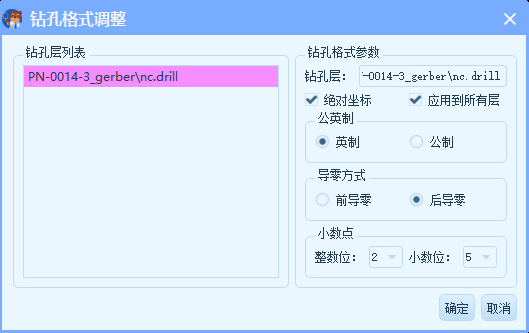

认识钻孔格式调整窗口

窗口分为左右两部分：左侧是钻孔层列表，右侧是当前选中钻孔层的钻孔格式参数，底部是【确定】与【取消】两个操作按钮。

钻孔层列表

左侧列表列出了当前文件包含的所有钻孔层。单击选中某一行后，右侧即显示并允许修改该钻孔层的格式参数（被选中的行会以高亮显示）。当一个 PCB 包含多个钻孔层（如通孔层与埋孔层）时，可在这里逐层切换。

钻孔格式参数

右侧顶部显示当前操作的钻孔层名称，下方各项用于设置该层的坐标解析方式。各项含义见下一节。

钻孔格式参数详解

绝对坐标

勾选表示坐标采用绝对坐标，即每个孔的坐标都是相对于固定原点的实际位置（绝大多数钻孔文件都采用这种方式）；不勾选则表示采用增量坐标（相对坐标），即每个孔的坐标都是相对前一个孔的偏移量。

一般保持勾选（绝对坐标）即可，除非你明确知道原文件使用的是增量坐标。

应用到所有层

勾选后，右侧设置的格式参数会同时应用到列表中的所有钻孔层；不勾选则只对当前选中的那个钻孔层生效。

当多个钻孔层来自同一套设计、格式基本都是一致的，建议勾选此项统一设置，避免逐层重复调整。否则每个层单独调整。

单位（英制/公制）

选择钻孔坐标使用的计量单位：

• 英制：坐标单位为英寸（inch），常见于欧美的老旧设计。
• 公制：坐标单位为毫米（mm），国内设计大多采用。

如果单位选错，整层孔会发生约 25.4 倍（英寸与毫米的换算系数）的整体缩放，孔会全部挤在一起或散布到极远的位置。可根据原文件来源判断：国内设计多为公制，国外老旧设计多为英制。

导零方式（前导零/后导零）

钻孔文件中的坐标是一串连续的数字，小数点是隐含的，为节省空间通常会省略数字前面或后面的零。本项用于告诉程序零被省略在哪一侧：

• 前导零：省略数字最前面的零，如在 2:4格式下，完整坐标 X3.412 在前导零方式下记为 X34120。
• 后导零：省略数字最后面的零，如在 2:4格式下，完整坐标 X3.412 在后导零方式下记为 X03412
• 注意：在嘉立创DFM客户端中设置，如果你看到 LZ 表示为后导零，TZ 表示为前导零
• Excellon中LZ表示前面有零，Gerber中LZ表示前面省零，两者恰恰搞反了，为了方便解析这里做了统一按照Gerber的习惯去处理只关注真实的省零模式。
• 如果没有看到 LZ/TZ 这两个标志，就是真实的坐标值，比如看到 X34120 就肯定不是后省零，X03412肯定不是前省零，如果 X034120 两头都有零，就写前省零即可。
• 导零方式选错，相当于把隐含小数点的位置判断错了，孔会整体偏移、错位，这是钻孔偏移最常见的两个原因之一。

小数点格式（整数位/小数位）

• 用于确定坐标中隐含小数点的位置：
• 整数位：坐标数字中整数部分占几位。
• 小数位：坐标数字中小数部分占几位。
• 例如单位为英制、整数位 2、小数位 5，则一个 7 位的数字串 0125000 表示 01.25000，即 1.25 英寸。
• 整数位与小数位的常见组合有英制 2:4、公制 3:3 等。本项需与“导零方式“配合使用，二者共同决定每个坐标数字的真实数值。

完成设置

• 逐项核对参数无误后，点击【确定】保存设置并关闭窗口，程序会按新的格式重新解析钻孔数据，钻孔即可恢复到正确位置；点击【取消】则放弃本次修改。
• 调整建议：当钻孔位置不对时，优先尝试切换“单位（英制/公制）“和“导零方式（前导零/后导零）”，这两个参数是导致偏移的最常见原因；若孔的相对位置正确但整体有微小偏移，再微调“小数位“的位数。如果结果不对，就多偿试几次不同的组合。

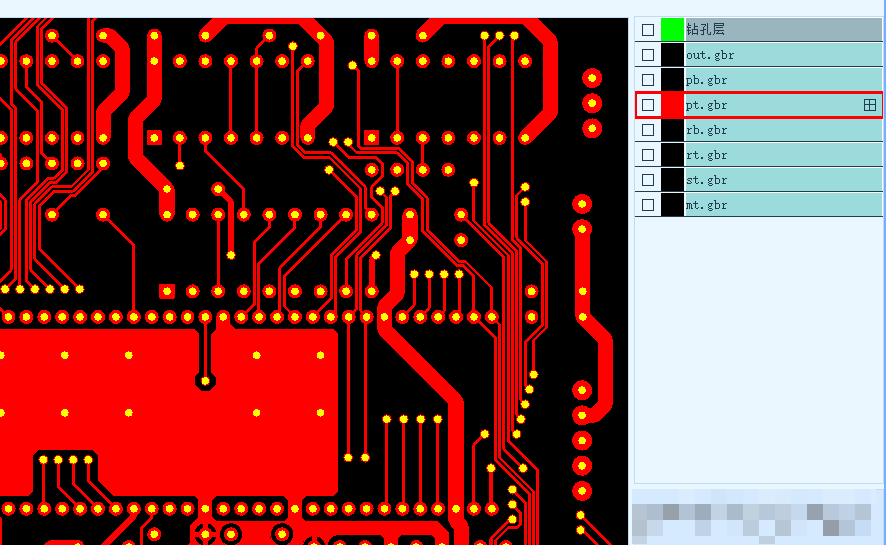

• 格式正确的钻孔将会与线路焊盘保持对齐。

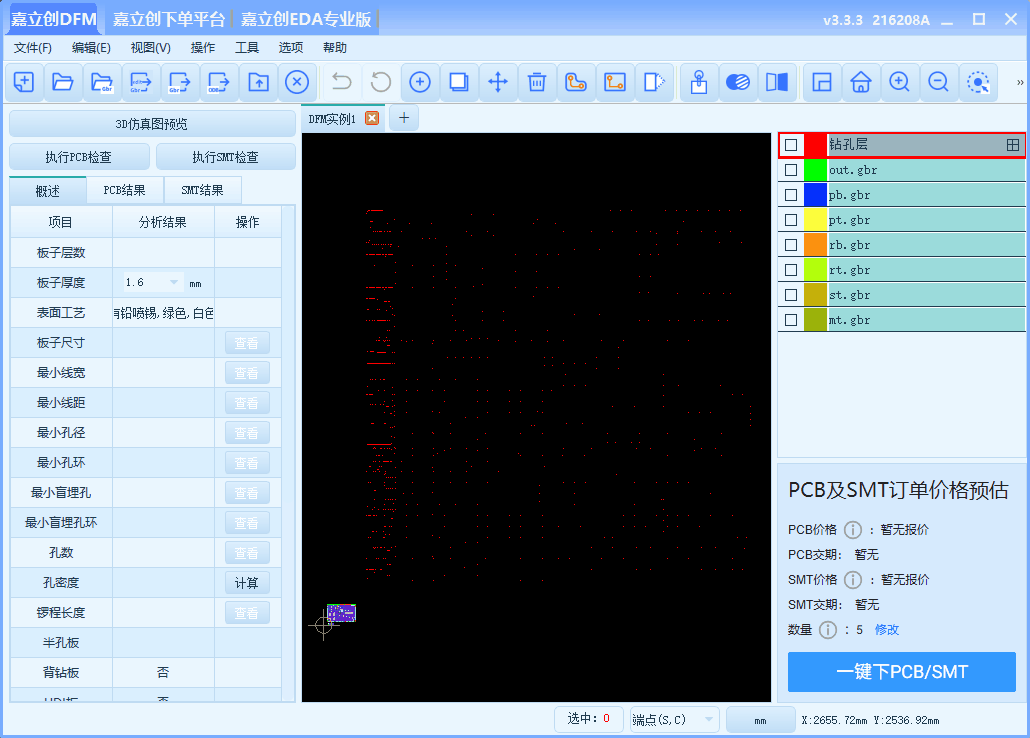

完整的操作流程
