一、补强最小宽度

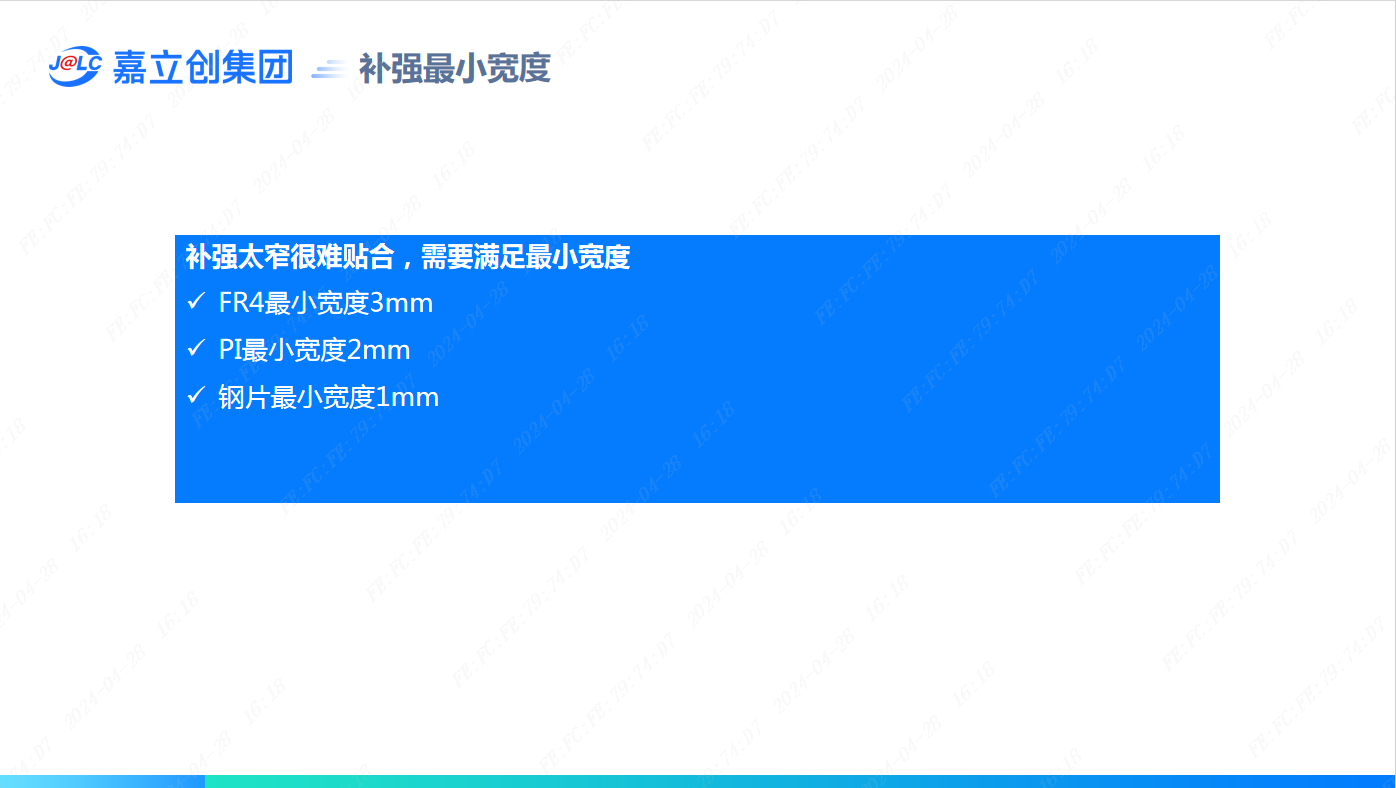

补强太窄很难贴合，也容易断裂，需要满足最小宽度

1.FR4最小宽度3mm

2.PI最小宽度2mm

3.钢片最小宽度1mm

二、补强最小宽度案例

案例一：

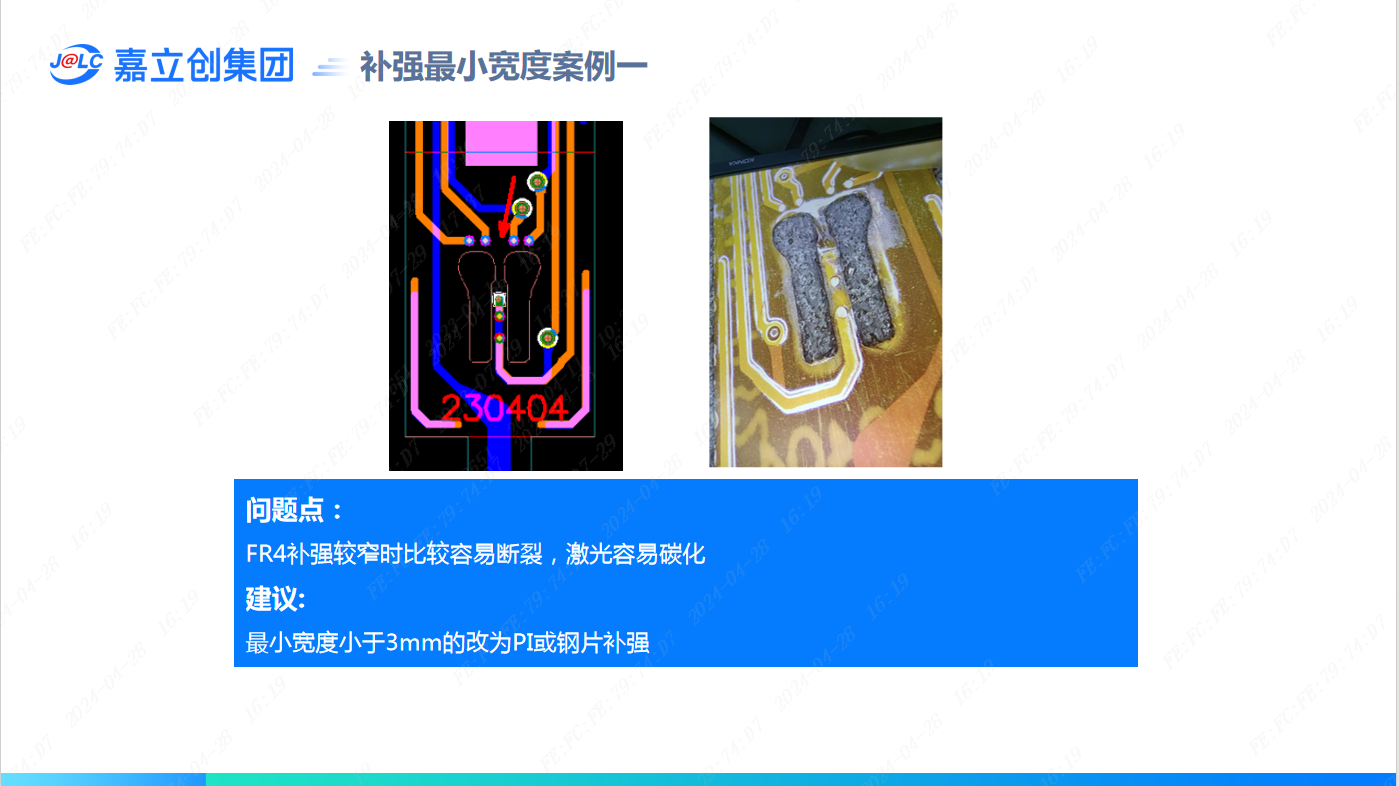

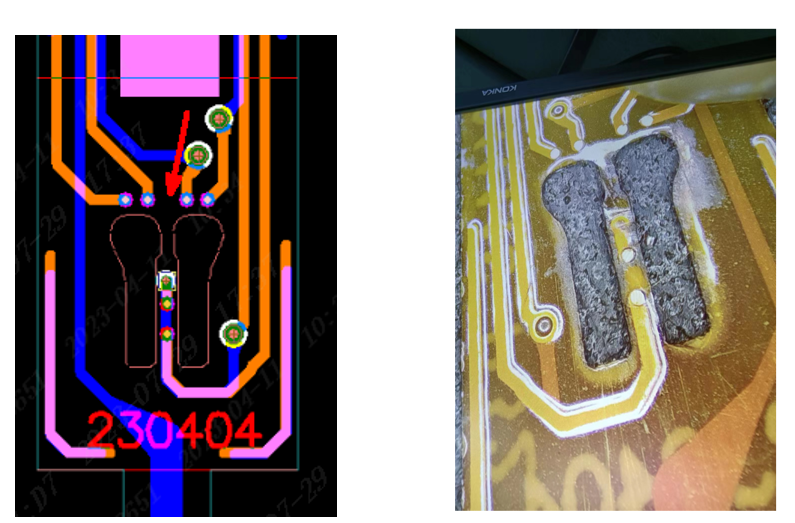

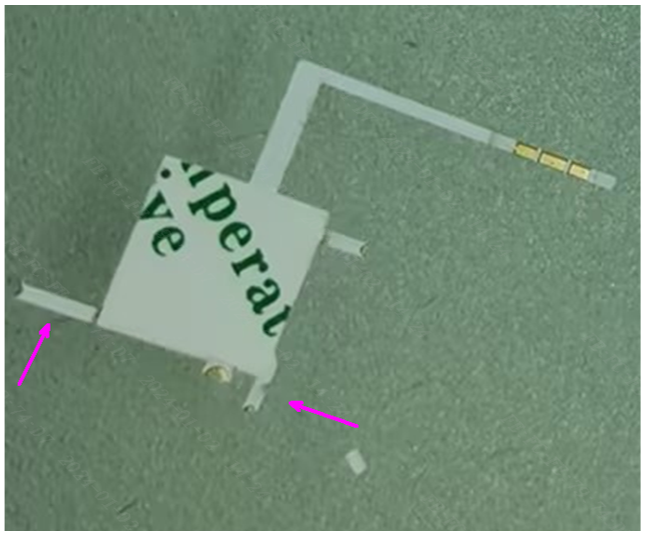

问题点：FR4补强较窄时比较容易断裂，激光容易碳化。

建议：最小宽度小于3mm的改为PI或钢片补强。

案例二：

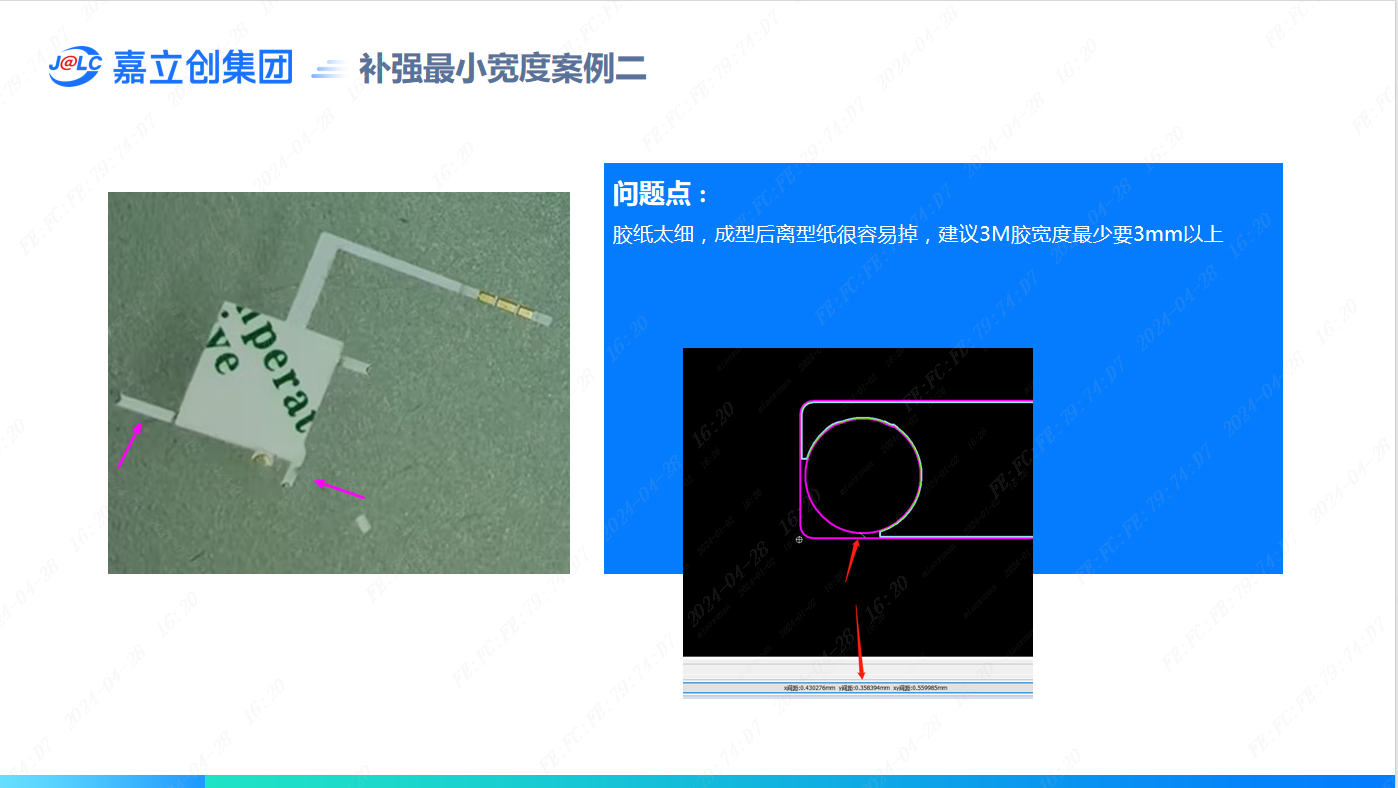

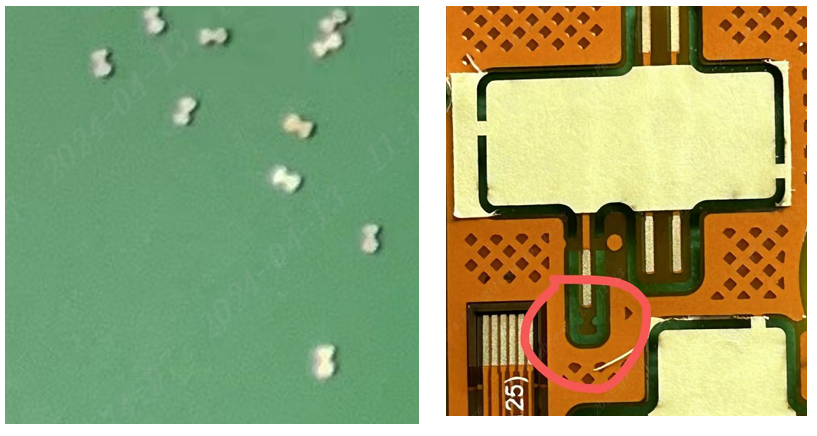

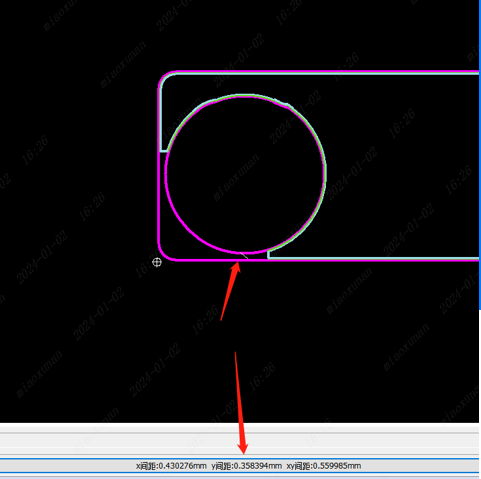

问题点：胶纸太细，成型后离型纸很容易掉，建议3M胶宽度最少要3mm以上

案例三：

问题点：左边钢片需要贴到右边圈住位置,但宽度小于1mm,机器和人工都没法贴,

建议：钢片宽度要大于1mm以上

案例四：

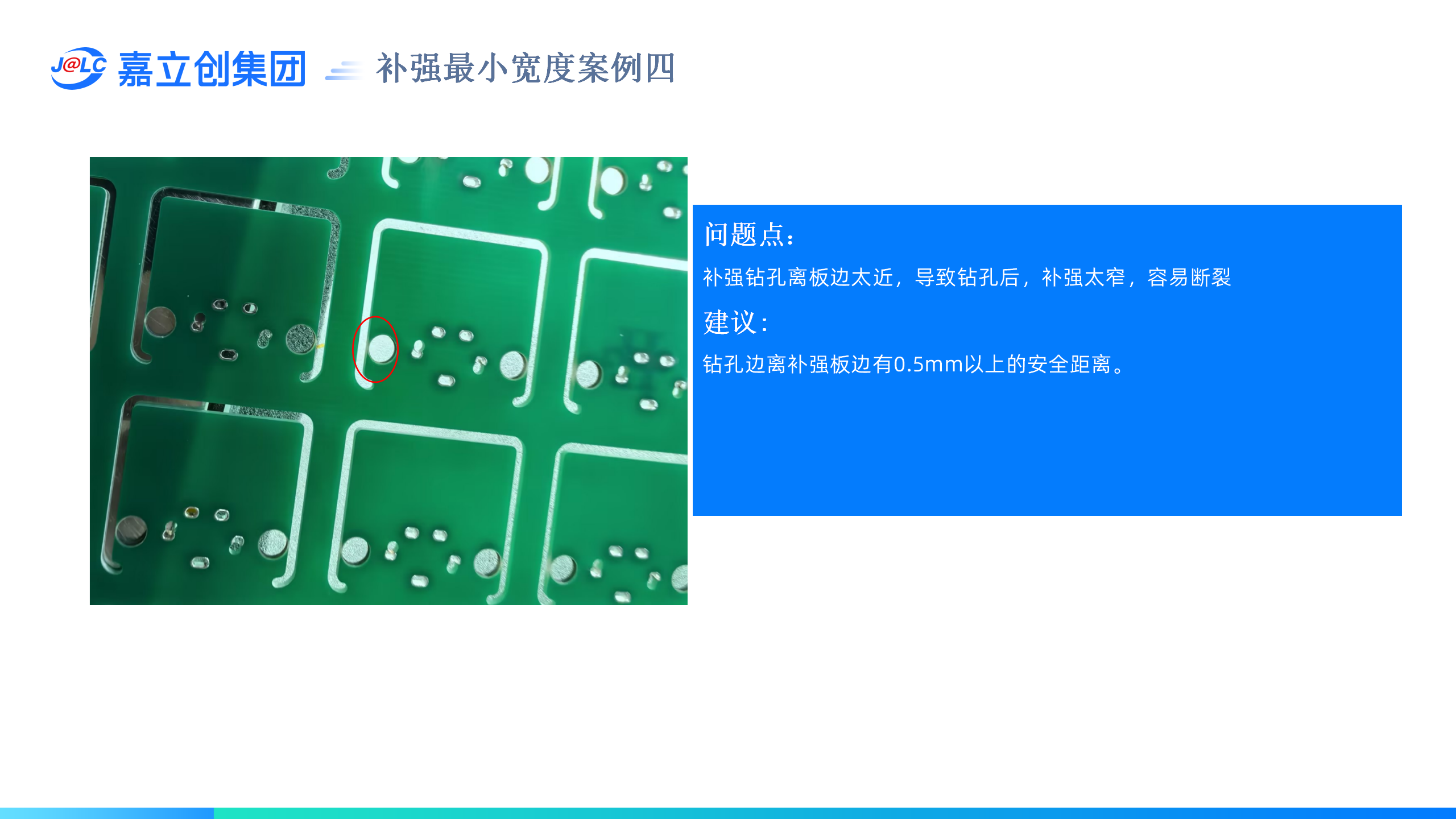

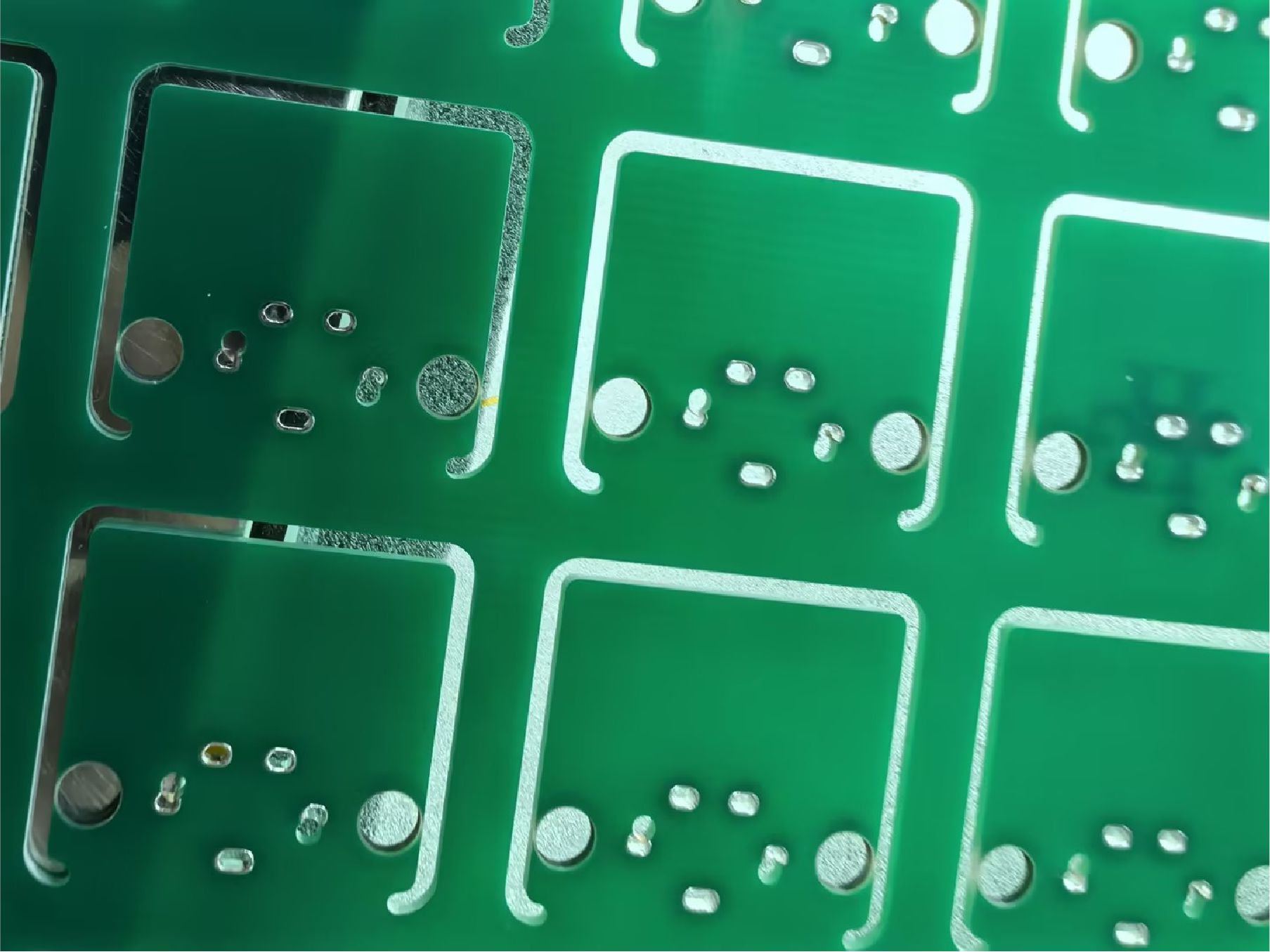

问题点：补强钻孔离板边太近，导致钻孔后，补强太窄，容易断裂

建议：钻孔边离补强板边有0.5mm以上的安全距离。
