一、补强避让

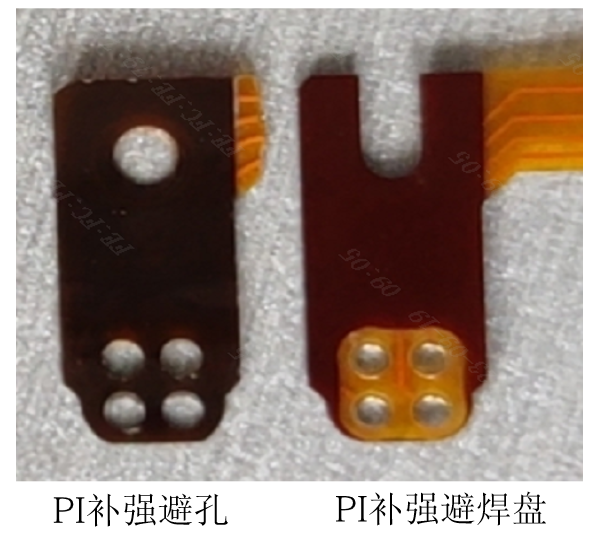

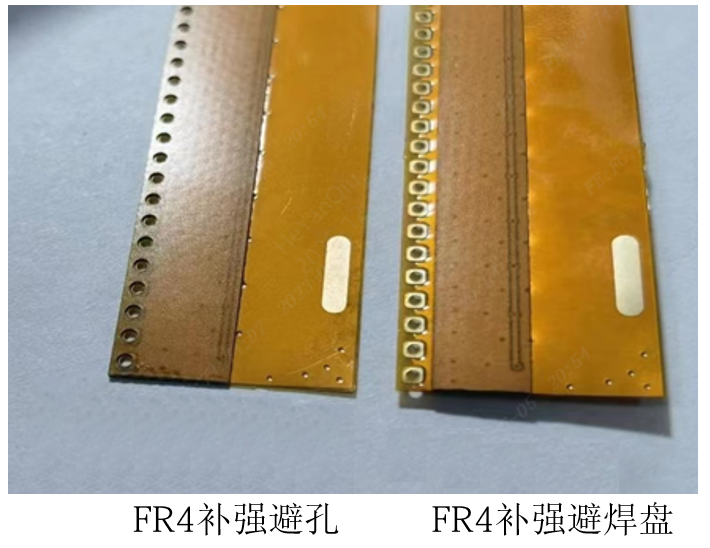

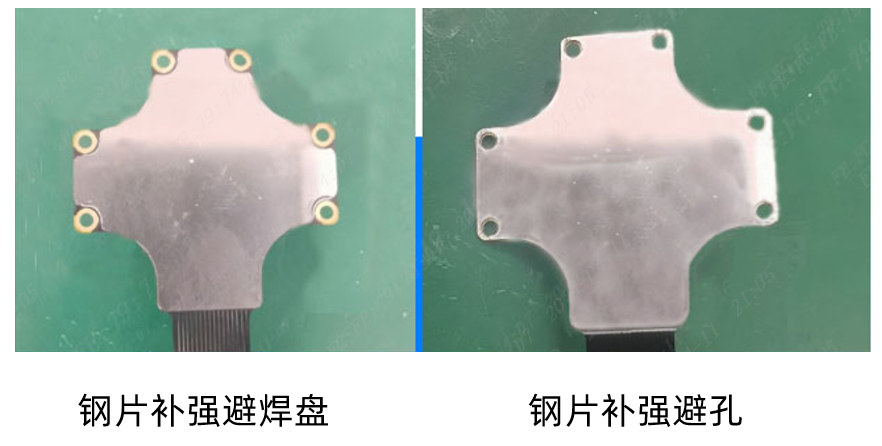

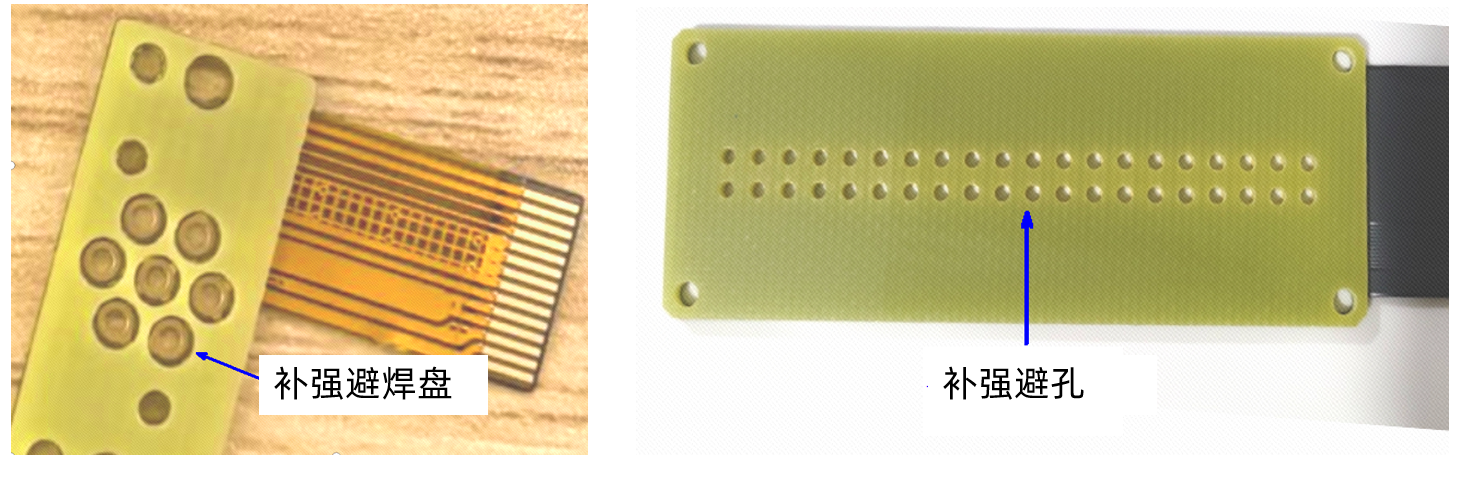

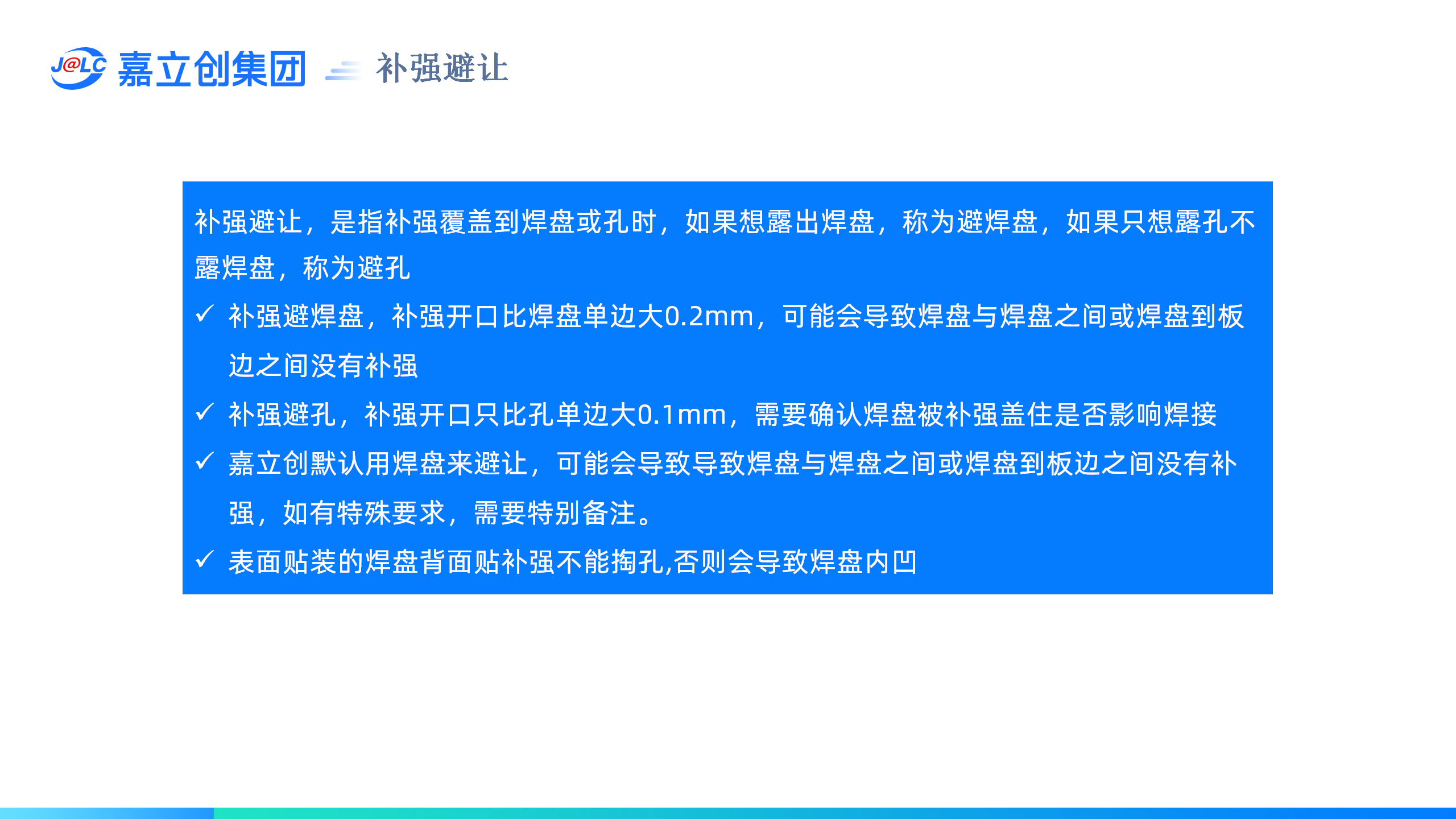

补强避让，是指补强覆盖到焊盘或孔时，如果想露出焊盘，称为避焊盘，如果只想露孔不露焊盘，称为避孔。

1.补强避焊盘，补强开口比焊盘单边大0.3mm（最小0.2mm)，可能会导致焊盘与焊盘之间或焊盘到板边之间没有补强

2.补强避孔，补强开口只比孔单边大0.15mm，需要确认焊盘被补强盖住是否影响焊接

3.嘉立创默认用焊盘来避让，可能会导致导致焊盘与焊盘之间或焊盘到板边之间没有补强，如有特殊要求，需要特别备注。

4.表面贴装的焊盘背面贴补强不能掏孔,否则会导致焊盘内凹

二、补强避让案例

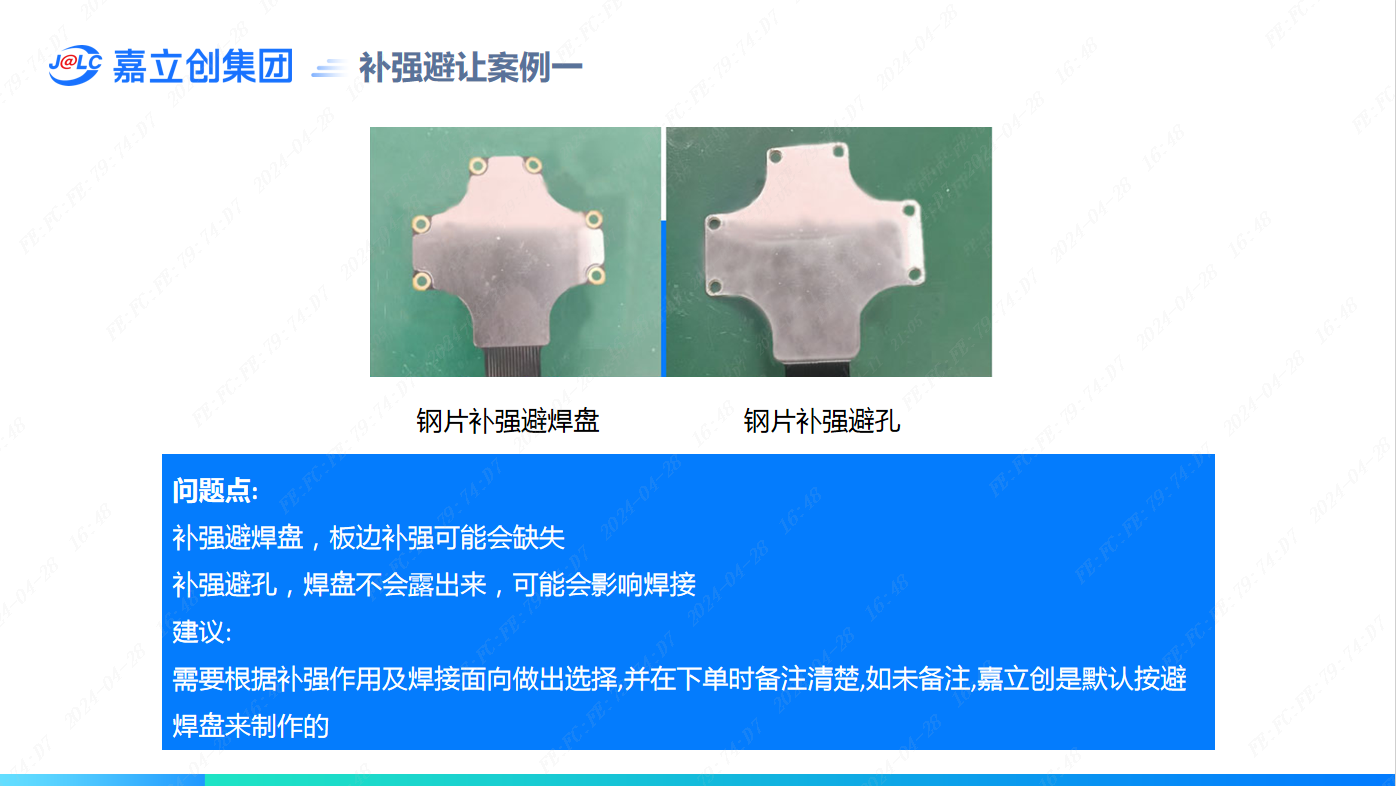

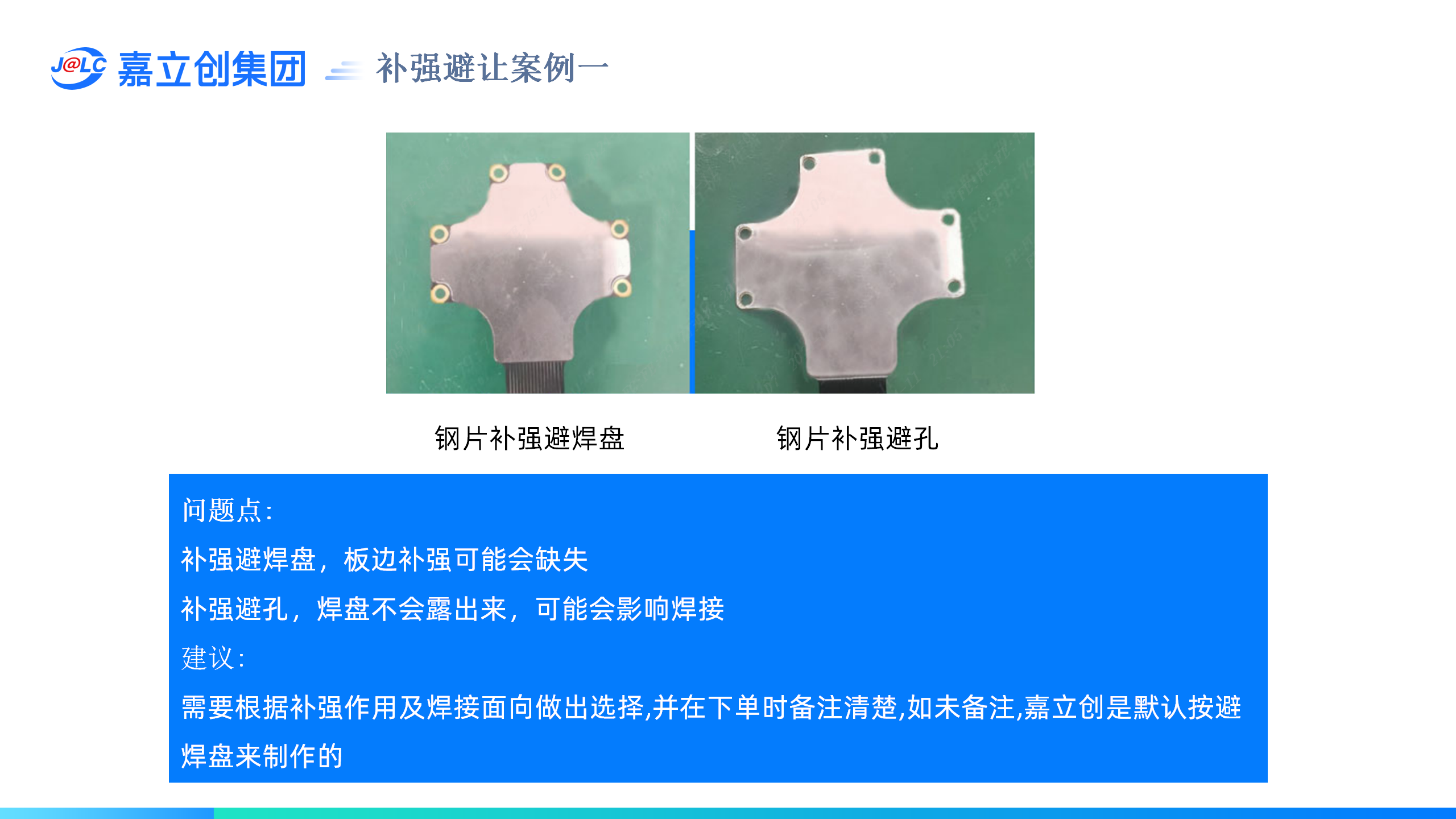

案例一：

问题点：

补强避焊盘，板边补强可能会缺失；

补强避孔，焊盘不会露出来，可能会影响焊接。

建议：需要根据补强作用及焊接面向做出选择,并在下单时备注清楚,如未备注,嘉立创是默认按避焊盘来制作的。

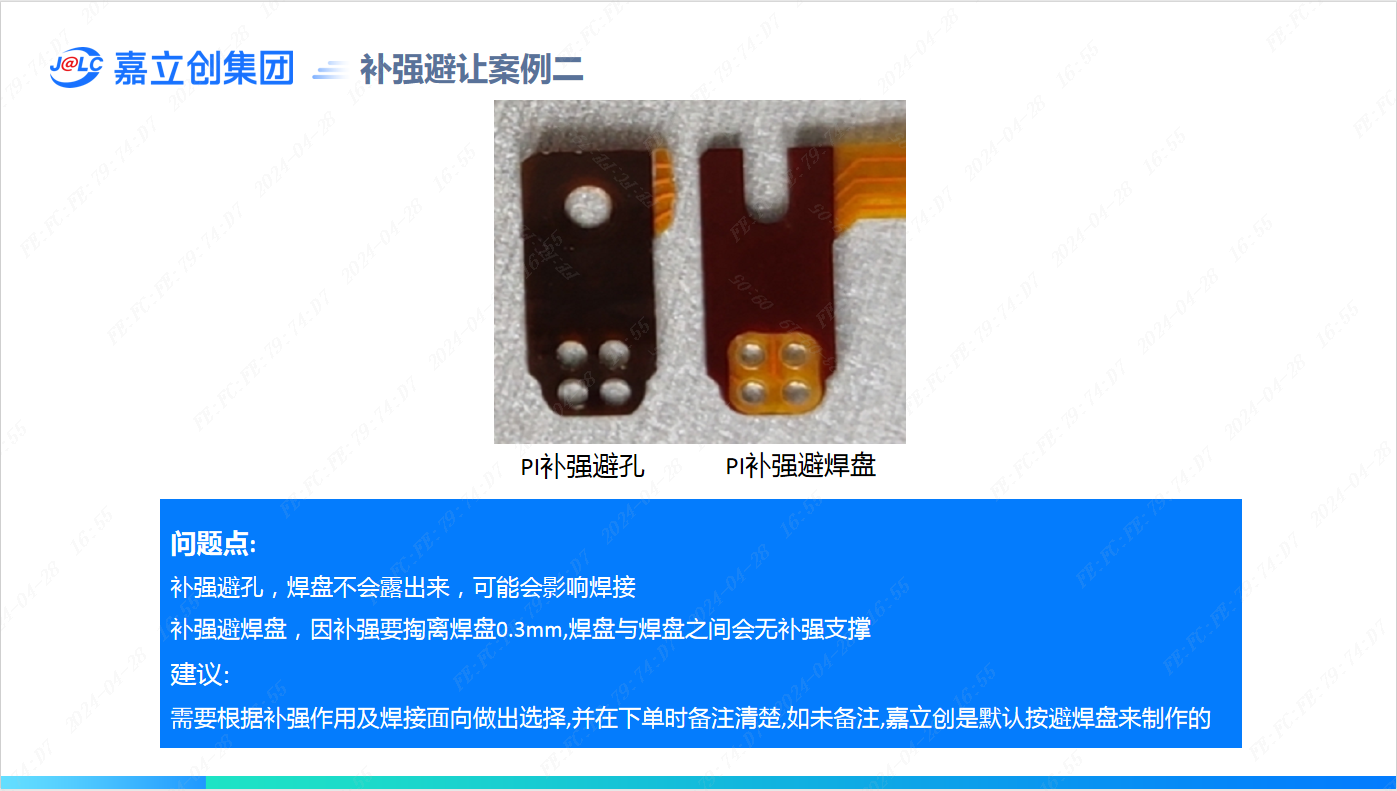

案例二：

问题点：

补强避孔，焊盘不会露出来，可能会影响焊接；

补强避焊盘，因补强要掏离焊盘0.3mm,焊盘与焊盘之间会无补强支撑。

建议：需要根据补强作用及焊接面向做出选择,并在下单时备注清楚,如未备注,嘉立创是默认按避焊盘来制作的。

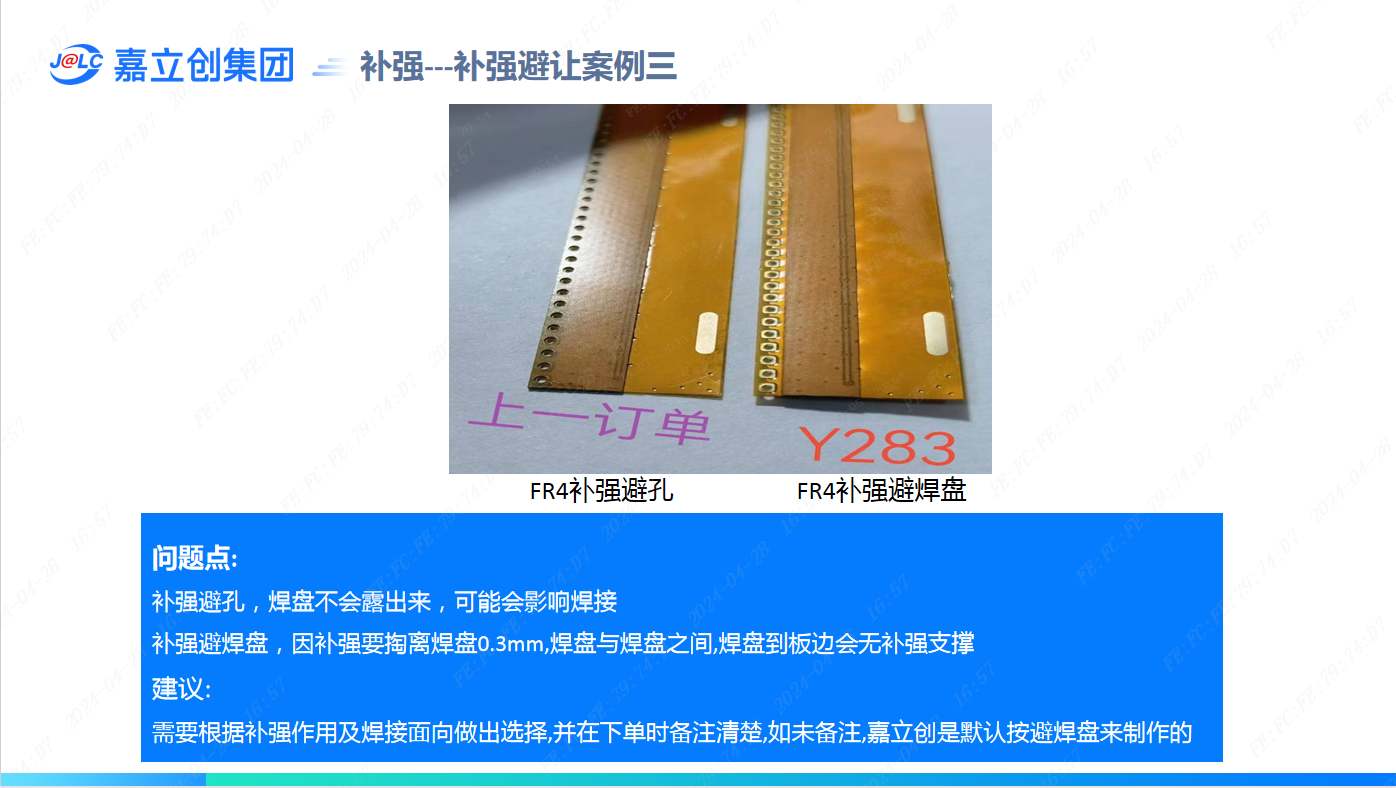

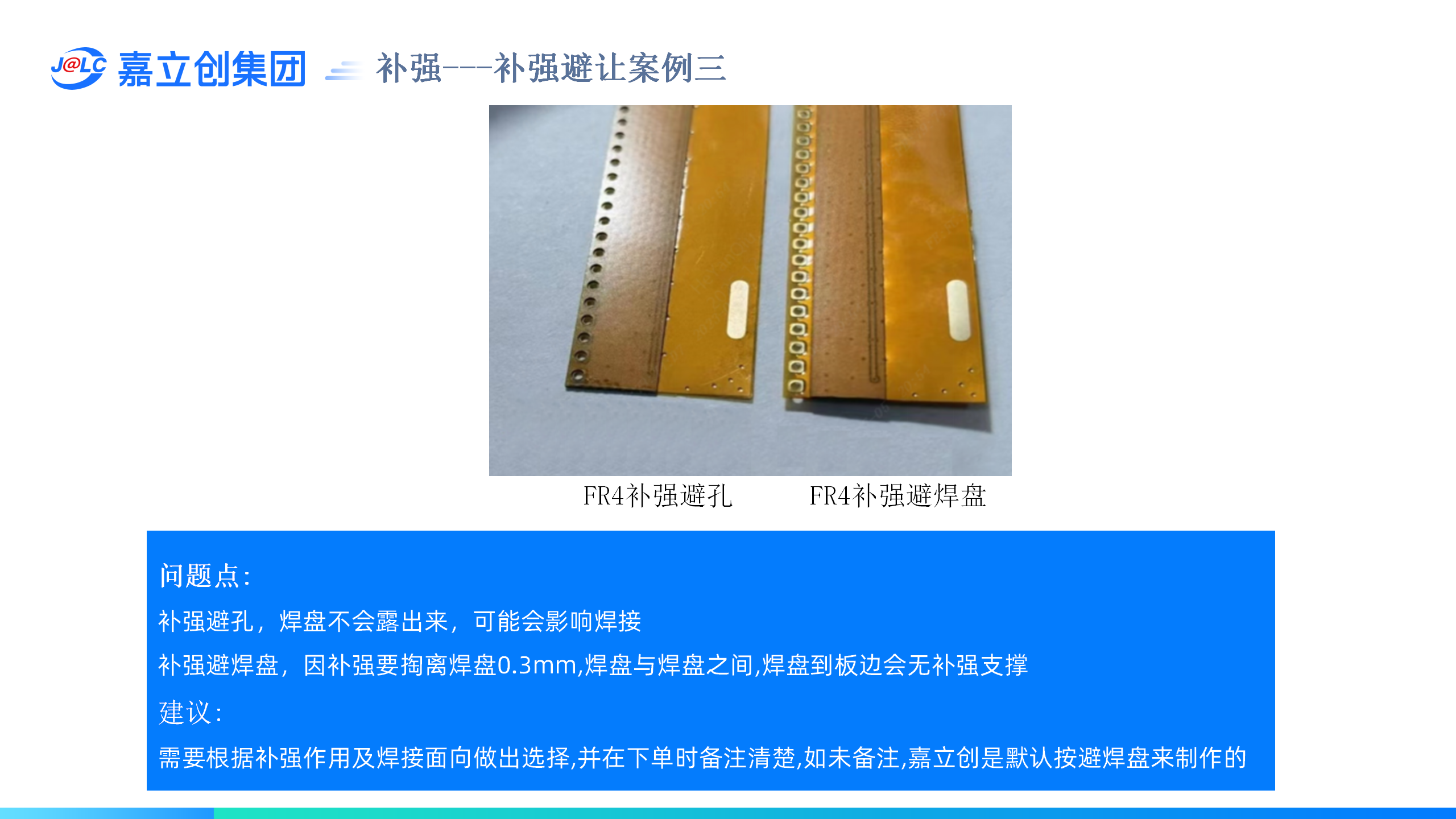

案例三：

问题点：

补强避孔，焊盘不会露出来，可能会影响焊接

补强避焊盘，因补强要掏离焊盘0.3mm,焊盘与焊盘之间,焊盘到板边会无补强支撑

建议：需要根据补强作用及焊接面向做出选择,并在下单时备注清楚,如未备注,嘉立创是默认按避焊盘来制作的

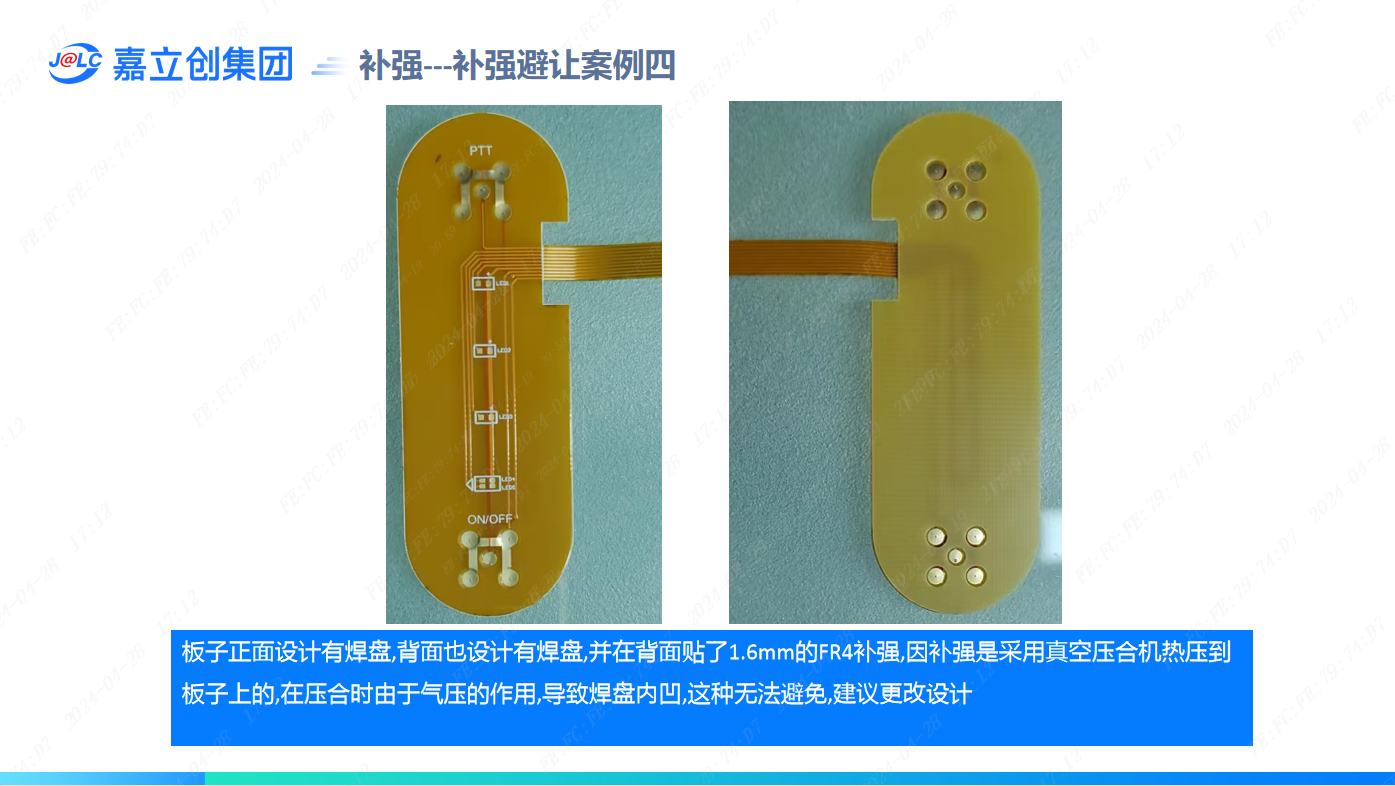

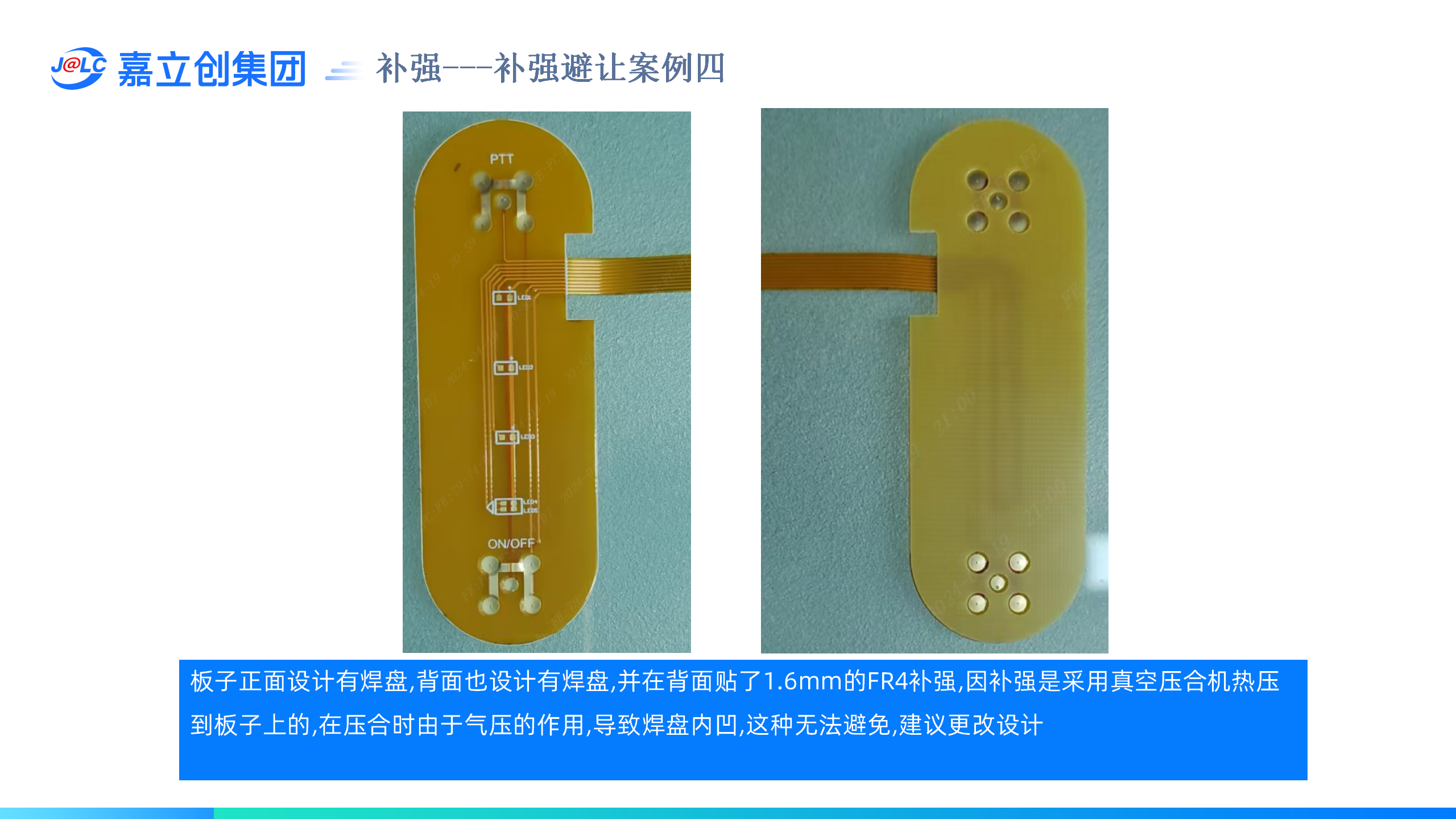

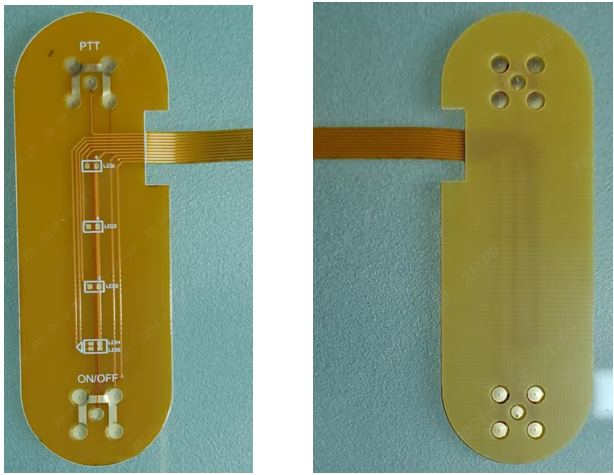

案例四：板子正面设计有焊盘,背面也设计有焊盘,并在背面贴了1.6mm的FR4补强,因补强是采用真空压合机热压到板子上的,在压合时由于气压的作用,导致焊盘内凹,这种无法避免,建议更改设计。
