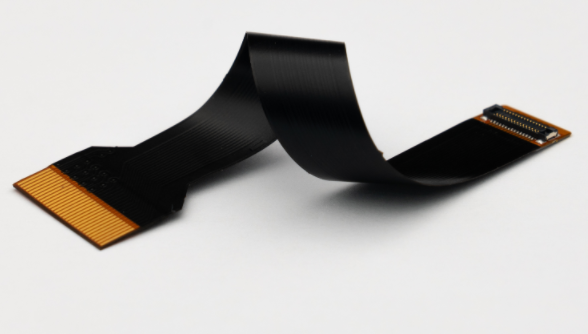

FPC（柔性印刷电路板）的补强材料用于提升FPC的局部机械强度与结构稳定性，主要应用于连接器、插拔金手指等元件器件背面或其他需要支撑的关键区域。选择适配的补强材料对保障FPC的性能与可靠性至关重要，选型需结合具体应用环境、机械强度要求及热性能综合判定。

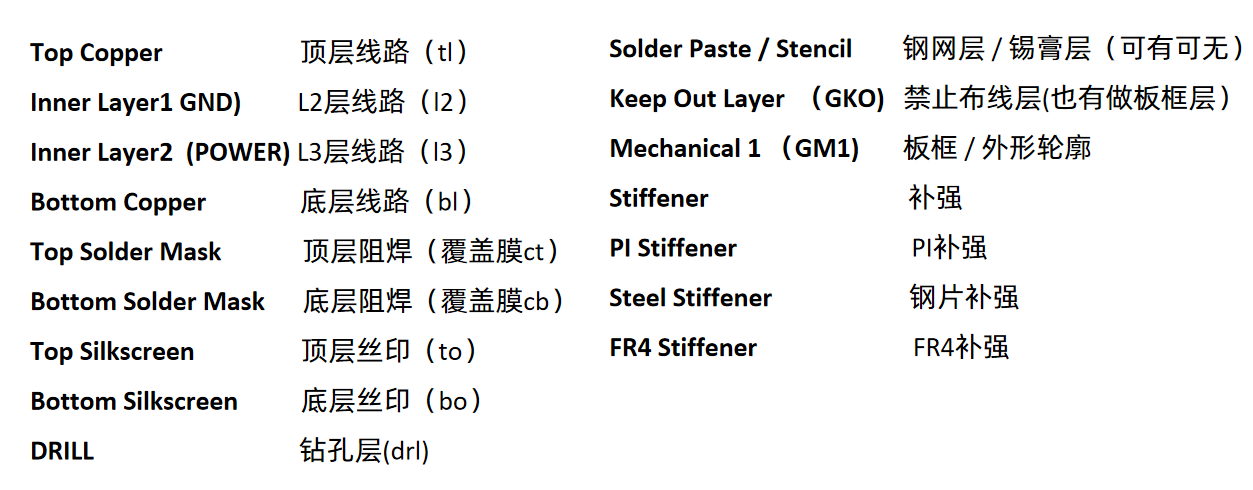

一、原始Gerber核心图层

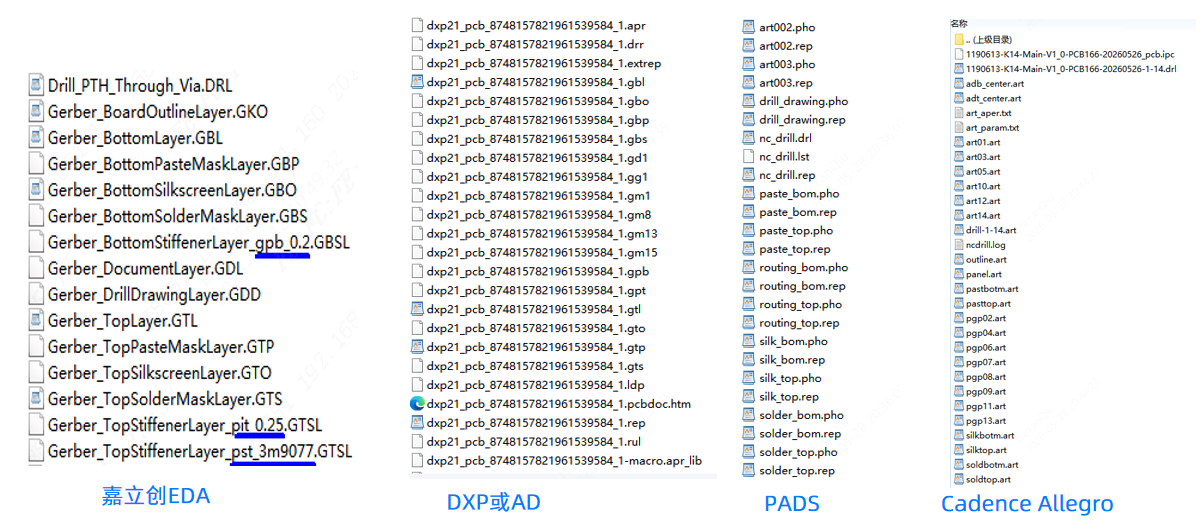

二、EDA输出Gerber文件区分

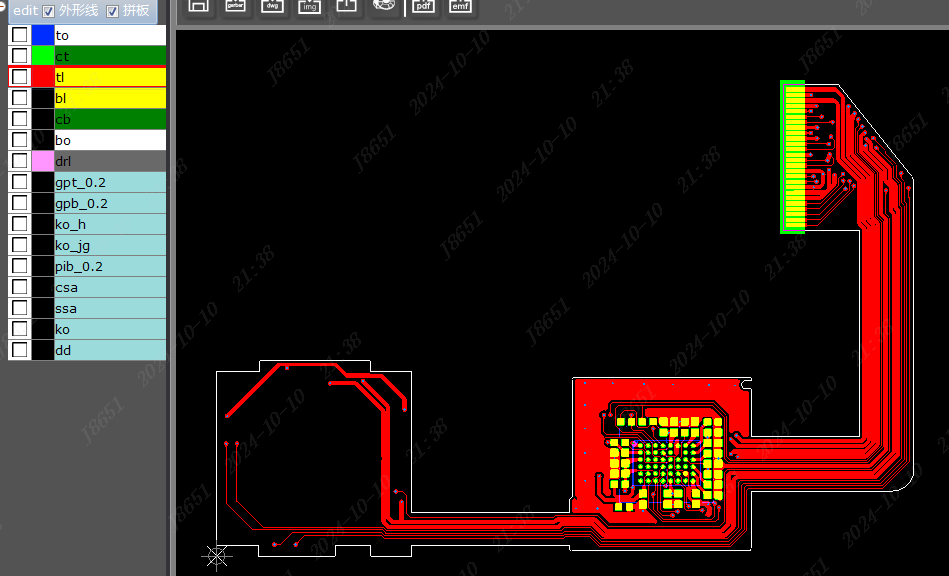

三、嘉立创CAM Gerber层命名

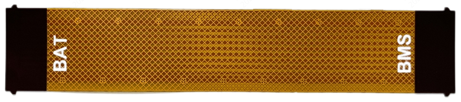

四、PI补强层命名

举例：

1）指示顶层0.25mm 的PI 补强层，可以命名为：pit_0.25

2）指示底层0.25mm 的PI 补强层，可以命名为：pib_0.25

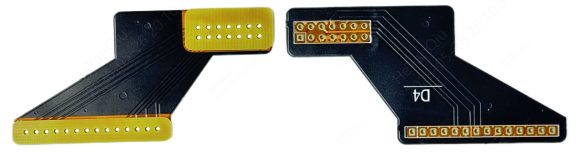

五、FR4补强层命名

举例：

1）指示顶层0.6mm 的FR4补强层，可以命名为：fr4t_0.6

2）指示底层0.6mm 的FR4 补强层，可以命名为：fr4b_0.6

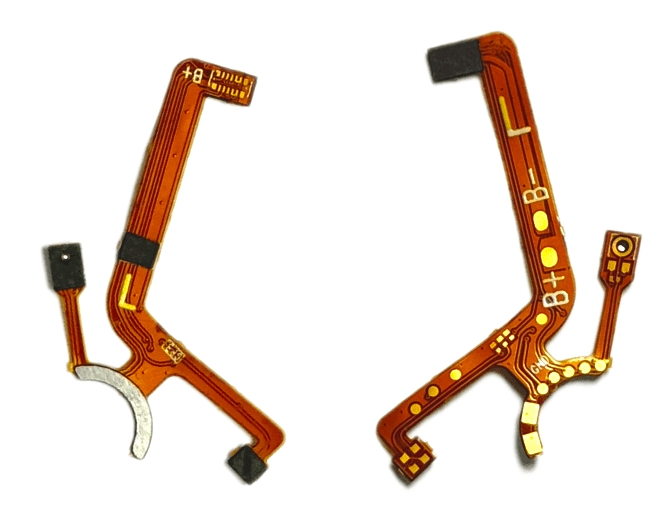

六、钢片补强层命名

举例：

1）指示顶层0.1mm 的钢片补强层，可以命名为：gpt_0.1

2）指示底层0.1mm 的钢片补强层，可以命名为：gpb_0.1

七、双面胶补强层命名

举例：指示顶层tesa8854的双面胶补强层，可以命名为pst_tesa8854

七、电磁屏蔽膜层命名

举例：

1）指示顶层电磁屏蔽层，可以命名为：CSA

2）指示底层电磁屏蔽层，可以命名为：SSA

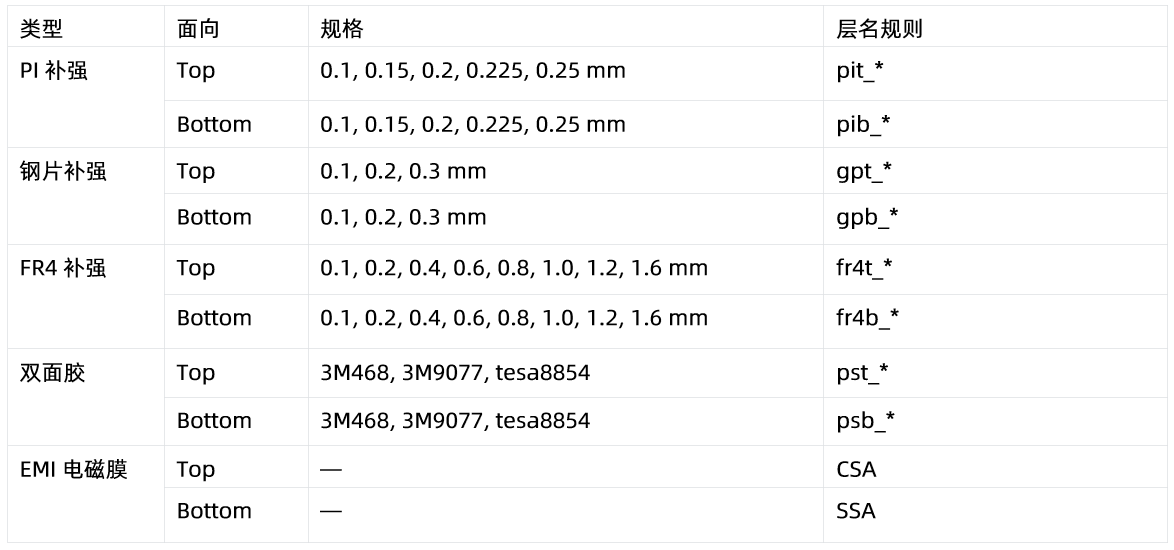

八、FPC辅料名称汇总

举例说明如下：

1）gpb_0.2指底层0.2mm厚度的钢片补强

2）pit_0.25指顶层0.25mm厚度的PI补强

3）pst_3m9077指顶层的3M9077的双面胶补强
