一、补强尺寸设计

补强区域需比焊盘大1.0mm以上，才能有效保护焊盘与线路交接处不断裂

二、补强设计案例

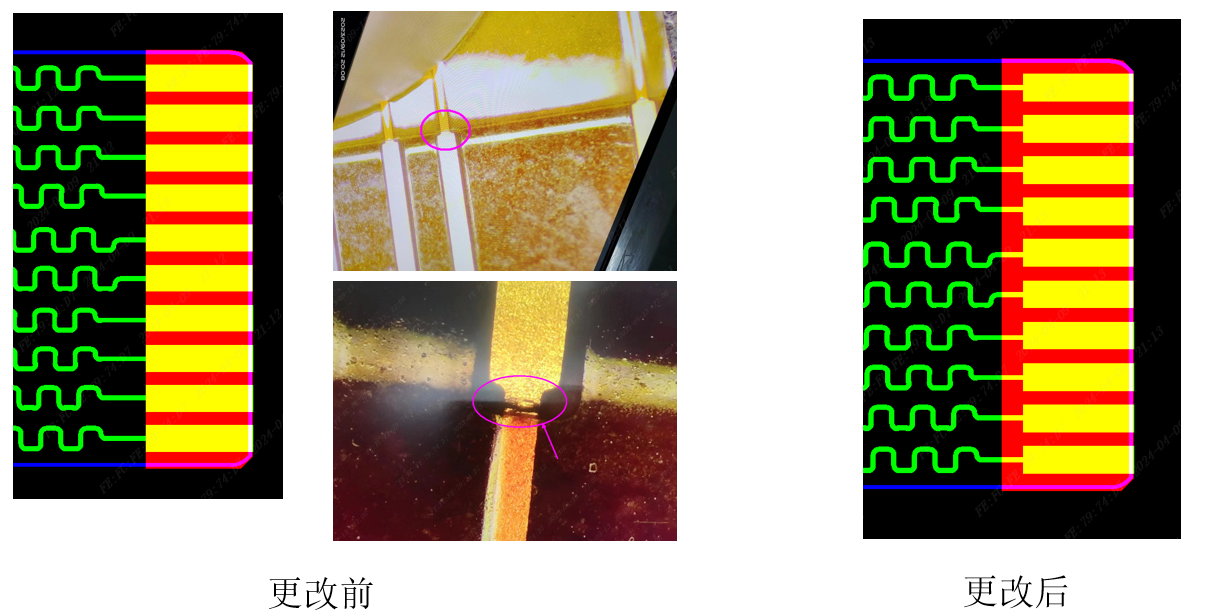

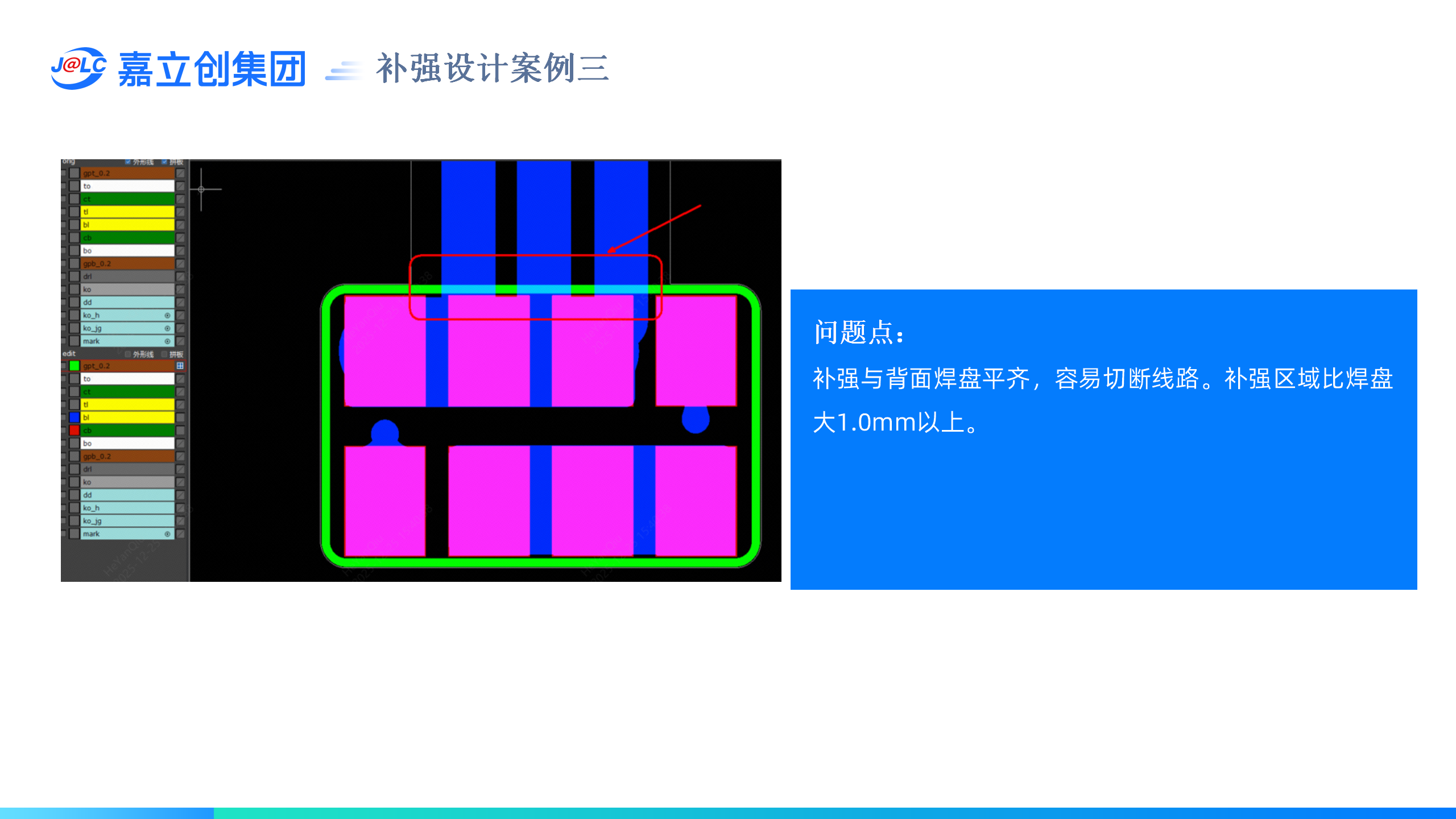

案例一：

问题点：红色补强区域与焊盘平齐，弯折时补强会切断线路与焊盘交接位置，导致开路

建议：补强区域比焊盘大1.0mm以上

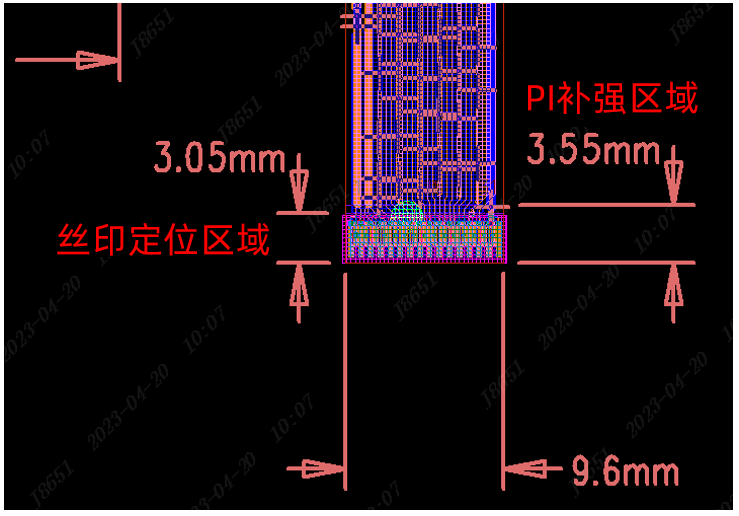

案例二：

问题点：客户设计PI补强只比金手指长0.5mm，容易导致金手指与线路交接处断裂，需建议补强区域改为比金手指长1.0mm以上
