导出PCBA装配图

• PCBA装配图是把贴片元器件“装配“到 PCB 上后得到的整体装配示意图，直观展示了每颗元件在板子上的位置、朝向与丝印位号，常用于 SMT 贴片厂的上料核对、装配工艺指导，以及与上下游进行物料和位号沟通。
• 嘉立创DFM 在执行 SMT 检查时会依据贴片数据自动生成 PCBA 的 3D 装配效果，并支持将其导出为一份交互式 HTML 装配图——用浏览器打开即可旋转、缩放查看每一颗元件的位号、封装与位置。方便用户在各自公司的内部网络环境中自由传阅。

备注：装配图反映的是贴片后的 PCBA（已装配元件），与裸板的【导出PDF图】（只含 Gerber 图层）是两回事，请勿混淆。

前置：在SMT检查功能模块中生成装配图

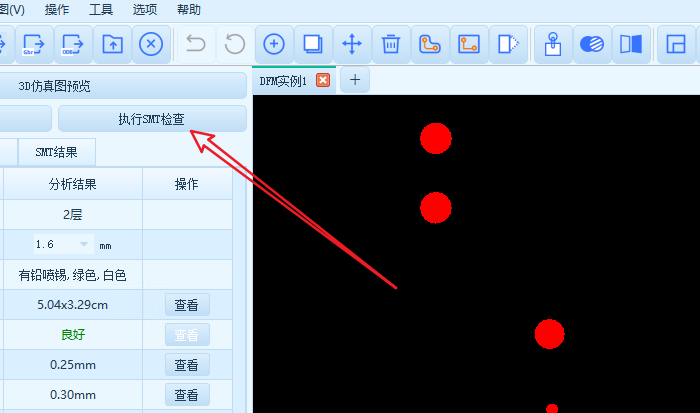

要导出装配图，需先让软件把贴片元件装配到 PCB 上。打开 Gerber 文件并导入贴片数据后，在左侧功能面板切换到【执行SMT检查】选项卡，进入SMT相关的专属功能模块。

在【SMT检查】界面中，经过一系列BOM匹配的操作，后就会得到适时的带有元件装配效果的2D/3D仿真图，用户可以理解为这个就是装配图。

导出装配图

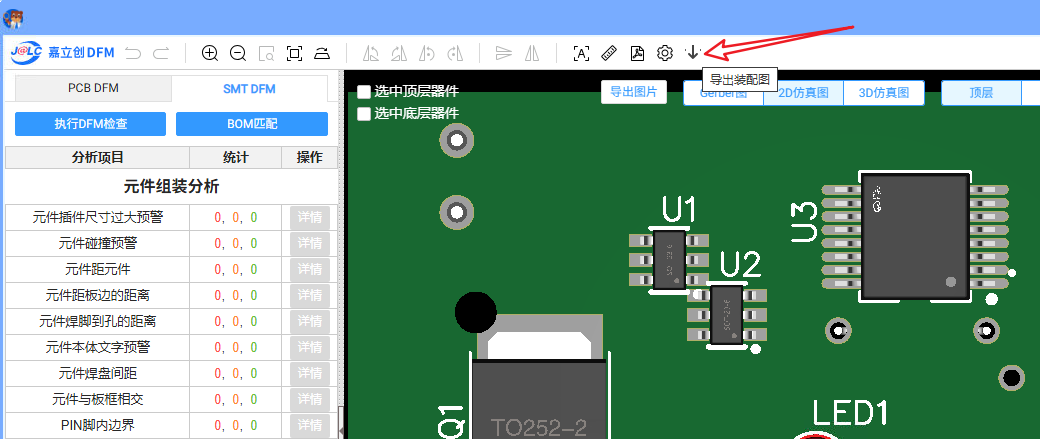

装配效果生成后，按下面指示操作。

提示保存路径

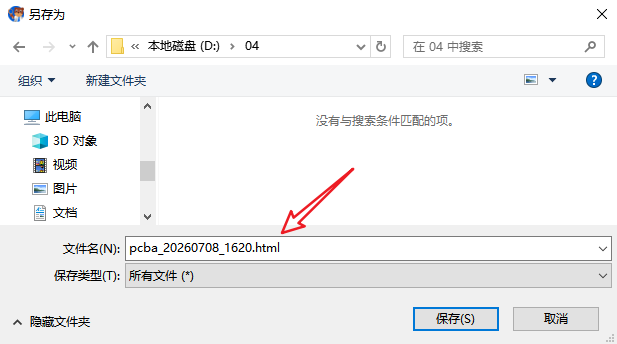

在“另存为“对话框中：

• 保存位置：通过顶部的地址栏选择目标文件夹（例如 本地磁盘 D:\04）。
• 文件名：默认形如 pcba_20260708_1620.html，按“pcba_年月日_时分“自动命名，便于区分多次导出的版本，可按需修改。
• 保存类型：装配图默认导出为 HTML 文件。
• 确认后点击【保存】开始导出；点击【取消】则放弃本次操作。

查看导出结果

导出完成后，到刚才选择的保存目录即可看到生成的装配图文件。

文件以 .html 为后缀，文件名中自带生成时间，方便对同一块板子的多次导出版本进行区分与归档。

打开装配图

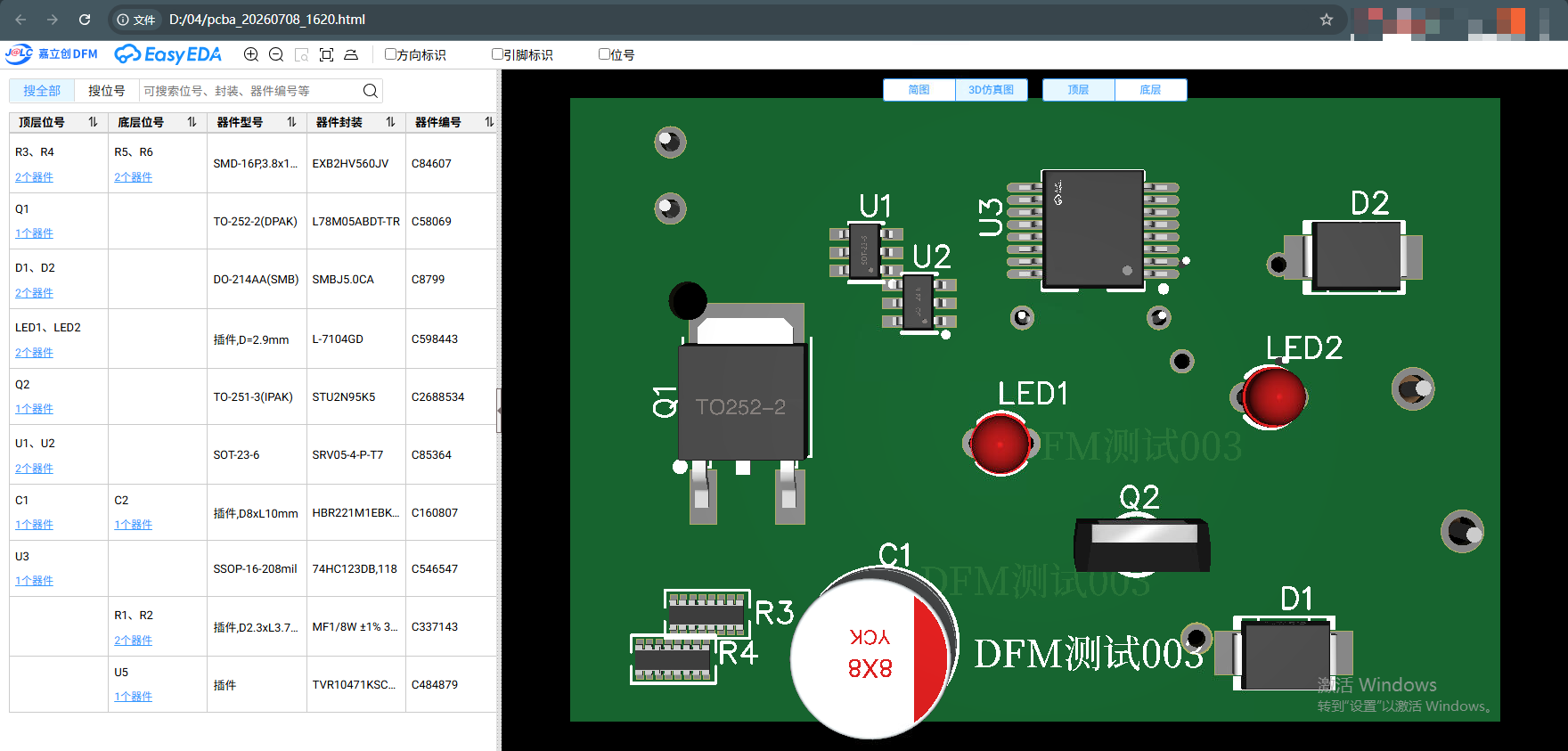

双击导出的 .html 文件，使用浏览器打开，即可查看完整的交互式 PCBA 装配图。

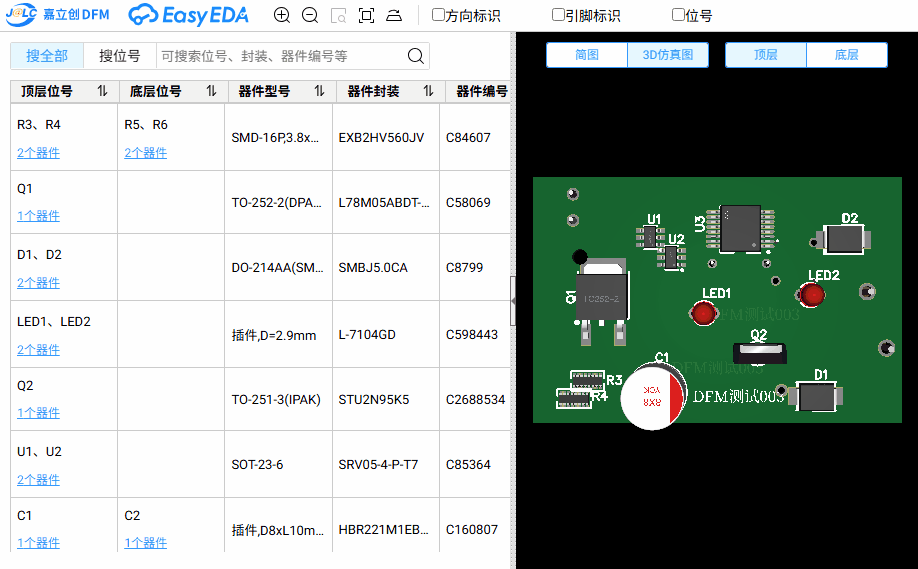

打开后的装配图分为左右两部分：

• 左侧元件清单：列出板上的所有元件，包含位号（如 U1、U2、LED1、Q2、R3、C1 等）、封装（如 TO-252、0805）、数量等信息，可逐项核对物料与贴装位置。
• 提示：鼠标点击这个位号行，可以在右侧图中自动定位位置。
• 右侧3D装配视图：以 3D 形式渲染装配后的 PCBA，直观显示每颗元件的位置、朝向与丝印位号，支持旋转、缩放查看装配细节。

借助这份装配图，贴片厂即可对照位号完成上料与贴装核对，也可用于工程评审中快速定位元件布局、检查装配方向是否正确。

简单装配图

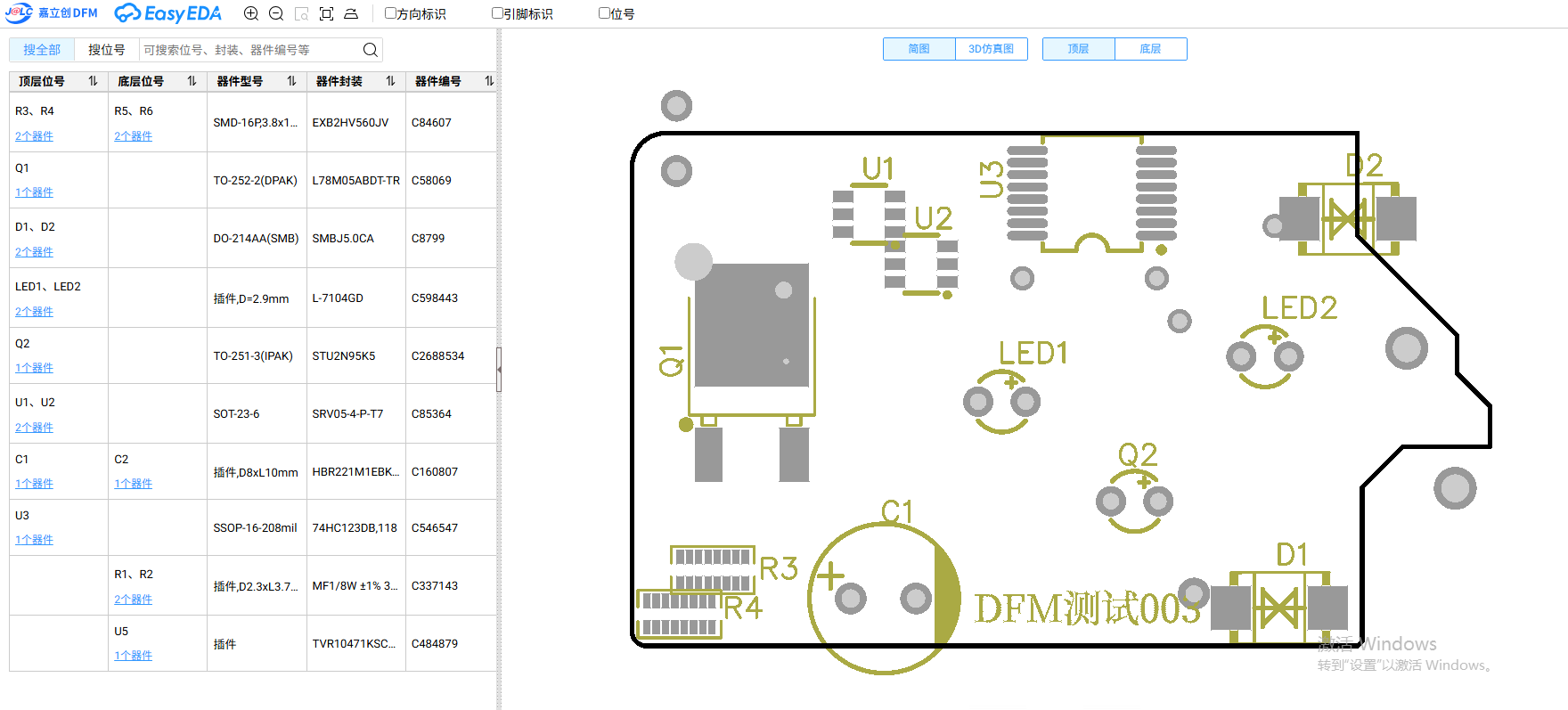

3D仿真观感效果确实很舒服，但是在实际工作中，可能看朴素的平面焊盘丝印图更有利于工作，点击图中的简易，可以查看简易图效果。

装配置操作演示
