FPC反向手指线路是否有打过孔换层

创建时间：2024-04-27 14:26更新时间：2026-07-28 10:16

6023

0

文档错误过时,我要反馈

【视频：4月2日.mp4】

一、反向手指线路设计要求

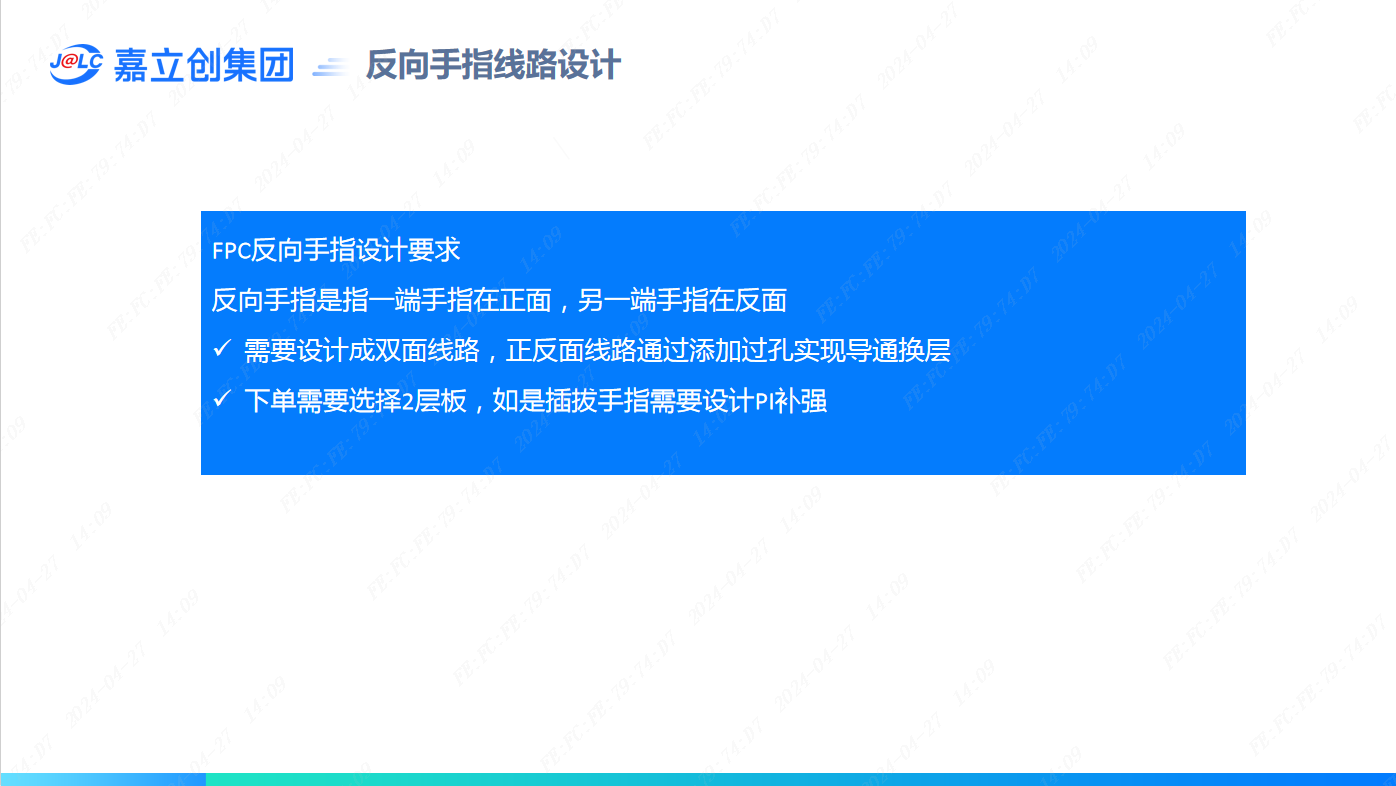

反向手指是指一端手指在正面，另一端手指在反面

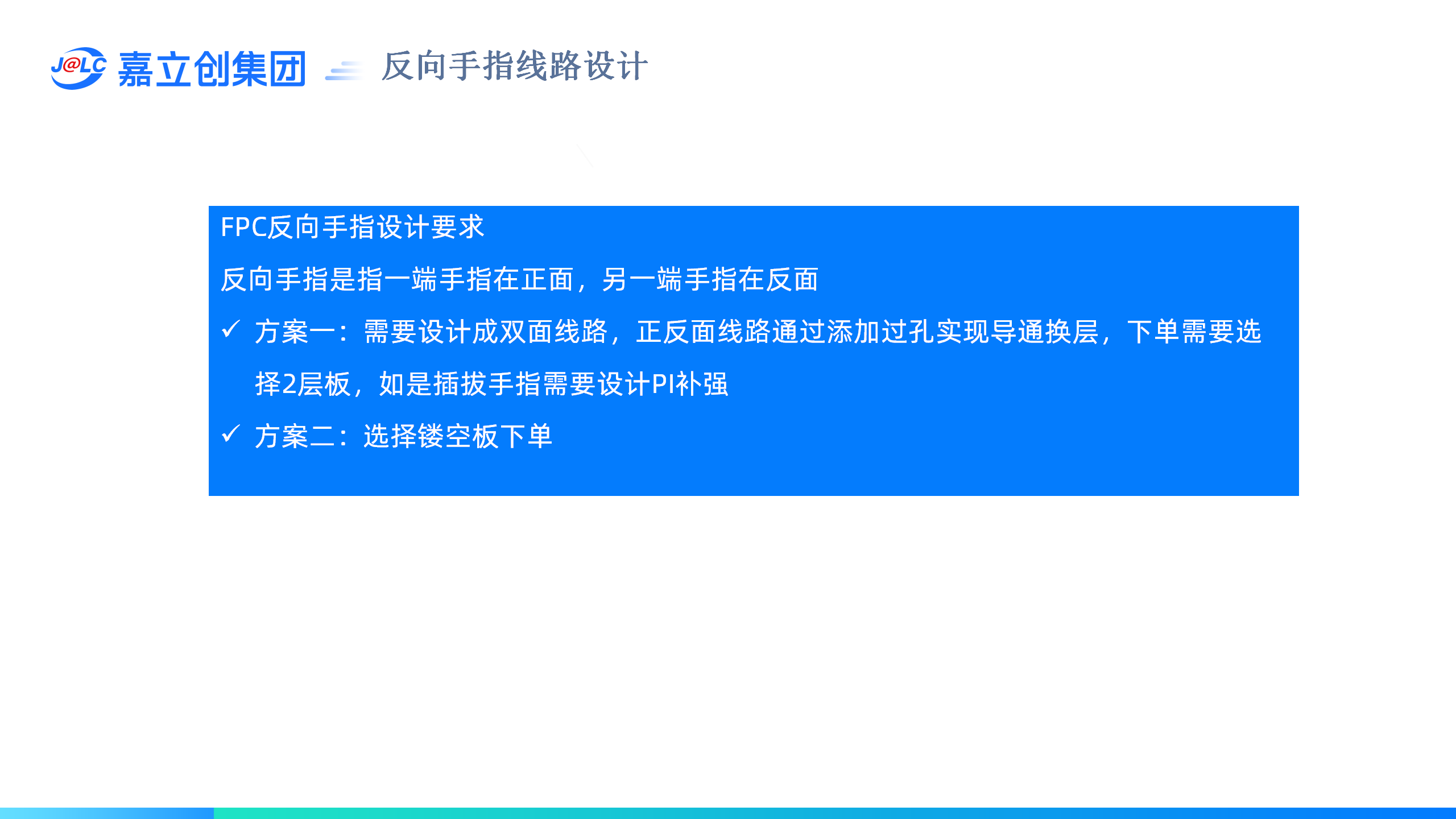

方案一：需要设计成双面线路，正反面线路通过添加过孔实现导通换层，下单需要选择2层板，如是插拔手指需要设计PI补强

方案二：选择镂空板下单

二、反向手指线路设计案例

案例一：

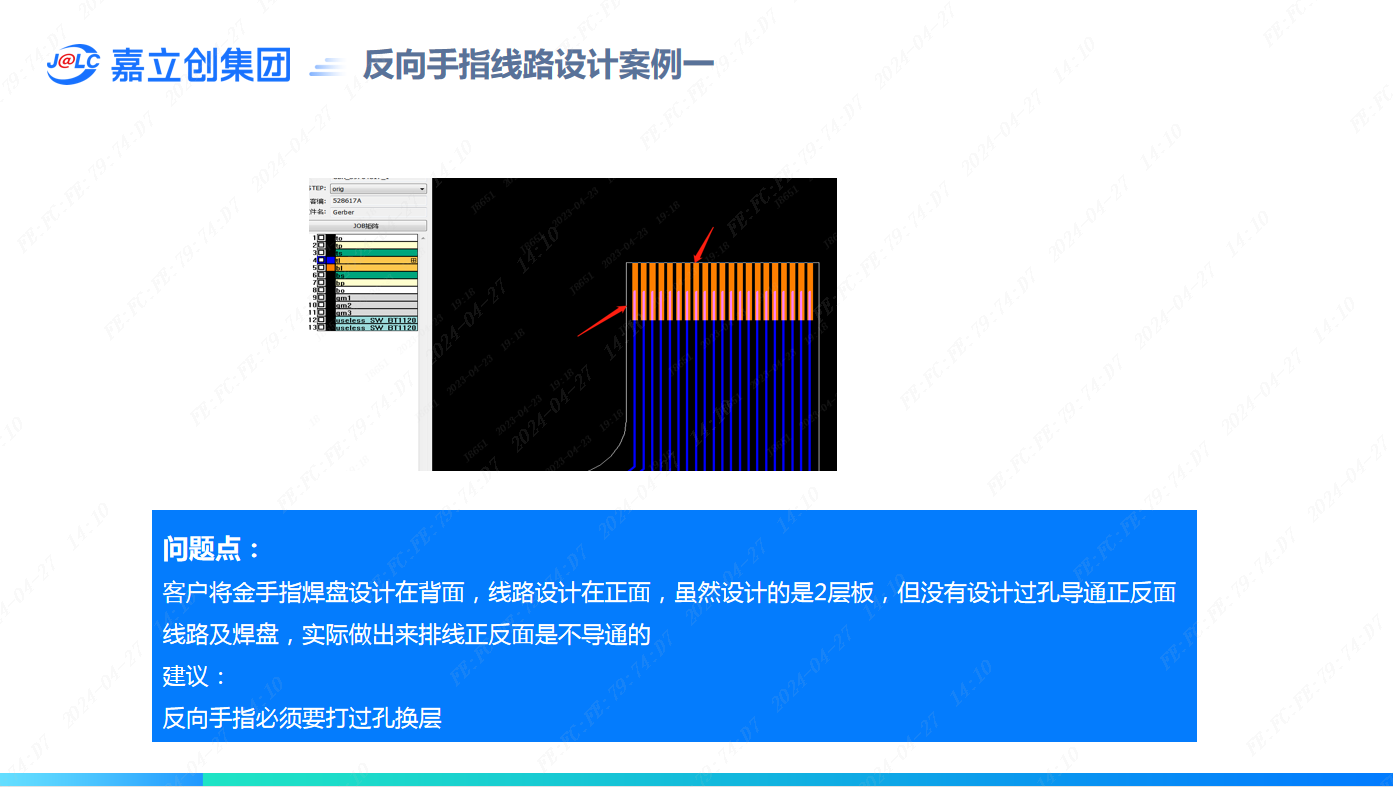

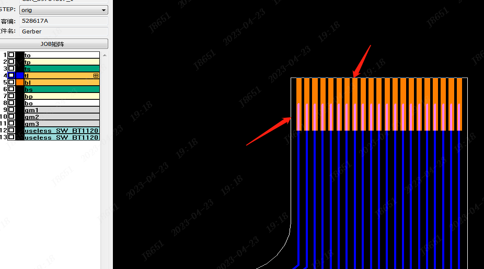

问题点：客户将金手指焊盘设计在背面，线路设计在正面，虽然设计的是2层板，但没有设计过孔导通正反面线路及焊盘，实际做出来排线正反面是不导通的

建议：反向手指必须要打过孔换层

案例二：

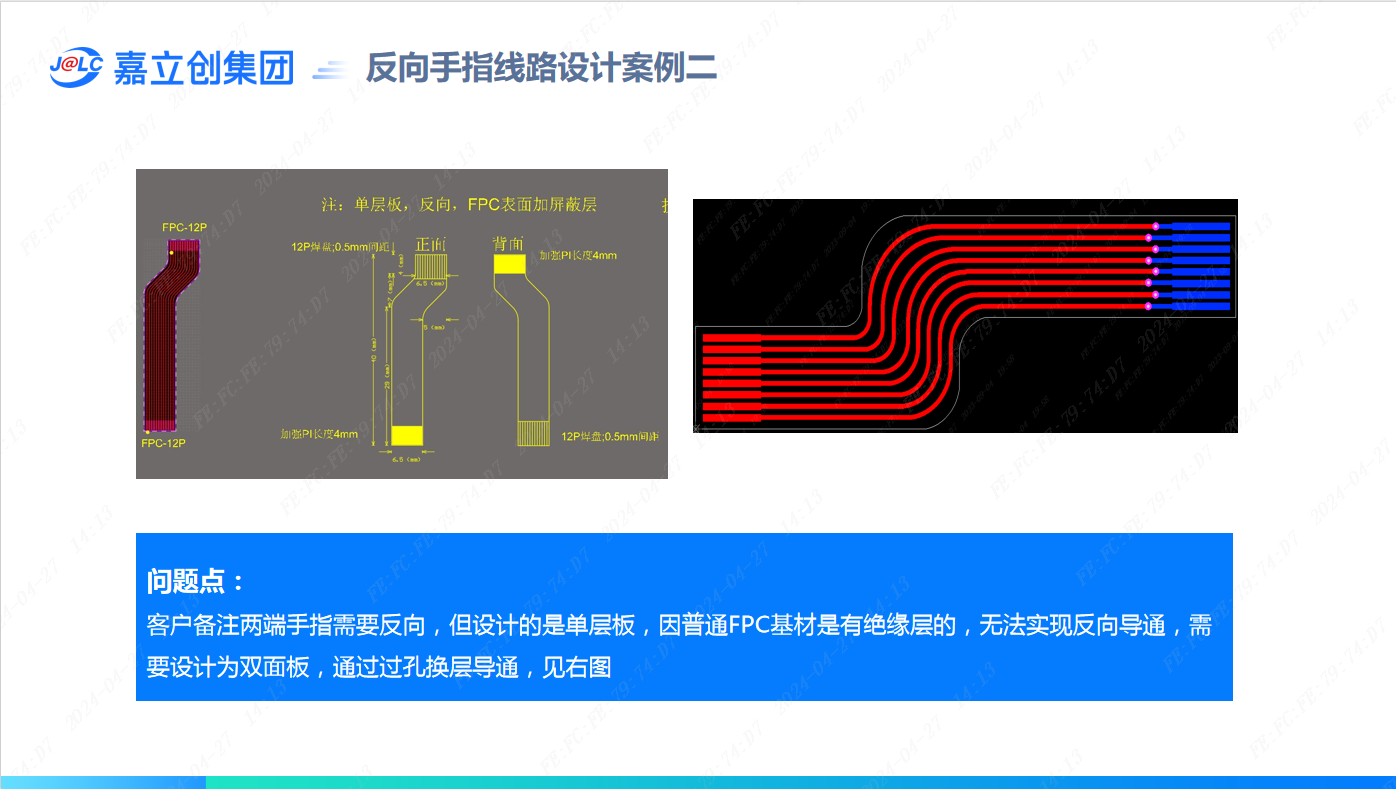

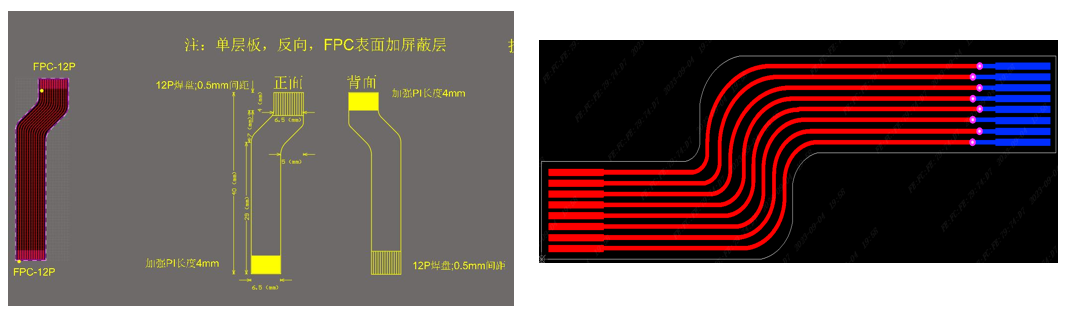

问题点：客户备注两端手指需要反向，但设计的是单层板，因普通FPC基材是有绝缘层的，无法实现反向导通，需要设计为双面板，通过过孔换层导通，见右图

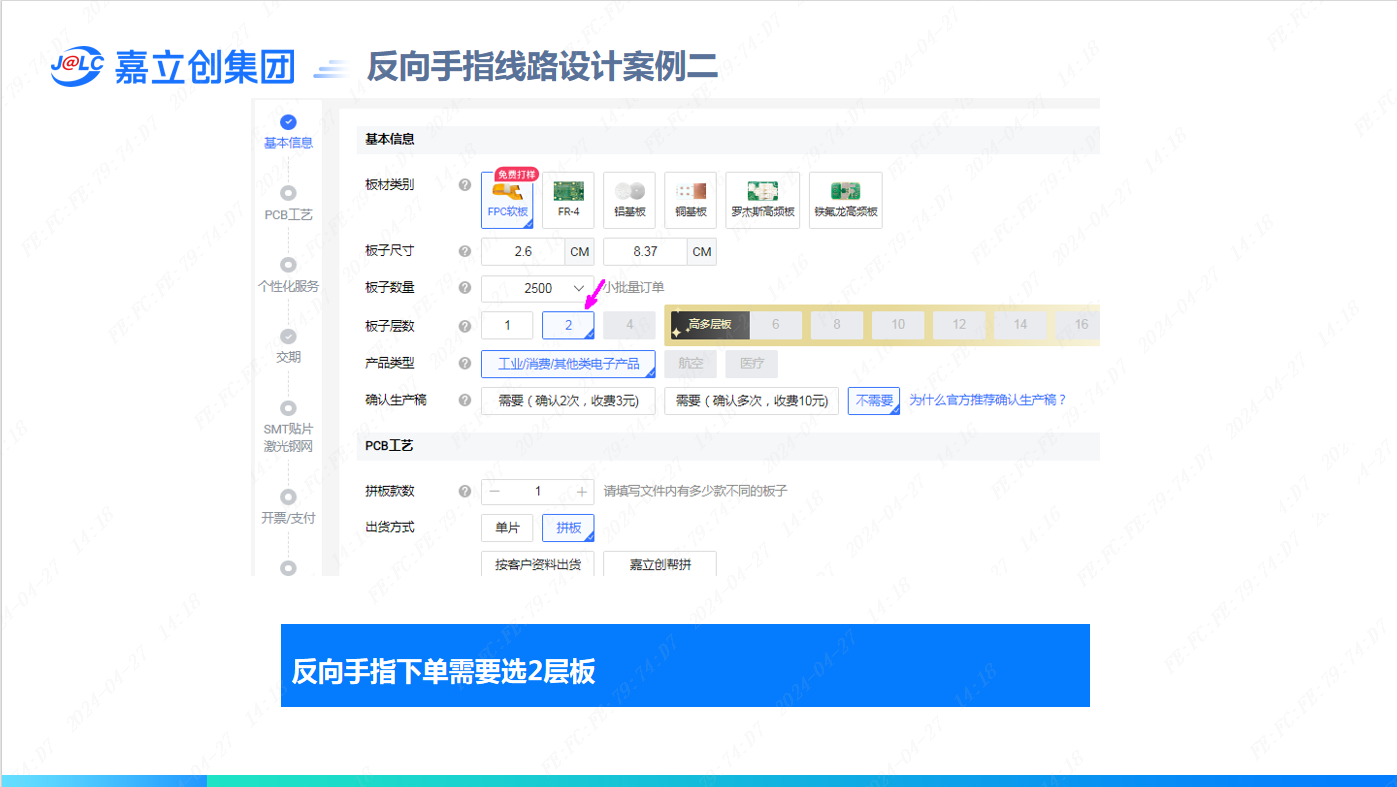

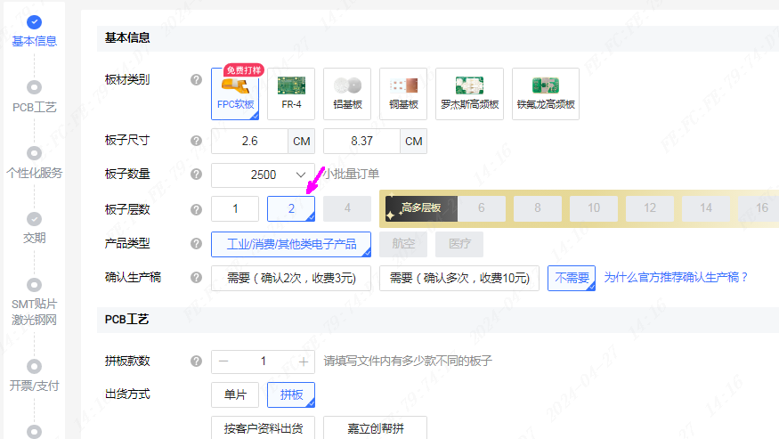

反向手指下单需要选2层板或镂空板下单
