FPC走线到板框的距离是否足够

创建时间：2024-04-27 10:49 更新时间：2026-07-29 10:37

13708

0

文档错误过时,

我要反馈

【视频：2026.5.18 FPC线路铜到板宽距离案例.mp4】

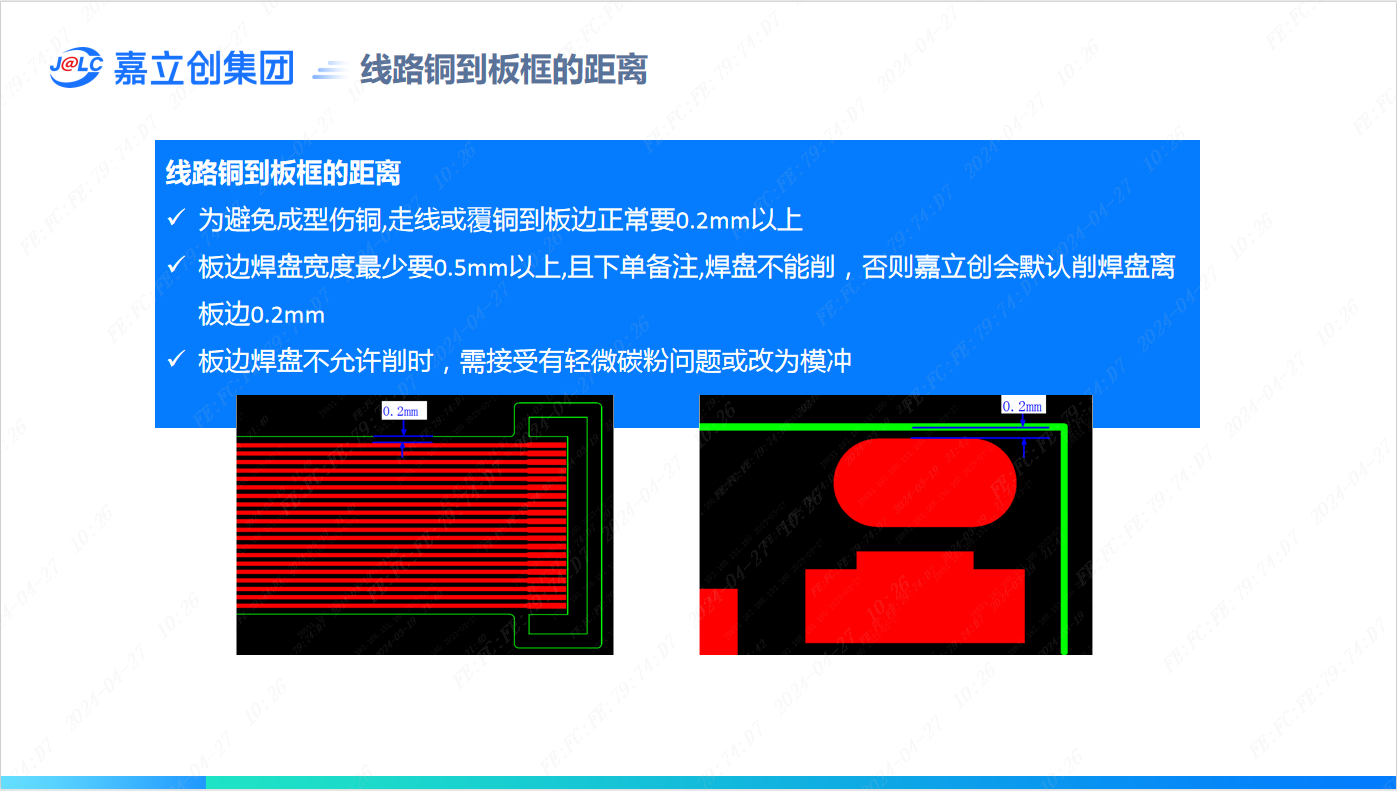

一、线路铜到板框的距离

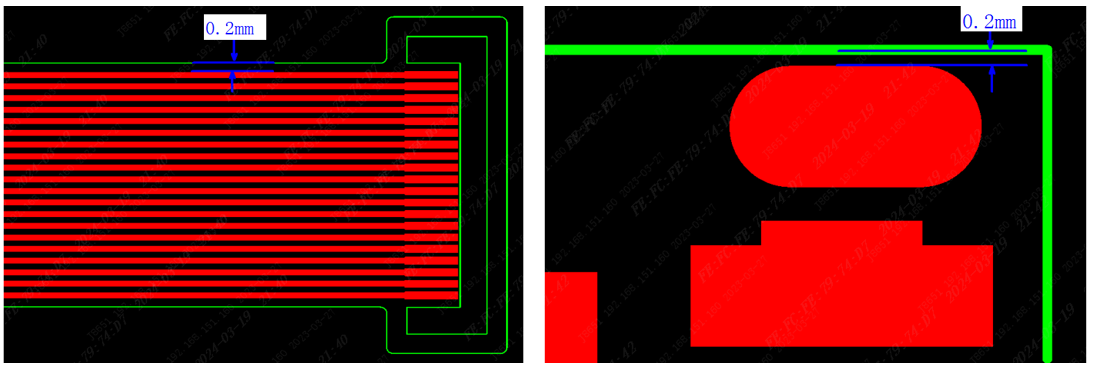

1.为避免成型伤铜,走线或覆铜到板边正常要0.2mm以上

2.板边焊盘宽度最少要0.5mm以上,且下单备注,焊盘不能削，否则嘉立创会默认削焊盘离板边0.2mm

3.板边焊盘不允许削时，需接受有轻微碳粉问题或改为模冲

二、线路铜到板框的距离案例

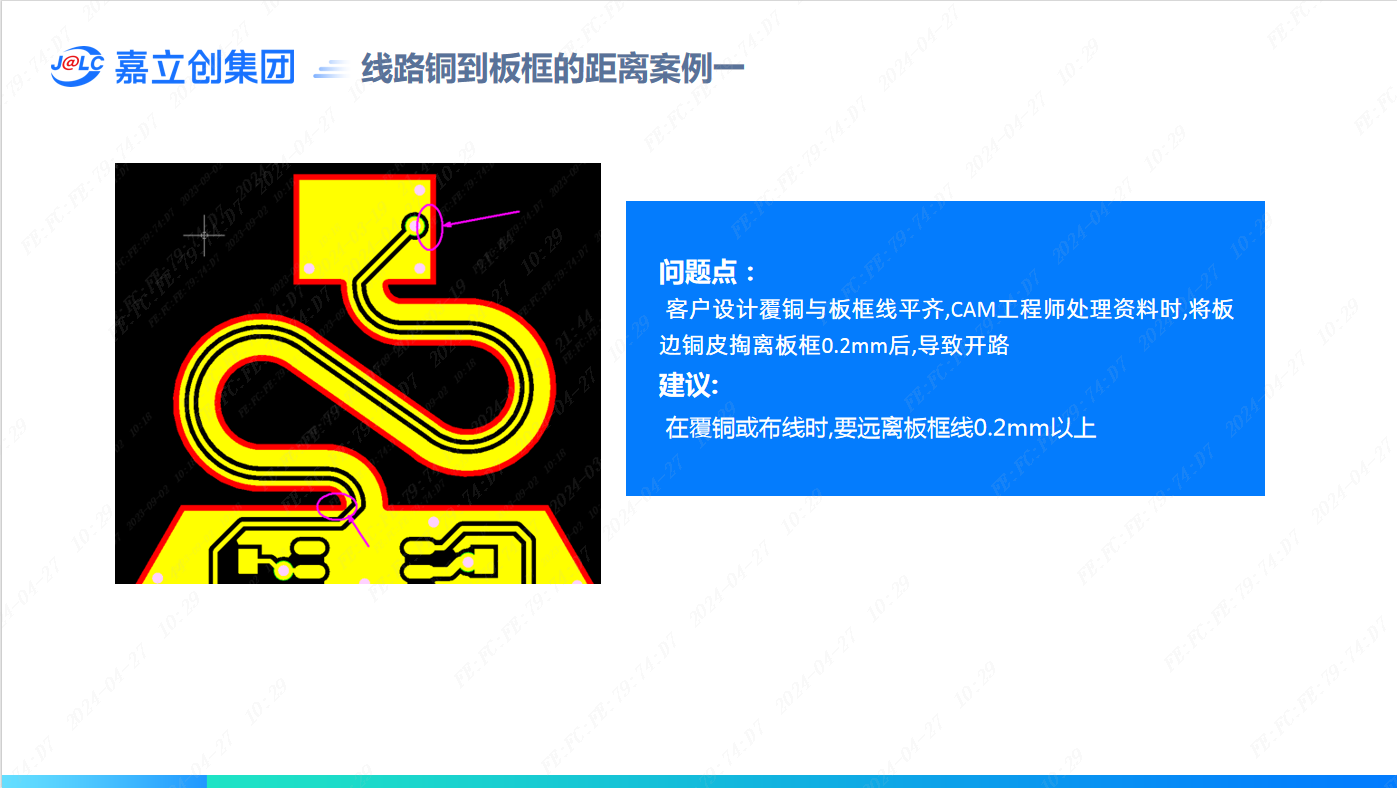

案例1：

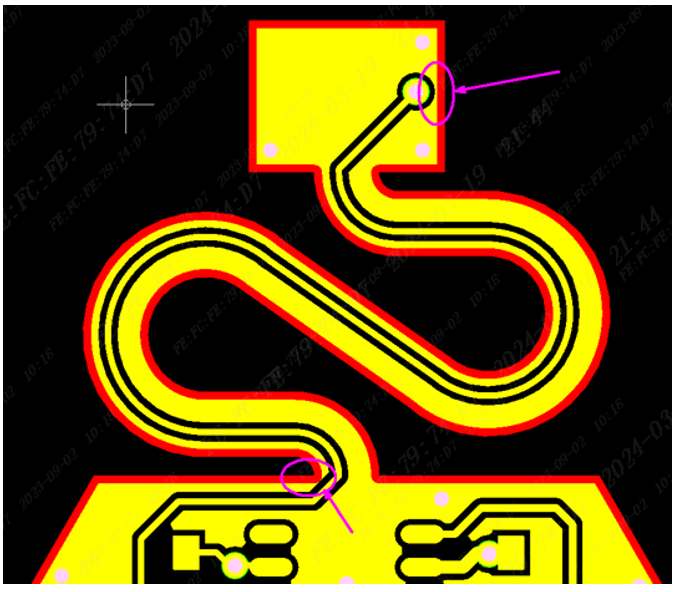

问题点：客户设计覆铜与板框线平齐,CAM工程师处理资料时,将板边铜皮掏离板框0.2mm后,导致开路

建议：在覆铜或布线时,要远离板框线0.2mm以上

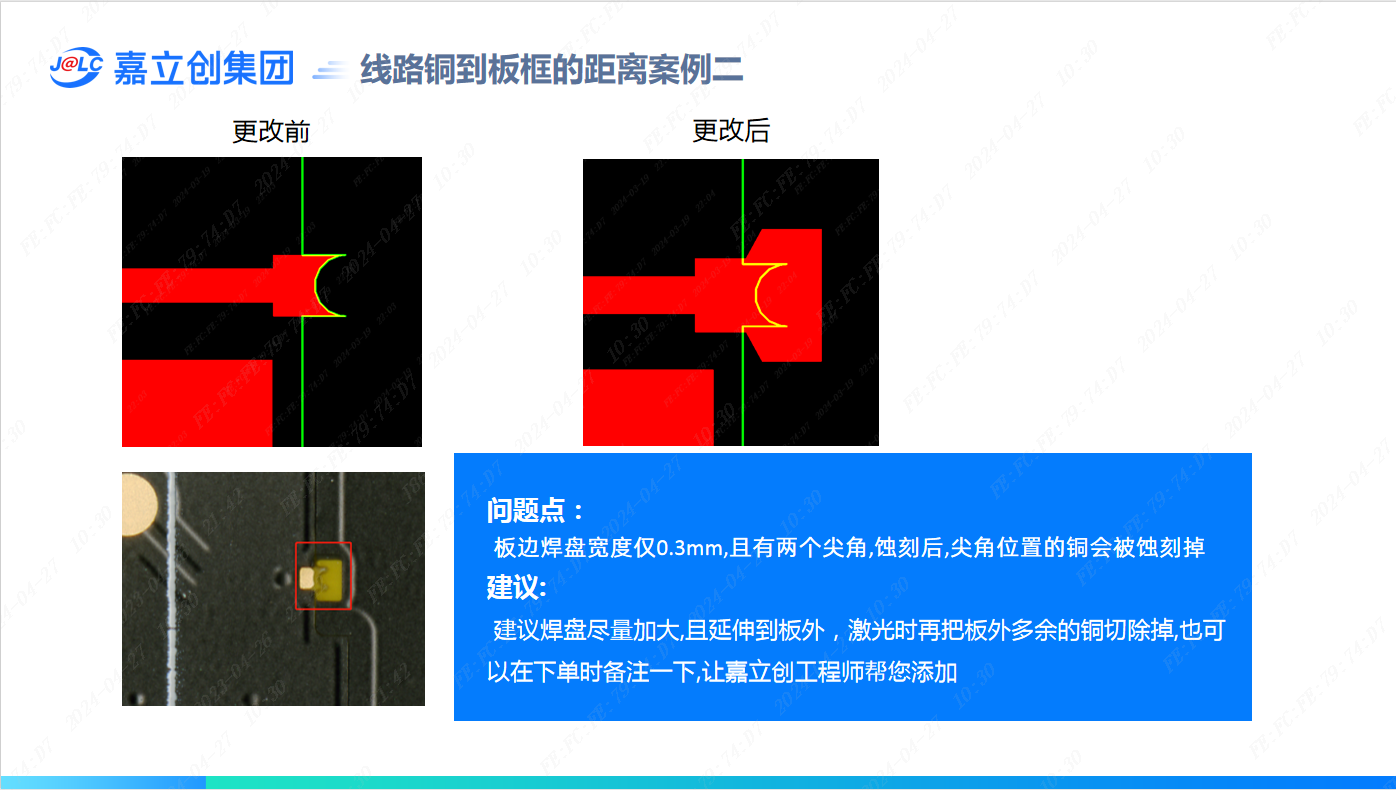

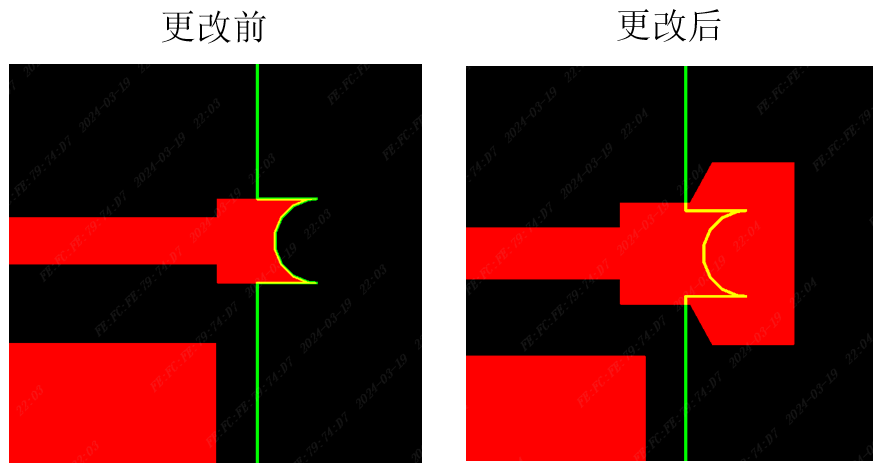

案例2：

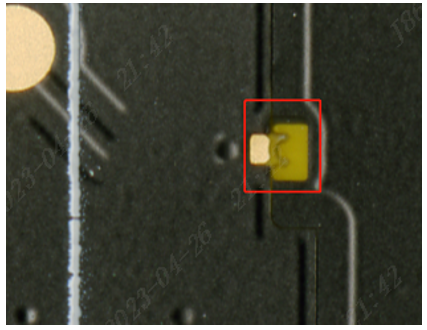

问题点：板边焊盘宽度仅0.3mm,且有两个尖角,蚀刻后,尖角位置的铜会被蚀刻掉

建议：建议焊盘尽量加大,且延伸到板外，激光时再把板外多余的铜切除掉,也可以在下单时备注一下,让嘉立创工程师帮您添加

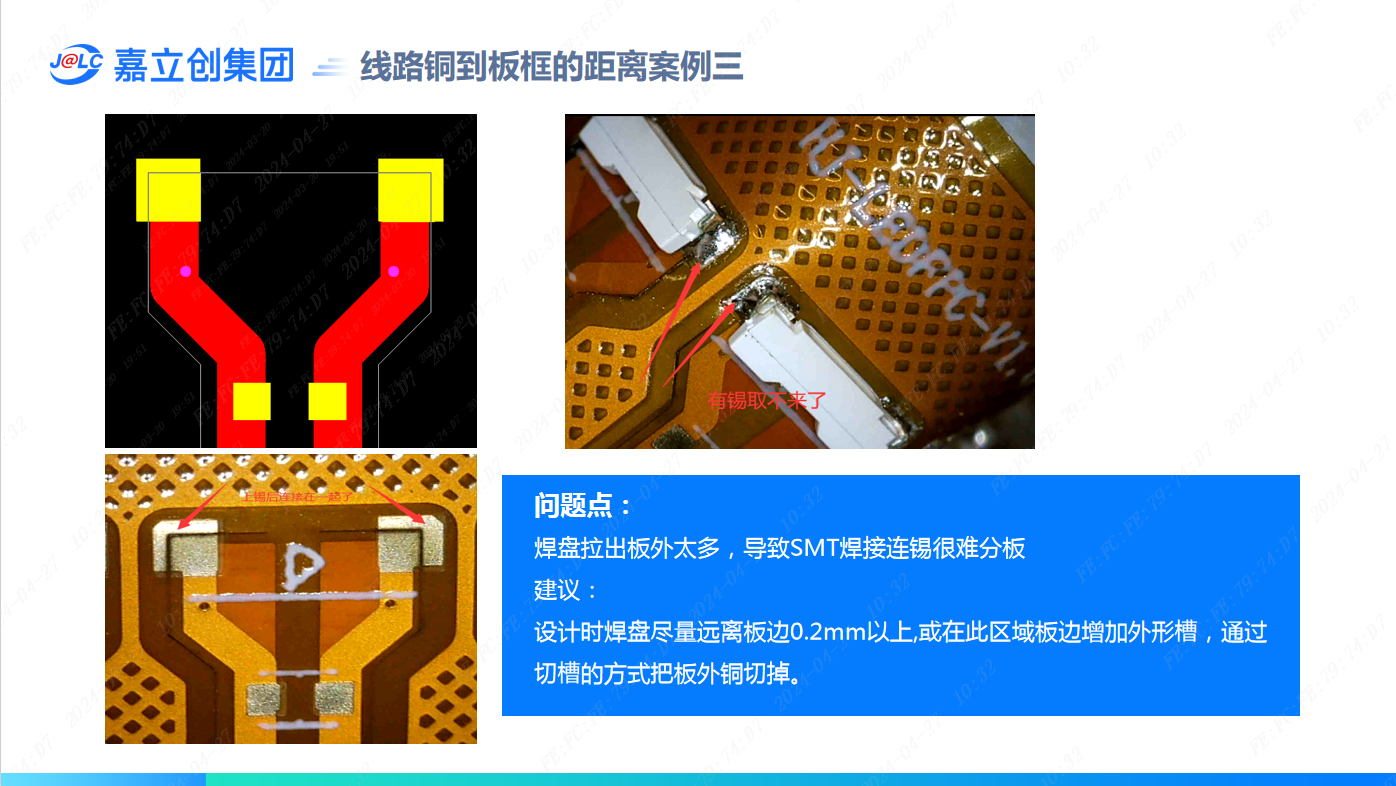

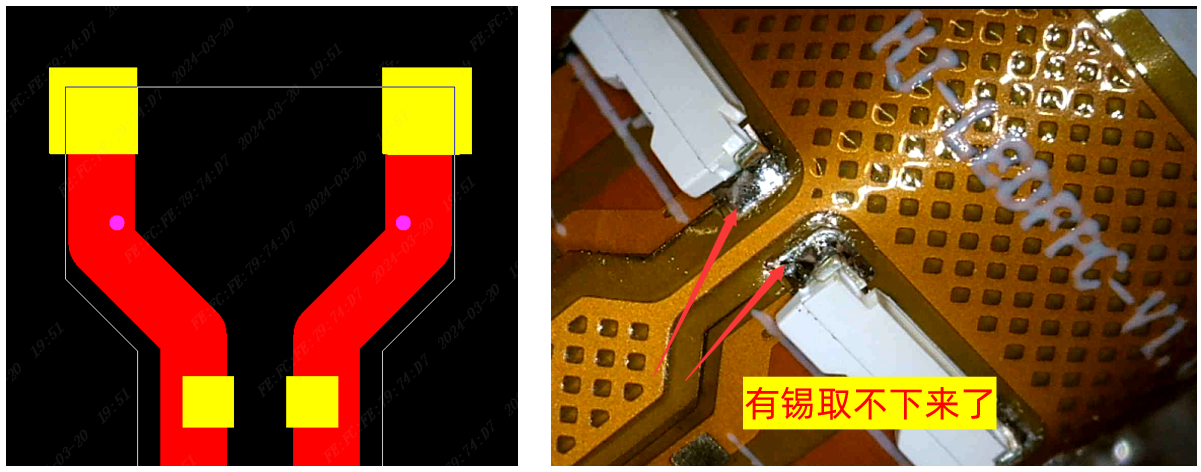

案例3：

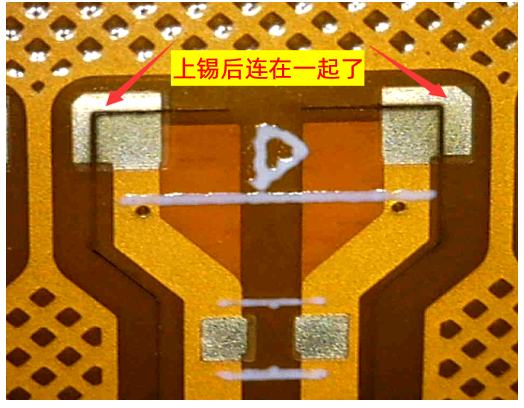

问题点：焊盘拉出板外太多，导致SMT焊接连锡很难分板

建议：设计时焊盘尽量远离板边0.2mm以上,或在此区域板边增加外形槽，通过切槽的方式把板外铜切掉。

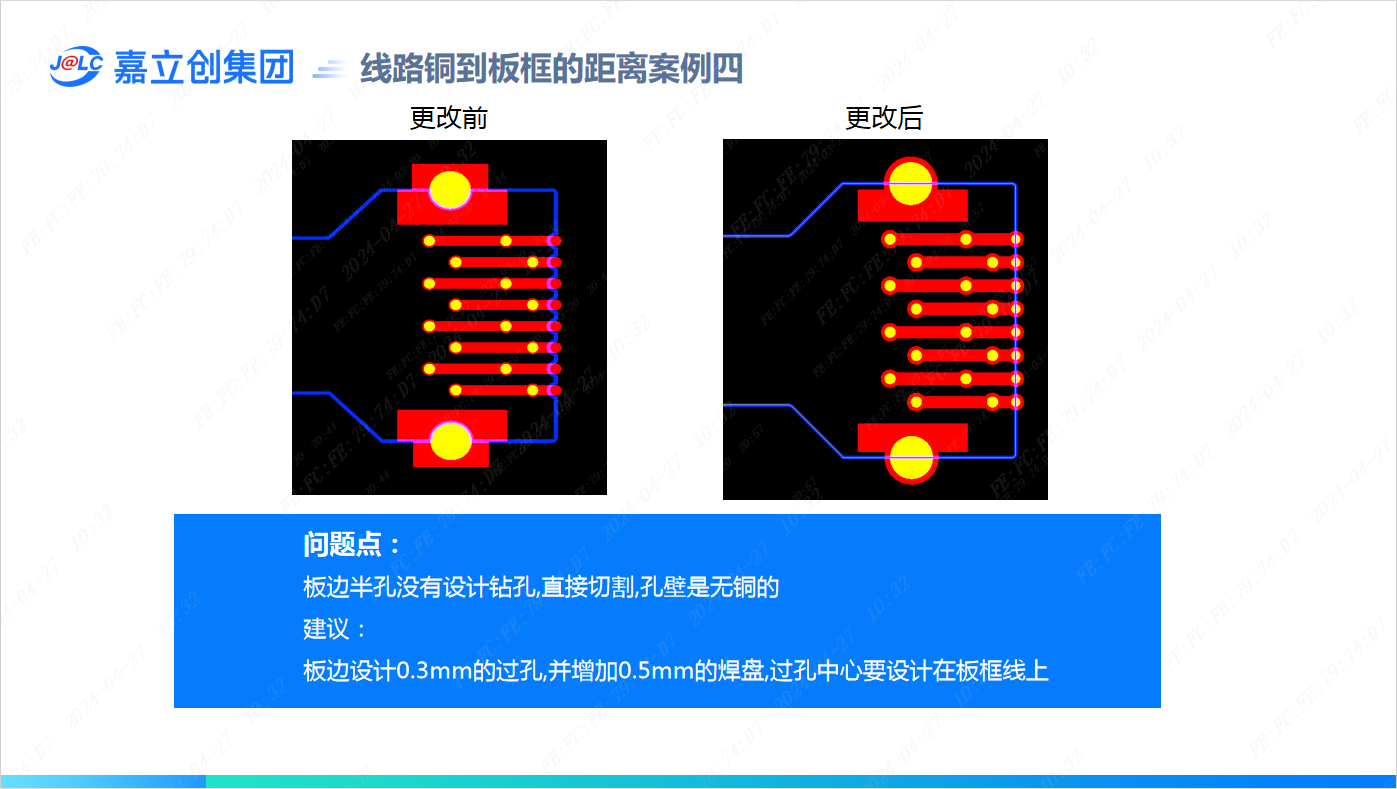

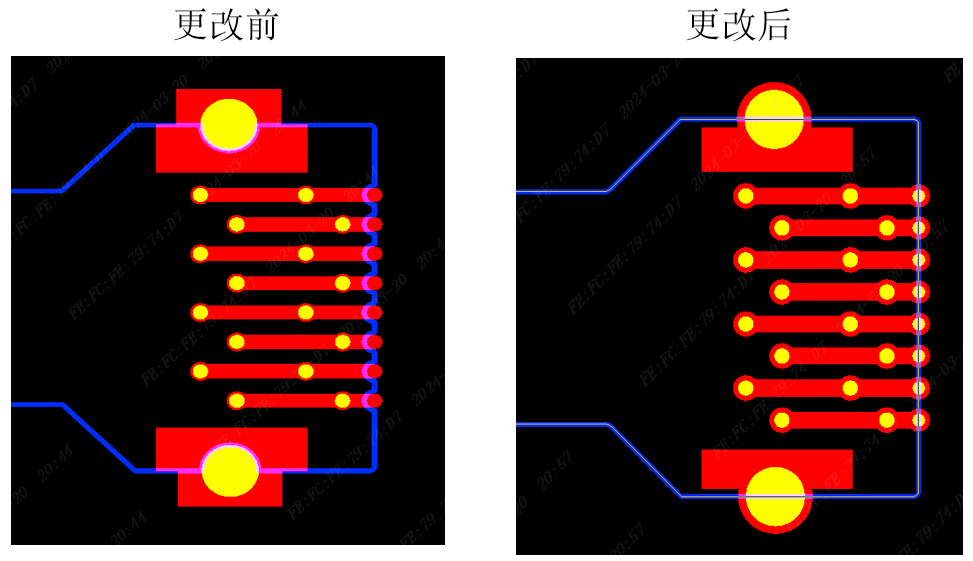

案例4：

问题点：板边半孔没有设计钻孔,直接切割,孔壁是无铜的

建议：板边设计0.3mm的过孔,并增加0.5mm的焊盘,过孔中心要设计在板框线上
