FPC通孔焊盘直径是否符合要求

创建时间：2024-04-27 14:10更新时间：2026-07-28 10:16

10453

0

文档错误过时,我要反馈

【视频：2026年4月24日FPC通孔焊盘直径设计案例.mp4】

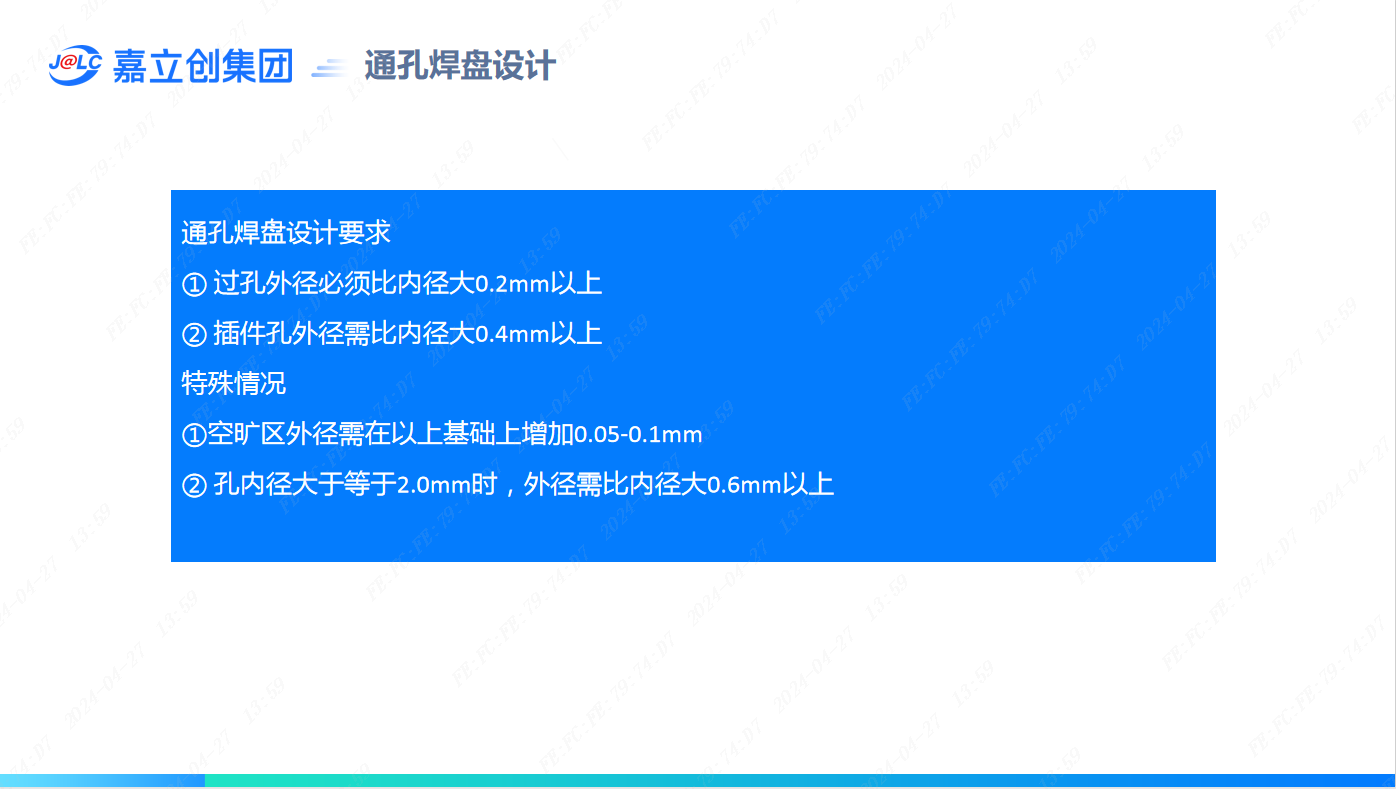

通孔焊盘设计要求

① 过孔外径必须比内径大0.2mm以上

② 插件孔外径需比内径大0.4mm以上

特殊情况

①空旷区外径需在以上基础上增加0.05-0.1mm

② 孔内径大于等于2.0mm时，外径需比内径大0.6mm以上

一、通孔焊盘设计案例

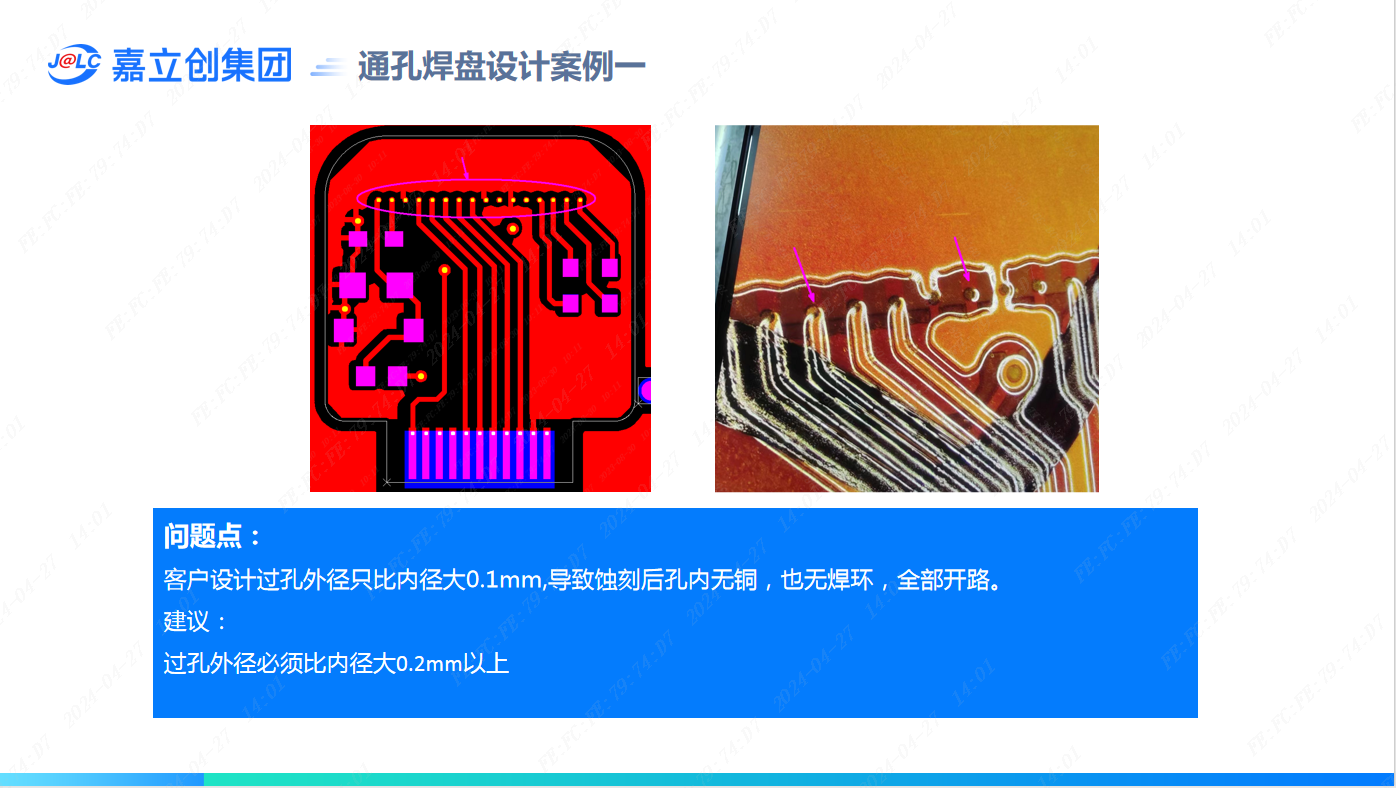

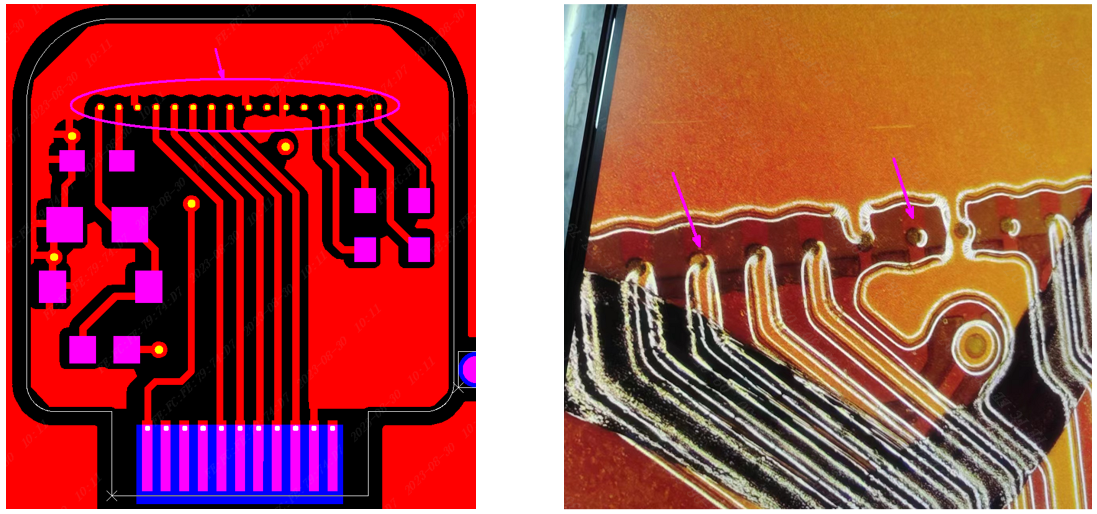

案例一：

问题点：客户设计过孔外径只比内径大0.1mm,导致蚀刻后孔内无铜，也无焊环，全部开路。

建议：过孔外径必须比内径大0.2mm以上

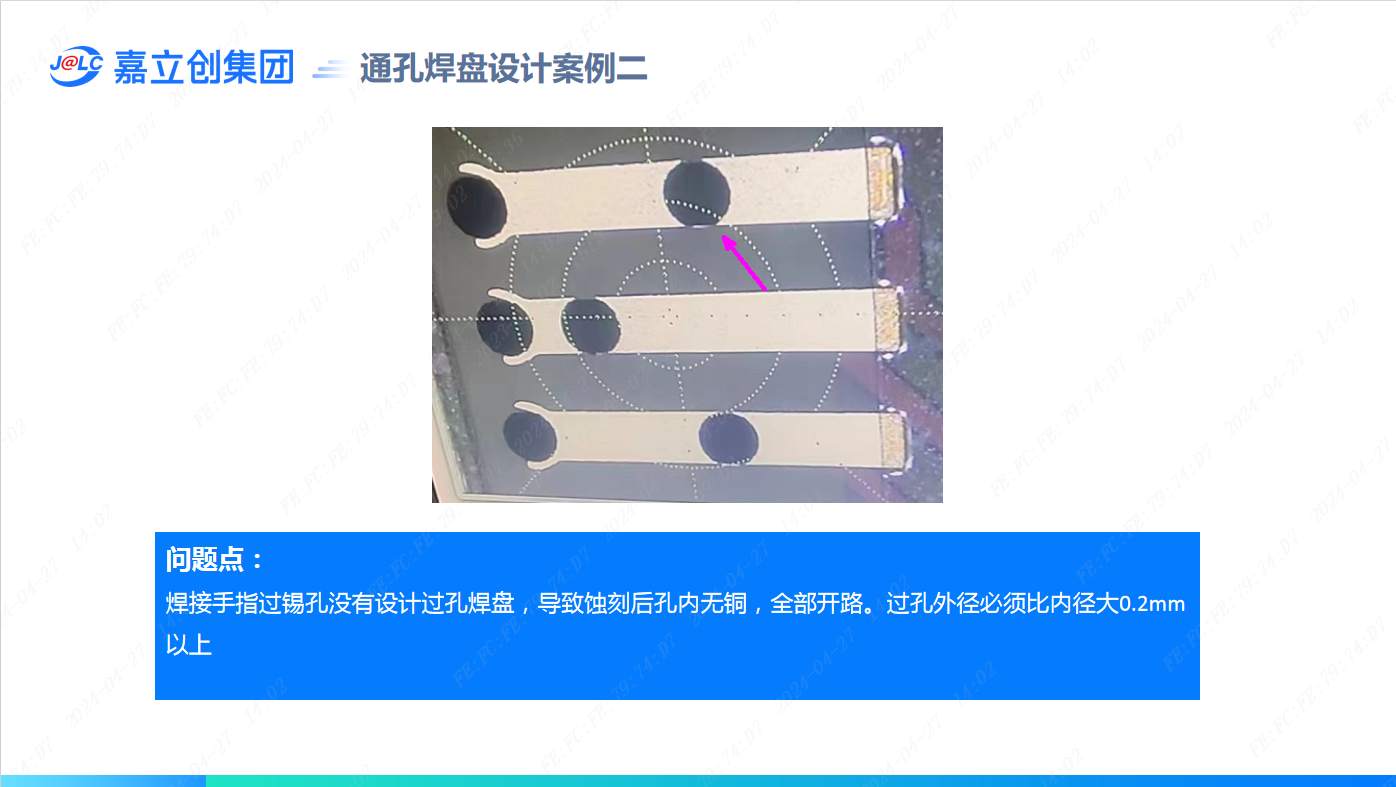

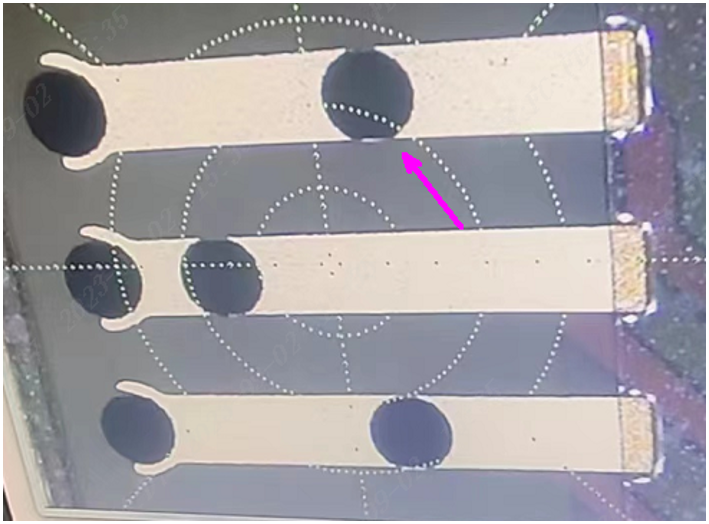

案例二：

问题点：焊接手指过锡孔没有设计过孔焊盘，导致蚀刻后孔内无铜，全部开路。过孔外径必须比内径大0.2mm以上。

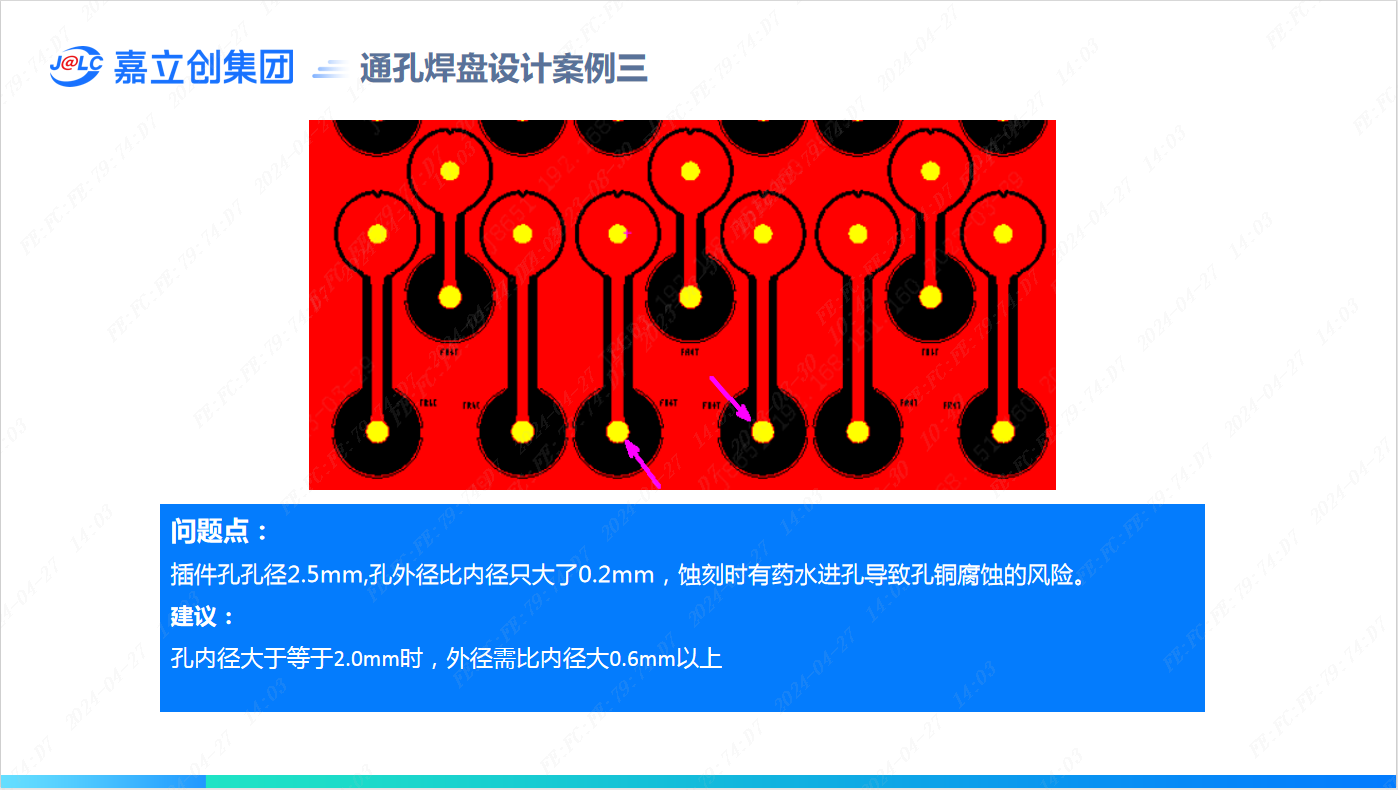

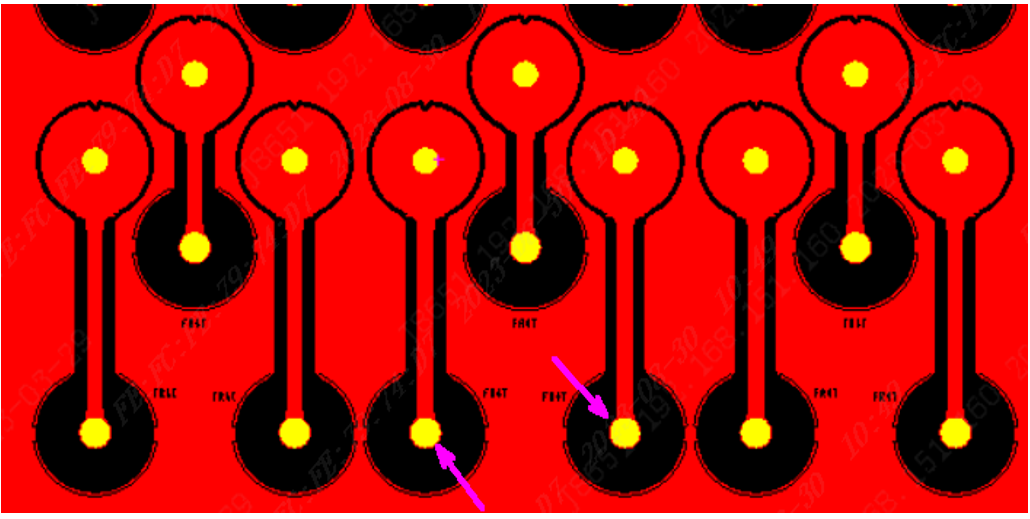

案例三：

问题点：插件孔孔径2.5mm,孔外径比内径只大了0.2mm，蚀刻时有药水进孔导致孔铜腐蚀的风险。

建议：孔内径大于等于2.0mm时，外径需比内径大0.6mm以上
