FPC焊盘到线设计是否符合要求

创建时间：2024-04-27 12:09 更新时间：2026-07-28 10:15

8628

0

文档错误过时,

我要反馈

【视频：FPC焊盘到线路设计4月7日1.mp4】

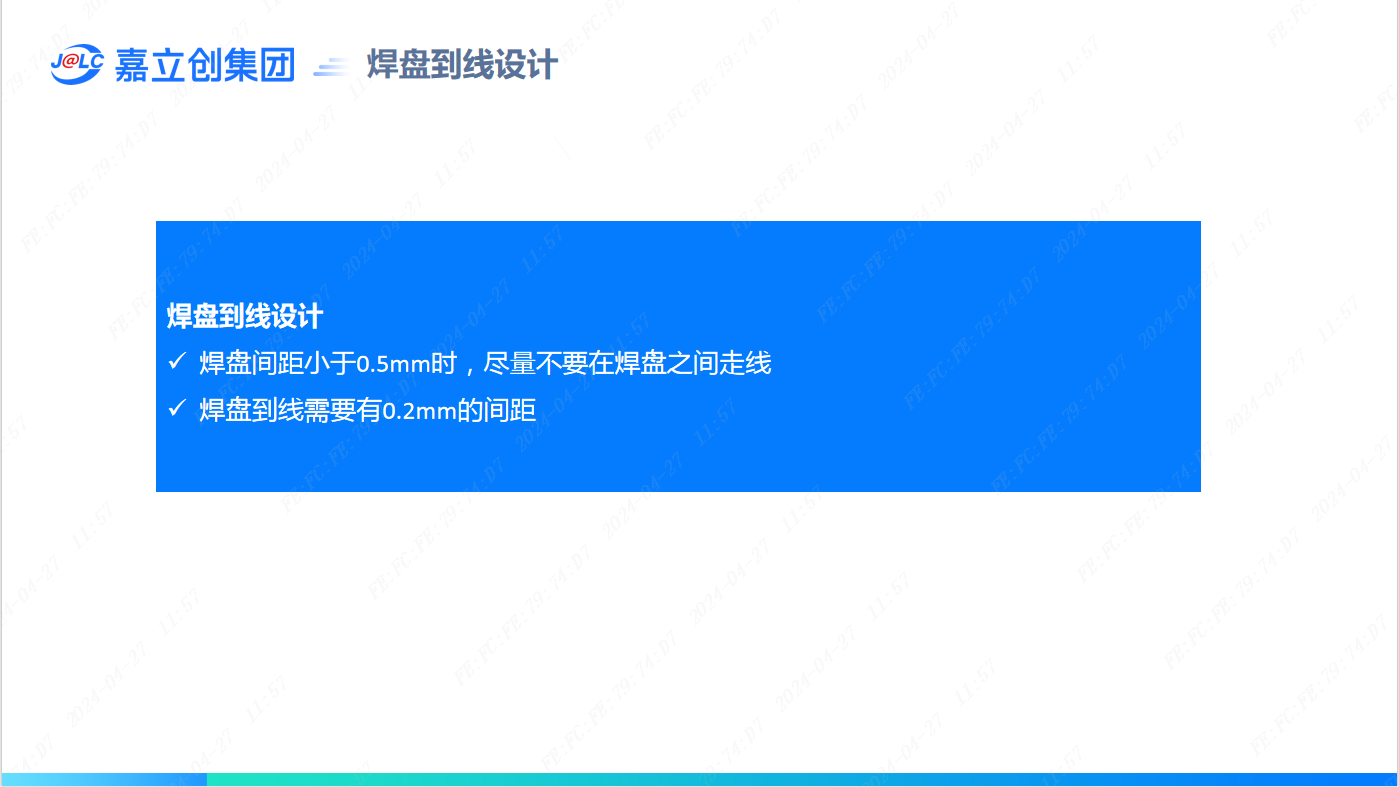

焊盘到线设计：

①焊盘间距小于0.5mm时，尽量不要在焊盘之间走线

②焊盘到线需要有0.2mm的间距

一、焊盘到线路设计案例

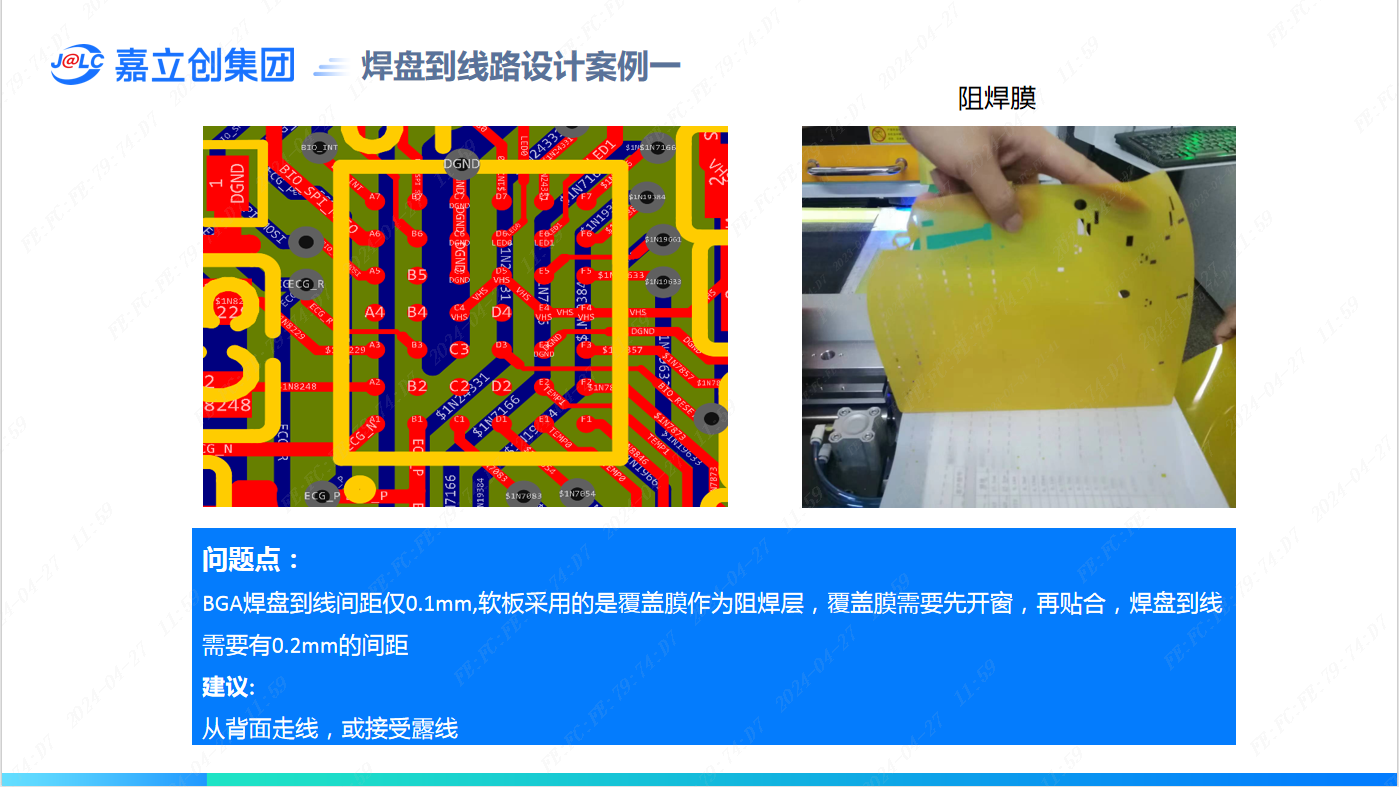

案例一：

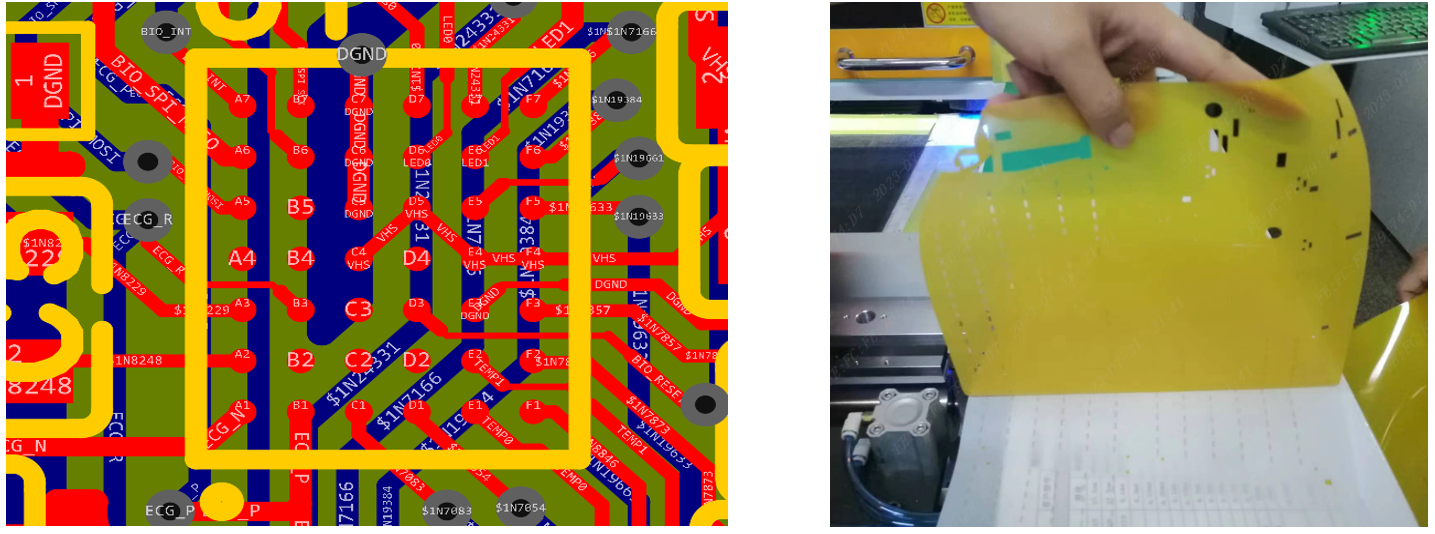

问题点：BGA焊盘到线间距仅0.1mm,软板采用的是覆盖膜作为阻焊层，覆盖膜需要先开窗，再贴合，焊盘到线需要有0.2mm的间距

建议:从背面走线，或接受露线

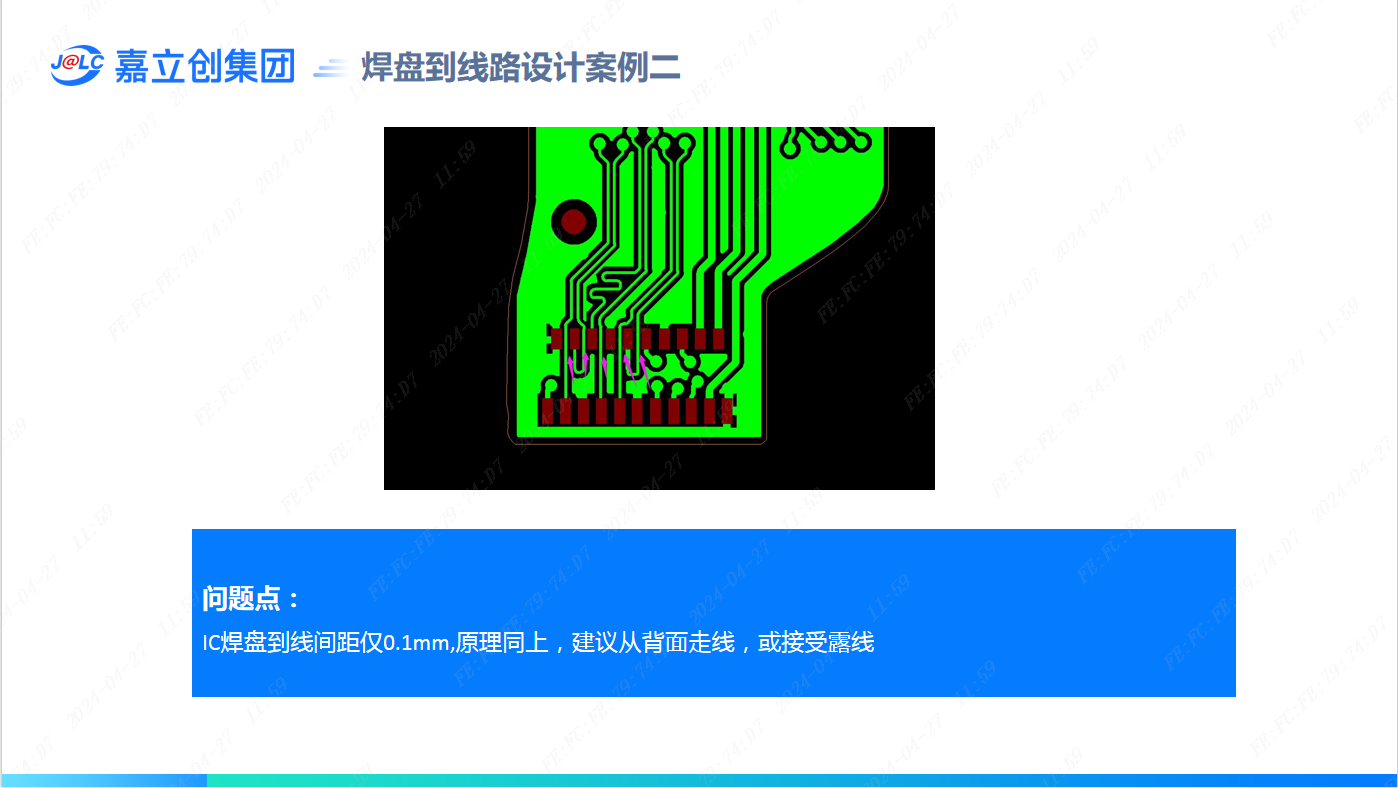

案例二：

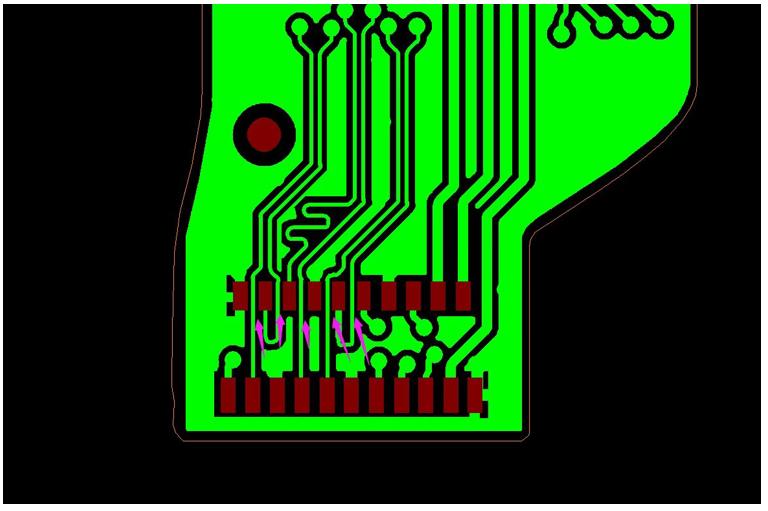

问题点：IC焊盘到线间距仅0.1mm,原理同上，建议从背面走线，或接受露线。
