FPC线宽线距设计要求

创建时间：2024-04-27 14:01更新时间：2026-07-28 10:15

19558

0

文档错误过时,我要反馈

【视频：FPC线宽线距设计案例4月14日.mp4】

线宽线距设计要求：

① 铜厚12um（0.33oz)：3/3mil（极限2/2mil）

② 铜厚18um（0.5oz)：3.5/3.5mil

③ 铜厚35um（1oz)：4/4mil

特殊情况：

1.空旷区线宽需在以上基础上增加1-2mil

2.线圈板线宽线距尽量设计5/5mil以上

一、线宽线距设计案例

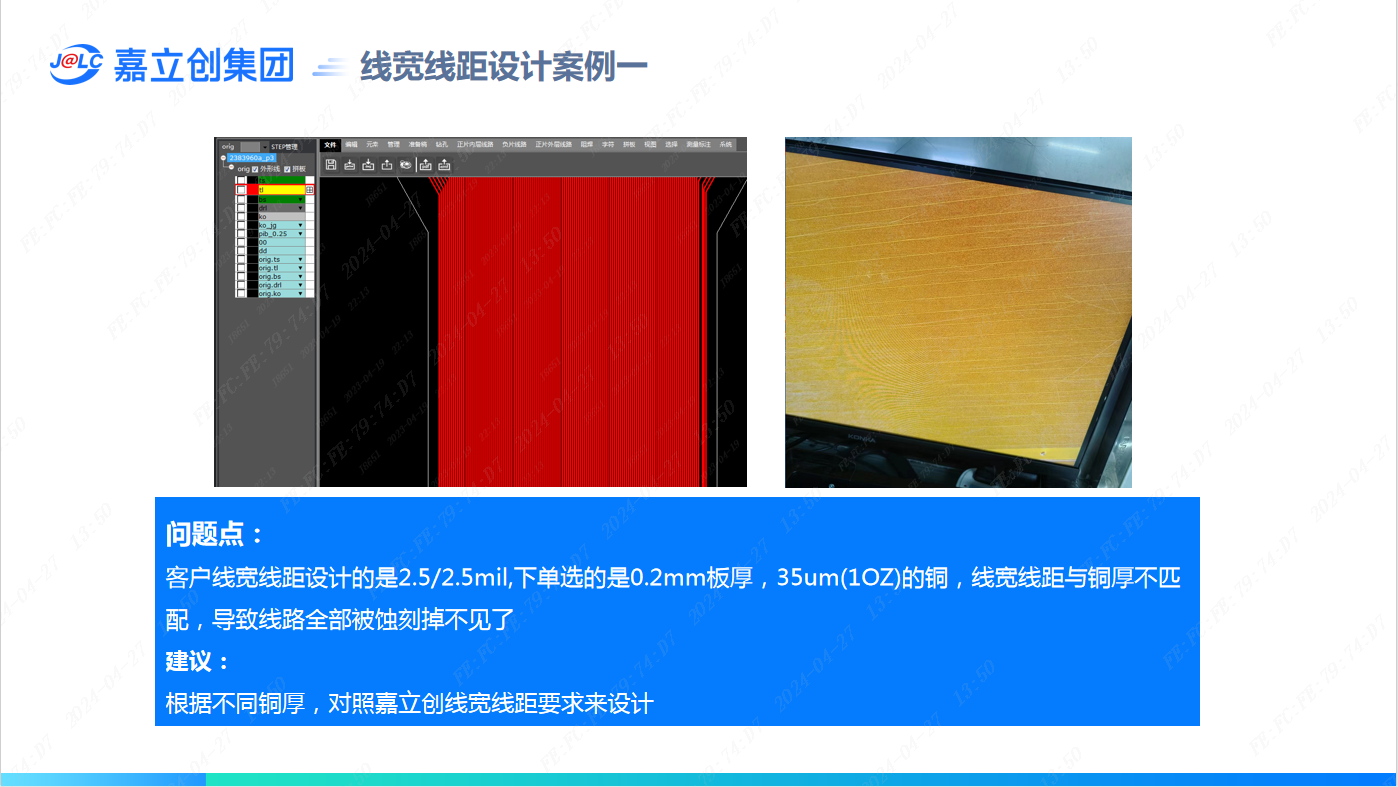

案例一：问题点：客户线宽线距设计的是2.5/2.5mil,下单选的是0.2mm板厚，35um(1OZ)的铜，线宽线距与铜厚不匹配，导致线路全部被蚀刻掉不见了

建议：根据不同铜厚，对照嘉立创线宽线距要求来设计

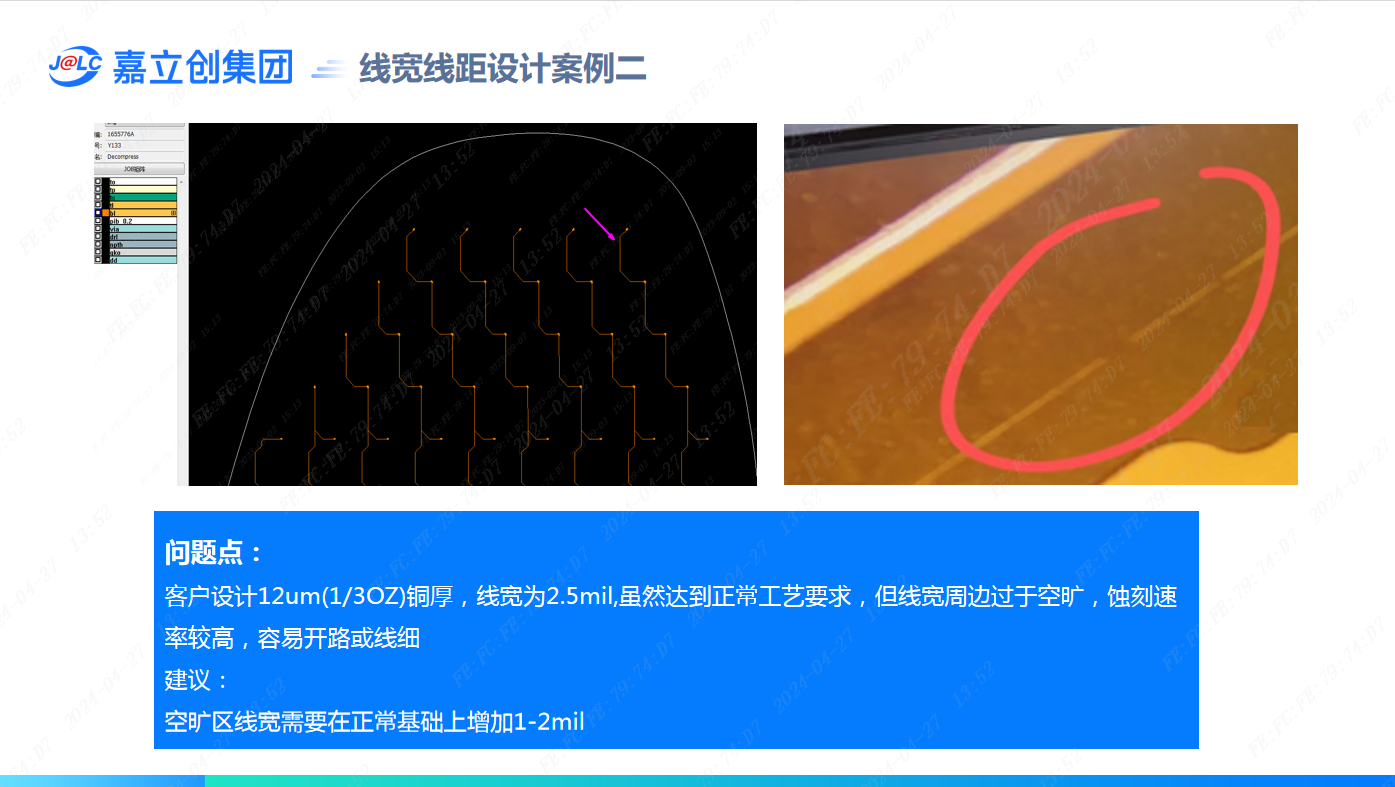

案例二：

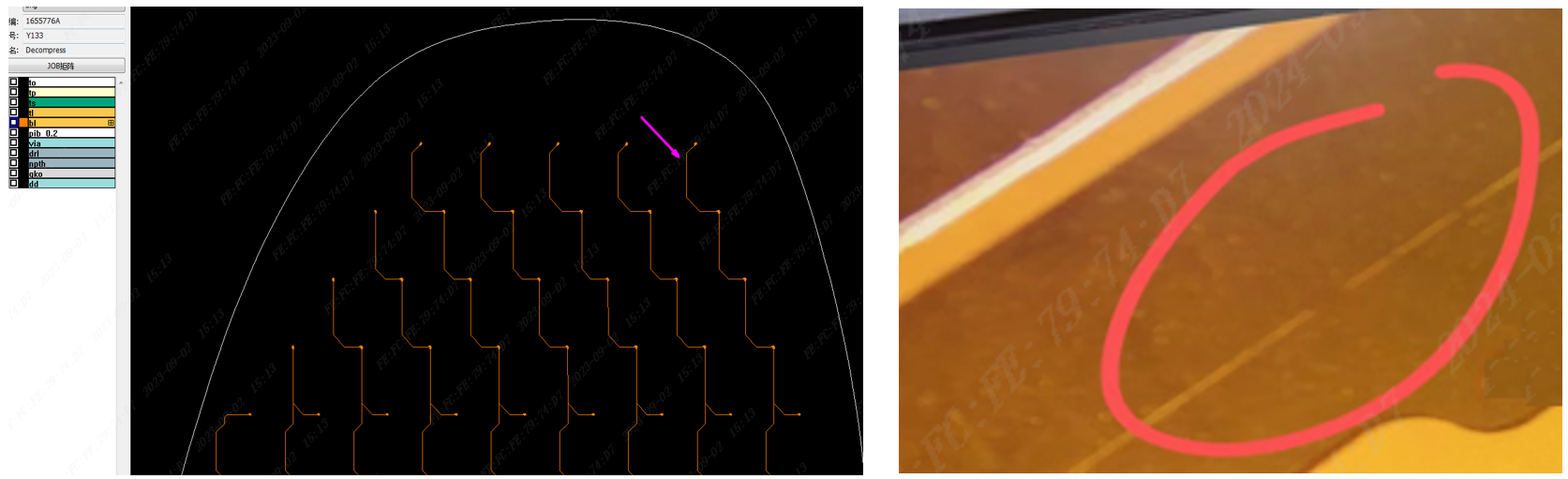

问题点：客户设计12um(1/3OZ)铜厚，线宽为2.5mil,虽然达到正常工艺要求，但线宽周边过于空旷，蚀刻速率较高，容易开路或线细

建议：空旷区线宽需要在正常基础上增加1-2mil

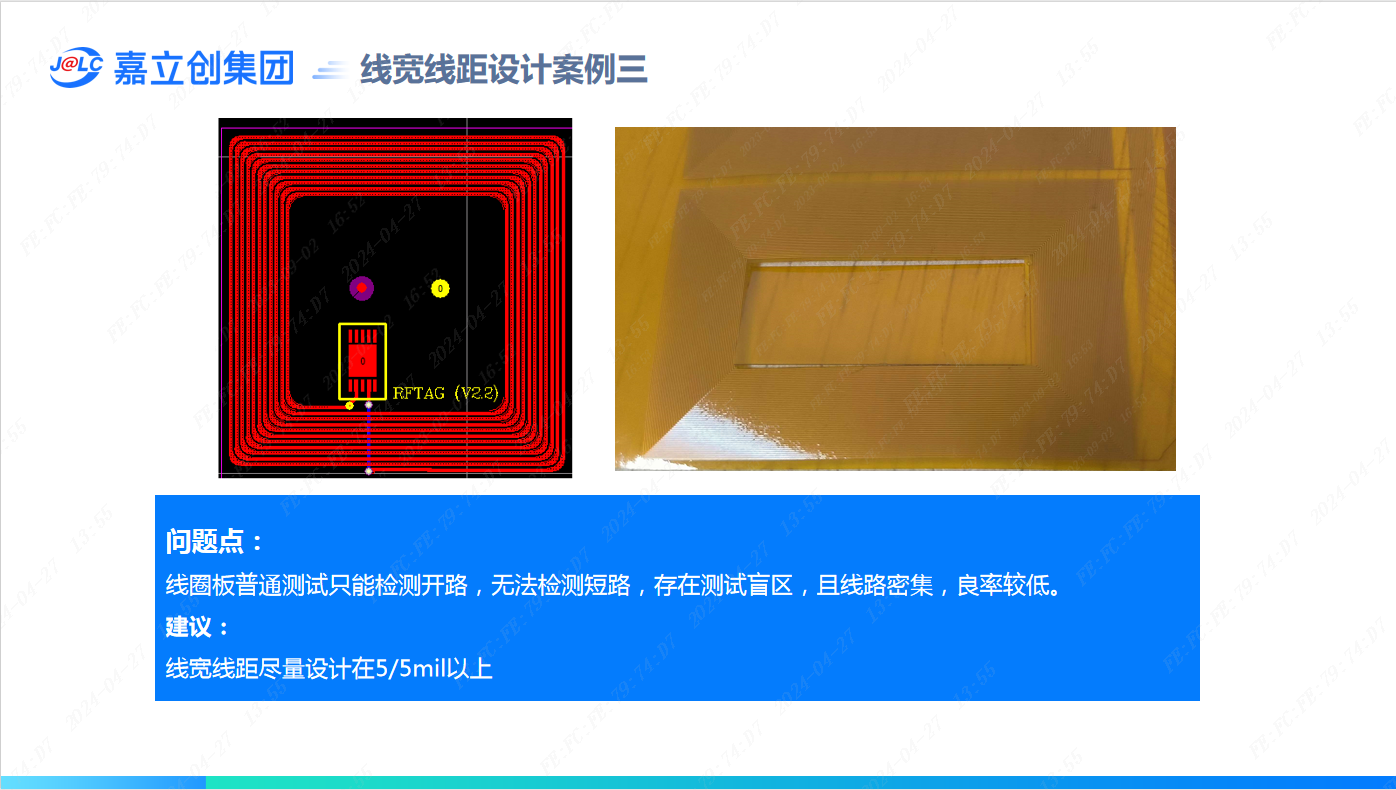

案例三：

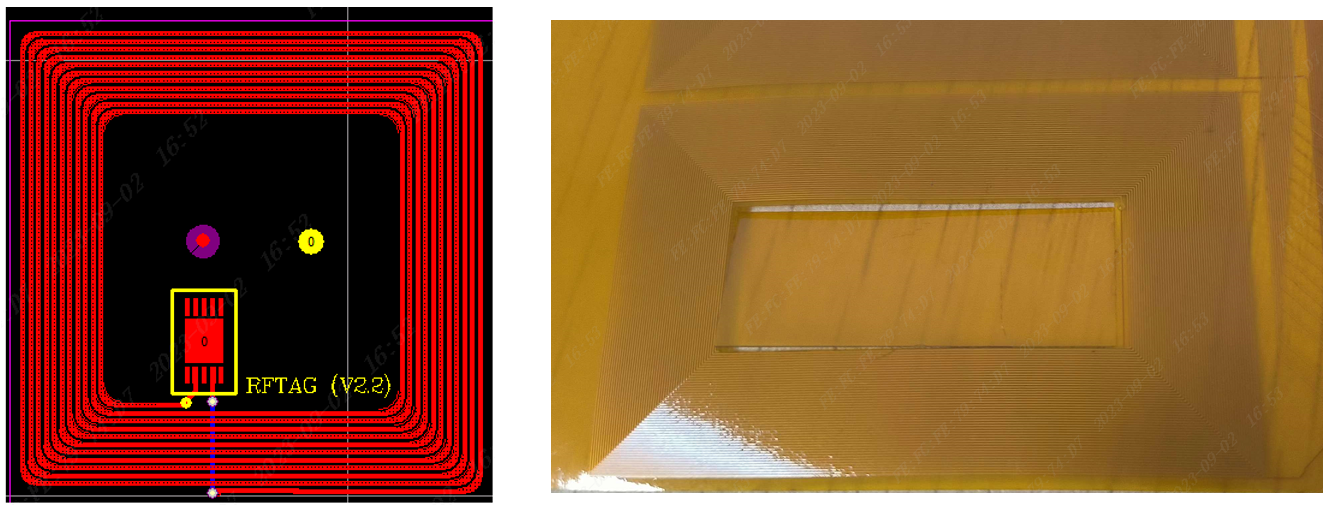

问题点：线圈板普通测试只能检测开路，无法检测短路，存在测试盲区，且线路密集，良率较低。

建议：线宽线距尽量设计在5/5mil以上.
